Для сборки компактного фонарика потребуется корпус длиной не более 10 см – подойдёт алюминиевая трубка диаметром 20–25 мм. Основное требование к корпусу – лёгкость, термостойкость и герметичность. Внутри размещаются батарейный отсек, плата управления и светодиод. В качестве источника питания удобно использовать одну литий-ионную аккумуляторную ячейку формата 18650, дающую 3,7 В.
Оптимальный вариант для освещения – светодиод Cree XP-L или Osram Oslon. Они обеспечивают световой поток до 1000 люмен при токе до 3 А. Для стабильной работы требуется драйвер с функцией стабилизации тока – например, линейный драйвер на микросхеме AMC7135 или импульсный вариант с повышающей схемой на базе MT3608, если напряжения батареи недостаточно.
Радиатор обязателен: без охлаждения корпус быстро нагревается, что снижает срок службы светодиода. Радиаторную пластину можно приклеить термоклеем к внутренней части корпуса. Передняя линза – стеклянная или поликарбонатная, толщиной 1–2 мм. Для фокусировки пучка света используется отражатель или коллиматорная линза с углом рассеивания 20–60 градусов.
Кнопку включения лучше установить в заднюю крышку – так удобнее использовать фонарик одной рукой. Подойдёт тактовая кнопка на 1 А с герметичной прокладкой. Пайку всех соединений следует проводить с использованием флюса на водной основе и оловянно-свинцового припоя с температурой плавления до 230 °C. Для защиты от короткого замыкания желательно установить предохранитель на 2 А.
Выбор типа светодиода для компактного фонарика
Ключевые параметры при выборе светодиода – светоотдача (лм), ток потребления, размеры корпуса и наличие встроенного драйвера. Для компактного фонарика подойдут SMD-светодиоды с высокой плотностью света и низким тепловыделением.
- 2835 SMD: небольшие размеры, светоотдача до 30–40 лм при токе 60 мА. Подходят для фонариков, работающих от одной батарейки без драйвера.
- 3535 SMD (например, Cree XP-G3): высокая эффективность (до 200 лм/Вт), компактный корпус, стабильно работает при токе 350–1000 мА. Требует теплоотвода и драйвера.
- 5050 SMD: габаритнее, до 100 лм при токе 150 мА. Подходят для ярких, но простых конструкций без сложной схемотехники.
- COB мини-модули: равномерный свет, но требуют стабильного питания и теплоотвода. Неэффективны при питании от одной батарейки.
Если важен минимальный размер корпуса фонарика, стоит выбирать 2835 или 3535 форм-фактор. Для сборки с литиевым аккумулятором (3,7 В) лучше использовать светодиоды с током до 700 мА и установить драйвер с токовым стабилизатором.
Наличие линзы или коллиматора увеличивает эффективность направленного света. Для узкого пучка подойдут светодиоды с углом излучения до 60°, для рассеянного – до 120°.
Не стоит использовать сверхяркие светодиоды (1–3 Вт) без радиатора – они перегреваются и быстро выходят из строя. Оптимальный вариант – баланс между световым потоком и потреблением в пределах 100–150 лм и током до 300 мА.
Определение схемы питания и подходящего источника энергии
Для компактного фонарика критичны размеры, вес и стабильность питания. Оптимальный вариант – использовать светодиоды с рабочим током 20–150 мА и напряжением 2–3,6 В. Исходя из этого, подбирается и схема питания.

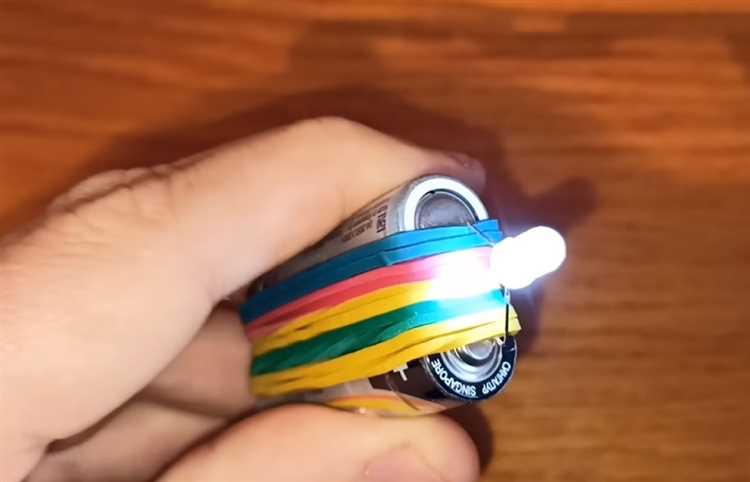

Если выбран один светодиод на 3 В, можно использовать литиевую батарею CR2032 (3 В, 220 мА·ч), но срок службы будет ограничен несколькими часами. Для большей емкости подойдут аккумуляторы Li-ion формата 14500 (3,7 В, 800–1000 мА·ч) или 18650 (до 3500 мА·ч). При использовании таких источников нужно добавить понижающий преобразователь напряжения типа AMS1117-3.3 или импульсный DC-DC-конвертер для повышения КПД.
Если требуется питание от одной пальчиковой батарейки (1,5 В), используется повышающий преобразователь, например, на микросхеме MT3608, чтобы довести напряжение до уровня 3–3,3 В. Это позволяет использовать недорогие и распространённые источники питания, но при этом увеличивает сложность схемы.
Рекомендация: при питании от Li-ion аккумулятора необходимо добавить защитную плату (PCM) для предотвращения переразряда и короткого замыкания. Также важно учитывать ток потребления светодиода – при токе выше 350 мА без радиатора использовать его не рекомендуется.
Выбор источника напрямую зависит от требуемой яркости, автономности и размеров корпуса. Компромисс между емкостью и габаритами – ключевой момент при проектировании.
Подбор корпуса и элементов для рассеивания тепла
Для компактного фонарика оптимален корпус из алюминия марки 6061 или 7075. Эти сплавы сочетают высокую теплопроводность (примерно 167–200 Вт/м·К) с механической прочностью. Использование пластика или нержавеющей стали нежелательно: они хуже проводят тепло и приводят к перегреву светодиода.
Толщина стенок корпуса – не менее 1,5 мм. Это обеспечивает достаточную площадь для теплоотвода без излишнего увеличения габаритов. Внутренняя поверхность в месте установки светодиода должна быть плоской, отшлифованной и покрыта тонким слоем термопасты с теплопроводностью от 5 Вт/м·К.
Для светодиодов мощностью выше 3 Вт требуется установка алюминиевой подложки (MCPCB) с медным теплоотводом. При этом подложка должна иметь прямой контакт с корпусом. Воздушные зазоры между подложкой и корпусом недопустимы.
Дополнительные ребра на внешней стороне корпуса увеличивают площадь рассеивания. Шаг между ребрами – не менее 2 мм, глубина – до 5 мм. Наиболее эффективно работают продольные ребра по всей длине фонарика.
Аккумулятор и драйвер не должны располагаться вплотную к теплоотводящим элементам. Расстояние не менее 5 мм и наличие термоизоляции из полимерной пленки или пористого силикона предотвращают нагрев чувствительных компонентов.
Сборка электрической цепи с учётом ограничений по размеру
Для компактного фонарика оптимально использовать плату на основе SMD-компонентов. Подойдут резисторы и конденсаторы типоразмера 0603 или 0402. Микросхему стабилизации тока выбирайте в корпусе SOT-23 или меньшем, например, PAM2803 или аналог.
Светодиод – предпочтительно Cree XQ-E или Osram Duris E5: высокая светоотдача при малых габаритах. Для экономии места аккумулятор – литий-полимерный, 3,7 В, ёмкостью 150–300 мА·ч. Устанавливайте его параллельно плате, а не под ней.
В качестве выключателя подойдёт слайдер типоразмера 3×6 мм. Если планируется зарядка от USB, используйте TP4056 в корпусе SOP-8 без разъёма – напрямую к контактам micro-USB.
Все соединения – максимально короткими дорожками. Питание и землю прокладывайте широкой полосой для снижения сопротивления. Избегайте острых углов в разводке – это снижает вероятность наводок и сбоев при работе драйвера.
Желательно использовать одностороннюю плату из стеклотекстолита толщиной 0,6 мм – это позволяет сократить общий объём устройства. Сборка ведётся с помощью термопинцета или паяльной станции с тонким жалом (менее 0,5 мм).
Корпус не должен мешать отводу тепла от светодиода: оставьте зазор над кристаллом и разместите его на металлической подложке. Не используйте пластик в зоне контакта – возможен перегрев и деградация элемента.
Фиксация компонентов внутри корпуса и герметизация
Для надёжной фиксации платы с драйвером и светодиодом используйте двухкомпонентный эпоксидный клей. Перед нанесением тщательно обезжирьте внутреннюю поверхность корпуса и основание компонентов изопропиловым спиртом. Время схватывания клея – около 5 минут, полная полимеризация – до 24 часов.
Аккумулятор фиксируется с помощью термоклея или плотной прокладки из вспененного полиэтилена, вырезанной по форме внутреннего диаметра корпуса. Это предотвращает смещение при падении или вибрации.
Для герметизации корпуса используйте резьбовое соединение с силиконовым уплотнительным кольцом толщиной 1–1,5 мм. При его отсутствии можно нанести тонкий слой силиконового герметика по резьбе. После сборки дайте герметику полимеризоваться не менее 12 часов.
Если корпус изготовлен из алюминия и имеет крышку, используйте винты М2–М3 с уплотнительными шайбами. Для дополнительной герметизации стыков можно использовать бутил-каучуковую ленту, особенно при планируемом использовании фонарика в условиях повышенной влажности.
Проверка работоспособности и устранение возможных неисправностей
- Аккумулятор: измерьте напряжение мультиметром. Номинальное напряжение для большинства литиевых аккумуляторов – 3,7 В. Если ниже 3 В, зарядите или замените батарею.
- Контакты: очистите места соединения от окислов и грязи. Используйте мелкую наждачную бумагу или спиртовой раствор для удаления загрязнений.
- Выключатель: проверьте мультиметром целостность цепи в положении «включено». Если контакты замкнуты не полностью, замените переключатель.
- Провода и пайка: осмотрите соединения на предмет трещин и холодных пайок. Перепаяйте проблемные участки, используя качественный припой и паяльник 25-30 Вт.
Если после проверки проблема сохраняется, проведите проверку схемы с помощью тестера на предмет коротких замыканий между плюсом и минусом. Устраните выявленные замыкания путем изоляции или замены повреждённых элементов.
Для оценки яркости используйте стандартную нагрузку и сравните с паспортными данными светодиода. При снижении светового потока свыше 20% замените диод или проверьте стабильность напряжения питания.
Вопрос-ответ:
Какие основные детали нужны для сборки компактного фонарика своими руками?
Для сборки компактного фонарика потребуются светодиод (лучше белый LED с высокой яркостью), небольшой аккумулятор (например, литий-ионный или батарейка типа ААА), переключатель, корпус для размещения всех элементов, а также схема подключения с ограничительным резистором для защиты LED. Дополнительно могут понадобиться провода, паяльник и термоусадочная трубка для изоляции соединений.
Как выбрать подходящий светодиод для фонарика, чтобы он был ярким и не перегревался?
Для яркого освещения стоит выбрать светодиод с высоким световым потоком, например, мощностью около 1 Вт или выше. Важно также подобрать резистор, который ограничит ток через диод, чтобы избежать перегрева и выхода из строя. Лучше брать LED с хорошим теплоотводом, а корпус сделать из материала, который поможет рассеивать тепло.
Как правильно собрать схему фонарика, чтобы устройство работало долго и стабильно?
Схема состоит из аккумулятора, светодиода и переключателя, соединённых последовательно с ограничительным резистором. Резистор рассчитывается по формуле с учётом напряжения источника питания и параметров светодиода. Все контакты нужно надёжно паять и изолировать. Для увеличения срока службы аккумулятора стоит использовать аккумуляторы с защитой от переразряда или предусмотреть автоматическое отключение.
Как сделать корпус фонарика компактным и удобным для ношения?
Для компактного корпуса подойдёт пластик или алюминий небольшого диаметра, который можно приобрести в магазине радиодеталей или использовать корпус от старого фонарика. Важно разместить все компоненты так, чтобы они плотно прилегали друг к другу, избегая пустот. Также стоит предусмотреть крепление или клипсу для удобного ношения на ремне или в кармане.
Можно ли использовать обычные батарейки вместо аккумулятора и как это повлияет на работу фонарика?
Да, можно использовать обычные батарейки типа AAA или AA. Однако они быстрее разряжаются и могут увеличивать вес устройства. При этом яркость фонарика может снизиться, если напряжение батарейки упадёт ниже необходимого для светодиода. Аккумуляторы удобнее, так как их можно перезаряжать и они обеспечивают стабильное питание в течение более длительного времени.
Какие основные компоненты нужны для сборки компактного фонарика своими руками?
Для создания компактного фонарика потребуются несколько ключевых элементов: светодиод (LED) высокой яркости, источник питания (обычно литиевый аккумулятор или батарейки), драйвер для управления током, отражатель или линза для фокусировки света, а также корпус, который будет удерживать все части вместе. Кроме того, понадобятся провода для соединения, кнопка включения и элементы крепления. Выбор компонентов зависит от желаемого размера, мощности и времени работы устройства.
