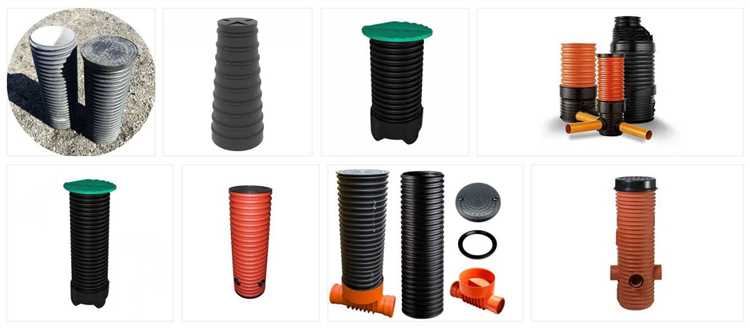

Пластиковый дренажный колодец устанавливается для сбора и распределения воды из дренажной системы. Он подходит для участков с глинистой почвой, высоким уровнем грунтовых вод и частыми ливнями. Конструкция чаще всего представляет собой цилиндр из полиэтилена с герметичной крышкой, люком и входными/выходными патрубками диаметром 110–160 мм.
Перед установкой необходимо выбрать точку ниже уровня прокладки дренажных труб. Глубина закладки колодца должна быть не менее 80 см, при этом желательно учитывать глубину промерзания грунта в конкретном регионе. Для выемки почвы используется лопата или бур. Диаметр котлована должен превышать диаметр колодца минимум на 20 см с каждой стороны для обсыпки и уплотнения.

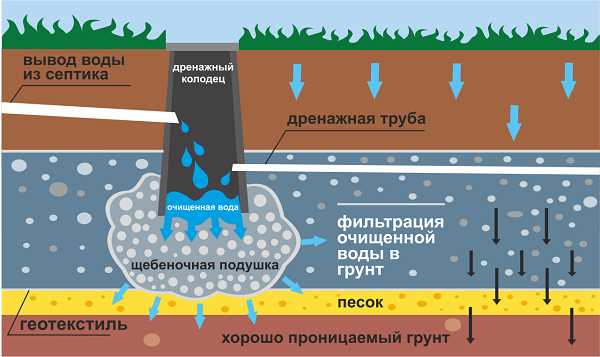

На дно котлована укладывается подушка из щебня фракцией 20–40 мм толщиной 20–30 см. Пластиковый корпус колодца выставляется строго по уровню. После подключения труб обсыпка выполняется смесью песка и мелкого щебня с послойным уплотнением. При необходимости используется бетонное основание или кольцо для повышения устойчивости конструкции в пучинистом грунте.
Крышка колодца должна плотно фиксироваться, особенно если место установки находится в зоне движения техники. При глубине установки более 1,2 м рекомендуется использовать телескопическую надставку. Все соединения герметизируются резиновыми уплотнителями или силиконовым герметиком.

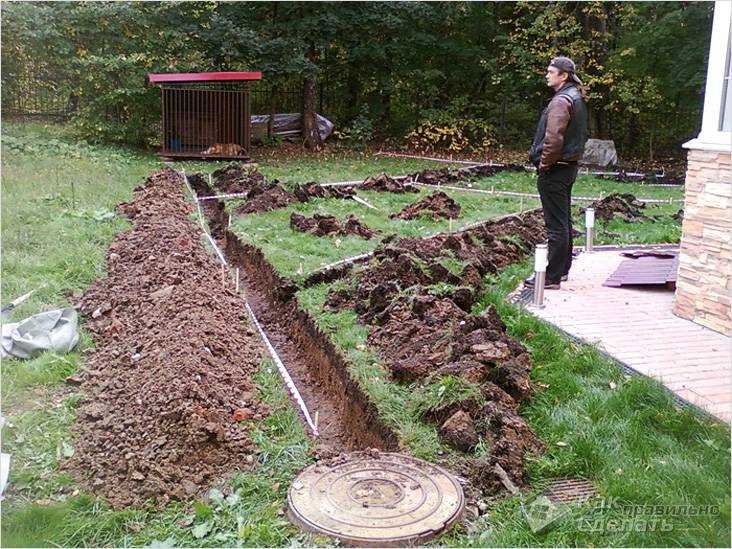

Выбор подходящего места для установки колодца
Удалённость от построек: минимальное расстояние до фундамента дома – 3 метра. Это снижает риск подмывания грунта и деформации конструкции. Если поблизости имеются хозяйственные постройки, отступ должен быть не менее 1,5 метра.
Уровень грунтовых вод: перед установкой необходимо уточнить глубину залегания вод. При высоком уровне (менее 1,5 м от поверхности) требуется герметичная конструкция с дополнительной защитой от подъёма.
Рельеф участка: дренажный колодец должен находиться в самой низкой точке территории. Это обеспечивает естественный сток воды и предотвращает её скопление в верхних слоях грунта.
Удалённость от деревьев: расстояние до крупных деревьев должно быть не менее 4 метров, чтобы корни не повредили стенки колодца и дренажные трубы.
Доступ для обслуживания: необходимо предусмотреть свободный подход к люку. Минимальное расстояние от забора или других препятствий – 1 метр.

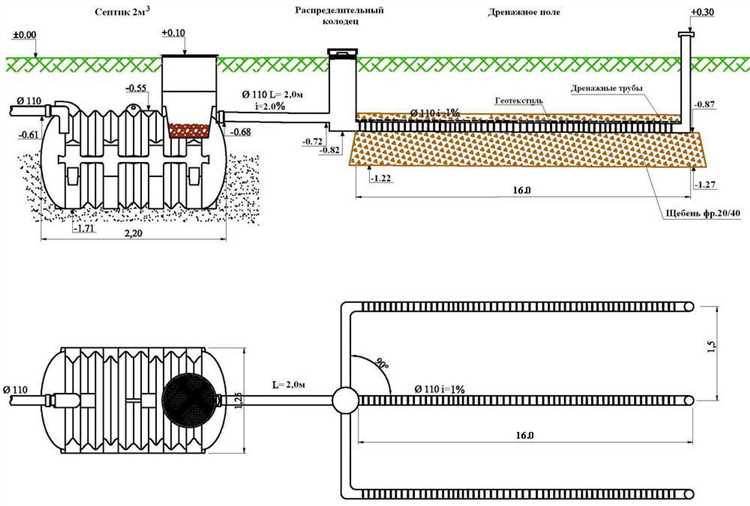

Учет направления стока: при проектировании схемы труб необходимо обеспечить уклон в сторону колодца не менее 2 см на метр длины. Это исключает обратный ток воды и засоры.
Состав почвы: в глинистых грунтах водоотведение затруднено, поэтому требуется устройство щебеночной подушки и фильтрационного слоя. В песчаных почвах фильтрация проходит быстрее, но требуется защита от заиливания.
Определение глубины и диаметра котлована под колодец
Перед выкапыванием котлована необходимо учесть параметры пластикового дренажного колодца и особенности участка. Ошибки на этом этапе приводят к неустойчивости конструкции и быстрому засорению дренажа.
- Глубина котлована должна превышать высоту колодца на 20–30 см для устройства песчано-щебневой подушки.
- Если колодец состоит из наращиваемых секций, расчет глубины ведется с учетом всех элементов конструкции и слоя уплотнения снизу.
- Минимальный диаметр котлована должен быть больше внешнего диаметра колодца на 30–40 см для последующей обратной засыпки и уплотнения.
При определении глубины учитывают:
- Глубину залегания дренажных труб, обычно 0,7–1,2 м от поверхности.
- Наклон дренажной системы – 2–3 см на погонный метр.
- Необходимость установки фильтрующего слоя на дне – 10–15 см песка и 10–20 см щебня.
Перед началом работ желательно выполнить разметку котлована и проверить уровень грунтовых вод. Если уровень высокий, потребуется дополнительная герметизация или применение герметичного пластикового колодца с дном.
Подготовка основания с использованием песчано-гравийной подушки
Для устойчивости пластикового дренажного колодца требуется плотное и ровное основание. Оптимальный вариант – песчано-гравийная подушка толщиной 30–40 см.
Сначала выкапывается котлован с запасом 20–30 см по ширине колодца и 50 см по глубине ниже его основания. Дно котлована очищается от крупных камней и корней. Затем засыпается слой щебня фракцией 20–40 мм толщиной 20 см. Щебень разравнивается и трамбуется вручную или виброплитой.
Поверх щебня укладывается слой крупного строительного песка толщиной 10–15 см. Песок проливается водой и тщательно уплотняется. Допускается укладка геотекстиля под подушку, если грунт подвижный или переувлажнённый.
После трамбовки проверяется горизонтальность основания уровнем. При наличии уклонов производится досыпка и повторное уплотнение. Готовая подушка должна быть ровной, плотной, без просадок и неровностей.

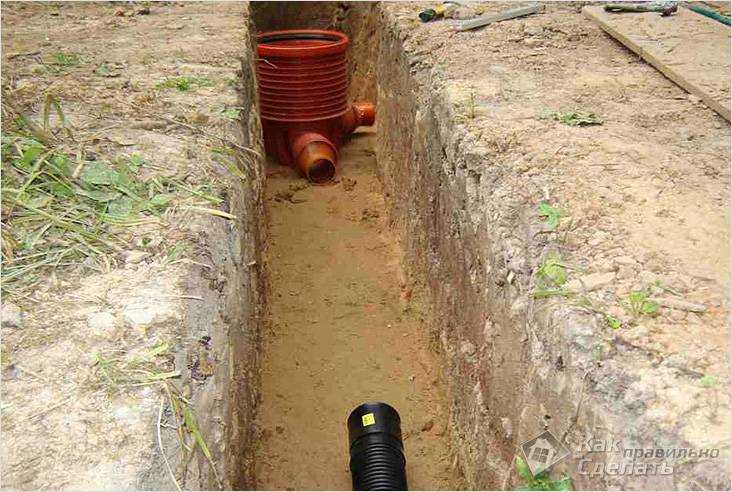

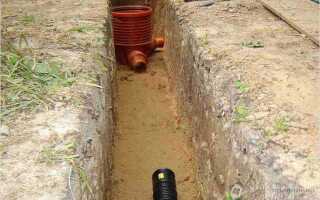

Монтаж пластикового колодца в выкопанный котлован
Перед установкой необходимо очистить дно котлована от камней, корней и мусора. Уложить песчаную подушку толщиной не менее 20 см с последующим уплотнением виброплитой или ручной трамбовкой.
Колодец опускается строго вертикально. При необходимости использовать направляющие из досок. Для выравнивания применяют строительный уровень. Положение корректируется до полной устойчивости на подушке.
Обратная засыпка выполняется поэтапно: послойно засыпается песок или песчано-гравийная смесь, каждый слой утрамбовывается. Особое внимание уделяется равномерному распределению засыпки по периметру, чтобы избежать перекоса.
Если предусматривается подключение труб, в корпусе выполняются отверстия соответствующего диаметра. Используются уплотнительные манжеты или герметик. Трубы вводятся с уклоном 2 см на 1 метр длины в сторону стока.
После подключения производится окончательная засыпка и уплотнение грунта до уровня поверхности. Сверху устанавливается крышка или люк, соответствующий типу эксплуатации – пешеходный или под автомобильную нагрузку.

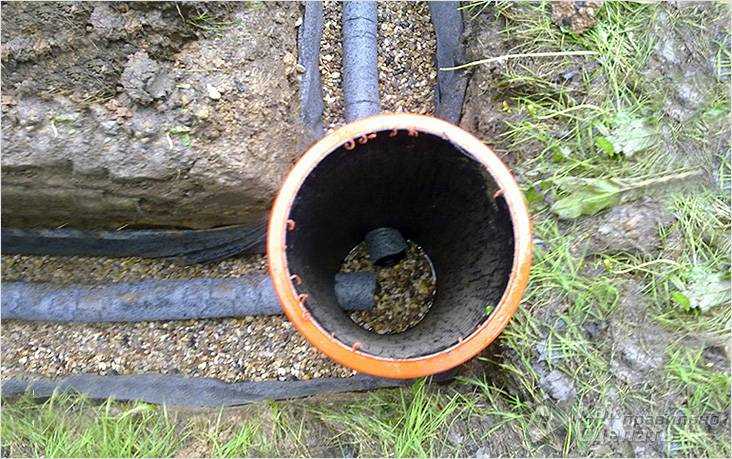

Подключение дренажных труб к корпусу колодца
Перед подключением труб необходимо определить отметки на корпусе колодца согласно проектной схеме дренажной системы. Диаметр отверстий должен соответствовать внешнему диаметру гофрированных труб, обычно 110 или 160 мм. Отверстия вырезаются коронкой по пластику с минимальным зазором.
После вырезки края отверстий необходимо зачистить ножом или напильником, чтобы исключить заусенцы, которые могут повредить манжету. В каждое отверстие вставляется резиновый уплотнитель (манжета), соответствующий диаметру трубы и типа соединения. Манжета должна входить плотно, без перекосов.
Перед вставкой трубы в манжету рекомендуется смазать её силиконовой смазкой или мыльным раствором. Труба вставляется с усилием до упора, чтобы обеспечить герметичность. Важно проконтролировать, чтобы гофра не была деформирована в месте соединения.
Если используется колодец с гладкими стенками, допускается установка пластиковых переходников с уплотнительными кольцами. Их вклеивают в отверстие при помощи герметика на полиуретановой основе. После отвердевания производят подключение труб.
Для предотвращения засоров рекомендуется укладывать трубы с уклоном 2–3 см на метр в сторону колодца. После подключения все стыки дополнительно осматриваются на предмет утечек, особенно при первом заполнении системы.
Гидроизоляция стыков и герметизация соединений
Пластиковый дренажный колодец состоит из нескольких элементов, стыки которых требуют обязательной гидроизоляции. Без качественной герметизации через соединения может проникать грунтовая вода, что снижает эффективность системы.
Основные рекомендации для герметизации стыков:
- Очистить поверхности от грязи, пыли и остатков монтажной пены.
- Обработать стыки грунтовкой или специальным праймером, если это предусмотрено инструкцией герметика.
- Использовать герметик на силиконовой или полиуретановой основе с высокой адгезией к пластику.
- Наносить герметик равномерным швом, без пропусков и пустот.
- При необходимости использовать уплотнительные ленты или специальные прокладки, которые вставляются между элементами колодца.
При гидроизоляции важно обеспечить полное закрытие всех зазоров, особенно в местах стыков стенок и днища колодца.
Дополнительные меры:
- После нанесения герметика проверить швы на отсутствие пузырьков и пропусков.
- Дать герметику высохнуть согласно инструкции, обычно 24-48 часов при температуре от +5°C.
- Испытать герметичность, залив воду внутрь колодца и наблюдая за появлением влаги снаружи.
Только комплексный подход к гидроизоляции обеспечит надежную защиту от проникновения воды через соединения пластикового дренажного колодца.
Засыпка пазух вокруг колодца и уплотнение грунта
После установки пластикового дренажного колодца пазухи вокруг его корпуса необходимо заполнить щебнем фракции 5-20 мм. Засыпку проводят слоями по 15-20 см, чтобы избежать пустот. Каждый слой тщательно уплотняют виброплитой или ручным трамбовщиком.
Рекомендуется использовать песчано-гравийную смесь для верхнего слоя, толщиной 20-30 см. Такой материал обеспечит равномерное распределение нагрузки и защитит колодец от деформаций при усадке грунта.
Влажность засыпочного материала должна составлять 8-12%. Перед уплотнением при необходимости увлажняют, чтобы повысить плотность и снизить вероятность проседания.
Уплотнение проводят до достижения плотности не менее 95% от максимальной плотности, определяемой стандартным Proctor-тестом. Для контроля применяют ручные или электронные приборы измерения плотности.
Важно избегать резких ударов по корпусу колодца при трамбовке. Работы ведут равномерно по всему периметру, чтобы не создавать перекосов и не повредить конструкцию.
Установка крышки и проверка герметичности всей системы
Перед монтажом крышки убедитесь в чистоте верхней кромки колодца – удалите грязь и остатки раствора. Установите резиновую уплотнительную прокладку на крышку для предотвращения попадания влаги и загрязнений внутрь.
Крышку разместите ровно по центру колодца и закрепите с помощью фиксирующих элементов, предусмотренных конструкцией – обычно это защелки или винты. При использовании винтов затягивайте равномерно, чтобы не повредить пластик.
После установки крышки проверьте герметичность системы с помощью заливки воды в колодец. В течение 10–15 минут следите за уровнем жидкости – отсутствие снижения укажет на правильную герметизацию.
При выявлении протечек осмотрите места стыков и уплотнительной прокладки. Для устранения используйте силиконовый герметик, аккуратно нанося его по всему периметру контакта крышки и колодца.
Повторите проверку после высыхания герметика. В случае необходимости подкрутите крепления или замените уплотнитель. Герметичность важна для защиты системы от загрязнений и предотвращения попадания грунтовых вод внутрь.
Вопрос-ответ:
Как правильно выбрать место для установки пластикового дренажного колодца на участке?
Выбор места зависит от рельефа участка и направления стока воды. Колодец устанавливают в низине или в месте концентрации влаги, чтобы обеспечить максимальный сбор и отвод воды. Также следует учитывать удобство подключения труб и доступ для обслуживания. Избегайте установки вблизи корней деревьев и в местах с сильным движением техники.
Какие инструменты и материалы понадобятся для монтажа пластикового дренажного колодца своими руками?
Потребуются лопата или мини-экскаватор для выемки грунта, уровень для контроля вертикальности, рулетка для точных измерений, ножовка или электролобзик для подрезки труб, герметик для соединений и гравий для создания подушки под колодец. Кроме того, нужен пластиковый колодец с комплектом труб и муфт, соответствующих диаметру.
Как подготовить основание под пластиковый дренажный колодец, чтобы избежать его проседания со временем?
Основание обязательно выравнивают и уплотняют. Сначала снимают верхний слой грунта, затем на дно укладывают слой гравия толщиной не менее 10-15 см, который служит дренажной подушкой и препятствует оседанию. Гравий равномерно распределяют и хорошо утрамбовывают. После этого устанавливают колодец, контролируя вертикальность и положение.
Каким образом правильно соединять пластиковые трубы с дренажным колодцем, чтобы исключить протечки?
Трубы должны плотно входить в специальные патрубки колодца. Резьбовые или раструбные соединения дополнительно обрабатывают герметиком или используют уплотнительные манжеты. Перед монтажом поверхности очищают от грязи и пыли. После соединения проверяют герметичность при помощи подачи воды под небольшим давлением.
Какие ошибки чаще всего допускают при установке пластикового дренажного колодца и как их избежать?
Одна из частых ошибок — недостаточная подготовка основания, что приводит к проседанию конструкции. Еще одна — неправильный выбор места, из-за чего колодец не выполняет свою функцию. Ошибкой считается также негерметичное соединение труб, что вызывает подтекание. Чтобы избежать проблем, необходимо тщательно выравнивать основание, продумывать схему водоотвода и проверять герметичность всех стыков.
