Изготовление линзы в домашних условиях требует не только аккуратности, но и понимания принципов оптики. Самодельная линза может пригодиться для простых опытов, увеличения изображения или даже в качестве элементарного компонента в самодельных приборах. Главное – точно соблюдать последовательность действий и использовать подходящие материалы.
Для создания линзы потребуется прозрачный материал с высокой оптической однородностью. Чаще всего используется оргстекло (плексиглас) или полиэтилентерефталат (ПЭТ) – например, пластик от бутылки для воды. Материал нужно вырезать в форме диска и придать выпуклость. Это можно сделать, нагревая заготовку над сухим теплом – например, над феном с температурой около 150 °C, используя сферическую форму (например, металлический шар или ложку) для формирования кривизны.
После формирования линзу шлифуют. Для этого применяют наждачную бумагу зернистостью от P800 до P2000, постепенно переходя к более мелкой. После механической обработки следует полировка. Наилучшего результата можно добиться с помощью пасты ГОИ или зубной пасты на мягкой ткани. Важно избегать глубоких царапин, иначе оптические свойства будут искажены.
Для проверки качества линзы используется простой тест: направленный пучок света (например, лазерной указки) должен собираться в четкую точку на определённом расстоянии. Если изображение расфокусировано или двоится – требуется дополнительная шлифовка и полировка. При точной работе фокусное расстояние можно регулировать, меняя кривизну заготовки на этапе нагревания.
Выбор подходящего материала для изготовления линзы
- Прозрачный акрил (оргстекло): легко обрабатывается, устойчив к царапинам, индекс преломления около 1.49. Подходит для линз с малым увеличением. Требует полировки после формовки.
- Поликарбонат: прочнее акрила, устойчив к ударам, индекс преломления около 1.58. Сложнее в шлифовке, но подходит для долговечных линз. Чувствителен к воздействию растворителей.
- Эпоксидная смола: позволяет заливать форму высокой точности. Прозрачность зависит от качества отвердителя и условий полимеризации. Индекс преломления варьируется от 1.50 до 1.60. Требуется точная дозировка компонентов.
- Вода: временный и простой вариант. Индекс преломления – 1.33. Используется в капельных линзах с прозрачной оболочкой, например, из пленки ПВХ. Уязвима к испарению и деформации формы.
- Стекло: высокая прозрачность, стабильность формы, индекс преломления зависит от состава (обычное стекло – около 1.52). В домашних условиях обрабатывается трудно, требует специализированного инструмента и навыков.
Для большинства самодельных проектов оптимальным выбором является акрил или эпоксидная смола: они сочетают доступность, приемлемую оптическую чистоту и возможность ручной обработки. Выбор зависит от требуемой точности, прочности и сложности изготовления.
Как вырезать заготовку нужной формы из прозрачного материала
Выбор материала: наилучший результат дают оргстекло (плексиглас) толщиной 2–4 мм и прозрачные пластиковые бутылки из ПЭТ. Поверхность должна быть ровной, без царапин и искажений. Для плоских линз лучше использовать листовой пластик, для выпуклых – вырезать из изогнутых участков бутылки.

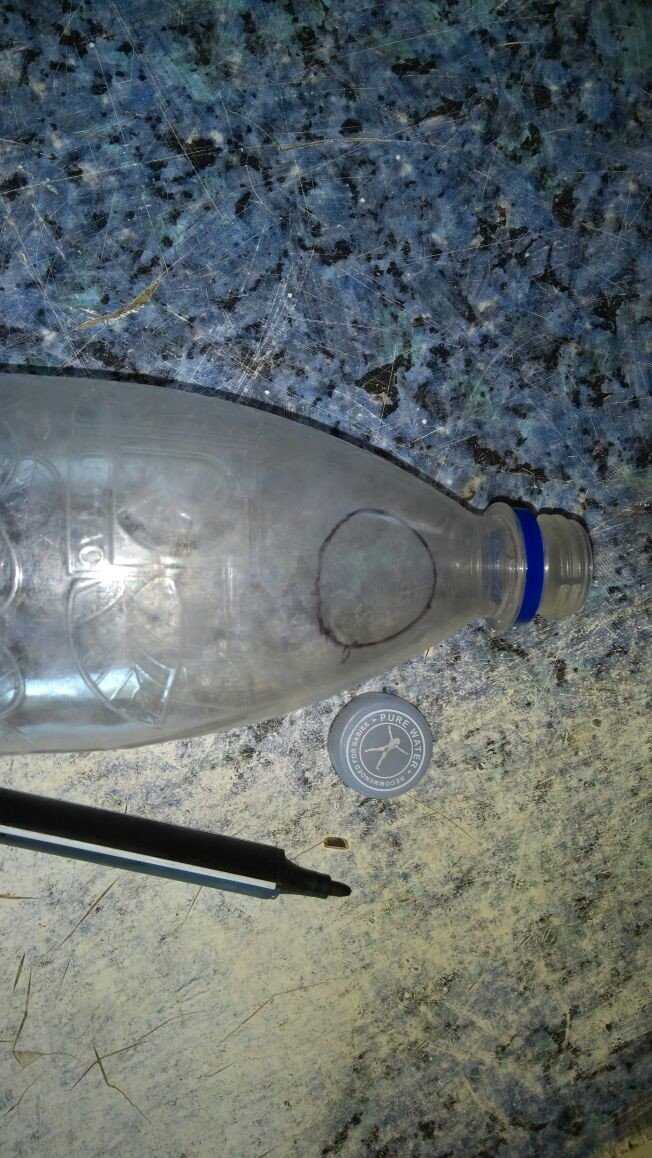

Разметка: используйте циркуль или лекало, чтобы нанести точные очертания будущей линзы. Лучше всего делать разметку маркером с тонким наконечником, нанося линии с внутренней стороны заготовки, чтобы не повредить оптическую поверхность.
Резка: для оргстекла подходит острый канцелярский нож. Сделайте несколько проходов по линии разметки, затем аккуратно сломайте по надрезу. Для ПЭТ-бутылок используйте ножницы или тонкий лобзик. Избегайте нагрева – это приводит к помутнению краёв.
Обработка краёв: после вырезания удалите заусенцы срезов мелкой наждачной бумагой (зерно 600–1000). Двигайтесь по краю, не задевая оптическую зону. При необходимости примените полировку ватной палочкой с пастой ГОИ для устранения микродефектов.
Контроль формы: приложите заготовку к шаблону или линейке – края должны быть симметричными, без перекосов. От формы зависит равномерность последующей шлифовки и качество фокусировки линзы.
Шлифовка поверхности линзы для получения нужной кривизны
Для формирования заданной кривизны линзы потребуется заготовка из стекла или прозрачного пластика и абразивы различной зернистости. Начинают с грубого абразива (зерно 60–100), постепенно переходя к более мелкому (до 1000 и выше). Каждый этап требует равномерного распределения давления и круговых движений по заранее подготовленной вогнутой или выпуклой матрице, выполненной из металла, гипса или керамики.
Кривизна формируется при точном контроле давления и продолжительности шлифовки. Время обработки на каждом этапе – от 15 до 40 минут, в зависимости от исходной формы и твёрдости материала. Проверка профиля производится с помощью сферометра или шаблонов с заданным радиусом. Отклонения более 0,1 мм на краю указывают на необходимость повторной обработки.
Для фиксации заготовки используют смолу или воск, чтобы избежать смещения при шлифовании. Поверхность матрицы регулярно очищается от абразивной пасты и частиц, иначе возможны микродефекты. После финальной шлифовки с зерном 1000+ поверхность должна стать матово-прозрачной, без видимых рисок.
Точность кривизны напрямую зависит от симметричности движений, стабильности давления и качества абразива. При необходимости формирования линз с малыми радиусами используют абразивные круги малого диаметра и специальные кондукторы для поддержания постоянного угла контакта.
Полировка линзы для улучшения прозрачности
После формирования базовой формы линзы из пластика или стекла поверхность остается матовой или с микроскопическими царапинами. Для устранения этих дефектов применяют многоступенчатую полировку. Начните с мелкозернистой наждачной бумаги с градацией P1000, затем переходите к P2000 и завершайте P3000. Каждую стадию выполняйте с легким давлением, постоянно смачивая поверхность водой.
Затем используйте пасту ГОИ №1 или специализированную полировочную пасту на основе оксида церия. Нанесите небольшое количество на мягкий войлочный диск или ткань из микрофибры. Полировку проводите круговыми движениями при умеренной скорости (если используете микродрель или полировальную машину). Время обработки одной стороны – не менее 10 минут до появления зеркального блеска.
Во время процесса линза должна быть надежно закреплена. Повторное использование одной и той же ткани без очистки может привести к повторному образованию микротрещин. После завершения промойте линзу дистиллированной водой и вытрите безворсовой салфеткой.
Для проверки качества используйте направленный луч света – равномерное прохождение без рассеивания свидетельствует о хорошем результате. При наличии мутных участков повторите финальную полировку на этих зонах.
Проверка фокусного расстояния самодельной линзы
Для измерения фокусного расстояния поместите линзу напротив яркого источника света, например, солнца или настольной лампы. За линзой установите белый экран – лист бумаги или стену. Медленно перемещайте линзу относительно экрана, пока на поверхности не появится чёткое и минимальное по размеру световое пятно.
Расстояние от линзы до экрана в момент наибольшей резкости – это и есть её фокусное расстояние. Измерьте его линейкой или рулеткой с точностью до миллиметра. Для вогнутой линзы используйте схему с дополнительной собирающей линзой: направьте пучок параллельных лучей через вогнутую линзу, затем найдите точку, где они пересекаются после прохождения через собирающую – разность расстояний даст фокусное значение вогнутой линзы.
Если линза искажает изображение или световое пятно невозможно сфокусировать, проверьте симметрию и кривизну её поверхностей. Наличие пузырьков, царапин или неравномерная толщина значительно искажают результат. Для точности проводите измерения в тёмном помещении с контролируемым источником света.
Корректировка формы линзы при обнаружении искажений
При выявлении выпуклостей или впадин на поверхности линзы рекомендуется аккуратно подправить форму с помощью абразивной полировки. Для этого используют мелкозернистую наждачную бумагу (зернистость 1000–3000), закрепленную на ровной плоскости, и проводят круговые движения под контролем визуального теста. Важно не переусердствовать, чтобы избежать изменения радиуса кривизны более чем на 0,1 мм.
Если искажение связано с неправильным изгибом, можно применить термическую коррекцию. Для пластиковых линз нагрев следует проводить при температуре 60–80 °C в течение 5–10 минут, после чего форму аккуратно корректируют механическим прессом или шаблоном. Металлические оправы и стеклянные линзы такой метод не подходят из-за риска трещин.
После механической или термической корректировки следует повторить проверку с помощью проекции и измерения фокусного расстояния. Допустимая погрешность по фокусному расстоянию – не более 2% от расчетного значения. При сохранении искажений необходим повторный цикл корректировки, учитывая тип дефекта.
При астигматических искажениях возможно применение дополнительной полировки одной из осей линзы с контролем с помощью сетки или кросс-штрихов. Для этого линзу фиксируют в держателе, а наждачная бумага используется только по нужной оси, избегая общего сглаживания.
Все операции должны выполняться в чистых условиях с использованием мягких перчаток, чтобы избежать повреждений и загрязнений поверхности линзы.
Создание держателя для линзы из подручных средств
Для изготовления держателя понадобится твердый материал с минимальной деформацией – пластик от старой упаковки, толстый картон или дерево толщиной не менее 3 мм. Вырежьте квадрат или круг размером примерно 5×5 см, чтобы обеспечить устойчивость и удобство захвата.
В центре заготовки просверлите отверстие диаметром на 1–2 мм больше диаметра линзы. Для точности используйте шило или сверло, если материал позволяет. Края отверстия обработайте наждачной бумагой, чтобы избежать повреждений линзы.
Для фиксации линзы закрепите ее с помощью тонких резинок или липкой ленты. Резинки протягиваются через небольшие прорези, вырезанные по краям заготовки, и натягиваются так, чтобы линза держалась ровно и не смещалась.
Если доступен термоклей, используйте его для более надежного крепления. Нанесите небольшое количество клея по краю линзы, приклейте к держателю, избегая попадания клея на оптическую поверхность.
Для удобства удержания можно прикрепить к держателю палочку или ручку из деревянной шпажки, зафиксировав клеем или скотчем. Это позволит легко манипулировать линзой при экспериментах и сохранит чистоту поверхности.
Применение самодельной линзы в простых оптических устройствах
Самодельная линза позволяет создавать оптические приборы с базовыми функциями увеличения и фокусировки. Она подходит для следующих устройств:
- Лупа: прозрачную каплю геля или воды на плоской подложке можно использовать как увеличительное стекло. Размер линзы от 2 до 5 см в диаметре и радиус кривизны около 1–2 см обеспечивают увеличение от 3 до 6 крат.
- Проектор: установка самодельной линзы на светодиодный источник с экраном на расстоянии 10–20 см позволяет получить простую проекцию изображения или слайда. Рекомендуется использовать линзу с фокусным расстоянием 15–30 мм.
- Телескоп начального уровня: сочетание двух линз с разным фокусным расстоянием (около 50 мм и 200 мм) позволяет собрать простейший рефрактор. Для самодельной линзы оптимальна толщина в центре 3–5 мм, чтобы избежать сильных аберраций.
- Микроскоп для наблюдения крупных объектов: самодельная линза с фокусным расстоянием 10–15 мм и диаметром около 1 см при установке на держатель и подсветке позволяет увеличить детали порядка 10–20 крат.
Для повышения качества изображений рекомендуется:
- Использовать прозрачные материалы без пузырьков и включений, например, прозрачный силикон или качественный гель.
- Тщательно контролировать форму линзы при заливке и застывании – сферичность влияет на четкость и минимизацию искажений.
- Регулировать расстояние между линзой и объектом для достижения оптимального фокуса.
- При необходимости применять несколько линз для коррекции хроматических искажений и повышения резкости.
Таким образом, самодельные линзы расширяют возможности создания простых оптических приборов с конкретными техническими параметрами, позволяя получить стабильное увеличение и улучшенную видимость мелких деталей.
Вопрос-ответ:
Можно ли сделать линзу в домашних условиях без специального оборудования?
Да, можно. Для этого понадобятся доступные материалы, такие как прозрачный пластик или стекло, а также простые инструменты для обработки поверхности, например, наждачная бумага или полировальная паста. Главное — придать материалу правильную выпуклую форму, чтобы он мог фокусировать свет.
Какие материалы лучше всего подходят для изготовления линзы самостоятельно?
Подходят прозрачные материалы с хорошей оптической чистотой, например, оргстекло, акрил, пластик от бутылок или даже капля прозрачного клея. Стекло также можно использовать, если есть возможность аккуратно обработать его поверхность. Важно, чтобы материал не был поцарапан и не имел пузырьков, которые искажают изображение.
Как определить правильную форму и толщину будущей линзы?
Форма линзы должна быть выпуклой, с гладкой поверхностью. Чем сильнее выпуклость, тем больше преломление света. Толщина зависит от желаемого увеличения или фокусного расстояния: более толстая часть создаёт сильнее преломление. Можно экспериментировать с формой, чтобы добиться нужного эффекта, например, сделать линзу более круглой или плоской с одной стороны.
Как проверить качество сделанной в домашних условиях линзы?
Самый простой способ — направить свет через линзу на белую поверхность и посмотреть на фокусное пятно. Если оно чёткое и небольшой размером, значит, линза работает хорошо. Можно также использовать её для увеличения мелких предметов и оценить, насколько изображение стало крупнее и четче.
Насколько безопасно использовать самодельную линзу для наблюдений или других целей?
Самодельная линза подходит для простых демонстраций и бытовых задач, например, для изучения предметов под увеличением. Однако она не заменит профессиональное оптическое оборудование и не подходит для работы с лазерами или в медицинских целях, так как может искажать изображение и создавать блики. При использовании следует соблюдать осторожность и избегать прямого взгляда на яркие источники света через линзу.
