УЗО АВВ: как определить фазу и ноль
Для корректного подключения УЗО ABB необходимо точно определить, где фаза, а где ноль. Ошибки в определении могут привести к ложным срабатываниям или полной неработоспособности устройства.
Шаг 1: Подключение прибора
Перед началом измерений обесточьте участок сети. Используйте индикаторную отвертку или мультиметр. Вводное напряжение подаётся на клеммы, обозначенные как N (ноль) и 1 (фаза) на корпусе устройства. На выходе – 2 и N соответственно.
Шаг 2: Определение фазы
После включения питания с помощью индикаторной отвертки определите провод с потенциалом – это фаза. Она должна подключаться к клемме 1 (вход) и выходить через клемму 2. Если используете мультиметр, измерьте переменное напряжение между двумя проводами – между фазой и нулём должно быть около 220 В. Если прибор показывает около 0 В – вы измеряете между двумя нулями или двумя фазами одной фазы (в случае неправильной схемы).
Шаг 3: Проверка полярности
После подключения проверьте работу кнопки «Тест». При правильном подключении УЗО сработает. Если нет – перепроверьте расположение фазы и нуля. УЗО ABB чувствительно к правильной полярности, особенно в моделях с маркировкой «AC» и «A».
Дополнительная рекомендация
Используйте однотипную маркировку на всех участках сети. Фазу обычно обозначают коричневым или чёрным цветом, ноль – синим. Это снижает вероятность ошибки при последующих работах и упрощает обслуживание.
Как выглядит маркировка клемм на УЗО АВВ
На корпусе УЗО АВВ клеммы для подключения фазного и нулевого проводников обозначены чётко и однозначно. В большинстве моделей применяются следующие маркировки:
Клеммы сверху (вход питания):
- 1 – фаза
- N – ноль
Клеммы снизу (выход на нагрузку):
- 2 – фаза
- N – ноль
Маркировка нанесена лазерным способом или краской на лицевой панели рядом с каждой клеммой. Дополнительно может присутствовать схема подключения. На корпусе также указываются номинальный ток (например, 40A), ток утечки (обычно 30 мА) и обозначение серии (например, F202 A, F204 AC).
Подключение должно соответствовать направлению: питание сверху, нагрузка снизу. Нарушение может привести к некорректной работе тестовой кнопки и отключающего механизма. Для проверки фазы и нуля используйте индикаторную отвёртку или мультиметр перед монтажом. Цвет проводов не всегда соответствует назначению, особенно в старых электросетях.

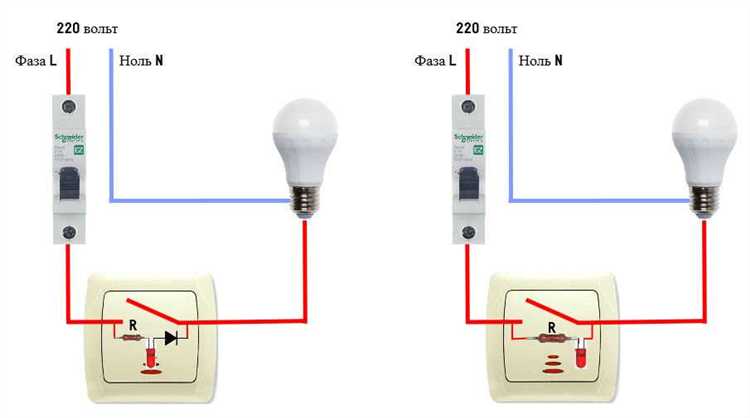

Чем отличается подключение фазного и нулевого проводов в УЗО АВВ
При подключении УЗО АВВ важно строго соблюдать правильное распределение фазного и нулевого проводов, так как от этого зависит корректность работы устройства.
- Фазный провод (обычно обозначается как L) подключается к клемме, обозначенной как «1» или «L» на входе УЗО.
- Нулевой провод (обозначается как N) подключается к клемме «N» или «2» на входе устройства.
На выходе УЗО фазный и нулевой провода также должны строго соответствовать назначенным клеммам – обычно «2» (или «Lout») для фазы и «Nout» для нуля. Ошибочное подключение может привести к ложным срабатываниям или полной неработоспособности защиты.
Различие в подключении заключается в назначении проводников в схеме токового контроля:
- Фазный провод участвует в питании нагрузки и создает токовую составляющую, которую УЗО отслеживает в паре с нулевым.
- Нулевой провод возвращает ток от нагрузки, и его параметры сравниваются с фазой. Любое отклонение между входным и выходным током фиксируется дифференциальным трансформатором.
При перепутанных проводах (например, подключение фазы на клемму N) токи перестают компенсироваться, и УЗО может срабатывать даже при отсутствии утечки.
Перед включением рекомендуется выполнить проверку правильности фазировки с помощью индикатора или мультиметра. УЗО АВВ не имеет функции автоопределения фазы и нуля, поэтому ответственность за корректное подключение лежит на монтажнике.
Можно ли определить фазу и ноль по расположению клемм
На большинстве УЗО ABB маркировка клемм нанесена на корпусе. Обычно клеммы сверху и снизу подписаны как N (ноль) и 1 или L (фаза). Однако это не гарантирует, что подключение обязательно должно соответствовать этим обозначениям. Для некоторых моделей ABB направление подключения может быть произвольным – важно только соблюдение симметрии: фаза и ноль должны входить и выходить на одной стороне прибора.
УЗО типа A и AC от ABB допускают подключение как сверху, так и снизу. В документации производителя указано, что функциональность устройства не зависит от направления подачи питания. Однако при замене устройства или диагностике цепи удобнее, когда фаза и ноль подключены согласно обозначениям – это облегчает идентификацию и снижает риск ошибок.
Фактическое определение фазы и нуля по расположению клемм возможно только при условии, что монтаж выполнен по заводской схеме. При отсутствии уверенности следует использовать индикаторную отвертку или мультиметр. Клемма, на которой присутствует напряжение относительно земли, – фаза. Ноль должен иметь нулевой потенциал или близкий к нему.
Рекомендация: не полагаться исключительно на маркировку. Всегда проверяйте подключение прибора измерительным инструментом перед выполнением любых работ.

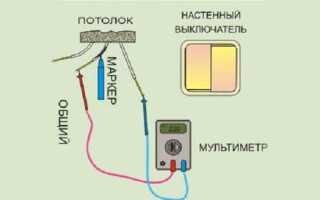

Как проверить фазу и ноль тестером при подключении УЗО АВВ
Перед подключением УЗО ABB важно точно определить, где находится фаза, а где ноль. Для этого потребуется простой индикаторный тестер (отвертка-индикатор) или мультиметр. Работы проводятся только при отключенном автомате, с последующей подачей питания для замеров.
- Отключите автомат, обеспечив безопасность работы.

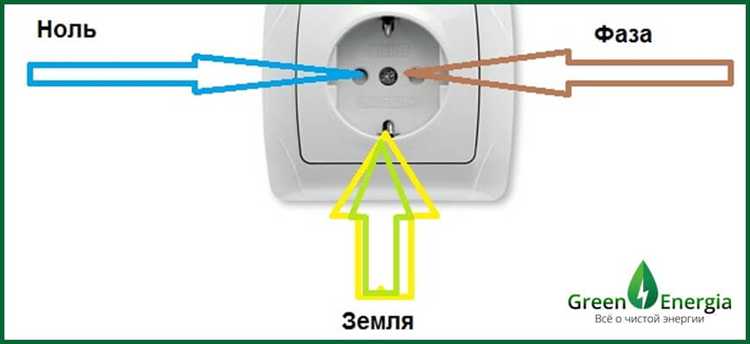

- Подключите тестер к розетке или к вводным клеммам, где планируется подключение УЗО.
- Включите питание и проверьте проводники:
- Индикаторной отверткой:

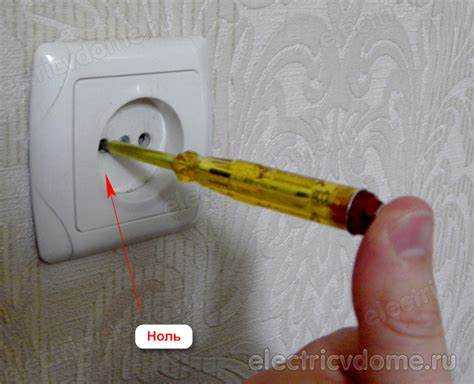

- Коснитесь жалом контакта одного из проводов, одновременно касаясь пальцем токопроводящей части ручки отвертки.
- Если лампочка загорается – это фаза.

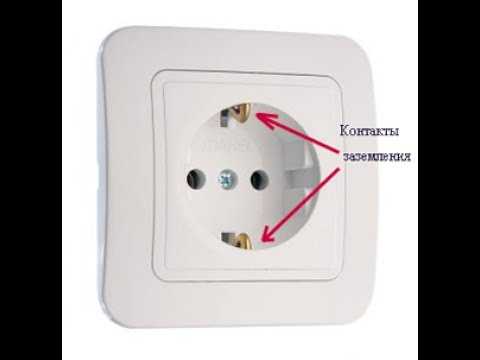

- Если не загорается – ноль (при условии исправного заземления).

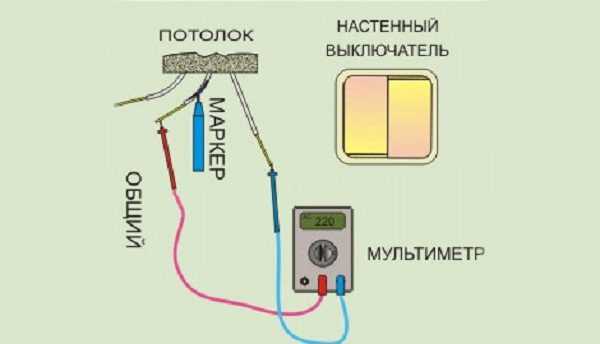

- Мультиметром:
- Переведите прибор в режим измерения переменного напряжения (ACV).
- Один щуп подключите к предполагаемой фазе, второй – к заведомо заземлённому элементу (корпус щита, контур).
- Если напряжение около 220 В – это фазный проводник.
- Если напряжение близко к нулю – это нулевой провод.
После определения обязательно промаркируйте провода. Неправильное подключение УЗО приведёт к ложным срабатываниям или его отказу.
Почему важно не перепутать фазу и ноль при монтаже УЗО АВВ
Правильное подключение фазного и нулевого проводников к УЗО АВВ напрямую влияет на работоспособность устройства и безопасность электросети. При перепутывании проводов УЗО может не сработать при утечке тока, поскольку схема защиты основана на сравнении токов в фазе и нуле.
Фазный проводник должен быть подключён к клемме, обозначенной буквой L, а нулевой – к клемме N. В случае обратного подключения ток утечки не будет корректно фиксироваться, что увеличивает риск поражения электрическим током и пожара.
УЗО АВВ рассчитано на срабатывание при разнице токов, которые проходят по фазе и нулю. Если ноль и фаза перепутаны, устройство фиксирует нулевой ток как фазный и наоборот, что приводит к ложным срабатываниям или их отсутствию.
В технической документации АВВ указано, что неправильное подключение не только снижает защитные свойства, но и может повредить внутренние компоненты устройства, сокращая срок службы.
Перед монтажом рекомендуется использовать индикатор напряжения для точного определения фазного провода. Дополнительная проверка после подключения – измерение сопротивления утечки или тест кнопкой «Тест» на самом УЗО.
Выполнение этих действий гарантирует корректную работу УЗО и минимизирует риск аварийных ситуаций.
Какое значение имеет направление питания в УЗО АВВ при определении проводов
УЗО АВВ рассчитано на подключение с учётом строго определённого направления подачи питания – фаза должна подаваться на клемму входа УЗО, а ноль – на соответствующую нулевую клемму. Это критично для правильной работы защитного устройства и корректного срабатывания.
Подключение фазного провода к нулевой клемме и наоборот приводит к неправильному определению токов утечки, что может вызвать ложное срабатывание или полное отсутствие защиты. УЗО анализирует разницу токов в фазном и нулевом проводах, поэтому нарушение направления питания искажает измеряемые параметры.
При монтаже УЗО АВВ рекомендуется чётко следовать маркировке на корпусе устройства. Фазный провод подаётся на вход с маркировкой «L» или «Line», нулевой – на «N» или «Neutral». Использование индикаторной отвёртки или мультиметра помогает убедиться в правильном определении проводов перед подключением.
Если направление питания перепутано, даже исправное устройство не обеспечит необходимую защиту от утечек тока и опасности поражения электрическим током. На выходе УЗО порядок подключения должен соответствовать входному, иначе происходит нарушение функции дифференциальной защиты.
В УЗО АВВ также реализованы внутренние схемы контроля направления тока, которые зависят от правильного подключения фазы и нуля. При нарушении направления защита может не реагировать на ток утечки или срабатывать с задержкой, что снижает безопасность электросети.
Что делать, если после подключения УЗО АВВ не срабатывает кнопка «Тест»
Первым шагом необходимо убедиться в правильности подключения фазного и нулевого проводов. Фаза должна быть подключена к клемме с маркировкой L, а ноль – к N. Ошибочная коммутация приведёт к некорректной работе кнопки тестирования.
Проверьте напряжение на входных клеммах УЗО мультиметром: между фазой и нулём должно быть 220-240 В. Отсутствие или снижение напряжения говорит о проблемах в цепи питания или неправильном подключении.
Кнопка «Тест» имитирует утечку тока через внутреннее сопротивление. Если после нажатия УЗО не срабатывает, проверьте целостность самой кнопки и её контактов. Нередко внутри устройства загрязнения или окисление контактов мешают нормальной работе.
Если внешний осмотр не выявил повреждений, измерьте сопротивление тестовой цепи между соответствующими клеммами. Значение должно соответствовать технической документации для конкретной модели УЗО АВВ. Отклонения укажут на внутренние неисправности.
При наличии защиты в виде автоматического выключателя, убедитесь, что он включён и исправен. Неисправный или выключенный автомат может препятствовать подаче питания на УЗО.
В случае, если все проверки пройдены, а кнопка «Тест» не срабатывает, рекомендуется обратиться к сервисному центру для диагностики или замены устройства. Использование неисправного УЗО снижает уровень безопасности электросети.
Вопрос-ответ:
Как определить фазу и ноль при подключении УЗО ABB?
Для правильного подключения УЗО ABB нужно четко определить, где фаза, а где ноль. Обычно фаза – это провод, подающий напряжение, а ноль – возвращающий ток. Фазу можно найти с помощью индикаторной отвертки, которая светится при касании провода под напряжением. Ноль, как правило, не должен подавать напряжение относительно земли. Также стоит проверить маркировку на клеммах устройства: L — для фазы, N — для нуля.
Что будет, если перепутать фазу и ноль при подключении УЗО ABB?
Если подключить УЗО ABB с перепутанными фазой и нулём, устройство может не сработать при утечке тока, что снижает безопасность электрической системы. В некоторых случаях УЗО просто не включится, так как оно рассчитано на определённое направление тока. Это приводит к отсутствию защиты от поражения электрическим током и пожара. Поэтому всегда важно проверить, что фаза и ноль подсоединены правильно.
Можно ли определить фазу и ноль без специальных приборов при подключении УЗО ABB?
Определить фазу и ноль без специальных инструментов можно, но это требует осторожности и базовых знаний. Например, можно использовать индикаторную отвертку, которая есть у многих домашних мастеров. При касании проводника индикатор загорится, если там фаза. Ноль не будет светиться. Без такого прибора риск ошибиться выше, особенно если провода не промаркированы, поэтому лучше использовать тестеры или мультиметры для точного определения.
Как правильно подключить УЗО ABB, если на щитке нет маркировки фаз и нулей?
Если в распределительном щитке нет маркировок, сначала нужно найти фазу и ноль с помощью индикаторной отвертки или тестера. Для этого отключают электропитание, открывают щиток, и при включённом напряжении аккуратно проверяют провода. Фаза светится индикатором, ноль — нет. После определения фазу подключают к клемме L, а ноль — к N на УЗО. Такой подход позволит избежать ошибок и повысит безопасность эксплуатации.
Почему важно соблюдать правильную полярность при подключении УЗО ABB?
Соблюдение правильной полярности при подключении УЗО ABB важно, так как устройство контролирует разницу тока между фазой и нулём. Если полярность нарушена, УЗО может не увидеть утечку тока и не отключит питание при аварии. Это снижает защиту от поражения электрическим током и возможных повреждений электропроводки. Кроме того, неправильное подключение может привести к выходу из строя самого устройства.
Как правильно определить, где фаза, а где ноль при подключении УЗО ABB?
Чтобы определить фазу и ноль при подключении УЗО ABB, сначала нужно отключить питание в щитке для безопасности. Обычно на клеммах УЗО обозначены маркировки: «L» — это фаза, «N» — ноль. Если маркировок нет, можно воспользоваться тестером или индикаторной отверткой — индикатор прикасаясь к фазному проводу загорится, а на нуле свечения не будет. Также полезно посмотреть на входные клеммы устройства: линия фазы подаётся на клемму с буквой L, а ноль — на N. Если подключить провода наоборот, УЗО может не сработать корректно или вовсе не включится. После подключения стоит проверить устройство тестовой кнопкой, чтобы убедиться, что оно функционирует.
