Определение полярности – ключевой момент при подключении любых электрических устройств. Ошибка на этом этапе может привести к выходу оборудования из строя или короткому замыканию. В бытовой электрике черный и белый провод чаще всего используются в переменном токе, где цветовая маркировка отличается от стандартов постоянного тока, и это создаёт путаницу.
В типичных американских электросетях (например, в системах 120/240 В) черный провод – это фаза (или «горячий»), а белый – нейтраль. Это не плюс и минус в классическом понимании постоянного тока, но критически важно не перепутать их при подключении. Напряжение между черным и белым может достигать 120 В. В то время как в DC-системах, например в автотехнике, черный провод часто указывает на минус, а белый может быть плюсом, но встречается значительно реже.
Для точного определения полярности следует использовать мультиметр. При подключении щупов к черному и белому проводам в цепи постоянного тока положительное значение на экране при черном щупе к черному проводу и красном к белому говорит о том, что черный – минус, белый – плюс. При отрицательном значении – наоборот. В сетях переменного тока определить фазу можно, установив мультиметр в режим измерения переменного напряжения: между фазой и землей должно быть ~220 В (или ~120 В в США), между нейтралью и землей – около 0 В.
Использование маркировок и схем от производителя остается наиболее надежным способом, особенно если провода не соответствуют стандартным цветам. При отсутствии документации проверка прибором – единственно верный путь избежать ошибок.
Что означает цвет проводов в бытовой электрике
Цвет проводов в электрической проводке играет ключевую роль в идентификации их назначения и правильной эксплуатации. Важно точно соблюдать стандарты, чтобы избежать ошибок при монтаже или ремонте.
Фаза обычно обозначается проводами с коричневым, черным или серым цветом. Эти провода проводят электрический ток и являются потенциально опасными. Они подключаются к автоматическим выключателям и должны быть защищены от коротких замыканий.
Нулевой провод имеет синий или голубой цвет. Этот провод не должен нести напряжение, если система работает корректно. Он служит для замыкания цепи и возвращения тока к источнику питания, обычно подключается к нулевой шине распределительного щита.

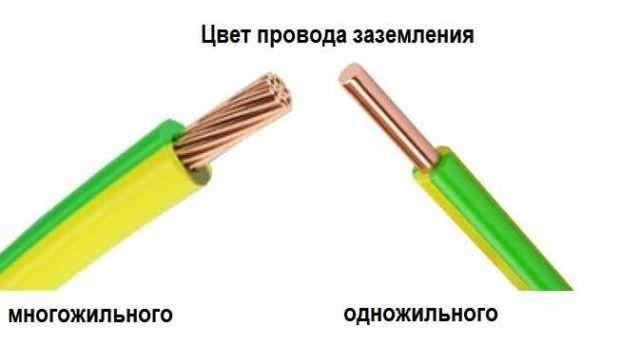

Заземляющий провод имеет ярко выраженную желто-зеленую изоляцию. Его задача – обеспечить безопасное заземление металлических конструкций и устройств, предотвращая возможность электрического удара при неисправности в фазном проводе.
Черный и белый провод в старых электропроводках могут вызывать путаницу. Белый, как правило, использовался для нулевого провода, а черный – для фазы. В современных системах эти цвета лучше не использовать, так как стандарты требуют строгого соблюдения обозначений.
При работе с проводкой всегда необходимо использовать тестер или индикатор напряжения, чтобы точно определить назначение проводов, особенно если цветовая маркировка отличается от стандартной.
Как определить полярность по стандартам проводки
В низковольтных цепях постоянного тока, таких как автомобильные или системы видеонаблюдения, черный провод в большинстве случаев обозначает отрицательную полярность, а белый – положительную. Это соответствует стандарту цветовой маркировки, принятому в США и ряде других стран. Однако в некоторых устройствах белый провод может использоваться как нейтраль, особенно в сетях переменного тока.
В цепях переменного тока 220 В, используемых в жилых домах, стандарт ПУЭ (Правила устройства электроустановок) в России предписывает следующее: белый или серый провод обозначает фазу, черный может использоваться как нулевой или вспомогательный, в зависимости от схемы подключения. Однако черный цвет реже применяется в современной внутренней разводке и чаще встречается в старых установках или кабелях иностранных производителей.
Для точного определения полярности следует ориентироваться не только на цвет, но и на маркировку на изоляции. Часто на положительном проводе имеется продольная полоса, символ «+», либо он может быть с рельефной поверхностью. Если маркировка отсутствует, необходимо использовать мультиметр: при подключении щупов к проводам в режиме измерения постоянного напряжения, положительный щуп (красный) должен показывать положительное значение при правильной полярности.
Следует учитывать специфику конкретного оборудования: производители могут использовать нестандартную расцветку. В этом случае полярность указывается в технической документации или непосредственно на корпусе устройства у разъема. Игнорирование этих указаний может привести к повреждению техники.
Проверка черного и белого провода мультиметром
Установите мультиметр в режим измерения постоянного напряжения (DCV). Если маркировка отсутствует, выберите диапазон до 20 В. Один щуп подключите к заведомо известной «массе» – металлической части корпуса прибора или заземленной клемме.
Коснитесь вторым щупом сначала черного провода. Если мультиметр показывает 0 В или близкое к нулю значение, а при смене щупов знак на дисплее не меняется, черный провод – это «минус» (общий провод). Если значение отрицательное, значит, это «плюс», но подключение щупов перепутано.
Теперь проверьте белый провод тем же способом. Если напряжение между белым и «массой» составляет от 12 В до 24 В и на дисплее нет отрицательного знака, белый провод – это «плюс». При наличии минусового знака провода перепутаны местами, но назначение можно определить по направлению тока.
При питании от переменного источника (AC) мультиметр покажет напряжение без знака. В этом случае проверьте цепь с выключенным питанием в режиме прозвонки: подключите один щуп к белому проводу, второй – к известному плюсу источника. Если мультиметр издает звуковой сигнал или показывает нулевое сопротивление, белый – это «плюс».
Как различить плюс и минус без приборов
Если перед вами черный и белый провода без маркировки, определение полярности возможно с помощью визуального анализа и логики подключения.
Во-первых, в большинстве бытовых и автомобильных схем черный провод используется как минус (масса), а белый – как плюс. Это правило не универсально, но часто соблюдается производителями.
Во-вторых, проследите, куда подключаются провода. Если один из них соединён с металлическим корпусом устройства или идет на общий контакт других элементов, это почти всегда минус. Плюсовой провод, как правило, идёт напрямую от источника питания или через выключатель.
Если провода подсоединены к разъёму, обратите внимание на форму контактов. Центральный контакт – чаще всего плюс, а наружный – минус. Это особенно актуально для штекеров типа «мама-папа».
При наличии рядом других соединений с цветными проводами можно провести аналогию. Если, например, красный и белый провода соединены вместе, то белый, скорее всего, выполняет роль плюса. Черный в этом случае будет минусом, так как традиционно он сочетается с массой.
Если провода подключены к лампочке, можно временно подать питание, соблюдая осторожность: при неправильной полярности светодиодная лампа не загорится, но не повредится. Загорелась – полярность верная, не загорелась – поменяйте местами провода.
Опасности неправильного подключения по цвету проводов
Черный провод в электросистемах обычно обозначает фазу (плюс), а белый – нейтраль (минус). Ошибочный монтаж, когда эти цвета перепутаны, приводит к значительным рискам. Во-первых, устройство может оказаться под напряжением даже при выключенном выключателе, что повышает вероятность поражения электрическим током.
Во-вторых, неправильное подключение увеличивает риск короткого замыкания и возгорания, так как ток может идти по цепи с нарушенной защитой. В случае аварии защитные автоматы или предохранители могут не сработать корректно, что усугубляет ситуацию.
Рекомендация: всегда проверяйте проводку тестером перед монтажом. Используйте индикатор напряжения для подтверждения, какой провод является фазным. Соблюдение цветовой маркировки и стандартов ПУЭ гарантирует безопасность и надежность системы.
При ремонте и замене элементов электросети не игнорируйте документацию и схемы. Если возникают сомнения, обратитесь к квалифицированному электрику, так как неправильное подключение может привести к серьезным травмам и повреждениям оборудования.
Когда цвет проводов может вводить в заблуждение
Цветовая маркировка проводов в электричестве не всегда соответствует единому стандарту, что часто вызывает ошибки при подключении. Особенно черный и белый провода могут нести разный функционал в зависимости от региона и назначения.
Основные ситуации, когда цвет проводов сбивает с толку:
- Разные стандарты в бытовых сетях. В США белый провод обычно считается нейтральным, а черный – фазным. Однако в некоторых схемах белый может использоваться как фаза при наличии дополнительной изоляции, что нарушает общие правила.
- Переиспользование проводов. В старых установках или при ремонте белый провод могут применять в роли фазного, особенно если не заменялась вся проводка. Это создает риск при стандартном подходе к цветам.
- Промышленные и специализированные сети. В промышленности цвета могут отличаться в зависимости от производителя и типа оборудования. Например, черный провод часто служит минусом или общим проводом в постоянном токе, а белый – плюсом или сигналом.
- Силовые цепи постоянного тока. В системах постоянного тока (например, в автомобильных или солнечных установках) белый может быть отрицательным проводом, а черный – положительным, что прямо противоположно привычной бытовой раскладке.
- Использование белого провода как фазного с маркировкой. В случаях, когда белый провод служит фазным, его должны дополнительно помечать цветной изоляционной лентой (обычно черной или красной). Отсутствие такой маркировки – признак неправильного подключения.
Рекомендации для избежания ошибок:
- Перед началом работы измеряйте напряжение с помощью мультиметра, а не ориентируйтесь только на цвет.
- При ремонте или модернизации проводки обязательно соблюдайте актуальные стандарты цветовой маркировки, указанные в ПУЭ и ГОСТ.
- В случаях сомнений используйте дополнительное маркирование проводов цветной изоляционной лентой.
- Избегайте смешивания проводов из разных систем без проверки и переобозначения.
- Документируйте изменения в электропроводке для будущих специалистов и себя.
Вопрос-ответ:
Как определить, какой провод — плюс, а какой — минус, если они черного и белого цвета?
Чаще всего белый провод является «минусом» или «землей», а черный — «плюсом» или фазой. Однако, это не всегда строго соблюдается, поэтому лучше всего проверить провода тестером или мультиметром на наличие напряжения и полярности перед подключением.
Можно ли ориентироваться только на цвет проводов, чтобы понять, где плюс, а где минус?
Полагаться исключительно на цвет проводов рискованно, поскольку в разных устройствах и стандартах цвета могут использоваться по-разному. Например, в некоторых схемах белый провод может быть «плюсом», а черный — «минусом». Лучше удостовериться с помощью измерительных приборов или инструкции к устройству.
Какие приборы помогут точно определить полярность черного и белого проводов?
Для точного определения полярности рекомендуется использовать мультиметр в режиме измерения постоянного напряжения. Подключив щупы к проводам, можно увидеть, какой из них «плюс» — при правильной полярности напряжение будет отображаться со знаком «+». Также удобно использовать индикатор напряжения или пробник.
Что делать, если провода не подписаны, а приборы недоступны — как отличить плюс от минуса на глаз?
В такой ситуации стоит ориентироваться на контекст подключения и устройство. Иногда белый провод подключается к корпусу или земле, а черный — к источнику питания. Но если есть хоть малейшая возможность, лучше найти инструкцию или обратиться к специалисту, чтобы не повредить оборудование и не создать короткое замыкание.
Почему важно правильно определить плюс и минус в проводах при подключении электроники?
Правильное определение полярности проводов необходимо для корректной работы устройства и предотвращения повреждений. Неверное подключение может привести к поломке компонентов, неправильной работе схемы или даже короткому замыканию, что может быть опасно. Поэтому всегда следует проверить полярность перед подключением.
Как определить, какой провод является плюсом, а какой минусом, если один провод черный, а другой белый?
Чаще всего в электропроводке белый провод используется как «ноль» (минус), а черный — как «фаза» (плюс). Однако в некоторых случаях цвета могут отличаться в зависимости от стандарта или производителя. Для точного определения рекомендуется использовать тестер напряжения: если на черном проводе присутствует напряжение относительно земли или нуля, то он является плюсом. Белый провод в этом случае обычно служит обратным проводником. При отсутствии тестера можно проверить схему подключения или обратиться к документации.
Почему в некоторых случаях черный провод оказывается минусом, а белый плюсом, если стандарт говорит иначе?
Хотя существуют общепринятые правила цветовой маркировки проводов, в реальной практике иногда встречаются отклонения. Это связано с тем, что не всегда соблюдаются стандарты или при самостоятельном монтаже провода могли быть перепутаны. В некоторых системах, например, постоянного тока или нестандартных схемах, черный может использоваться как минус, а белый — как плюс. Чтобы точно определить назначение проводов, необходимо измерить напряжение мультиметром или тестером. Никогда не стоит полагаться только на цвет, если есть сомнения — лучше проверить.
