Подключение фазы и защитного заземления вместо нулевого провода нарушает работу электрической цепи и создает опасные условия эксплуатации. В результате такой ошибки возникают серьезные токовые перегрузки и неправильное распределение потенциалов, что приводит к выходу из строя электроприборов и возможному поражению человека электрическим током.
Заземляющий проводник предназначен для отвода токов утечки и защиты от замыканий, а нулевой – для замыкания электрической цепи и обеспечения стабильного возврата тока. Их смешение приводит к сбоям в работе устройств и снижению эффективности системы защиты.
Практические последствия включают возрастание риска короткого замыкания, срабатывание автоматических выключателей без причины, повреждение электроники и повышение вероятности пожара. Особенно опасно, что при таком подключении металлические части оборудования могут оказаться под опасным потенциалом.

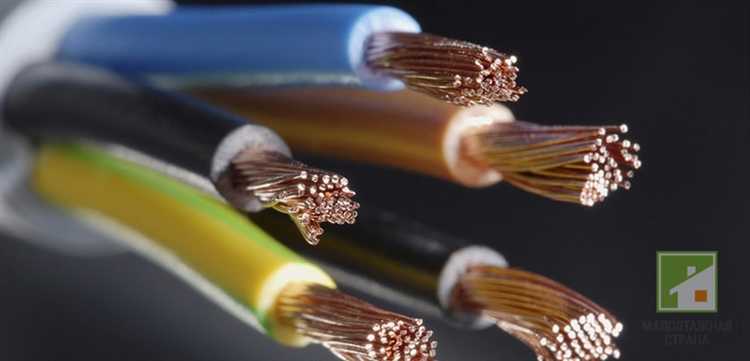

Для предотвращения подобных проблем требуется точное соблюдение цветовой маркировки и схем подключения в электропроводке, а также проверка цепей мультиметром перед вводом в эксплуатацию. Игнорирование правил может привести к значительным материальным и человеческим потерям.
Как изменяется напряжение при подключении фазы к земле вместо нуля

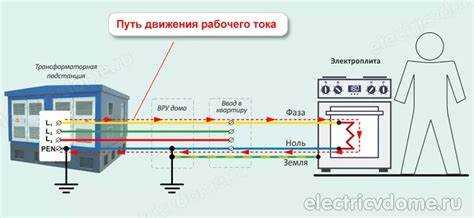

При нормальной работе электросети ноль служит точкой отсчёта потенциала и обеспечивает стабильное напряжение для потребителей. Если вместо нуля подключить фазу к заземлению, возникает серьёзное искажение электрического потенциала.
В такой ситуации напряжение на нагрузке будет приближаться к фазному напряжению сети, обычно около 220–230 В в однофазных системах. Однако, поскольку земля не является полноценным рабочим проводником, сопротивление пути тока значительно возрастает, что приводит к неустойчивому и изменчивому напряжению.
Фактически, нагрузка будет испытывать колебания напряжения, зависящие от качества и сопротивления заземления, а также от конфигурации сети. В худших случаях напряжение может резко подниматься до пиковых значений, что увеличивает риск пробоя изоляции и повреждения электрооборудования.
Подключение фазы к земле вместо нуля также создаёт опасность появления потенциала на корпусах устройств, что увеличивает риск поражения электрическим током при касании. Напряжение между фазой и землёй при этом может быть полным фазным, что недопустимо с точки зрения безопасности.
Рекомендуется немедленно отключить оборудование при обнаружении такого подключения и провести проверку цепей с использованием тестеров и измерителей сопротивления заземления. Исправная электросеть должна иметь надёжный и правильный нулевой проводник, а земля должна использоваться исключительно для защитных целей и обеспечения безопасности.
Влияние ошибки на работу бытовых и промышленных электроприборов
В промышленных системах подобная ошибка приводит к появлению фазовых перекосов и снижению эффективности работы электродвигателей, что ускоряет износ обмоток и подшипников. Особенно критично это для асинхронных и синхронных двигателей, где неправильное подключение может вызвать значительный ток утечки через корпус и сработку защитных реле.
Электронные блоки управления (ПЛК, частотные преобразователи) при подключении фазы и земли вместо нуля получают нестабильное питание, что вызывает ложные срабатывания, перезагрузки и отказ работы. Нарушается корректность работы систем автоматизации и безопасности.
Рекомендуется немедленно проверить корректность подключения нулевого провода с помощью мультиметра или индикаторной отвертки и при необходимости вызвать квалифицированного электрика. Использование УЗО и дифференциальных автоматов повышает уровень безопасности и снижает риск повреждения оборудования.
Для предотвращения повторных ошибок необходимо соблюдать маркировку проводов и использовать схемы с цветовой кодировкой, соответствующие национальным стандартам. В промышленности обязательным является регулярное техническое обслуживание распределительных щитов и проверка целостности защитных цепей.
Риски поражения электрическим током и защита от них
Подключение фазы и земли вместо нуля создает опасную ситуацию, при которой корпуса электроприборов оказываются под напряжением, близким к фазному (около 220 В). Это значительно повышает вероятность поражения электрическим током при касании металлических частей.
Основные риски:
- Появление напряжения на корпусах бытовых и промышленных устройств, которые должны быть занулены или заземлены.
- Прямой контакт человека с токоведущими поверхностями, особенно во влажных помещениях, приводит к токам утечки через тело.
- Отсутствие срабатывания защитных устройств из-за неправильного подключения, что исключает автоматическое отключение при аварии.
Для минимизации опасности следует применять следующие меры:
- Использовать дифференциальные автоматические выключатели (УЗО), настроенные на ток срабатывания не более 30 мА, способные отключить питание при утечках тока на корпус.
- Проверять правильность подключения нулевого и заземляющего проводников с помощью тестеров и средств контроля электробезопасности перед запуском системы.
- Регулярно проводить измерения сопротивления заземляющего контура и состояния изоляции, чтобы исключить возможность «обратного» напряжения на корпусах.
- Запрещать самостоятельные вмешательства в электропроводку без квалифицированной подготовки и разрешения, особенно при ремонте и монтаже электрооборудования.
- Обеспечивать надежное заземление электроустановок с соблюдением нормативных требований, исключая смешение нулевого и защитного проводников.
Игнорирование этих мер ведет к высокой вероятности тяжелых травм и смертельных исходов от электротока, а также к выходу из строя электрооборудования с последующими пожарами и короткими замыканиями.
Возможные причины срабатывания автоматических выключателей и предохранителей
Подключение фазы и земли вместо нуля вызывает значительное изменение параметров электрической цепи, что напрямую влияет на работу защитных устройств. Основные причины срабатывания автоматов и предохранителей в такой ситуации:
1. Короткое замыкание. При замыкании фазы на землю возникает практически мгновенное короткое замыкание с очень низким сопротивлением, что приводит к резкому возрастанию тока, превышающему номинальный ток автомата. Это активирует его срабатывание для предотвращения повреждений проводки и оборудования.
2. Увеличение токовой нагрузки. Отсутствие правильного нулевого проводника ведёт к тому, что часть тока возвращается по защитному заземлению, что увеличивает ток нагрузки на цепь и вызывает перегрузку автомата или перегорание предохранителя.
3. Нарушение работы защитных реле. Электронные реле и автоматические выключатели с функцией дифференциальной защиты (УЗО) фиксируют утечку тока на землю, что при ошибочном подключении фазы к земле вызывает их мгновенное отключение.
4. Повышенное напряжение на корпусах и в цепях. Из-за отсутствия нормального нулевого потенциала возможен рост напряжения на металлических корпусах приборов и элементов электропроводки, что приводит к перегрузке и срабатыванию защитных элементов.
Рекомендуется проверить правильность подключения всех проводов в распределительном щите, особенно нулевого и защитного проводников, с помощью измерительных приборов (мультиметр, тестер напряжения). Использование профессионального электрика для диагностики и исправления ошибки исключит повторные отключения и потенциально опасные ситуации.
Повреждения электропроводки и способы их диагностики
Подключение фазы и земли вместо нуля вызывает повышенное напряжение на корпусах оборудования и в цепях, что приводит к перегрузке и перегреву проводников. В первую очередь страдают изоляционные материалы: они теряют диэлектрические свойства, что увеличивает риск короткого замыкания и пробоя проводки.

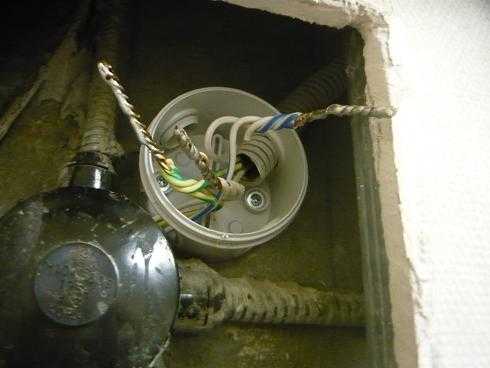

Частыми повреждениями становятся трещины и оплавления изоляции, окисление контактов и нарушение соединений в распределительных коробках и розетках. В таких местах появляются повышенные переходные сопротивления, что снижает безопасность и стабильность электросети.
Для диагностики повреждений применяется визуальный осмотр с поиском следов нагара, деформаций и запаха гари. Следующим этапом используют измерения изоляционного сопротивления мегаомметром: значения ниже 0,5 МОм указывают на повреждение изоляции.
Также применяют контроль цепей с помощью мультиметра, измеряя напряжение между фазой, землей и корпусом оборудования. Нестандартные значения сигнализируют о неправильных соединениях или повреждениях.
Для комплексной диагностики используют приборы для поиска токов утечки и тестеры целостности заземления. Повышенные утечки тока указывают на пробои в изоляции и необходимость замены повреждённых участков.
Рекомендуется регулярный технический осмотр электропроводки в зонах повышенного риска и использование защитных устройств с функцией отключения при утечке тока, что снижает вероятность серьезных повреждений и аварий.
Правила безопасного восстановления правильного подключения нулевого провода
Перед началом работ необходимо полностью отключить питание в распределительном щите. Использование индикаторной отвёртки или мультиметра подтвердит отсутствие напряжения на рабочем участке.
Проверка целостности и изоляции нулевого провода обязательна. Повреждённые или обгоревшие участки следует заменить, чтобы исключить риск токовых утечек и коротких замыканий.
При восстановлении подключения важно чётко различать нулевой и фазный провод. Нулевой провод должен быть подключён к соответствующей клемме на автомате и в распределительном щите, а не к заземлению или фазе.
Используйте инструмент с изолированными ручками и специализированное оборудование, соответствующее требованиям ПУЭ и ГОСТ. Любые соединения должны выполняться с помощью клеммных колодок или винтовых соединений с надёжным контактом.
После подключения нулевого провода обязательно проведите проверку сопротивления петли фаза-ноль, используя соответствующие измерительные приборы. Значение сопротивления должно соответствовать нормативам, не превышая 0,5 Ом для бытовых сетей.
Не допускайте совмещения нулевого провода с заземляющим проводником в бытовой электропроводке вне главного щита, чтобы избежать токов утечки и ложных срабатываний защитных устройств.
После выполнения работ проведите проверку работы автоматических выключателей и УЗО под нагрузкой, чтобы убедиться в правильности подключения и отсутствии повреждений.
Если возникают сомнения или обнаруживаются нестандартные ситуации, необходимо привлечь квалифицированного электрика для детальной диагностики и корректного восстановления схемы.
Вопрос-ответ:
Какие непосредственные риски возникают при подключении фазы и земли вместо нулевого провода?
При таком подключении фаза оказывается напрямую связанной с заземлением, что приводит к повышенному напряжению на корпусах электроприборов и металлических частях оборудования. Это вызывает угрозу поражения электрическим током для пользователей, ускоренный износ техники и повышенный риск возгорания из-за перегрузки и короткого замыкания.
Почему при замене нулевого провода землей часто срабатывают защитные автоматы и предохранители?
Подключение земли вместо нуля создает неправильный токовый путь, что приводит к появлению токов утечки и возрастанию нагрузки на защитные устройства. Автоматы и предохранители фиксируют аномалии в цепи — например, короткое замыкание или превышение допустимой силы тока — и отключают питание для предотвращения аварийных ситуаций.

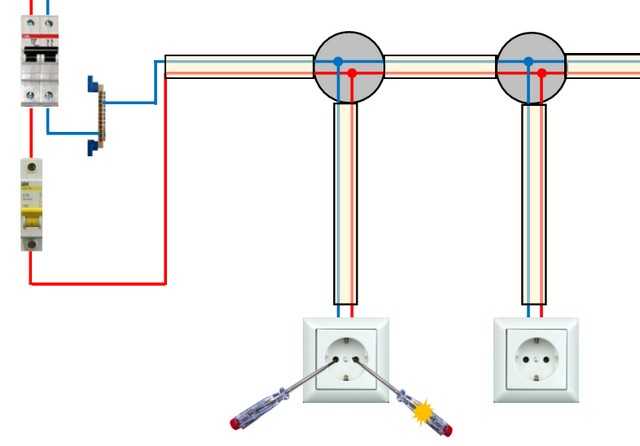

Как можно проверить правильность подключения нулевого провода в домашних условиях?
Для проверки используют мультиметр или тестер напряжения. Нужно измерить напряжение между фазой и предполагаемым нулём, а также между нулём и землёй. В норме напряжение между фазой и нулём составляет примерно 220 В, а между нулём и землёй — близко к нулю. Если значения отличаются, возможно, нулевой провод заменён землёй или повреждён.
Какие последствия для бытовых электроприборов могут возникнуть при неправильном подключении?
Из-за нестабильного и неправильного распределения напряжения приборы могут работать с перебоями, часто выходить из строя, страдать от перегрева или замыкания. Электронные устройства могут повредиться из-за скачков напряжения, а двигатели — из-за неправильной фазы и сбоев в питании.
Как правильно исправить ошибку, если вместо нуля подключена земля?
Перед исправлением необходимо отключить питание и убедиться в отсутствии напряжения. Затем нужно проверить схему электросети, найти место неправильного подключения и заменить провод заземления на настоящий нулевой провод, соблюдая нормативы и используя подходящие инструменты. После ремонта рекомендуется протестировать цепь, чтобы исключить ошибки и гарантировать безопасность.
Какие опасности возникают при подключении фазы и земли вместо нулевого провода в бытовой электросети?
Подключение фазы и земли вместо нулевого провода приводит к серьёзным нарушениям работы электросети. Вместо того чтобы обеспечить замыкание тока через ноль, возникает ситуация, когда ток может проходить через заземление, что создаёт риск поражения электрическим током при прикосновении к металлическим корпусам приборов. Кроме того, из-за отсутствия правильного обратного пути токов защитные устройства могут не сработать, что увеличивает вероятность короткого замыкания и возгорания. Также возникает нестабильность напряжения, что способно повредить электроприборы.
