Электрическая вилка – элемент, через который бытовые и промышленные приборы получают питание от электросети. Она предназначена для подключения к розетке переменного тока с напряжением 220–250 В и частотой 50 Гц, в соответствии с европейским стандартом CEE 7. Наиболее распространённый тип – двухконтактная вилка с заземляющим контактом (тип Schuko, CEE 7/7), совместимая с розетками типов C и F.
Корпус вилки изготавливается из термостойкого пластика, устойчивого к механическим повреждениям и нагреву. Контактные штыри, как правило, выполнены из латуни с никелированием для защиты от окисления. Их диаметр обычно составляет 4,8 мм, а длина – 19 мм. Расстояние между штырями – 19 мм. Эти параметры обеспечивают стабильный контакт и минимальные потери при передаче тока.
С внутренней стороны корпуса находятся зажимные клеммы, к которым подключаются провода питающего кабеля. В недорогих моделях применяются винтовые зажимы, в более надёжных – пружинные или самозажимные клеммы. Рекомендуется использовать кабель сечением не менее 0,75 мм² для маломощных приборов и от 1,5 мм² – для более энергоёмких устройств.
Вилки делятся на литые и сборные. Литые нельзя разобрать – они герметичны и менее подвержены механическим повреждениям. Сборные позволяют заменить кабель или провести диагностику, но требуют аккуратной сборки и изоляции. При выборе важно учитывать допустимую нагрузку вилки (обычно от 6 до 16 А), чтобы исключить перегрев и деформацию контактов.
Для подключения заземления используется отдельный контакт – металлическая пластина или пружинящий язычок, соединённый с центральным болтом корпуса. Он обеспечивает дополнительную защиту от поражения электрическим током при пробое изоляции или повреждении прибора.
Из каких частей состоит стандартная электрическая вилка
Стандартная электрическая вилка состоит из нескольких конструктивных элементов, каждый из которых выполняет строго определённую функцию.
- Контактные штыри. Изготавливаются из латуни или другого проводящего металла с антикоррозийным покрытием (например, никелированием). Диаметр обычно 4–4,8 мм, длина – 18–19 мм. Расстояние между штырями – 19 мм для большинства европейских стандартов.
- Корпус. Чаще всего выполнен из термостойкого пластика или поликарбоната. Обеспечивает электрическую и механическую изоляцию. В некоторых моделях корпус состоит из двух половинок, соединённых винтами или защёлками.
- Клеммы подключения провода. Размещаются внутри корпуса. Контакт обеспечивается винтовыми или пружинными зажимами. Важно обеспечить надёжное зажатие проводников без повреждения жил.
- Зажим для кабеля (струнцель). Препятствует выдёргиванию провода из корпуса. Обычно состоит из прижимной скобы, фиксируемой винтами. Устанавливается после подключения проводов к клеммам.
- Заземляющий контакт (в моделях с заземлением). Выполнен в виде металлической пластинки или штыря, соединённой с соответствующей клеммой. Расположение и форма соответствуют стандарту розетки (например, французская система – штырь по центру, немецкая – боковые контакты).
Перед сборкой следует проверить соответствие сечений проводов и допустимых токов вилки, а также убедиться в отсутствии повреждений изоляции и надёжности всех соединений.
Назначение и устройство контактов внутри вилки
Контакты внутри электрической вилки обеспечивают передачу тока от розетки к проводам шнура питания. Обычно в вилке установлены два штыря для фазного и нулевого проводников. В вилках с заземлением предусмотрен третий контакт – заземляющий, расположенный выше или ниже основных штырей, либо в виде боковых пружинных контактов.
Штыри изготавливаются из латуни или другого токопроводящего металла с хорошей коррозионной стойкостью. Они могут быть покрыты слоем никеля для повышения износостойкости. В сечении штыри часто цилиндрические, с возможной прорезью для увеличения упругости и лучшего прилегания к контактам розетки.
Внутри корпуса вилки каждый контакт соединён с соответствующим проводом с помощью винтового зажима, пружинного фиксатора или пайки. Надёжность соединения влияет на устойчивость контакта и безопасность в процессе эксплуатации. При монтаже важно обеспечить плотный обжим без повреждения жил провода.
Контакты должны быть изолированы друг от друга с помощью перегородок или корпуса из диэлектрического материала. При ремонте или сборке вилки необходимо исключить возможность замыкания между контактами или их оголения.
Рекомендуется использовать вилки с контактами, соответствующими сечению и типу провода, а также рассчитанными на требуемую нагрузку по току – как правило, до 10 А для бытовых моделей. Превышение допустимой силы тока приводит к перегреву и разрушению контактов.
Материалы, используемые для корпуса и штырей
Корпус электрической вилки изготавливается из диэлектрических материалов с высокой термостойкостью и механической прочностью. Чаще всего применяется термопластик (например, полиамид или поликарбонат) с рабочим диапазоном температур от -25 °C до +125 °C. Для условий с повышенной нагрузкой используется термореактивный пластик на основе фенолформальдегидной смолы, не поддерживающий горение и устойчивый к деформации при нагреве.
Контактные штыри производят из латуни или бронзы с добавлением олова, реже – из меди с гальваническим покрытием. Латунь предпочтительна за счёт высокой износостойкости и устойчивости к коррозии. Для снижения переходного сопротивления штыри покрывают никелем или хромом. Золотое покрытие применяется в точной электронике, но в бытовых вилках встречается крайне редко из-за высокой стоимости. Минимальная толщина покрытия – 5 мкм для никеля, чтобы обеспечить стабильный контакт и защиту от окисления.
В недорогих изделиях возможно использование стали с гальваническим покрытием, но такой вариант менее долговечен и хуже проводит ток. При выборе вилки важно учитывать не только форму и стандарт, но и химический состав штырей и класс пластика, указанный в технической документации.
Как работает заземление в вилке с тремя контактами
Заземляющий контакт в вилке с тремя штырями служит для отвода тока утечки с корпуса прибора. Он подключается к металлической части розетки, соединённой с заземляющим проводником сети. Такой контакт расположен выше или ниже фазного и нулевого и имеет увеличенные размеры, чтобы он входил в розетку первым и выходил последним. Это обеспечивает приоритетное подключение заземления до подачи напряжения на рабочие контакты.
Заземление снижает риск поражения электрическим током при повреждении изоляции внутри прибора. В случае короткого замыкания на корпус ток уходит по заземляющему проводнику, вызывая срабатывание защитного автомата или УЗО. Без заземления металлический корпус устройства может оказаться под опасным напряжением.
Подключение заземляющего контакта требует соблюдения цветовой маркировки: проводник жёлто-зелёного цвета подключается строго к центральному контакту вилки. Нарушение подключения может привести к отключению защитных устройств при аварии. При замене вилки важно контролировать надёжность зажима заземляющего провода – контакт должен быть жёстким, без ослабления или коррозии.
В старых зданиях, где отсутствует заземляющая проводка, использование трёхконтактной вилки неэффективно. В таких случаях установка УЗО остаётся единственным способом дополнительной защиты. Подключение заземляющего контакта к нулевому проводу запрещено нормативами, так как это создаёт ложное чувство безопасности и увеличивает риск поражения током при обрыве нуля.
Отличия конструкции вилок для разных типов розеток
Конструкция вилки зависит от стандарта розетки, принятого в стране. Несовпадение формы, размеров или расположения контактов делает использование вилки невозможным без переходника или замены кабеля.
- Тип C (европейский стандарт). Два круглых штыря диаметром 4 мм, расстояние между ними – 19 мм. Заземление отсутствует. Корпус тонкий, подходит для большинства розеток без заземления.
- Тип E (Франция, Бельгия, Польша). Два круглых штыря, дополнительно отверстие для заземляющего штыря в розетке. Вилка должна иметь выемку для этого контакта, иначе соединение невозможно.

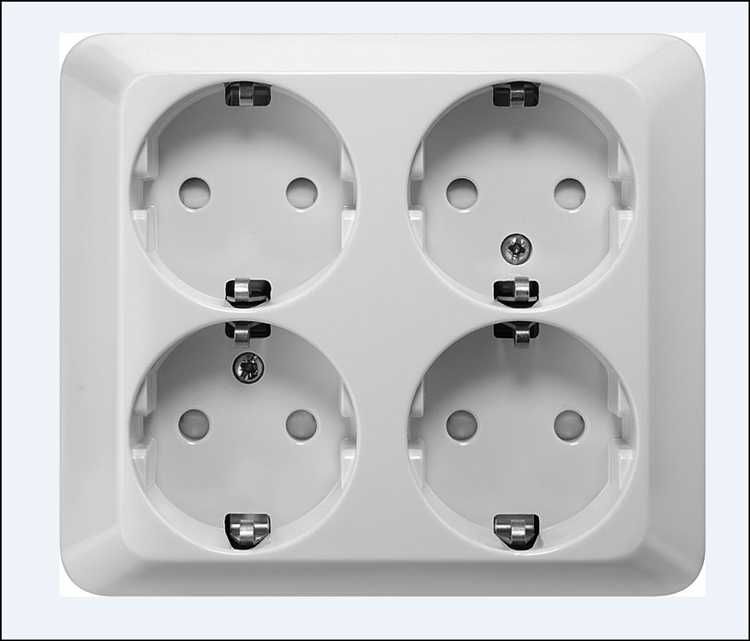

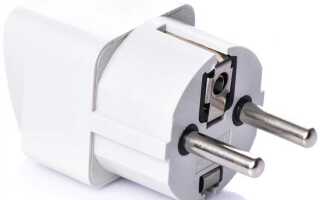

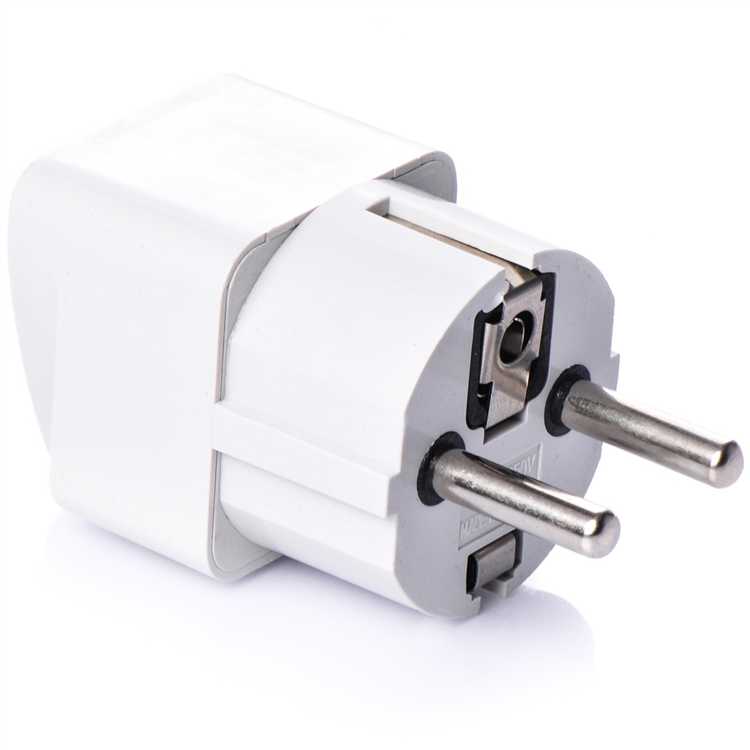

- Тип F (Schuko, Германия, Испания). Штыри те же, что у типа C, но корпус утолщённый с контактными заземляющими пластинами по бокам. Совместима с розетками типов C и E.

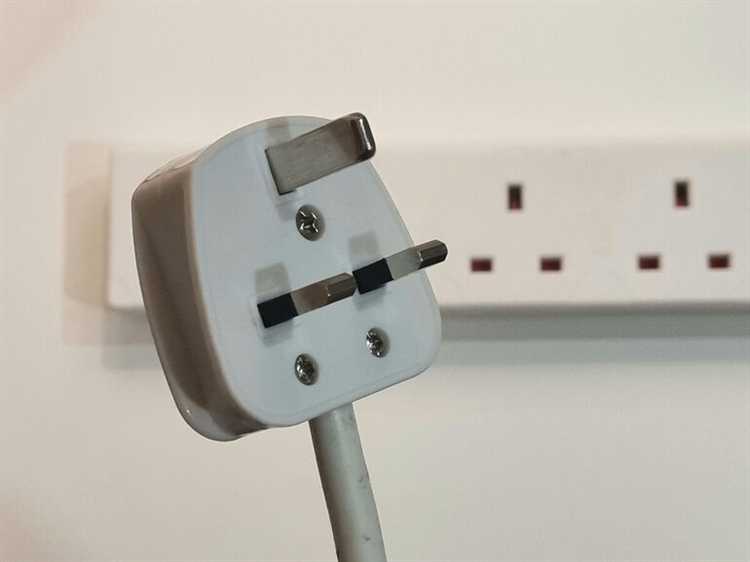

- Тип G (Великобритания). Три прямоугольных штыря: два горизонтальных и один вертикальный (заземляющий). Все штыри изолированы частично у основания. Вилка массивная, корпус пластиковый, часто с предохранителем.
- Тип I (Австралия, Китай, Аргентина). Два плоских штыря под углом, заземляющий – вертикальный. Вилки требуют жёсткой фиксации. Обратная совместимость отсутствует.
- Тип B (США, Япония). Два плоских штыря и один круглый заземляющий. Один из плоских шире – это фаза. Вилки асимметричны. Часто не подходят в розетки без заземления.
При выборе вилки необходимо учитывать не только форму и расположение контактов, но и допустимую нагрузку. Например, вилки типа G рассчитаны на ток до 13 А, в то время как тип C чаще всего – до 2,5 А. Попытка подключить мощное оборудование через неподходящую вилку может привести к перегреву и оплавлению корпуса.
Для подключения оборудования за пределами стран с привычным стандартом рекомендуется использовать сертифицированные переходники с учетом заземления и номинальной мощности. Самостоятельная переделка вилок может нарушить безопасность и привести к поражению током.
Как правильно разобрать и собрать вилку при замене провода
Перед началом работы обязательно отключите вилку от розетки. Для разборки снимите защитный корпус, обычно он фиксируется винтами или защёлками. Открутите крепёжные винты, удерживающие корпус, и аккуратно разделите половинки вилки.
Осмотрите внутренние контакты: они должны быть чистыми и без повреждений. Освободите провода от клемм, отвинтив фиксирующие винты. Запомните или сфотографируйте схему подключения, чтобы правильно подсоединить провода при сборке.
Для замены используйте провод того же сечения и типа. Очищайте концы проводов не более чем на 7-10 мм, чтобы избежать оголения лишней жилы. Приподнимите или ослабьте винты на клеммах, вставьте оголённые жилы полностью и затяните крепёж ровно – без перекручиваний и перекосов.
Особое внимание уделите надёжности контактов: слабое соединение может привести к перегреву и искрению. Проверьте, чтобы изоляция проводов входила под корпус вилки без защемлений и была плотно прижата фиксирующими элементами.
Соберите вилку в обратном порядке, убедитесь, что корпус плотно прилегает и винты затянуты с умеренным усилием. После сборки проведите внешний осмотр и при необходимости протестируйте вилку мультиметром на целостность цепи.
Вопрос-ответ:
Из каких основных частей состоит электрическая вилка для розетки?
Электрическая вилка обычно включает в себя корпус, контакты и соединительные проводники. Корпус защищает внутренние элементы и обеспечивает удобство подключения к розетке. Контакты — металлические штыри, которые вставляются в розетку и проводят электрический ток. Внутри вилки провода соединяются с контактами, обеспечивая подачу энергии от сети к устройству.
Почему у вилки есть два или три контакта, и для чего нужен третий?
Стандартная вилка с двумя контактами предназначена для подачи фазы и нуля — это достаточно для большинства электроприборов. Третий контакт, называемый заземляющим, служит для защиты от поражения электрическим током. Он соединяется с заземляющим проводом в электрической сети и предотвращает возникновение опасного напряжения на корпусе устройства при повреждении изоляции.
Как устроены контакты внутри вилки, чтобы обеспечить надежное соединение с розеткой?
Контакты вилки изготовлены из металлов с хорошей проводимостью, чаще всего меди или латуни. Они имеют определённую форму и упругость, что помогает удерживаться в гнёздах розетки плотно и без люфта. Иногда контактные штыри покрывают специальным слоем для защиты от коррозии и улучшения электропроводности.
Какие меры безопасности реализованы в конструкции вилки для предотвращения короткого замыкания и других проблем?
Вилка обычно оснащена изоляционным корпусом, который исключает случайный контакт с токоведущими частями. Кроме того, внутри корпуса провода крепятся так, чтобы не было риска их повреждения или отсоединения. В некоторых моделях предусмотрены дополнительные элементы, например, предохранители или защита от перегрева.
Можно ли самостоятельно разобрать вилку и заменить провода, если она повреждена?
Разборка вилки возможна, если она имеет винтовое или защёлкивающееся крепление корпуса. При замене проводов важно соблюдать полярность подключения и надежно закреплять контакты, чтобы избежать искрения и плохого соединения. Если нет уверенности в своих навыках, лучше доверить эту работу специалисту.
