Переход от обычного велосипеда к моторизованной версии возможен без заводского оборудования. Для этого потребуется прочная рама, двигатель мощностью от 1,5 до 3,5 л.с., комплект передачи крутящего момента и система крепления топливного бака. Основное внимание стоит уделить совместимости компонентов и устойчивости конструкции при движении на высокой скорости.

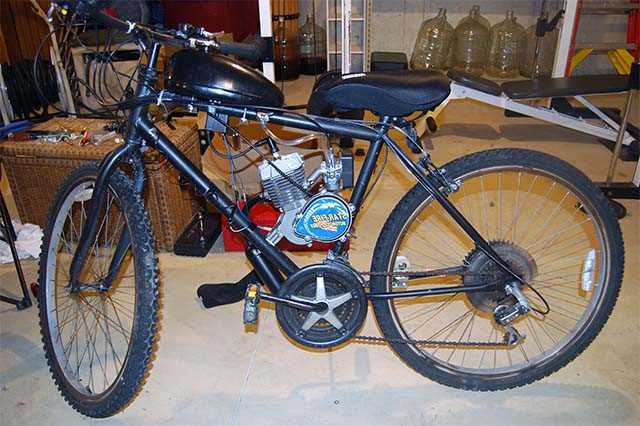

Наиболее распространённый вариант – установка бензинового двухтактного двигателя объёмом 49–80 см³. Такой мотор можно интегрировать в раму классического дорожного велосипеда с усиленными сварными швами. Необходима также установка центробежного сцепления и редуктора. Для трансмиссии часто используют цепную передачу, совместимую с задней звездочкой.
Перед началом работ нужно проверить исправность тормозной системы. Стандартные ободные тормоза не рассчитаны на работу на скоростях выше 40 км/ч, поэтому рекомендуются дисковые механизмы, желательно гидравлические. Также потребуется усиленная вилка и шины с повышенной устойчивостью к износу.
Электропроводка включает ручку газа, выключатель зажигания и свечной модуль. Монтаж следует выполнять с учётом вибраций – соединения фиксируются стяжками и изолируются термоусадкой. Топливный бак крепится к верхней трубе рамы с использованием металлических хомутов или самодельных кронштейнов.
Выбор подходящей рамы для установки двигателя
Для переоборудования велосипеда в мотоцикл требуется рама с усиленной конструкцией. Обычные шоссейные или городские модели не подходят из-за слабых труб и низкой прочности соединений. Оптимальный выбор – стальная рама горного или BMX-велосипеда. Они обладают высокой жёсткостью и лучше справляются с вибрациями и дополнительной нагрузкой.
Рама должна иметь прямую нижнюю трубу с достаточным зазором для размещения мотора. Желательна рама с горизонтальным кареточным узлом – это облегчает монтаж кронштейнов и натяжителей цепи. Алюминиевые и карбоновые модели не годятся: они не выдерживают сварку и разрушаются от перегрузки.
Проверяй геометрию: наличие свободного пространства между нижней трубой и кареткой – обязательное условие. Минимальное расстояние между мотором и рамой – не менее 5 мм. Также убедись, что задние перья выдерживают установку натяжной звезды и усиленной цепи. Допустимая толщина стенки трубы – от 1,5 мм и выше.
Если двигатель планируется мощностью более 2 л.с., необходима установка дополнительных усилений в местах крепления: металлических накладок, сварных проставок или болтовых хомутов. Это исключит деформацию при длительной эксплуатации.
Определение типа двигателя и источника питания
Электродвигатель – оптимальный выбор для переоборудования велосипеда в мотоцикл. Наиболее распространены мотор-колёса и центральные двигатели. Мотор-колесо проще в установке, но увеличивает неподрессоренную массу. Центральный двигатель лучше распределяет нагрузку и позволяет использовать штатную трансмиссию велосипеда.
Для установки мотор-колеса требуется выбрать модель с номинальной мощностью не менее 1000 Вт. Центральные двигатели доступны в диапазоне от 750 до 2000 Вт. При выборе учитывается вес велосипеда и предполагаемая скорость. Для стабильного движения по асфальту хватает 1000 Вт, для движения по пересечённой местности – не менее 1500 Вт.
Источник питания – литий-ионный аккумулятор. Минимальная емкость – 20 А·ч при напряжении 48 В. При использовании мотора мощностью 1500 Вт, запас хода составит около 30–40 км при умеренной нагрузке. Для увеличения дальности применяются аккумуляторы емкостью 25–30 А·ч. При установке учитывается вес батареи и её габариты – она должна надёжно крепиться на раме или в багажнике.
Контроллер подбирается под мощность двигателя и напряжение батареи. Например, для 48 В и 1500 Вт потребуется контроллер с током 30–35 А. Наличие функции рекуперации – дополнительное преимущество, особенно при езде по холмистой местности.
При выборе компонентов важно обеспечить совместимость разъёмов, параметры напряжения и токовой нагрузки. Несоблюдение этих требований приведёт к перегреву, сбоям или выходу из строя системы.
Установка креплений двигателя на велосипедную раму
Перед установкой креплений необходимо определить тип рамы и габариты двигателя. Наиболее удобно работать с рамами, имеющими стальную конструкцию и треугольную геометрию. Это упрощает фиксацию крепежных элементов и снижает риск деформации при нагрузке.
- Очистить участок рамы от краски и ржавчины в местах будущего контакта с креплениями. Использовать наждачную бумагу зернистостью 80–100.
- Примерить двигатель к раме, выбрать точку крепления так, чтобы не мешать педальному узлу и системе натяжения цепи. Двигатель должен располагаться симметрично относительно оси рамы.
- Использовать U-образные хомуты или стальные пластины толщиной от 3 мм с отверстиями под болты. При необходимости изготавливаются индивидуальные пластины по форме трубы.
- Установить резиновые прокладки между рамой и крепежом для компенсации вибраций и защиты металла от перегрузки.
- Закрепить двигатель с помощью болтов М8 или М10 с самоконтрящимися гайками. Использовать шайбы большого диаметра для равномерного распределения давления.
После установки необходимо проверить:
- Плотность затяжки всех соединений. Не должно быть люфта.
- Положение двигателя. Ось ведомой звезды должна совпадать с осью заднего колеса.
- Зазор между двигателем и рамой. Он должен исключать контакт при вибрациях.
После фиксации креплений приступить к установке остальных компонентов: цепи, топливной системы, ручек управления. Регулярно проверять затяжку болтов в первые 100 км пробега.
Подключение топливной системы или аккумулятора
При установке бензинового двигателя на велосипед необходимо обеспечить подачу топлива и стабильное электропитание. Если используется двигатель внутреннего сгорания, монтируют бак объёмом 1–3 литра. Подойдёт бак от мопеда или бензопилы. Располагают его над двигателем, чтобы топливо поступало самотёком. Топливный шланг подключается к карбюратору через фильтр тонкой очистки. Крепление шланга фиксируют хомутами.
Для электрического привода выбирают аккумулятор с напряжением 36 В или 48 В в зависимости от мощности мотора. Ёмкость – от 10 до 20 А·ч, в зависимости от планируемой дальности поездок. Подключение осуществляется через контроллер, который согласует ток между батареей и мотором. Проводка должна быть медной, сечением от 2,5 мм². Все соединения изолируют термоусадкой или силиконовыми колпачками.
Размещать аккумулятор лучше в центре рамы – это обеспечивает баланс. Крепёж – металлические хомуты или болтовое крепление с прокладкой из резины. Для контроля заряда устанавливают вольтметр или индикаторный модуль. При использовании съёмной батареи применяют разъёмы XT60 или Anderson Powerpole.
Переделка трансмиссии и установка привода на колесо
Для передачи крутящего момента от двигателя на колесо потребуется замена штатной велосипедной трансмиссии. Стандартная цепь и звёздочки не рассчитаны на высокую нагрузку и быстро выйдут из строя.
- Снимите штатную каретку, цепь, передние и задние звёзды.
- Установите промежуточный вал с подшипниками. Он потребуется для согласования оборотов двигателя с оборотами колеса. Используйте вал диаметром не менее 20 мм и подшипники с наружным креплением.
- На двигатель установите ведущую звезду или шкив (в зависимости от типа передачи – цепной или ременной).
- На промежуточный вал закрепите ведомую звезду от двигателя и ведущую звезду для колеса.
- Между промежуточным валом и задним колесом протяните вторую цепь или ремень. Ведомая звезда на колесе должна быть закреплена с помощью адаптера на спицах или напрямую на втулке.
Передаточное число рассчитывайте исходя из следующих параметров:
- Максимальная скорость – 40–50 км/ч.
- Обороты двигателя – 3000–7000 об/мин.
- Диаметр колеса – 26 дюймов (или другой актуальный размер).
Пример: двигатель 3000 об/мин, задняя звезда на колесе – 44 зуба, ведущая – 11 зубьев. Передаточное число – 4:1. Это допустимо для старта с места и набора скорости до 45 км/ч.
Цепь используйте мотоциклетную или велосипедную BMX-типа с усиленными звеньями. Проверяйте натяжение после каждой поездки. Для удобства установите натяжитель цепи на пружине.
Модификация тормозной системы под увеличенную нагрузку
Стандартные велосипедные тормоза не рассчитаны на массу и скорость мотоцикла, поэтому их необходимо заменить или усилить. Оптимальный вариант – установка дисковых тормозов с гидравлическим приводом. Они обеспечивают стабильное торможение при высоких нагрузках и не теряют эффективности при нагреве.
Передний тормоз: рекомендуется установить дисковый тормоз диаметром не менее 160 мм. Для мотоцикла с увеличенной массой подойдет ротор 180 мм или 203 мм. Используйте суппорты с двумя или четырьмя поршнями для равномерного распределения усилия.
Задний тормоз: может остаться механическим дисковым или также быть гидравлическим, но размер ротора достаточно 160 мм. Механика потребует точной регулировки троса и качественных колодок с высоким коэффициентом трения.
Тормозные колодки должны иметь состав с устойчивостью к перегреву – керамические или металлические. Это исключит спад тормозного усилия при длительном использовании.
Для гидравлической системы используйте тормозную жидкость DOT 4 или DOT 5.1, меняйте ее не реже одного раза в год. При монтаже тщательно прокачайте систему, чтобы исключить воздушные пробки.
Замена ручек тормоза на усиленные модели с регулируемым вылетом улучшит контроль. Дополнительно укрепите крепления суппортов на раме и вилке, чтобы предотвратить их смещение при нагрузках.
Подключение электрики: зажигание, стартер, фара
Для подключения зажигания потребуется выключатель с ключом или тумблер, который замыкает цепь питания катушки зажигания. Используйте провода с сечением не менее 1,5 мм², чтобы избежать перегрева. Катушка подключается к аккумулятору через предохранитель на 10 А.
Стартер подключают параллельно к аккумулятору с помощью реле стартера, способного выдержать ток до 30 А. Реле включается кнопкой на руле, что позволяет исключить постоянное включение стартера и защищает цепь. Провода от аккумулятора к реле и от реле к стартеру должны иметь сечение не менее 4 мм².
Для фары используйте светодиодный или галогенный модуль на 12 В. Подключение происходит через отдельный выключатель на руле. Рекомендуется установить предохранитель на 7,5 А в цепь питания фары. Провода от аккумулятора к фаре лучше прокладывать в изоляционной гофре, чтобы исключить короткое замыкание и повреждения при вибрациях.
Проверка конструкции на прочность и тестовая обкатка
После сборки важно проверить надежность креплений двигателя, рамы и узлов трансмиссии. Для этого применяют нагрузочные испытания: с помощью домкрата или подставок нагрузите колесо весом не менее 100 кг на 5–10 минут. Внимательно осмотрите сварные швы, болты и гайки на наличие деформаций и люфтов.
Крепления двигателя должны не иметь люфта и вибраций при легком покачивании. При обнаружении трещин усиливайте стыки дополнительными пластинами или болтами с пружинными шайбами.
Тормозная система проверяется отдельно. Прокатитесь на велосипеде с минимальной скоростью, резко нажимая на тормоз. Если тормозная сила слабая, отрегулируйте трос или замените колодки.
Обкатку проводят сначала на ровной, открытой площадке, постепенно увеличивая скорость от 5 до 20 км/ч. Следите за нагревом двигателя и трансмиссии. При повышении температуры свыше 60°C остановитесь, дайте остыть, проверьте смазку и крепления.
После первичной обкатки проедьте 10–15 км по разным покрытиям, фиксируя поведение машины. Обратите внимание на устойчивость рамы, отсутствие посторонних звуков и стабильность работы двигателя.
Регулярно проверяйте состояние крепежа и уровни масла (если используется моторное масло). Любые изменения в работе или появление люфтов требуют немедленного устранения для безопасности дальнейшей эксплуатации.
Вопрос-ответ:
Какие основные детали понадобятся для переоборудования велосипеда в мотоцикл своими руками?
Для переделки велосипеда в мотоцикл потребуются следующие детали: небольшой двигатель (обычно бензиновый объемом от 49 до 80 см³), топливный бак, цепь или ремень для передачи движения, сцепление, карбюратор, выхлопная труба и система зажигания. Также понадобятся крепежные элементы и инструменты для монтажа. Важно подобрать двигатель, подходящий по размерам и весу, чтобы конструкция оставалась управляемой.
Насколько сложно установить двигатель на обычный велосипед без специальных навыков?
Монтаж двигателя на велосипед не требует глубоких технических знаний, но потребует терпения и аккуратности. Нужно уметь работать с инструментами — гаечными ключами, отвертками, возможно, сваркой. Главное — надежно закрепить двигатель и правильно подключить систему передачи и топливоподачу. Если есть минимальный опыт ремонта техники, задача вполне выполнима самостоятельно, а пошаговые инструкции помогут избежать ошибок.
Какой двигатель лучше выбрать для такой переделки, чтобы сохранить баланс и безопасность?
Для переделки лучше выбрать компактный и легкий двигатель с небольшим объемом, например, 49-50 см³, которые часто используются в бензиновых триммерах или мотор-колесах. Такой двигатель не создаст чрезмерную нагрузку на раму велосипеда и позволит сохранить управляемость. Мощность должна быть достаточной для поддержания скорости до 40-50 км/ч без резких рывков. Слишком мощный мотор может привести к ухудшению устойчивости и увеличит риск поломок.
Какие меры безопасности нужно соблюдать после переделки велосипеда в мотоцикл?
После установки двигателя на велосипед стоит провести тщательную проверку всех систем: надежность креплений, исправность тормозов и сцепления, правильность установки выхлопной системы. Необходимо использовать защитную экипировку — шлем, перчатки и закрытую одежду. Запрещено ездить по загруженным дорогам без регистрации транспортного средства. Рекомендуется ограничивать скорость и избегать резких маневров, чтобы сохранить стабильность и контроль над аппаратом.
