Создание каретки для фрезера своими руками – это отличный способ повысить точность и удобство работы с этим инструментом. Такие каретки позволяют точно перемещать фрезер по заготовке, а значит, улучшить качество обработки материалов. В этом руководстве мы подробно разберем все этапы изготовления каретки, начиная от выбора материалов до сборки и настройки.
Материалы и инструменты. Для изготовления каретки вам понадобятся следующие материалы: алюминиевый профиль для каркаса, металлические или пластиковые направляющие для скольжения, подшипники или ролики для обеспечения плавности хода, а также крепежные элементы. Из инструментов потребуются: дрель, фрезер, сварочный аппарат (или другой способ соединения элементов), а также ручные инструменты для обработки и точной подгонки деталей.
Конструкция и проектирование. Основное внимание стоит уделить проектированию каретки, так как от этого зависит точность и долговечность устройства. Начните с чертежа, учитывая размеры вашего фрезера и предполагаемый тип работы. Каретка должна быть достаточно жесткой, чтобы избежать колебаний при движении, и в то же время легкой для удобства эксплуатации.
Сборка и регулировка. На этапе сборки важно тщательно подогнать все элементы. Перепроверяйте размеры, чтобы избежать перекосов, которые могут снизить точность работы. После сборки каретки проведите несколько тестов, регулируя натяжение направляющих и подшипников для плавного и равномерного хода.

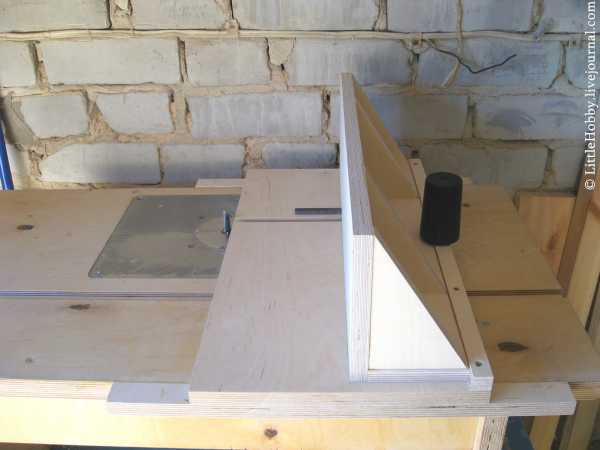

Выбор материалов для каретки фрезера
Правильный выбор материала для каретки фрезера напрямую влияет на её долговечность, точность и устойчивость. Важно учитывать не только механические свойства, но и совместимость с другими элементами фрезера, такими как направляющие и фрезы.
Основные материалы, которые применяются для изготовления каретки фрезера:
- Алюминий – легкий и прочный материал, устойчивый к коррозии. Алюминий легко обрабатывается и обладает хорошими антифрикционными свойствами. Однако он может быть не так жесток, как сталь, что требует дополнительных усилений конструкции.
- Сталь – более тяжелый материал, но с высокой прочностью и износостойкостью. Подходит для кареток, которые будут подвергаться высокими механическим нагрузкам. Для защиты от коррозии рекомендуется покрывать сталь антикоррозийными покрытиями.
- Пластик – используется для менее нагруженных фрезеров. Он не обладает такой высокой прочностью, как металлы, но в некоторых случаях может быть хорошей альтернативой для создания легких и дешевых конструкций. Особенно стоит использовать высокопрочные пластики, такие как полиамид или делрин.
- Медь – применяется реже, но имеет отличные антифрикционные свойства. Медь хороша для кареток, которые будут работать с легкими материалами. Недостаток – высокая стоимость и подверженность износу при интенсивной эксплуатации.
- Комpositы на основе углеродных волокон – высокотехнологичный материал, который сочетает лёгкость и прочность. Применяется для кареток фрезеров, где важна минимизация массы и высокая жесткость. Однако он сложен в обработке и стоит дорого.
При выборе материала также стоит учитывать условия эксплуатации фрезера: если фрезер используется в условиях повышенной влажности, предпочтение стоит отдать материалам, устойчивым к коррозии (например, алюминию с анодированием или нержавеющей стали). Важно также помнить о необходимости подбора соответствующих направляющих для выбранного материала, так как несовпадение характеристик может привести к ухудшению точности работы устройства.
Для самодельных кареток оптимальным вариантом будет алюминий для небольших нагрузок и сталь для более серьёзных конструкций. Важно, чтобы выбранный материал соответствовал требованиям по жесткости, износостойкости и был достаточно легко обработан.
Инструменты для изготовления каретки фрезера
Для создания каретки фрезера понадобятся следующие инструменты:
Режущий инструмент: Для точных и чистых резов используйте фрезы с диаметром 6–12 мм в зависимости от материала и требуемой точности. Для работы с металлом понадобится твердосплавная фреза, а для дерева – обычная углеродистая.
Дрель или шуруповерт: При монтаже каретки и сборке механизма каретки вам потребуется дрель для сверления отверстий под крепежные элементы. Используйте сверла диаметром 3-6 мм для точных отверстий.
Шлифмашина: Для обработки деталей после резки потребуется угловая шлифмашина или ленточная шлифовка. Она поможет сгладить неровности и убрать заусенцы на металлических и деревянных частях каретки.
Тиски и зажимы: Эти инструменты необходимы для надежной фиксации деталей при резке и сборке. Тиски обеспечат точность и безопасность при работе с заготовками, а зажимы пригодятся для удержания элементов в процессе сборки.
Пила по металлу или лобзик: Для работы с заготовками из дерева или легкого металла удобно использовать пилу по металлу или электрический лобзик. Пила по металлу идеально подходит для точных резов в металлических заготовках.
Рулетка и угольник: Для измерений и контроля углов вам потребуются рулетка для определения длины и угольник для проверки прямых углов при сборке каретки.
Сверлильный станок (по желанию): Если есть возможность, используйте сверлильный станок для сверления отверстий под оси и крепежи. Это обеспечит большую точность при расположении отверстий.
Сварочный аппарат (если необходимо): Если ваш проект предполагает сварку металла, вам потребуется сварочный аппарат для соединения металлических частей каретки. Это может понадобиться для создания жестких конструкций.
При выборе инструментов обращайте внимание на их мощность и точность. Чем качественнее инструмент, тем более надежной и долговечной будет ваша каретка для фрезера.
Процесс изготовления основы каретки фрезера
Основа каретки фрезера – ключевая часть, от которой зависит точность работы устройства. Чтобы изготовить её, понадобится металл с высокой прочностью, например, сталь или алюминий. Процесс начинается с выбора материала и подготовки его к обработке.
1. Подготовка материала: Для основы каретки чаще всего используют алюминиевую пластину толщиной 10-15 мм или сталь. Перед началом работы проверьте материал на наличие дефектов, таких как трещины или неровности, чтобы избежать проблем на следующих этапах.
2. Разметка и вырезка: После того как материал выбран, на его поверхности необходимо отметить размеры основы. Для точности используйте линейку и угольник, а для отметок – маркер или керн. Затем, с помощью циркулярной пилы или ленточной пилы, аккуратно вырезаем деталь по отмеченным линиям. Обратите внимание на прямолинейность среза, так как это повлияет на точность движения каретки.
3. Обработка краёв: После вырезки детали важно обработать её края. Для этого используйте напильник или шлифовальный станок. Края должны быть ровными и гладкими, чтобы избежать излишнего трения в процессе эксплуатации. Пройдитесь по всем сторонам основы, особенно на местах, где будут располагаться направляющие или крепёжные отверстия.
4. Просверливание отверстий: На основе каретки обязательно должны быть отверстия для крепления направляющих и других элементов. Разметьте места для сверления, учитывая точность расположения. Для этого используйте точную угольную разметку и сверло с подходящим диаметром. Операцию выполняйте на сверлильном станке для обеспечения точности. Чтобы отверстия были ровными, обязательно используйте центрирующее сверло или керн для начальной метки.
5. Финальная обработка: После сверления отверстий и окончательной очистки поверхности, обработайте основу от заусенцев и остатков пыли. Для этого используйте шлифовку или зачистку с помощью мелкозернистой наждачной бумаги. Гладкая поверхность предотвратит износ направляющих и обеспечит плавность хода фрезера.
Завершив эти этапы, вы получите прочную и точную основу каретки, готовую для дальнейшей сборки и установки направляющих.
Как установить и закрепить направляющие на каретке
Для установки направляющих на каретке фрезера нужно точно следовать этапам, чтобы обеспечить максимальную точность и стабильность работы. Начните с подготовки каретки и направляющих. Подготовьте поверхность каретки: она должна быть ровной и чистой, чтобы исключить любые отклонения в процессе работы. Направляющие, как правило, представляют собой алюминиевые или стальные шины, которые должны быть точно установлены и зафиксированы на каретке.
Первым шагом является выбор подходящих направляющих. Для фрезера лучше использовать прямые и прочные шины с минимальным люфтом. На практике часто применяют направляющие с роликами, которые обеспечивают плавность движения. Рекомендуется использовать направляющие длиной, соответствующей максимальной рабочей площади фрезера.
Следующий этап – разметка мест для крепления направляющих. Убедитесь, что каретка имеет достаточно места для установки направляющих без перекосов. Сделайте точные отметки с учетом толщины направляющих, чтобы они не выступали за пределы каретки. При необходимости используйте линейку и угольник для проверки прямолинейности разметки.
Теперь приступайте к сверлению отверстий для крепежных элементов. Используйте сверло подходящего диаметра, чтобы не повредить каретку или направляющие. Сверлить отверстия нужно с высокой точностью, иначе при сборке может возникнуть люфт, который повлияет на точность фрезеровки. После сверления очистите отверстия от пыли и грязи, чтобы обеспечить надежное закрепление.
Для крепления направляющих используйте винты и гайки. Желательно выбирать крепеж с антикоррозийным покрытием, чтобы обеспечить долговечность конструкции. Важно, чтобы винты не были слишком длинными, так как это может повлиять на точность установки. Закручивайте винты равномерно, чтобы исключить возможные деформации направляющих.
После закрепления направляющих проверьте их положение с помощью уровня или штангенциркуля. Направляющие должны быть строго параллельны друг другу и находиться на одной оси. Если каретка оснащена роликовыми направляющими, проверьте их плавность движения, убедившись, что нет заеданий или люфта.
В завершение, убедитесь, что все крепежи затянуты, но не перетянуты, чтобы избежать повреждения материалов. Проверяйте каретку после нескольких часов работы, чтобы убедиться, что направляющие не ослабли и не требуют повторной регулировки.

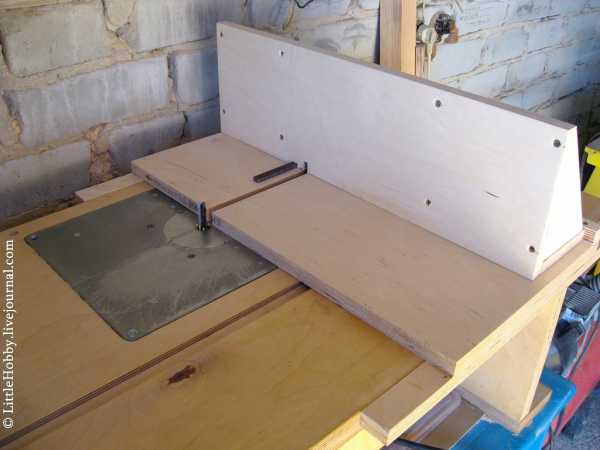

Монтаж механизма движения каретки и фрезера
Выбор направляющих зависит от типа фрезера и требуемой точности. Для простых конструкций подойдут направляющие из стали или алюминия, но для более высоких нагрузок и долговечности лучше использовать карбоновые или бронзовые направляющие. При монтаже их необходимо закрепить на подложке, соблюдая максимальную горизонтальность, чтобы избежать перекосов при движении.
Установка привода может быть выполнена двумя основными способами: механическим (через шкивы и ремни) или электрическим (с использованием шагового мотора и редуктора). Механический привод проще в установке и обслуживании, но не всегда дает необходимую точность. Электрический привод позволяет достичь высокой точности позиционирования каретки, но требует настройки и более сложного монтажа.
Для крепления каретки к направляющим используют подшипники или скользящие элементы из тефлона. Важно, чтобы зазор между кареткой и направляющими был минимальным, но без излишнего трения. Также необходимо предусмотреть возможность регулировки, чтобы компенсировать возможные деформации или износ деталей.
Система фиксации фрезера должна быть жесткой и надежной, чтобы исключить вибрации и смещения во время работы. Фрезер крепится к каретке с использованием винтов и уголков, обеспечивая точное позиционирование в трех плоскостях. При монтаже важно заранее предусмотреть возможность регулировки угла наклона фрезера относительно рабочей поверхности.
После сборки и установки всех компонентов необходимо проверить механизм на плавность хода. Для этого каретку нужно несколько раз провести по направляющим на разных скоростях и с различными нагрузками, чтобы убедиться в отсутствии заеданий или люфта. Настройка подшипников и систем регулировки поможет устранить возможные отклонения.
Настройка каретки для точности работы фрезером
Для обеспечения точности работы фрезера необходимо правильно настроить каретку, которая служит основой для движения рабочего инструмента. Несоответствие параметров каретки может повлиять на качество обработки материала. Рассмотрим основные этапы настройки.
Первым шагом является проверка параллельности направляющих. Непараллельность направляющих приводит к перекосу фрезы, что в свою очередь вызывает неровности на обрабатываемой поверхности. Для проверки используйте точный угольник или шаблон. Направляющие должны быть строго параллельны друг другу и ровно установлены относительно основания фрезера.
Следующий этап – регулировка зазора между направляющими и кареткой. Это критично для обеспечения минимального люфта, который может негативно сказаться на точности. Для этого используйте регулировочные винты или гайки. Зазор должен быть минимальным, но каретка должна двигаться без усилий. Превышение зазора приведет к непредсказуемым колебаниям фрезы, что ухудшит качество работы.
После этого рекомендуется провести тестирование работы каретки с фрезером на небольшом участке материала. Это поможет выявить потенциальные дефекты, такие как вибрации или неравномерное движение. В случае обнаружения таких проблем, стоит заново проверить все элементы на наличие люфта или повреждений.
Также стоит уделить внимание системе крепления каретки. Необходимо удостовериться, что все винты и крепежи затянуты должным образом, так как слабые соединения могут привести к шатанию каретки во время работы, что в свою очередь скажется на точности фрезеровки.
После проверки всех этих параметров, стоит еще раз убедиться, что каретка движется плавно, без заеданий, и зазор между ней и направляющими минимален. Точность каретки напрямую влияет на конечный результат работы фрезером, поэтому уделяйте достаточно времени на настройку каждого элемента.
Вопрос-ответ:
Какие материалы понадобятся для изготовления каретки для фрезера своими руками?
Для создания каретки для фрезера потребуется несколько материалов, среди которых: фанера или ДСП для основы, алюминиевый профиль или стальной уголок для каркаса, подшипники для движения, крепежные элементы, а также различные механизмы для регулировки (например, винты или эксцентрики). Для обеспечения гладкости движения каретки можно использовать скользящие пластины или фторопластовые вставки.
Как правильно выбрать подшипники для каретки фрезера?
Подшипники для каретки фрезера должны быть высокого качества, чтобы обеспечить долговечность и точность работы. Оптимальный выбор — это подшипники с герметичной защитой от пыли и влаги, так как они будут лучше защищены от загрязнений. Диаметр подшипников следует подбирать в зависимости от диаметра валов, на которых будет двигаться каретка. Лучше всего использовать подшипники с глубокой канавкой для увеличения срока службы.
Какие особенности нужно учитывать при проектировании каретки для фрезера?
При проектировании каретки важно учесть несколько ключевых моментов. Во-первых, конструкция должна обеспечивать стабильность и минимальное люфтование. Во-вторых, необходимо продумать механизм регулировки положения каретки, чтобы можно было точно настроить фрезу по высоте или углу наклона. Также важно позаботиться о простоте сборки и обслуживаемости конструкции, чтобы можно было легко заменить поврежденные элементы или настроить работу фрезера.
Можно ли использовать готовую каретку от другого устройства для фрезера?
Да, возможно использовать каретку от другого устройства, если она подходит по размерам и конструкции. Однако при этом важно учитывать, что каретка должна быть совместимой с фрезером по всем параметрам: высоте, ширине и типу крепления. Иногда лучше сделать свою каретку с нуля, так как это дает больше гибкости в проектировании и позволяет создать более точное и устойчивое соединение с фрезером.
Как добиться точности при изготовлении каретки для фрезера своими руками?
Для обеспечения точности при изготовлении каретки нужно соблюдать несколько простых правил. Во-первых, важно использовать качественные инструменты для резки и сверления, чтобы обеспечить четкие и ровные линии. Во-вторых, стоит внимательно подходить к сборке каретки, проверяя правильность углов и размеров на каждом этапе. Также полезно использовать шаблоны и уровни, чтобы убедиться, что все детали расположены на нужной высоте и в нужной плоскости.
Как сделать каретку для фрезера своими руками?
Для того чтобы сделать каретку для фрезера, нужно тщательно подготовить материалы и инструменты. Вам понадобятся металлические или деревянные заготовки, направляющие, подшипники и крепежные элементы. В первую очередь, вырезаете основу каретки, которая будет крепиться к фрезеру, и прикрепляете к ней направляющие. Затем, с помощью подшипников, создаете механизм, позволяющий каретке перемещаться по направляющим без заеданий. Обратите внимание на точность всех измерений и правильность монтажа, чтобы обеспечить плавное движение фрезера и высокое качество работы.
