Картофельная пушка – это импровизированное пневматическое или газовое устройство, способное выстреливать картошку на десятки метров. В основе конструкции – труба из ПВХ, система воспламенения и камера сгорания. При правильной сборке и соблюдении техники безопасности пушка не только демонстрирует эффектный выстрел, но и служит наглядным примером работы газодинамики и давления.
Для сборки потребуется труба ПВХ диаметром 50–75 мм (ствол), муфта и камера сгорания диаметром 100–150 мм, герметик, пропановый или аэрозольный источник топлива, а также пьезоэлемент от зажигалки или гриля. Важно использовать трубы, рассчитанные на высокое давление – они маркируются как «Pressure Rated». Пренебрежение этим требованием может привести к разрыву конструкции при выстреле.
Одним из ключевых моментов является правильный расчёт объёма камеры сгорания относительно длины и диаметра ствола. Оптимальное соотношение – 1:1,5. Это обеспечивает стабильное давление и максимальную дальность выстрела. После сборки все соединения должны быть проверены на герметичность. Использовать рекомендуется силиконовый герметик и прочную резьбовую фиксацию.
Важно: запуск картофельной пушки допустим только на открытом пространстве, вдали от людей, животных и зданий. Перед каждым использованием необходимо убедиться в исправности устройства, а также использовать защитные очки. Нарушение техники безопасности может привести к травмам.
Выбор типа картофельной пушки: аэрозольная или пневматическая
Аэрозольная картофельная пушка использует воспламеняемый аэрозоль (дезодорант, лак, газ) в качестве топлива. Зажигание осуществляется с помощью пьезоэлемента или электрозапала. Конструкция проста: камера сгорания, труба-ствол, система поджига. Диаметр ствола обычно 50 мм, оптимальная длина – от 80 до 120 см. Камера сгорания должна быть герметичной и объемом примерно в 1,5 раза больше объема ствола. Преимущество – дешевизна и доступность материалов. Недостаток – нестабильность мощности и риск взрыва при избытке газа.
Пневматическая картофельная пушка работает за счёт сжатого воздуха. Камера давления заполняется насосом, компрессором или автомобильным насосом. Спуск – через кран или клапан. Такая конструкция требует герметичных соединений и надежной запорной арматуры. Рабочее давление – от 4 до 8 атмосфер, в зависимости от толщины труб и прочности фитингов. Ствол должен выдерживать давление, поэтому предпочтительны металлопластиковые или стальные трубы. Преимущества: высокая точность, регулируемая мощность, безопасность при правильной сборке. Недостаток – более сложная конструкция и необходимость насоса.
Выбор зависит от целей: для простых опытов подойдёт аэрозольный вариант, для мощных и точных запусков – пневматический.
Подбор и подготовка материалов для сборки корпуса
Для изготовления прочного и безопасного корпуса картофельной пушки подойдёт ПВХ-труба диаметром 50–100 мм. Оптимальная длина – от 60 до 100 см, в зависимости от требуемой дальности выстрела. Использовать металлические трубы не рекомендуется из-за риска разрыва при сгорании топлива.
Необходимо также приобрести ПВХ-муфту с резьбой и заглушку для создания камеры сгорания. Диаметр камеры должен быть больше диаметра ствола – 100–150 мм, длиной 20–30 см. Муфта позволяет надёжно соединить ствол и камеру сгорания, а также установить съёмную крышку для подачи топлива и вентиляции.
Все элементы должны быть рассчитаны на давление не менее 6 атмосфер. Использовать сантехнические клеи, устойчивые к температуре выше 150 °C, например, клей на основе тетрагидрофурана (THF). Поверхности перед склеиванием обязательно обезжирить ацетоном, зачистить наждачной бумагой для лучшего сцепления.
Для герметичности стыков следует использовать ПВХ-герметик. Не допускается наличие трещин, сколов и деформаций на трубах – даже незначительные дефекты снижают безопасность конструкции. Все резьбовые соединения уплотняются фум-лентой.
Инструкция по сборке камеры сгорания и ствола
Для камеры сгорания подойдет ПВХ-труба диаметром 100 мм и длиной 40 см. Используйте трубу, рассчитанную на давление не менее 6 бар. Один конец герметично заглушите с помощью торцевой заглушки с резьбовым отверстием для установки пьезозажигалки или свечи зажигания. Перед установкой обезжирьте соединяемые поверхности ацетоном и используйте ПВХ-клей для надежной фиксации.
Во второй конец камеры вставьте редукционное кольцо с переходом на трубу ствола диаметром 50 мм. Переход должен быть плотным, с минимальным зазором. Для герметичности нанесите клей по всей окружности соединения. Убедитесь, что ось ствола строго соосна с камерой сгорания, чтобы избежать перекоса и потери давления при выстреле.
Ствол выполните из ПВХ-трубы диаметром 50 мм и длиной от 80 до 120 см. Оптимальная длина зависит от объема камеры и топлива, но 100 см – универсальное решение. Ствол должен быть ровным, без изгибов и дефектов внутренней поверхности. Это снижает сопротивление движению снаряда и увеличивает дальность выстрела.
После полной сборки проверьте герметичность всех соединений: при закрытом выходе ствола впрысните воздух в камеру и следите за утечками. Плохо проклеенные участки приведут к потере мощности или разрушению конструкции. Только после успешной проверки можно переходить к установке воспламенителя и тестированию устройства.

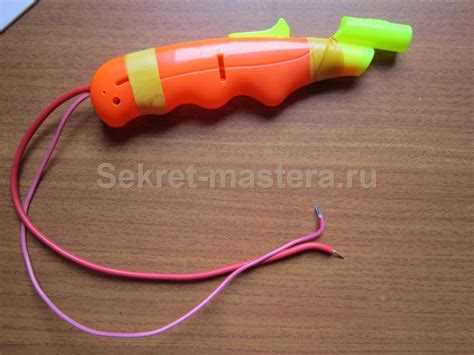

Монтаж запального механизма и системы воспламенения
- Просверлите отверстие в камере сгорания диаметром под резьбу пьезоэлемента (обычно 10–12 мм). Убедитесь в плотной посадке – утечки недопустимы.
- Закрепите пьезоэлемент через пластиковую или резиновую шайбу. Контактная зона должна быть герметичной, используйте эпоксидный клей или силикон.
- Установите два металлических электрода внутри камеры сгорания. Расстояние между ними – 4–7 мм. Расположение – напротив друг друга, ближе к центру камеры.
Проверьте искрообразование до полной сборки. При нажатии кнопки между электродами должна стабильно проскакивать яркая искра. В случае отсутствия искры – проверьте зазоры и целостность контактов.
Электроды не должны касаться стенок камеры – возможен пробой и потеря искры. Для надёжной фиксации применяйте термостойкие пластиковые держатели или зажимы из диэлектрического материала.
Правила безопасной эксплуатации и хранения пушки
Неправильное обращение с картофельной пушкой может привести к травмам или повреждению имущества. Чтобы избежать этого, соблюдайте следующие рекомендации:
- Запрещено использовать пушку вблизи людей, животных, автомобилей, зданий и объектов с легковоспламеняющимися материалами.
- Всегда направляйте ствол исключительно в сторону открытого пространства, с учетом возможного отклонения траектории.
- Не применяйте самодельные воспламенители без изоляции и прочного крепления. Используйте пьезоэлементы от газовых зажигалок или электрозажигание от гриля с надёжной фиксацией.
- При заправке аэрозольного топлива строго дозируйте количество: 1–2 секунд впрыска достаточно. Избыток может вызвать разрыв камеры.
- Проветривайте камеру сгорания перед каждым повторным выстрелом во избежание скопления горючей смеси.
- Не допускается эксплуатация при повреждениях корпуса, трещинах или деформациях деталей.
- Категорически запрещено использование металлических снарядов или предметов, отличных от картофеля. Это повышает риск пробоя и травмирования.
- Перед выстрелом убедитесь в герметичности соединений, особенно резьбовых и клеевых.
Для хранения пушки придерживайтесь следующих условий:
- Храните устройство в сухом помещении при температуре от +5 до +30 °C.
- Не оставляйте пушку с остатками топлива внутри – прочищайте и проветривайте камеру после каждого использования.
- Размещайте пушку вне доступа детей и домашних животных, желательно в запираемом шкафу или на высоких полках.
- Периодически проверяйте корпус на герметичность и отсутствие микротрещин, особенно после интенсивной эксплуатации.
Проверка герметичности и тестовый запуск
После сборки пушки обязательно проверить соединения на отсутствие утечек воздуха. Для этого плотно закройте выходное отверстие и нагнетите давление с помощью насоса или компрессора, контролируя манометром значение до 2–3 бар. На местах стыков и резьбовых соединений нанесите мыльный раствор: если появятся пузырьки – герметичность нарушена. Устраните протечки с помощью уплотнительной ленты или дополнительного клея.
Для первого запуска используйте минимальное количество пороха – не более 1 грамма сухого топлива. Разместите снаряд с плотной посадкой, но не слишком туго, чтобы избежать заклинивания. Подожгите заряд дистанционно с помощью длинного фитиля или электрического воспламенителя. Следите за направлением пушки, избегайте людей и горючих материалов в зоне огня.
Если при выстреле давление быстро падает, а снаряд не вылетает или появляется посторонний свист, повторно проверьте все соединения и уплотнения. Оптимальная герметичность обеспечивает равномерное накопление давления, что повышает дальность и точность полета снаряда.
После успешного тестового выстрела дайте пушке остыть и осмотрите корпус на предмет микротрещин и деформаций. При возникновении повреждений замените повреждённые части и повторите проверку герметичности.
Рекомендации по выбору боеприпасов и топлива
Оптимальные боеприпасы для картофельной пушки – картофель среднего размера с плотной структурой, без видимых повреждений. Крупные клубни часто застревают в стволе, мелкие – снижают дальность выстрела из-за низкой массы. Диаметр картофелины должен быть на 1–2 мм больше внутреннего диаметра трубы для плотной посадки и герметичности.
Для топлива рекомендуются легко воспламеняемые аэрозоли с высокой энергетической плотностью. Наиболее эффективны бытовые баллончики с сжатым газом: баллончики с растворителем на основе ацетона или спиртов. Заправлять топливную камеру необходимо тонкой струей, чтобы избежать избытка, способного вызвать обратный удар.
Объем топлива должен составлять 15–20 мл на камеру объёмом 1 литр. Превышение объема приводит к опасности детонации, недостаток – снижает мощность выстрела. Перед зарядкой топлива камеру следует проветрить для удаления остатков предыдущих горючих паров.
Использование альтернативных жидкостей, например, бензина или керосина, не рекомендуется из-за риска сильных вспышек и повреждения устройства. Газовые смеси с пропаном и бутаном допустимы, если имеется точный контроль подачи и вентиляции.
Для воспламенения лучше использовать электрическую искру или пьезоэлемент с задержкой подачи искры для безопасного срабатывания. Классические спички или зажигалки увеличивают риск ожогов и повреждения пушки.
Вопрос-ответ:
Какие материалы и инструменты нужны для изготовления картофельной пушки своими руками?
Для создания картофельной пушки потребуется металлическая или пластиковая труба диаметром около 5–7 см для ствола, баллон с пропаном или другой газ для воспламенения, фитиль или электрозапал, а также переходники и заглушки для герметичности. Из инструментов понадобятся пила для труб, дрель с набором сверл, клещи, отвертки и возможно сварочный аппарат или клей для пластика. Важно выбрать прочные и надежные материалы, чтобы обеспечить безопасность при использовании.
Как сделать запуск картофельной пушки безопасным и избежать травм?
Для безопасности нужно тщательно проверить герметичность соединений, использовать защитные очки и перчатки, держать пушку строго в направлении, где нет людей и животных. Не стоит использовать слишком большие порции топлива или картофеля, чтобы не создать чрезмерное давление. Запал лучше использовать дистанционный или с длинным проводом, чтобы руки находились подальше от зоны воспламенения. Также рекомендуется проверить все детали перед каждым запуском на наличие повреждений.
Можно ли использовать другие овощи вместо картофеля для запуска пушки, и как это повлияет на работу?
Да, можно применять другие плотные овощи или фрукты, например, морковь или яблоки, но они должны плотно входить в ствол и создавать достаточное сопротивление для хорошей герметичности. Чем плотнее и тверже снаряд, тем лучше результат — дальность и точность выстрела увеличиваются. Мягкие или пористые овощи могут распадаться внутри и снижать давление газа, что уменьшит мощность. Также стоит учитывать, что размер снаряда должен соответствовать диаметру трубы, иначе запуск будет неэффективным.
Как правильно подобрать длину и диаметр трубы для картофельной пушки?
Диаметр трубы выбирается с учетом размера картофеля — обычно это 5–7 см, чтобы снаряд плотно входил и не проходил свободно. Длина трубы влияет на мощность выстрела: более длинный ствол дает больше пространства для расширения газа, увеличивая скорость снаряда, но слишком длинная труба может привести к потерям давления. Обычно длина варьируется от 50 до 100 см. При выборе стоит учитывать удобство использования и безопасные параметры давления для используемого топлива.
Каким способом лучше всего осуществлять воспламенение топлива в картофельной пушке?
Самым надежным способом является использование электрического запала, который позволяет дистанционно поджигать газ, снижая риск ожогов. Если электрического запала нет, можно использовать длинную зажигалку или фитиль, но при этом нужно соблюдать осторожность и держать руки подальше от зоны воспламенения. Важно, чтобы топливо хорошо перемешалось с воздухом внутри трубы перед поджогом — для этого после заправки трубы газом рекомендуется немного покрутить пушку или дать газу распространиться. Нельзя поджигать топливо сразу после заливки, чтобы избежать сильного всплеска.
Какой материал лучше использовать для изготовления ствола картофельной пушки?
Для ствола обычно выбирают трубы из пластика или металла с гладкой внутренней поверхностью. Пластиковые трубы (например, ПВХ) удобны в обработке и доступны, но стоит убедиться, что они прочные и способны выдерживать давление, чтобы избежать разрыва при выстреле. Металлические трубы более надежны, но их обработка требует специального инструмента и навыков. Главное — обеспечить плотное прилегание картофеля и герметичность ствола.
