Катушка Тесла – высокочастотный трансформатор, создающий высоковольтные разряды. Для самостоятельной сборки потребуется точный подбор компонентов и соблюдение техники безопасности. Ключевые элементы – первичная и вторичная обмотки, конденсатор, искровой промежуток и источник питания с напряжением от 12 В до 24 В постоянного тока.
Для вторичной обмотки используется медный эмалированный провод диаметром 0,2–0,3 мм, намотанный на цилиндр из ПВХ трубки диаметром 50–70 мм с количеством витков 700–1000. Первичная обмотка выполняется толстым проводом с 5–10 витками. Конденсатор лучше собрать из нескольких последовательно-параллельно соединённых керамических конденсаторов на напряжение не менее 2 кВ.
Искровой разряд регулируется за счёт расстояния между электродами – оптимальное значение для начальных экспериментов составляет 2–3 мм. Источник питания должен обеспечивать стабильное напряжение и защиту от коротких замыканий. Перед запуском необходимо проверить надёжность всех соединений и изоляцию, чтобы избежать пробоев и повреждений.
Выбор и подготовка материалов для катушки Тесла
Для намотки вторичной катушки нужен каркас из немагнитного материала, устойчивого к механическим нагрузкам и нагреву. Чаще всего используют трубки из ПВХ с диаметром 50–70 мм и длиной 300–400 мм. Каркас должен быть гладким, чтобы не повредить изоляцию провода при намотке.
Первичная обмотка делается из медного трубчатого или толстого провода сечением 2–5 мм². Оптимальное количество витков – 5–10, для возможности регулировки емкости и резонансной частоты. Каркас первичной обмотки изготавливают из фанеры или оргстекла для удобства крепления и настройки.
Конденсаторы для первичного контура выбираются с рабочим напряжением не ниже 10 кВ. Лучше использовать MMC-конденсаторы (многослойные пленочные), которые обеспечивают высокую надежность и малые потери при высоких частотах.
В качестве искрового промежутка используют регулируемый разрядник с электродами из меди или латунных трубок диаметром 8–10 мм. Расстояние между электродами настраивается от 3 до 7 мм в зависимости от желаемого разряда.
Для крепежа и изоляции применяются стойкие к высоким напряжениям материалы: полиэтиленовые втулки, тефлоновые изоляторы, а также термостойкий клей. Все контакты должны быть тщательно пропаяны и защищены от случайного замыкания.
Изготовление первичной и вторичной обмоток
Первичная обмотка катушки Тесла обычно выполняется из толстого медного провода сечением 1,5–3 мм². Количество витков варьируется от 5 до 10, а форма – обычно плоская спираль с диаметром 15–20 см. Важно обеспечить плотное и равномерное укладывание витков, с минимальными зазорами, для снижения индуктивных потерь и улучшения передачи энергии.
Для крепления первичной обмотки используют изолирующую основу из ПВХ или фанеры толщиной не менее 5 мм. Между витками рекомендуется прокладывать тонкую изоляционную ленту или лаковую пропитку для предотвращения пробоев при высоком напряжении.

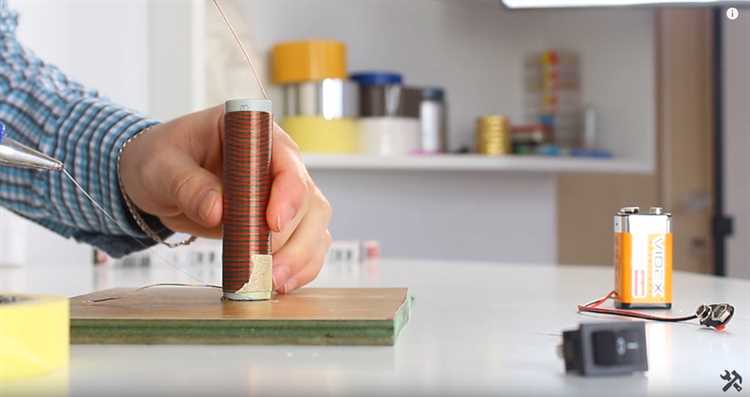

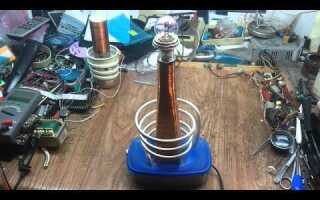

Вторичная обмотка выполняется из тонкого эмалированного провода с диаметром 0,2–0,4 мм. Количество витков находится в диапазоне 700–1500, длина катушки – около 40–50 см, диаметр – 5–7 см. Витки укладывают равномерно и плотно, избегая перекручиваний и натяжений.
Для намотки вторичной обмотки применяется цилиндрическая форма с гладкой поверхностью, желательно из пластика или акрила. После намотки обмотку покрывают несколькими слоями эпоксидного лака или парафина для закрепления провода и улучшения изоляции.
Сопротивление вторичной обмотки должно оставаться минимальным – менее 100 Ом, что достигается использованием тонкого провода и правильной намоткой. Важно, чтобы начало и конец обмотки были четко маркированы для правильного подключения в схеме.
Сборка и монтаж резонансного контура

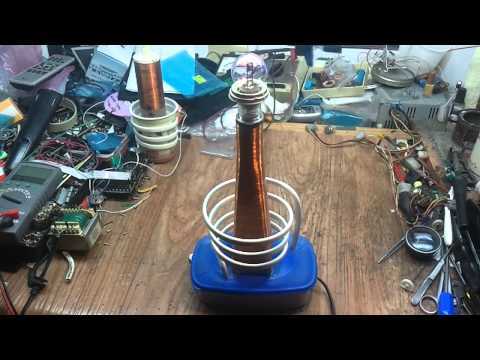

Резонансный контур катушки Тесла состоит из первичной катушки и конденсатора. Для первичной катушки используется толстая медная трубка или проволока сечением не менее 5 мм², намотанная 3–5 витками с шагом 10–15 мм. Диаметр первичной катушки должен составлять 15–25 см в зависимости от размеров вторичной катушки.
Конденсатор выбирается в диапазоне 10–30 нФ с рабочим напряжением не ниже 10 кВ. Наиболее надежны стеклянные или полипропиленовые конденсаторы высокого напряжения. Конденсатор и первичная катушка соединяются последовательно, формируя колебательный контур.
Для точной настройки резонанса измерьте индуктивность первичной катушки с помощью LCR-метра. Затем рассчитайте резонансную частоту по формуле f = 1 / (2π√(LC)), где L – индуктивность в Генри, C – емкость в Фарадах. Добейтесь совпадения резонансной частоты с частотой вторичной катушки, регулируя количество витков или емкость конденсатора.
Монтаж производится на негорючей плоской основе с хорошей изоляцией. Контактные соединения должны быть пайкой или крепкими болтовыми соединениями с медными шайбами, чтобы минимизировать сопротивление и нагрев. Обязательно используйте изоляционные прокладки и дистанционные стойки из материалов с высоким диэлектрическим сопротивлением.
После сборки проведите проверку на короткое замыкание и соответствие индуктивности и емкости перед подачей высокого напряжения. Тщательная сборка и точная подстройка резонансного контура обеспечат стабильную работу катушки Тесла с максимальной отдачей.
Подключение и настройка системы питания
Для питания катушки Тесла необходим высоковольтный источник с выходным напряжением от 9 кВ до 15 кВ и током не менее 30 мА. Оптимально использовать трансформатор от микроволновой печи (МТТ), который обеспечивает стабильное напряжение 2–3 кВ на первичной обмотке.
Перед подключением трансформатора требуется проверить его изоляцию и убедиться в отсутствии пробоев. Подключайте первичную обмотку через разрядник – искровой промежуток длиной 5–7 мм, изготовленный из медных электродов, что защитит цепь от перенапряжений.
Источник питания подключайте через дроссель с индуктивностью 1–2 мГн для сглаживания токовых импульсов и снижения помех. Для контроля тока используйте амперметр с пределом до 5 А в цепи первичной обмотки.
Настройка системы питания включает регулировку искрового промежутка и подачи напряжения. Расстояние между электродами настраивайте так, чтобы при включении возникал устойчивый пробой без чрезмерного искрения. Плавно увеличивайте напряжение питания, контролируя температуру трансформатора и отсутствие дымления.
Важен качественный заземляющий контур с сопротивлением не выше 10 Ом. Подключайте землю непосредственно к корпусу катушки и источнику питания для предотвращения наводок и повышения безопасности.
Запрещается использовать неисправные кабели и соединения с плохим контактом – это вызывает перегрев и снижает КПД системы. Все соединения должны быть выполнены медным проводом с сечением не менее 2,5 мм².
Регулярно проверяйте все компоненты питания перед запуском для исключения коротких замыканий и повреждений изоляции.
Безопасные методы запуска и контроля работы катушки
Перед запуском убедитесь в исправности изоляции проводов и отсутствии повреждений на всех компонентах. Рабочее место должно быть изолировано от легковоспламеняющихся материалов на расстоянии не менее 1,5 метров.
- Используйте индивидуальные средства защиты: непроводящие перчатки, защитные очки с высоким уровнем затемнения, резиновую обувь.
- Подключайте катушку через надежный разрывной элемент, например, автоматический выключатель с номиналом, соответствующим току катушки, чтобы предотвратить перегрузки.
- Обязательно устанавливайте заземление на все металлические части конструкции, чтобы минимизировать риск пробоя и поражения электрическим током.
- Используйте дистанционное управление подачей питания через кнопку с фиксацией или реле, чтобы запуск происходил без непосредственного контакта с катушкой.
Для контроля работы катушки применяйте:
- Вольтметр и амперметр на входе питания для мониторинга токов и напряжений во время работы.
- Термоэлементы или инфракрасный пирометр для контроля температуры трансформатора и катушки, чтобы избежать перегрева.
- Установку световых или звуковых индикаторов, сигнализирующих о включении или аварийном состоянии.
Во время работы держите дистанцию не менее 2 метров от активных частей. Никогда не прикасайтесь к катушке в процессе генерации разрядов. Для безопасного завершения работы отключайте питание через основной выключатель, избегая резких обрывов питания.
Диагностика и устранение типичных неисправностей
Если катушка Тесла не генерирует искры, первым делом проверьте целостность первичной и вторичной обмоток мультиметром. Сопротивление первичной должно быть менее 1 Ом, вторичной – в пределах нескольких кОм. Обрыв или короткое замыкание требуют перемотки или замены.
Отсутствие высокого напряжения может быть связано с неправильной настройкой разрядника. Проверьте зазор между электродами – он должен составлять 3–5 мм для стабильной искры. Если искры нет, попробуйте отрегулировать зазор и очистить электроды от нагара.
Перегрев транзисторов или тиристоров свидетельствует о недостаточном охлаждении или неправильной работе схемы драйвера. Проверьте наличие термопасты и исправность радиаторов, измерьте токи в цепи управления.
Если слышен шум трансформатора без искрения, вероятен сбой в генераторе сигнала или нарушена фаза подключения. Проверьте напряжение на входах драйвера, сравните с технической схемой, при необходимости перепаяйте соединения.
Нестабильная работа с пропуском искр часто связана с плохим контактом в питающих проводах или разряднике. Используйте паяльник для устранения окислений и замените поврежденные кабели.
При возникновении искр в непредназначенных местах проверьте качество изоляции вторичной обмотки и корпуса. Используйте лак для обмоток и замените поврежденные изоляторы, чтобы избежать пробоев.
Для точной диагностики измерьте выходное напряжение осциллографом. Аномалии в форме сигнала укажут на неисправность генератора или неисправный компонент драйвера.
Вопрос-ответ:
Какие основные компоненты нужны для самостоятельной сборки катушки Тесла?

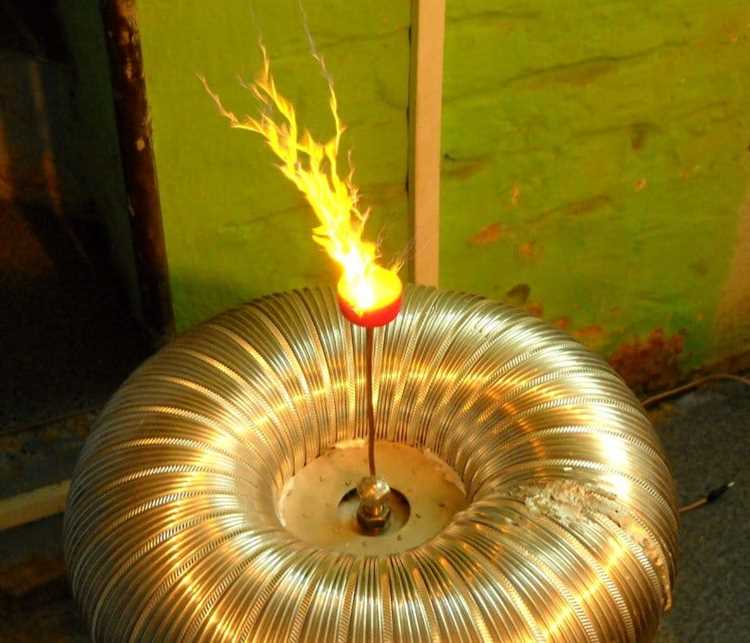

Для сборки катушки Тесла потребуются несколько ключевых деталей: первичная и вторичная обмотки, тороидальный или сферический конденсатор, искровой промежуток, трансформатор для питания и диэлектрический каркас для намотки. Также понадобится подходящая проводка и элементы для крепления и изоляции. Все детали должны быть выбраны с учётом параметров будущей катушки и напряжения питания.
Как правильно намотать вторичную обмотку, чтобы катушка работала стабильно и безопасно?
Вторичная обмотка обычно состоит из множества витков тонкой изолированной проволоки, намотанных плотно и равномерно на цилиндрический каркас. Важно, чтобы витки не перекрывались и не создавали коротких замыканий. Каркас должен быть изготовлен из неметаллического материала, например, пластика или дерева. Диаметр проволоки и число витков выбирают в зависимости от желаемой частоты резонанса катушки. Намотку стоит делать аккуратно, без натяжения, чтобы избежать повреждений изоляции.
Можно ли использовать обычный высоковольтный трансформатор от микроволновой печи для питания катушки Тесла?
Да, трансформатор от микроволновой печи часто применяют для питания катушки Тесла благодаря его способности выдавать высокое напряжение. Однако нужно учитывать, что работа с таким трансформатором требует осторожности — он может быть опасен при неправильном подключении или отсутствии защитных мер. Кроме того, для стабильной работы катушки иногда добавляют дополнительные элементы, например, резисторы и конденсаторы, чтобы снизить риск повреждения и улучшить контроль над искровым промежутком.
Какие меры безопасности нужно соблюдать при эксплуатации самодельной катушки Тесла?
При работе с катушкой Тесла необходимо держать её на безопасном расстоянии, избегать касания металлических частей во время работы и использовать защитные очки. Катушка генерирует высокочастотные высоковольтные импульсы, которые могут вызвать серьёзные поражения электрическим током. Также стоит убедиться, что рядом нет горючих материалов и чувствительной электроники, которая может повредиться от электромагнитных помех. Перед запуском важно проверить все соединения и исправность изоляции.
Как настроить резонанс между первичной и вторичной обмотками катушки Тесла?
Настройка резонанса достигается подбором числа витков первичной и вторичной обмоток и регулировкой емкости конденсаторов в цепи. Частота резонанса первичной обмотки должна совпадать с частотой вторичной. Для этого обычно варьируют количество витков в первичной катушке или изменяют емкость в её цепи, наблюдая за максимальной длиной искры и стабильностью работы. Иногда применяют приборы, например, осциллограф, чтобы точно определить частоты и добиться оптимальной настройки.
Какие материалы и инструменты понадобятся для самостоятельной сборки катушки Тесла дома?
Для сборки катушки Тесла потребуется несколько основных компонентов: медный провод для намотки катушек, изоляционная трубка или цилиндр для каркаса вторичной катушки, трансформатор высокого напряжения, конденсаторы, разрядник (например, искровой промежуток), а также база для крепления элементов. Из инструментов пригодятся паяльник, мультиметр, отвертки и изоляционная лента. Важно подобрать провод с подходящим сечением, чтобы избежать перегрева. Все детали должны быть хорошо изолированы, чтобы минимизировать риск поражения электрическим током и предотвратить короткие замыкания.
Как правильно намотать вторичную катушку, чтобы получить качественный разряд?
Вторичная катушка собирается на цилиндрической основе, например, из пластика или плотного картона. Медный провод нужно наматывать плотно, без зазоров, слои — ровно друг на друга. Количество витков влияет на рабочую частоту устройства, обычно используют несколько сотен витков тонкого провода (0,2–0,4 мм). При этом следует избегать пересечений проводов и изгибов, которые могут вызвать пробой. По завершении намотки катушку стоит покрыть лаком или клеем для фиксации проводов и дополнительной изоляции. Чем аккуратнее выполнена намотка, тем стабильнее и мощнее будет искровой разряд.
