Самодельный кипятильник может стать временным решением в условиях отсутствия стандартного оборудования. Важно понимать принцип его работы: нагревание воды происходит за счёт сопротивления проводника, через который проходит электрический ток. Это значит, что конструкция должна быть не только эффективной, но и безопасной.

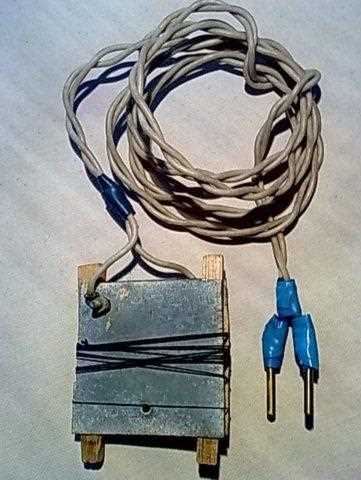

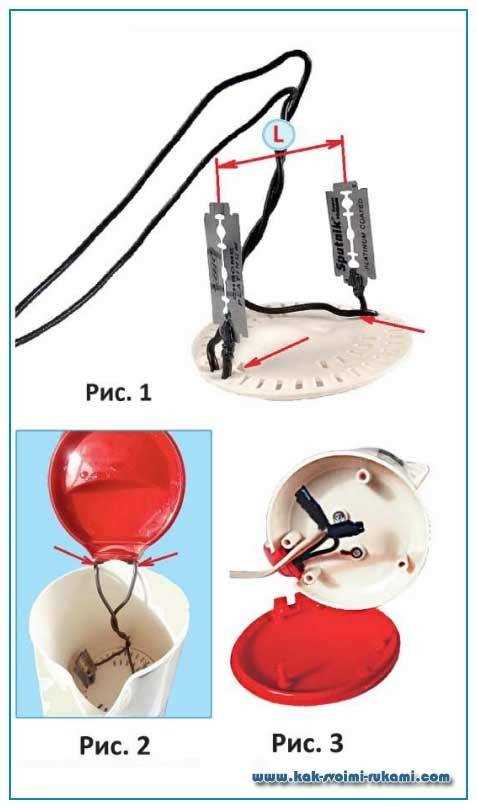

Для создания простейшего кипятильника потребуются: два стальных лезвия (или отрезка проволоки из нержавеющей стали), электрический провод с вилкой, термостойкий держатель (например, деревянная рейка), и изоляционная лента. Лезвия закрепляются параллельно друг другу на расстоянии 1–2 см и соединяются с проводами от вилки. При подключении в сеть, вода между лезвиями замыкает цепь, и происходит её нагрев.
Внимание: использовать подобное устройство можно только при полном погружении в воду, и строго запрещено касаться его или воды во время работы. Подключение должно происходить через УЗО или автомат защиты. Никогда не используйте элементы с медной оголённой поверхностью – медь быстро окисляется и может выделять вредные вещества.
Оптимальный объём воды для такого кипятильника – до 0,5 литра. Время нагрева зависит от мощности конструкции, но в среднем составляет 3–5 минут. Для повышения эффективности можно использовать термостойкую кружку с крышкой, уменьшающую теплопотери. Изготовление устройства требует аккуратности, но при правильном подходе вы получите функциональный и быстрый нагрев воды без специализированных приборов.
Выбор безопасных материалов для нагревательного элемента
При изготовлении кипятильника в домашних условиях критически важно правильно выбрать материалы для нагревательного элемента. Неподходящие металлы могут выделять токсины, быстро разрушаться или стать причиной короткого замыкания. Основное требование – устойчивость к коррозии при высокой температуре и постоянном контакте с водой.
- Нихромовая проволока (NiCr 80/20) – оптимальный выбор. Сплав никеля и хрома обладает высокой электрической сопротивляемостью, выдерживает температуры до 1100 °C и не ржавеет в воде. Диаметр проволоки – от 0.3 до 0.8 мм. Более тонкая проволока перегревается, более толстая – плохо греет.
- Фехраль (FeCrAl) – допустимая альтернатива. Содержит железо, хром и алюминий. Рабочая температура – до 1350 °C, но он быстрее окисляется в воде. Требует герметичной изоляции от прямого контакта с жидкостью.
- Изоляционные элементы: Используйте керамические или стеклотканевые трубки для предотвращения короткого замыкания. Пластик или ПВХ – запрещены, они плавятся и выделяют токсичные соединения при нагреве.
- Контактные зажимы и провода: Подойдут только термостойкие медные провода в силиконовой или стеклотканевой изоляции, рассчитанные на температуру не менее 180 °C. Обычные бытовые провода небезопасны – плавятся при длительном нагреве.
Недопустимо использовать оцинкованную, алюминиевую или стальную проволоку. При нагреве они окисляются, загрязняют воду и быстро теряют проводящие свойства. Также нельзя использовать припой или пайку в зоне нагрева – они теряют прочность при высоких температурах.
Создание спирали из нихромовой проволоки
Для изготовления эффективной спирали потребуется нихромовая проволока диаметром от 0,3 до 0,6 мм. Оптимальная длина – 20–30 см, в зависимости от желаемой мощности кипятильника. Перед началом убедитесь, что проволока не повреждена и не окислена.
Закрепите один конец проволоки в тисках или пассатижах. Второй конец наматывайте на металлический стержень диаметром 5–8 мм. Намотка должна быть плотной, витки – равномерными, без зазоров. Рекомендуемое количество витков – 10–15. После намотки аккуратно снимите спираль со стержня, не деформируя форму.
Не перегревайте проволоку при работе с ней – при температуре выше 1200°C нихром теряет прочность. Используйте защитные перчатки при формовке спирали, чтобы избежать ожогов от возможных заусенцев и остаточного напряжения металла.
Изоляция и крепление нагревательного элемента
После сборки нагревательного узла необходимо обеспечить его безопасную работу, исключив прямой контакт токоведущих частей с водой и другими проводящими средами.
- Места соединения провода и спирали фиксируются клеммами или обжимаются медными втулками. После обжима проверьте отсутствие люфта и нагрева контакта при подаче тока.
- Если используется корпус (например, из алюминиевой трубки), спираль должна быть закреплена керамическими держателями или фарфоровыми втулками. Не допускается соприкосновение спирали с металлом.
- Для герметизации соединений применяйте силиконовый герметик с температурным порогом не ниже 300 °C. Наносите только на внешние зоны, без доступа к активным элементам.
- Провода питания должны быть закреплены термостойкими хомутами вне зоны нагрева. Расстояние от зоны погружения – не менее 10 см.
- Проведите кратковременное включение (до 5 секунд) с наблюдением за изоляцией. При появлении дыма, запаха или искрения – немедленно отключите питание.
Надёжная изоляция и крепление напрямую влияют на безопасность устройства. Пренебрежение этими этапами может привести к короткому замыканию или ожогам.
Подключение провода к вилке и правила пайки
Для подключения провода к электрической вилке требуется разобрать корпус вилки, открутив фиксирующий винт. Важно использовать трехжильный провод с сечением не менее 1 мм², где коричневый – фаза, синий – ноль, желто-зеленый – заземление.
Оголите концы провода на 7–10 мм. Каждую жилу скрутите и залудите тонким слоем припоя. Это предотвратит распушение жил и улучшит контакт. Используйте припой на основе олова с флюсом, температура плавления – около 180–190°C.
Клеммы внутри вилки обозначены: L – фаза, N – ноль, ⏚ – земля. Подключайте строго по маркировке. Пайка клемм не допускается, если вилка с винтовыми зажимами – в этом случае жилы просто вставляются под зажим и фиксируются отверткой. При использовании вилки с паяными соединениями, прогрейте паяльником контактную площадку, приложите залуженный провод и аккуратно подайте припой. Избегайте перегрева – пластик корпуса может деформироваться.
После пайки проверьте надежность соединения легким натяжением. Закрепите кабель внутри вилки прижимной скобой, чтобы исключить вырыв при эксплуатации. Соберите корпус, убедитесь, что нет оголенных участков провода и корпус плотно закрыт.
Установка кипятильника в корпус из подручных средств
Для безопасной эксплуатации самодельного кипятильника необходимо использовать корпус, изолирующий нагревательный элемент от прямого контакта с руками и поверхностями. Подойдут пластиковые контейнеры от бытовой химии (например, флаконы от шампуня объёмом 0,5–1 л) или корпуса старых фенов – при условии, что пластик термостойкий.
Оптимальный вариант – пластиковая бутылка с толстыми стенками. Обрежьте её по длине, чтобы внутри свободно помещалась нагревательная спираль. Просверлите отверстия для проводов на уровне будущего выхода изоляции. Используйте термостойкий клей или эпоксидную смолу для фиксации нагревательного элемента внутри.
Необходимо обеспечить вентиляцию. Прожгите или просверлите несколько отверстий в верхней части корпуса – это снизит риск перегрева. Если используется металлический корпус (например, от старого утюга), убедитесь, что он заземлён. При необходимости обмотайте ручку изолентой для термозащиты.
Фиксация крышки должна быть надёжной. Подойдут пластиковые хомуты или винтовые зажимы. Не допускайте люфтов. Места ввода проводов изолируйте силиконовым герметиком.
Внутренние элементы не должны соприкасаться с корпусом. Используйте керамические или фторопластовые прокладки для разделения. Проверяйте конструкцию на предмет короткого замыкания до подключения к сети.
Проверка работы кипятильника на малом объёме воды
Для тестирования самодельного кипятильника используйте не более 200 мл воды. Этот объём позволяет быстро оценить нагрев без риска перегрева устройства.
Заполните ёмкость водой, погрузите нагревательный элемент так, чтобы он был полностью покрыт жидкостью, но не касался дна напрямую – это предотвратит локальный перегрев.
Включите устройство и засеките время до начала активного кипения. В норме вода должна закипеть в пределах 3–5 минут при мощности около 500 Вт.
Обязательно следите за состоянием проводов и контактов на предмет нагрева выше 60 °C, чтобы исключить опасность короткого замыкания.
Если вода не закипает за 7 минут или нагревательный элемент начинает искрить, устройство требует доработки или замены компонентов.
По окончании проверки сразу отключите питание и дайте элементу остыть, чтобы избежать термического повреждения изоляции.
Меры предосторожности при использовании самодельного кипятильника
Самодельный кипятильник требует особого внимания к безопасности, так как неправильная сборка или эксплуатация могут привести к поражению электрическим током и возгоранию. Перед включением убедитесь, что все контакты надежно изолированы и отсутствуют оголённые провода. Используйте термостойкие и влагозащитные материалы для корпуса и крепления нагревательного элемента.
Никогда не включайте кипятильник без воды – сухой нагрев вызывает мгновенный перегрев и может повредить устройство или спровоцировать пожар. Обязательно контролируйте уровень воды в емкости во время работы, чтобы избежать пересыхания. Рекомендуется использовать отдельную розетку с заземлением и предохранителем от короткого замыкания.
Не оставляйте самодельный кипятильник без присмотра, особенно если он работает длительное время. После использования отключайте устройство от сети и дайте ему полностью остыть перед разборкой или хранением. Помните, что корпус и нагревательный элемент сильно нагреваются – используйте защитные перчатки при контакте с устройством сразу после работы.
Регулярно проверяйте целостность проводки и креплений, а при появлении запаха гари, искр или посторонних шумов – немедленно отключайте устройство и проводите диагностику. Не применяйте самодельный кипятильник в помещениях с повышенной влажностью без дополнительной защиты, чтобы избежать короткого замыкания и поражения током.
Вопрос-ответ:
Какой материал лучше всего использовать для изготовления нагревательного элемента в самодельном кипятильнике?
Для нагревательного элемента чаще всего применяют нихромовую или медную проволоку, так как они хорошо проводят электричество и выдерживают высокие температуры. Нихромовая проволока обладает устойчивостью к коррозии и не расплавится при работе, что делает её оптимальным выбором для таких устройств.
Какие меры безопасности необходимо соблюдать при создании кипятильника в домашних условиях?
Важно обеспечить надежную изоляцию всех проводов, использовать влагозащищённый корпус, а также установить автоматический выключатель или предохранитель, чтобы избежать короткого замыкания и возгорания. Рекомендуется также проверять устройство на отсутствие утечек тока перед использованием и не оставлять его без присмотра во время работы.
Как правильно подключить самодельный кипятильник к электросети, чтобы устройство работало без перебоев?
Для подключения нужно использовать качественный провод с соответствующим сечением, рассчитанный на мощность нагревательного элемента. Контакты должны быть хорошо зафиксированы и изолированы. Рекомендуется подключать через розетку с заземлением, чтобы минимизировать риск поражения электрическим током. Если есть возможность, стоит добавить устройство защитного отключения.
Можно ли использовать самодельный кипятильник для нагрева жидкости с примесями, например, солёной воды или растворов с химикатами?
Использование кипятильника для жидкостей с растворёнными веществами может привести к образованию осадка на нагревательном элементе, что ухудшит его работу и сократит срок службы. Также некоторые химические вещества могут вызвать коррозию или выделять опасные пары. Для таких целей лучше использовать специализированное оборудование или тщательно очищать устройство после каждого использования.
Как можно улучшить производительность самодельного кипятильника, чтобы вода закипала быстрее?
Для ускорения нагрева можно увеличить мощность нагревательного элемента, применить более тонкую и плотную обмотку проволоки, а также уменьшить объем жидкости, которую нужно нагреть. Кроме того, стоит использовать ёмкость с тонкими стенками и минимальным количеством теплопотерь, например, из металла, и обеспечить хорошее прилегание нагревателя к поверхности сосуда.
