Заслонка в дымоходе регулирует тягу, снижает теплопотери и повышает эффективность отопительной системы. При отсутствии заводского элемента, её можно изготовить самостоятельно, с учётом размеров трубы, температурных нагрузок и особенностей конструкции печи или котла.
Для самодельной заслонки подойдёт жаростойкая сталь толщиной 2–4 мм. Этот материал сохраняет форму при нагреве и не подвержен быстрому окислению. Диаметр заготовки должен соответствовать внутреннему диаметру трубы, но быть меньше на 2–4 мм для свободного вращения. В качестве оси можно использовать стальной прут диаметром 8–10 мм, фиксируя его с помощью сварки или резьбовых соединений.
Оптимальное расположение заслонки – в пределах 500 мм от выхода печи. Это обеспечит быстрый отклик на изменение тяги и упростит техническое обслуживание. Учитывайте наличие ревизионного отверстия для доступа к механизму. Ручку поворота желательно выносить наружу, защищая её от перегрева и позволяя регулировать положение без демонтажа дымохода.

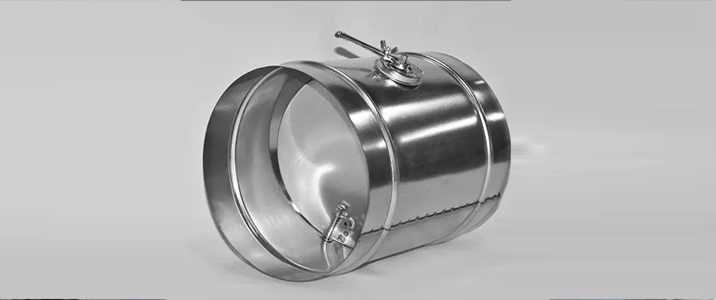

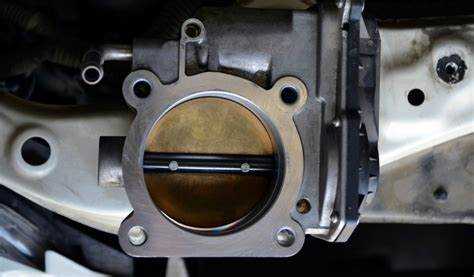

Простая конструкция – круглая заслонка на оси с фиксатором – обеспечивает надёжность и долговечность. При сборке важно обеспечить плотное прилегание диска к стенкам трубы в закрытом положении, избегая деформаций и перекосов. Для испытаний рекомендуется использовать небольшую закладку топлива, наблюдая за поведением системы в разных положениях заслонки.
Выбор типа заслонки в зависимости от диаметра и назначения трубы
Для труб диаметром до 100 мм оптимальны поворотные лепестковые заслонки. Они просты в изготовлении, не требуют сложного крепежа и эффективно перекрывают поток воздуха или дыма при горизонтальной установке.
При диаметре от 100 до 200 мм рекомендуется использовать шиберные заслонки. Их конструкция сдвижного типа обеспечивает более точную регулировку тяги. Особенно актуальны такие заслонки в дымоходах печей и каминов, где необходимо контролировать интенсивность горения.
Для труб более 200 мм лучше применять секторные или сегментные поворотные заслонки. Такие механизмы равномерно распределяют нагрузку по всей поверхности, исключая деформацию. Они подходят для вентиляционных систем с высоким давлением и для промышленных вытяжек.
Если труба используется для удаления дыма, предпочтение отдается жаростойким заслонкам из стали толщиной не менее 3 мм. Для вентиляционных труб подойдут алюминиевые или оцинкованные варианты, где важна легкость конструкции и стойкость к коррозии.
При вертикальной установке трубы важно предусмотреть фиксацию положения заслонки, чтобы избежать самопроизвольного закрытия. В таких случаях эффективны шиберы с резьбовым фиксатором или поворотные заслонки с стопорным механизмом.
Материалы и инструменты для изготовления заслонки в домашних условиях
Для изготовления заслонки потребуется листовая сталь толщиной 2–3 мм. Этот материал обладает достаточной жаропрочностью и не деформируется при длительном контакте с дымовыми газами. Оптимально использовать нержавеющую или оцинкованную сталь, если заслонка будет эксплуатироваться в условиях повышенной влажности.
Для оси поворота подходит стальной пруток диаметром 8–10 мм. Он должен быть прямым и без коррозии, так как именно на него приходится основная нагрузка при вращении заслонки. Концы прутка необходимо обработать под посадку в опорные отверстия.
Крепёжные элементы: две гайки или металлические шайбы и фиксирующая скоба. Их подбирают по диаметру прутка, обеспечивая плотную посадку без люфта. Если планируется регулировка, потребуется также стопорный винт или пружинный фиксатор.
Из инструментов необходимы: угловая шлифмашина (болгарка) с отрезным и зачистным кругом, электросварка (инверторного типа), дрель с набором свёрл по металлу, молоток, тиски, измерительный инструмент (рулетка, штангенциркуль), маркер для разметки.
Для точной подгонки заслонки под диаметр трубы полезно заранее изготовить шаблон из картона или тонкого листового материала. Это упростит вырезание заготовки и минимизирует зазоры между заслонкой и внутренней поверхностью трубы.
Как правильно вырезать и подогнать металлический диск заслонки
Для изготовления металлического диска заслонки потребуется листовой металл толщиной от 2 до 4 мм. Лучше всего использовать сталь марки Ст3 или нержавеющую сталь, если труба используется для дымохода.
- Измерьте внутренний диаметр трубы в точке установки заслонки. Измерения производите по трем точкам, чтобы учесть возможную овальность трубы. Возьмите на 1–2 мм меньше минимального значения.
- На листе металла отметьте центр будущего круга. С помощью циркуля или самодельного шаблона (шнур с гвоздём и маркером) нарисуйте круг нужного диаметра.
- Вырежьте диск болгаркой с тонким отрезным кругом по металлу. Держите инструмент строго вертикально, чтобы кромка оставалась ровной. После вырезания обработайте края напильником или лепестковым кругом для снятия заусенцев.
- Для точной подгонки диска вставьте его в трубу и прокрутите. Если задевает – снимите лишнее с нужного участка. Проверяйте посадку после каждого исправления. Зазор по периметру должен составлять 1–1,5 мм.
- Просверлите отверстие в центре диска под ось. Диаметр отверстия – на 0,5 мм больше диаметра оси. Ось можно зафиксировать сваркой или стопорным винтом, в зависимости от конструкции.
При точной подгонке диск должен свободно вращаться внутри трубы без перекосов и заеданий. Не допускается люфт более 2 мм, иначе заслонка будет пропускать воздух или дым.
Сборка поворотного механизма: ось, рычаг и фиксация
Для поворотной заслонки используется металлический стержень диаметром 8–10 мм в качестве оси. Оптимальная длина – на 3–5 см больше внешнего диаметра трубы, чтобы обеспечить выход концов оси за пределы корпуса. Материал – сталь, нержавейка или каленый прут.
В корпусе трубы с противоположных сторон высверливаются соосные отверстия под диаметр оси. Чтобы исключить люфт, диаметр отверстий должен быть максимально приближен к диаметру оси. После установки оси в отверстия она фиксируется сваркой с одной стороны, либо прижимным кольцом с винтом.
Рычаг приваряется к торцу оси, выступающему снаружи трубы. Для рычага подойдет стальной прут длиной 10–15 см. Если предусмотрено управление вручную, на рычаге удобно установить деревянную или пластиковую рукоятку.
Для фиксации положения заслонки используется металлическая пластина с несколькими отверстиями, приваренная к корпусу трубы рядом с рычагом. В рычаге сверлится отверстие, через которое вставляется шплинт или болт в выбранное отверстие пластины, фиксируя угол поворота.
В случае термического воздействия все элементы механизма должны быть выполнены из термостойких материалов. Шарниры и подвижные соединения можно обработать графитовой смазкой для предотвращения заедания при нагреве.
Монтаж заслонки в трубу: способы крепления и герметизация
Для надёжной фиксации самодельной заслонки в трубе используется два основных способа: сварка и механическое крепление. Сварка применяется при установке металлической заслонки в стальную трубу. Предварительно вырезается посадочное отверстие под ось, после чего элементы конструкции фиксируются точечной сваркой. Для усиления шва рекомендуется использовать прерывистый шов с шагом 20–30 мм.
Механическое крепление подходит для случаев, когда труба выполнена из тонкостенной стали или оцинковки. В этом случае ось заслонки фиксируется через стенки трубы с помощью болтов М5–М6 и гаек с нейлоновыми вставками. В местах крепления обязательно устанавливаются шайбы, чтобы избежать деформации трубы. Отверстия для болтов должны быть просверлены строго симметрично, иначе ось заслонки будет заедать при вращении.
Для герметизации соединений рекомендуется использовать жаростойкий герметик на основе силикона, выдерживающий температуру до +1200 °C. Его наносят по периметру посадочного отверстия и в местах примыкания оси к трубе. После установки необходимо удалить излишки герметика, чтобы они не попали в зону движения заслонки.
Если заслонка монтируется в вертикальной трубе, важно предусмотреть металлическую шайбу или втулку между корпусом и подвижной частью. Это предотвратит перекос и снизит износ вала при нагреве. При горизонтальном расположении рекомендуется использовать стопорные кольца для ограничения хода заслонки.
Проверка работоспособности заслонки и устранение зазоров
Для проверки правильной работы заслонки необходимо обеспечить её свободное движение без усилий и заеданий. Начинайте с визуального осмотра: заслонка должна плотно прилегать к посадочному месту по всему периметру. Используйте щуп толщиной 0,1 мм для контроля зазоров – зазор не должен превышать 0,2 мм.
Если зазоры выявлены, устраните их следующим образом: сначала снимите заслонку и внимательно осмотрите уплотнительные поверхности. При наличии неровностей или деформаций аккуратно обработайте их мелкой наждачной бумагой (зерно 400–600), добиваясь ровной поверхности.
Для повышения герметичности установите уплотнительную прокладку из термостойкого силикона толщиной 1–2 мм. Прокладка должна быть ровно по контуру заслонки без выступов.
Проверка хода заслонки выполняется при помощи поворота рукоятки или тяги. Ход должен быть плавным, без рывков и свободным на 100% открытие и закрытие. Измерьте усилие на приводе – оптимальное значение для самодельной заслонки не должно превышать 3–4 Н·м. Превышение говорит о наличии заеданий или неправильной установки.
При выявлении люфтов в крепежных элементах затяните их с усилием 2–3 Н·м, контролируя параллельность и центрирование заслонки в трубе. При необходимости установите регулировочные шайбы для устранения смещений.
После всех корректировок проведите повторную проверку с помощью щупа и контроля усилия. Полное закрытие заслонки без зазоров гарантирует оптимальную герметизацию и долговечность конструкции.
Вопрос-ответ:
Зачем вообще нужна самодельная заслонка для трубы?
Заслонка помогает регулировать поток воздуха или дыма в трубе, что влияет на тягу и температуру внутри устройства, например, печи или камина. Самодельная заслонка позволяет точно настроить эти параметры под конкретные условия, улучшая работу и экономичность отопления.
Из каких материалов лучше всего делать такую заслонку, чтобы она служила долго?
Для изготовления заслонки подходят жаропрочные металлы, такие как сталь или нержавейка. Они выдерживают высокие температуры и воздействие коррозии. Толщина металла должна быть достаточной, чтобы конструкция не деформировалась со временем, обычно от 2 до 4 мм. Также важно правильно обработать края, чтобы избежать повреждений и повысить безопасность при установке.
Как правильно закрепить заслонку в трубе, чтобы она не проваливалась и была удобна в использовании?
Закрепить заслонку можно с помощью направляющих или фиксирующих элементов, например, металлических планок или кронштейнов. Важно обеспечить плотное прилегание заслонки к внутренней поверхности трубы, чтобы не было утечек воздуха. Для удобства управления стоит предусмотреть ручку или тягу снаружи, чтобы можно было легко открывать и закрывать заслонку, не разбирая всю конструкцию.
Можно ли изготовить заслонку без специальных инструментов и насколько сложно это сделать самостоятельно?
Если у вас есть базовые навыки работы с металлом, такие как резка и сверление, а также простой набор инструментов (болгарка, дрель, рулетка), сделать заслонку своими руками вполне реально. Сам процесс включает измерение диаметра трубы, подготовку металлического листа по размеру, изготовление отверстий и крепежных элементов. Главное — аккуратность и точность, чтобы заслонка подходила идеально и не имела зазоров.
Какую пользу принесёт установка такой заслонки в отопительную систему дома?
С помощью заслонки можно регулировать интенсивность горения и теплоотдачу, что помогает экономить топливо и поддерживать комфортную температуру. Кроме того, заслонка уменьшает риск попадания дыма в помещение при снижении тяги и защищает трубу от излишнего охлаждения. Это увеличивает срок службы оборудования и повышает безопасность эксплуатации.
Как сделать заслонку для трубы из подручных материалов?
Чтобы изготовить заслонку для трубы самостоятельно, можно использовать металлический лист, например, тонкую сталь или алюминий. Сначала нужно измерить диаметр трубы, чтобы вырезать круг нужного размера. Затем по центру круга вырезается отверстие или крепится поворотный элемент — например, ось с ручкой. Для удобства управления заслонкой можно прикрепить к оси рычаг. После сборки заслонку устанавливают внутрь трубы или снаружи с помощью хомутов или сварки. Такой механизм позволяет регулировать поток воздуха или дыма.
Какие ошибки чаще всего допускают при самостоятельном изготовлении заслонки для дымохода?
Часто встречается неправильный выбор материала — слишком тонкий металл быстро деформируется от температуры и коррозии. Также ошибка — отсутствие надежного крепления, из-за чего заслонка может выпадать или заедать. Некоторые делают неподвижную конструкцию, которая не позволяет регулировать поток, либо не учитывают герметичность соединений, из-за чего дым выходит в помещение. Важно предусмотреть удобный способ управления заслонкой, чтобы менять положение без риска обжечься. Неправильный монтаж может ухудшить тягу и привести к проблемам с безопасностью.
