Светодиодные ленты – универсальное и энергоэффективное решение для освещения и декоративных элементов. Однако их отказ в работе встречается часто, даже при правильном монтаже. Основные причины – проблемы с питанием, повреждения проводки и некорректный монтаж. Для диагностики важно проверить напряжение на контактах, поскольку светодиодные ленты обычно работают при 12 или 24 В постоянного тока.
Нарушения контактов, особенно в местах соединений или изломов, вызывают частичное или полное отключение сегментов ленты. Часто причиной служит неправильный выбор блока питания по мощности – его недостаток приводит к снижению яркости или выключению. Важно измерять потребляемый ток и сравнивать с характеристиками БП.
Повреждения самих светодиодов могут возникать из-за перегрева или скачков напряжения. Для защиты рекомендуется использовать стабилизаторы и обеспечивать правильный теплоотвод. Если один сегмент не светится, можно проверить целостность с помощью мультиметра и заменить поврежденные участки без полной замены ленты.
Проверка подключения и исправность блока питания
Для стабильной работы светодиодной ленты необходим исправный блок питания с соответствующими характеристиками. Первым шагом следует измерить выходное напряжение блока питания мультиметром – оно должно точно совпадать с номиналом, указанным на ленте (обычно 12 В или 24 В). Значительное отклонение указывает на неисправность или перегрузку устройства.
Важно проверить надежность контактов: ослабленные или окисленные соединения вызывают потерю питания. Особое внимание уделите полярности – перепутанные «+» и «−» могут привести к полному отсутствию свечения или повреждению светодиодов.
Рекомендуется измерить ток нагрузки. Если он превышает максимально допустимый для блока питания, устройство перегружается и может отключаться по защите. В таком случае стоит заменить блок питания на модель с большим запасом мощности, учитывая суммарное потребление всей ленты.
Также проверьте работоспособность блока питания без нагрузки – при включении без ленты выходное напряжение должно оставаться стабильным. Если напряжение «плавает» или устройство сильно нагревается, блок питания требует замены.
При наличии индикаторного светодиода на блоке питания его горение свидетельствует о подаче питания, но не гарантирует стабильность параметров. Для комплексной диагностики обязательна проверка мультиметром.

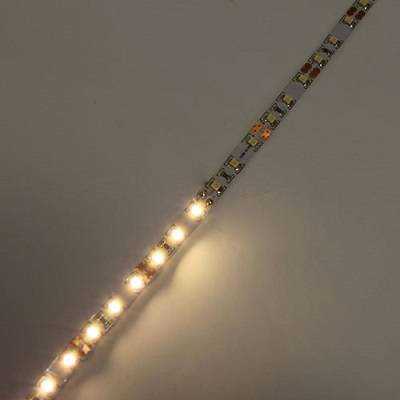

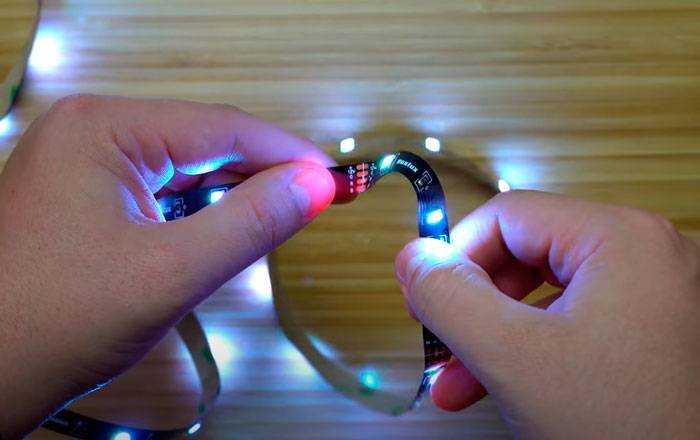

Диагностика повреждений и обрывов светодиодной ленты
-
Визуальный осмотр ленты:
- Проверить наличие видимых разрывов, порезов, перегибов и выгоревших участков.
- Обратить внимание на состояние пайки и соединительных контактов.
- Исключить наличие загрязнений или влаги, способных вызывать короткое замыкание.
-
Измерение напряжения и сопротивления:
- Использовать мультиметр в режиме измерения напряжения для проверки подачи питания на ленту.
- Измерять сопротивление между соседними контактами – отсутствие разрыва подтверждается низким сопротивлением.
- Если участок не светится, но напряжение подаётся, подозревается локальный обрыв.
-
Тестирование сегментов:
- Разделить ленту на секции, обычно по 3 или 6 светодиодов, и проверять каждую отдельным подключением питания.
- Использовать заведомо исправный блок питания или тестер LED для локализации повреждённого участка.
- При обнаружении неработающего сегмента проверить пайку и дорожки.
-
Проверка целостности медных дорожек:
- При подозрении на внутренний разрыв дорожки под микроскопом или увеличительным стеклом выявить прерывания.
- Использовать прозвонку для подтверждения целостности проводников.
-
Ремонт повреждений:
- Для локальных обрывов аккуратно зачистить места разрыва и выполнить пайку проводников или заменить сегмент.
- В случае повреждения светодиодов – заменить с использованием совместимых компонентов.
- Использовать термоусадочную трубку для изоляции ремонтных участков и предотвращения коротких замыканий.
Определение правильного напряжения и полярности
Светодиодные ленты работают на строго заданном постоянном напряжении, чаще всего 12 В или 24 В. Подключение ленты к источнику с иным напряжением приводит к её неработоспособности или быстрому выходу из строя. Для точного определения требуемого напряжения необходимо проверить маркировку на ленте или документацию производителя.
Использование мультиметра для измерения выходного напряжения блока питания позволяет убедиться, что оно соответствует номиналу ленты. При отсутствии стабильных 12 В или 24 В на выходе блока питания светодиоды могут мигать или вовсе не светиться.
Полярность подключения критична. У светодиодов есть анод и катод, и если подключить ленту наоборот, она не будет работать. На ленте обычно обозначена положительная линия (+12V или +24V) и отрицательная (GND или –). В случае перепутанной полярности лента либо не включится, либо повредится.
Рекомендуется перед подключением визуально сравнить провода блока питания и разъемы ленты, убедиться в правильности маркировки. Проверка при помощи мультиметра в режиме прозвонки поможет определить, какой провод является «плюсом», а какой «минусом».
Для исключения ошибок подключение выполняется при отключенном блоке питания. После соединения полярность и напряжение ещё раз проверяются, только затем устройство включается.
При использовании контроллеров или диммеров важно соблюдать их требования по напряжению и полярности. Несоответствие может привести к поломке как ленты, так и управляющей электроники.

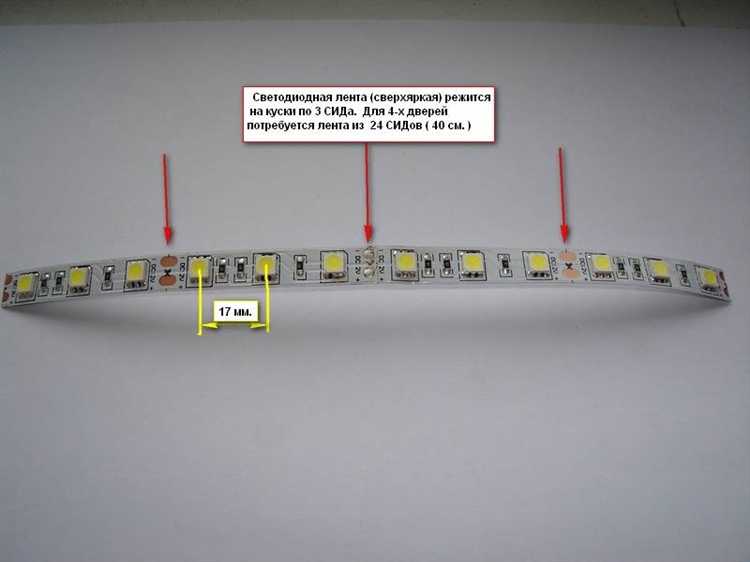

Как заменить неисправные сегменты светодиодной ленты
Для замены неисправного сегмента светодиодной ленты необходимо сначала определить точное место поломки. Осмотрите ленту на наличие потемнений, вздутий или отсутствующих светодиодов. Используйте мультиметр в режиме прозвонки для проверки цепи каждого сегмента.
После выявления поврежденного участка отключите питание ленты. Вырежьте сегмент по заводским линиям разреза, которые обычно отмечены ножницами или пунктирной линией. Отрезанный участок должен содержать полный комплект светодиодов и контактов для дальнейшего подключения.
Подготовьте клеммы или припаяйте проводники к контактным площадкам нового сегмента. При пайке используйте припой с низкой температурой плавления и тонкий паяльник, чтобы не повредить плату. Проверьте правильность полярности перед соединением – обычно «+» и «-» обозначены на ленте.
Соедините новый сегмент с остальной частью ленты с помощью пайки или специализированных коннекторов для светодиодных лент. Изоляцию мест пайки обеспечьте термоусадочной трубкой или изолентой, чтобы предотвратить короткое замыкание.
Подключите питание и проверьте работу восстановленного участка. Если светодиоды не светятся или горят неравномерно, перепроверьте качество соединений и соответствие напряжения. При замене больших участков рекомендуется соблюдать требования по максимально допустимой длине и мощности блока питания.

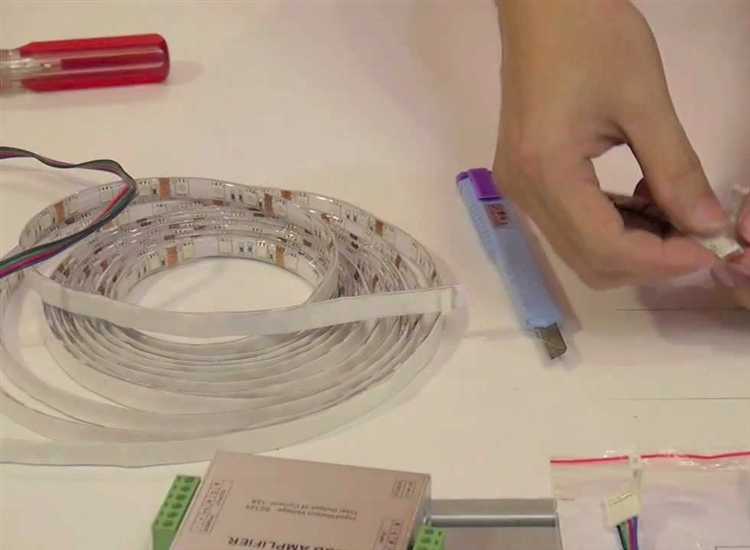

Роль контроллера и пульта в работе светодиодной ленты
Контроллер управляет режимами работы светодиодной ленты, включая цвет, яркость и динамические эффекты. Неправильное подключение контроллера к ленте или блоку питания приводит к отсутствию свечения или нестабильной работе.
Пульт обеспечивает дистанционное управление контроллером. Отсутствие связи между пультом и контроллером вызвано разряженными батареями, помехами или неисправностью инфракрасного/радиочастотного приёмника.
Для диагностики сначала проверьте правильность подключения всех контактов контроллера: питание, вход ленты и выход к ленте. Используйте тестер для проверки напряжения на выходе контроллера при включённом питании и активном режиме.
Если светодиодная лента не реагирует на пульт, выполните сброс контроллера к заводским настройкам согласно инструкции производителя. Проверьте, не блокируется ли сигнал пульта препятствиями и соблюдайте максимальную дистанцию работы.
При частых сбоях управления контроллер рекомендуется заменить, поскольку износ или повреждение микросхемы управления вызывают неправильное распределение питания по сегментам ленты.
Обновление прошивки контроллера (если предусмотрено) может исправить баги в работе и расширить функциональность, что важно для современных RGB- и RGBW-светодиодных лент.
Использование оригинальных или сертифицированных пультов и контроллеров уменьшает риск несовместимости и проблем с синхронизацией сигнала.

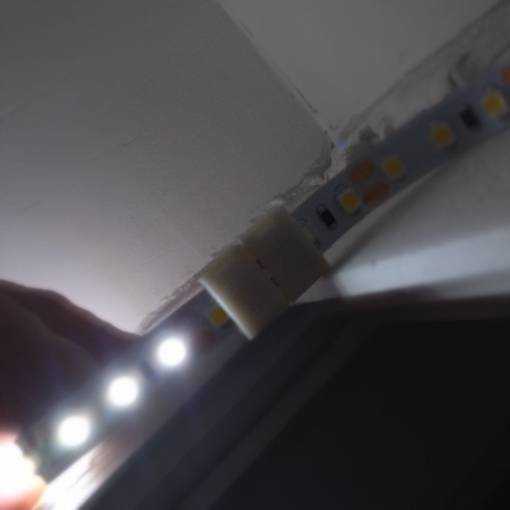

Проверка и устранение проблем с разъемами и контактами
Первым шагом при диагностике светодиодной ленты следует внимательно осмотреть все разъемы и контакты. Обратите внимание на наличие коррозии, окисления или следов перегрева. Такие дефекты ухудшают контакт и приводят к нестабильной работе или полному отсутствию свечения.
Используйте мультиметр для проверки целостности контактов и разъемов. Измерьте сопротивление на каждом соединении – оно не должно превышать нескольких Ом. Высокое сопротивление указывает на плохой контакт и требует замены или очистки.
Для очистки применяйте изопропиловый спирт и мягкую щетку, чтобы удалить грязь и окислы. При сильном повреждении контакты необходимо аккуратно зачистить мелкой наждачной бумагой или заменить разъем.
Если светодиодная лента соединяется через разъемы типа «мама-папа», проверьте плотность соединения. Ослабленные защелки или деформированные контакты часто становятся причиной прерывания цепи. При необходимости замените разъемы на новые, подходящие по типу и размеру.
Проверьте пайку на месте крепления проводов к разъемам и к ленте. Трещины или холодные пайки снижают надежность. Перепаяйте проблемные места, применяя паяльник с температурой около 300 °C и качественный припой с флюсом.
После ремонта соединений включите питание и проверьте работу ленты по секциям, чтобы убедиться в устранении проблемы. В случае повторного отказа уделите внимание целостности проводки и блоку питания.
Вопрос-ответ:
Почему светодиодная лента не загорается после подключения к блоку питания?
Если лента не светится, первым делом проверьте соответствие параметров блока питания и светодиодной ленты. Напряжение блока должно совпадать с требуемым для ленты (например, 12 В или 24 В). Также убедитесь, что полярность подключения соблюдена правильно: «+» блока питания подключён к «+» ленты, а «-» к «-«. При обратном подключении светодиоды не включатся и могут повредиться. Если с напряжением и полярностью всё в порядке, проверьте целостность провода и контактов на разъёмах, так как окисление или плохой контакт блокируют подачу питания.
Как определить, что проблема в самом сегменте светодиодной ленты, а не в питании или контроллере?
Для выявления неисправного сегмента отключите ленту от питания и контроллера. Затем подключите напрямую к проверенному блоку питания небольшой участок ленты (обычно один или два сегмента). Если участок светится, значит питание и контроллер работают правильно, а неисправность — в другом месте ленты. При отсутствии свечения на конкретном участке можно использовать мультиметр для проверки целостности цепи или визуально осмотреть ленту на наличие повреждений, подгоревших элементов или разрывов проводников.
Какие признаки указывают на проблемы с разъемами и контактами в светодиодной ленте?
Характерные симптомы неисправных разъемов включают прерывистое свечение ленты, мерцание, тусклость или полный отказ определённого участка. Часто причиной становится окисление контактов, попадание влаги, плохо закреплённые провода или механические повреждения. Для устранения нужно отключить питание, разобрать разъемы, очистить контакты от грязи и коррозии, затем плотно соединить все элементы. При необходимости — заменить поврежденные разъемы или восстановить пайку.
Можно ли починить светодиодную ленту самостоятельно, если она частично не работает?
Да, в большинстве случаев можно. Для начала нужно локализовать неисправный участок, разрезав ленту в местах, где отмечается отсутствие свечения. Затем заменить или перепаять поврежденные элементы — диоды, резисторы или провода. Важно использовать соответствующие инструменты и соблюдать полярность при сборке. Если повреждения сложные, например, повреждена внутренняя дорожка, возможно, проще заменить весь сегмент. При аккуратном подходе ремонт доступен даже без профессиональных навыков.
