Счетчики электроэнергии с автоматической передачей данных предназначены для дистанционного сбора показаний без участия пользователя. В отличие от традиционных моделей, они передают данные напрямую в энергосбытовую организацию через GSM, PLC, Wi-Fi или радиоканал, что исключает необходимость визуального считывания. Это особенно актуально в многоквартирных домах, где доступ к приборам учета затруднён.
Наибольшее распространение получили устройства с технологией PLC (Power Line Communication), использующей электросеть как канал передачи. Такие счетчики эффективно работают при стабильном качестве сети и минимальных помехах. При этом GSM-модели показывают лучшую автономность и подходят для установки в частных домах, на дачах и в удалённых объектах, где нет стабильного интернета.
Для корректной работы оборудования требуется наличие защищённого канала связи, соответствие прибора стандартам ГОСТ Р 52320 и ГОСТ Р 52322, а также поддержка протоколов типа RS-485 или DLMS/COSEM. При выборе модели рекомендуется учитывать тип подключения (однофазный или трёхфазный), точность измерений (обычно класс 1.0 или выше) и наличие встроенного реле для дистанционного управления подачей электроэнергии.
Установка таких счетчиков позволяет не только автоматизировать сбор данных, но и уменьшить случаи мошенничества, ускорить обработку показаний, повысить прозрачность расчётов. Для юридических лиц и управляющих компаний это – способ сократить издержки на обслуживание и оптимизировать энергопотребление за счёт анализа профиля нагрузки.
Как работает счетчик с функцией удаленной передачи показаний
Современный счетчик электроэнергии с функцией удаленной передачи данных оснащается встроенным модулем связи, который обеспечивает автоматическую отправку показаний без участия пользователя. В зависимости от модели, это может быть модуль GSM/GPRS, PLC (Power Line Communication) или радиомодуль, работающий по протоколам LoRaWAN, ZigBee или NB-IoT.
Основной элемент устройства – измерительный блок, фиксирующий потребление электроэнергии в реальном времени. Электронная плата преобразует аналоговые сигналы в цифровые данные, которые затем сохраняются во внутренней памяти. Через заданные интервалы времени (например, раз в 30 минут или раз в сутки) накопленные данные передаются на сервер поставщика электроэнергии.
Если используется GSM-модуль, счетчик содержит SIM-карту, через которую осуществляется соединение с мобильной сетью. В случае PLC-систем данные передаются по тем же электрическим проводам, что и питание, без необходимости в дополнительной проводке. Радиопротоколы (LoRaWAN, NB-IoT) используются для беспроводной передачи в условиях ограниченного сигнала – например, в подвалах или труднодоступных местах.
Передача данных защищается протоколами шифрования, обычно с использованием TLS или AES-128. Это исключает возможность подделки показаний и обеспечивает достоверность измерений. На стороне оператора данные собираются в автоматизированной системе учета (АСКУЭ), где проходят первичную обработку, анализ и архивирование.
Для корректной работы система требует стабильного питания и уверенного сигнала передачи. Рекомендуется проводить регулярную проверку связи и обновление встроенного программного обеспечения. Настройка и активация модуля связи обычно выполняются специалистами энергосбыта при установке устройства.

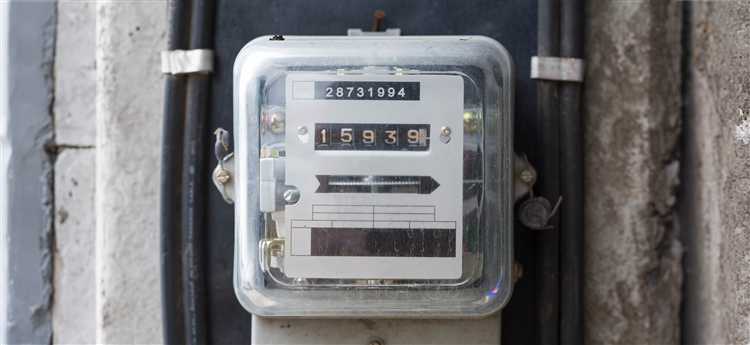

Какие технологии используются для передачи данных со счетчика
PLC (Power Line Communication) – технология, позволяющая передавать данные по существующим электрическим сетям без прокладки дополнительных линий связи. Счетчики с поддержкой PLC интегрируются в инфраструктуру энергоснабжения и передают данные через фазы питания на концентраторы. Эта система особенно эффективна в многоэтажных домах и городских районах с плотной застройкой.
GSM/2G/3G/4G-модули применяются в счетчиках, устанавливаемых в частных домах и на удаленных объектах. SIM-карта в модуле обеспечивает регулярную отправку показаний на сервер поставщика энергии через мобильную сеть. При выборе счетчика с GSM-связью важно учитывать устойчивость покрытия в зоне установки и наличие внешней антенны при слабом сигнале.
RF (радиочастотная передача) используется для создания локальных беспроводных сетей между счетчиками и сборочными устройствами (концентраторами). Часто применяется в современных жилых комплексах и «умных» кварталах. Радиоканал позволяет собирать данные без участия потребителя, но его эффективность зависит от плотности застройки и наличия физических преград.
Wi-Fi и Ethernet применяются реже, в основном в коммерческих и промышленных объектах с локальной ИТ-инфраструктурой. Такие счетчики подключаются к внутренней сети организации и передают данные напрямую в систему учета. Эти решения требуют настройки безопасности доступа и совместимости с корпоративными протоколами.
LoRaWAN – энергоэффективная технология для передачи небольших объемов данных на большие расстояния. Актуальна в распределенных системах учета, сельских районах и при работе с автономными устройствами, питающимися от батарей. Для корректной работы необходимо наличие базовой станции LoRa и настройка сети покрытия.
Выбор технологии зависит от плотности застройки, доступной инфраструктуры связи, требований к частоте передачи данных и масштабируемости. При проектировании систем учета рекомендуется учитывать не только технические характеристики модуля, но и его интеграцию с программным обеспечением и возможностью обновлений прошивки удаленно.

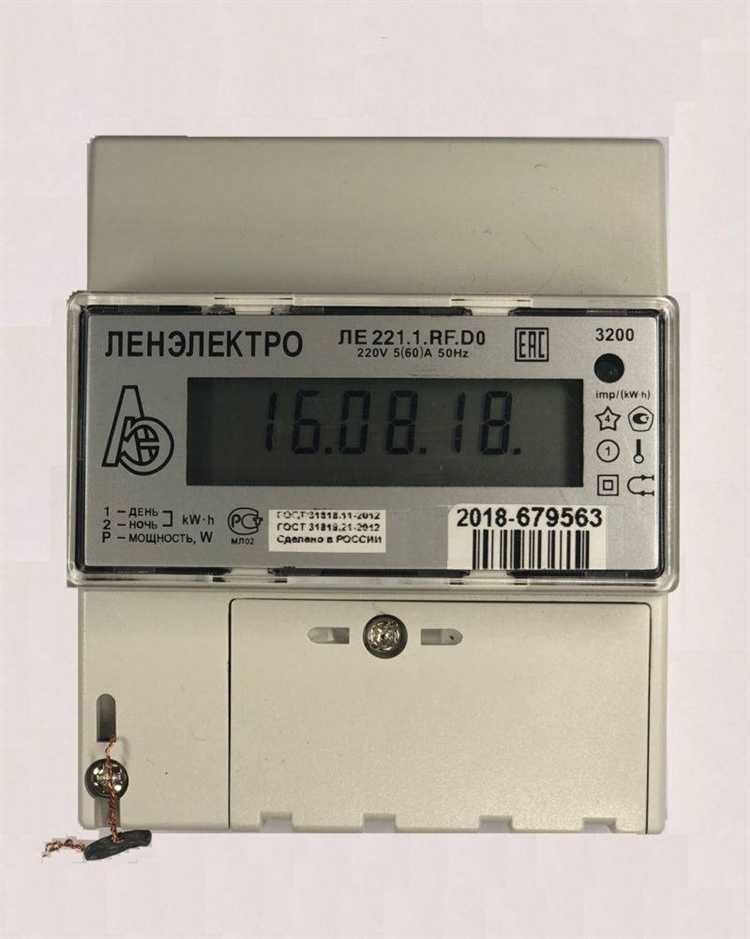

Как выбрать подходящий тип счетчика для квартиры или дома
При выборе счетчика с автоматической передачей данных важно учитывать технические характеристики объекта, особенности электроснабжения и требования энергоснабжающей организации. Подходящий тип устройства зависит от ряда факторов.
- Тип подключения: для квартиры в многоквартирном доме чаще всего достаточно однофазного счетчика (220 В), тогда как для частного дома с электроприборами высокой мощности (электрокотел, насос, станки) может потребоваться трёхфазный (380 В).
- Наличие функции телеметрии: убедитесь, что модель поддерживает протоколы передачи данных (например, RS-485, PLC, GSM/3G/LTE), совместимые с системой удаленного сбора данных, принятой в вашем регионе.
- Тарифность: если вы планируете использовать многотарифный учет (например, день/ночь), выбирайте счетчик с поддержкой многотарифного режима и встроенными часами реального времени.
- Способ установки: в квартире чаще применяется счетчик для установки на DIN-рейку в электрощитке, в доме – модели с настенным или щитовым креплением.
- Сертификация: устройство должно иметь допуск к эксплуатации на территории России (ГОСТ, сертификат соответствия) и быть внесено в реестр средств измерений.
- Интервал межповерочного обслуживания: современные электронные счетчики обычно имеют межповерочный интервал 10–16 лет, что снижает эксплуатационные затраты.
Перед покупкой рекомендуется уточнить у сетевой организации список допустимых моделей. Некоторые поставщики электроэнергии работают только с определёнными производителями, обеспечивающими совместимость с их платформами сбора данных.
Также стоит учитывать климатические условия: для наружной установки выбирайте модели с расширенным температурным диапазоном и защитой IP54 и выше. Важно заранее предусмотреть способ защиты от несанкционированного доступа, особенно в частном доме.
Что нужно для подключения счетчика к системе удаленного мониторинга
Для интеграции счетчика электроэнергии с функцией автоматической передачи данных в систему удаленного мониторинга необходимо предусмотреть несколько обязательных технических условий и компонентов.
1. Совместимый счетчик с цифровым интерфейсом
Счетчик должен поддерживать один из протоколов передачи данных: RS-485, M-Bus, Ethernet, Wi-Fi, PLC или GSM/3G/4G. Наиболее универсальными считаются модели с интерфейсом RS-485 и поддержкой протокола Modbus или IEC 62056-21.
2. Устройство передачи данных
В зависимости от интерфейса счетчика потребуется соответствующий модем или шлюз. Для GSM-счетчиков используется встроенный или внешний модем с SIM-картой. Для моделей с Ethernet – маршрутизатор с доступом в интернет. В случае RS-485 – конвертер интерфейсов (например, RS-485 в TCP/IP).
3. Доступ к стабильной сети передачи данных
Необходимо обеспечить устойчивое подключение – кабельное или беспроводное. Для бесперебойной передачи показаний важна стабильная связь с сервером, особенно при использовании мобильных сетей. При слабом сигнале рекомендуется установка внешней антенны.
4. Программное обеспечение для мониторинга
На стороне пользователя или оператора должна быть установлена система диспетчеризации, совместимая с типом счетчика. Это может быть облачная платформа или локальное ПО, поддерживающее приём, хранение и визуализацию данных, а также экспорт в формате CSV, JSON или XML.
5. Настройка параметров счетчика
Перед началом работы необходимо правильно сконфигурировать счетчик: установить идентификаторы устройств, задать интервалы опроса, активировать нужный протокол обмена и задать IP-адрес сервера, если используется TCP-соединение. Это осуществляется через сервисное ПО производителя или терминал настройки.
6. Энергозависимое питание и защита
Все устройства должны иметь стабильное питание. Для защиты от скачков напряжения рекомендуется установка стабилизаторов и варисторов. В случае удаленных объектов – резервный источник питания, например, ИБП.
Корректная интеграция всех компонентов обеспечит непрерывный и точный сбор показаний без необходимости ручного вмешательства.
Какие данные передает счетчик и как обеспечивается их точность
Основные параметры, передаваемые счетчиком электроэнергии: суммарное потребление в киловатт-часах (кВт·ч), моментальная мощность, напряжение и ток в каждой фазе, коэффициент мощности. В некоторых моделях доступна информация о частоте сети и времени работы устройства.
Точность измерений обеспечивается использованием прецизионных сенсоров тока и напряжения с классом точности не ниже 1.0, а в современных устройствах – 0.5S или выше. Для повышения стабильности применяют температурную компенсацию и фильтрацию сигналов.
Калибровка счетчика выполняется на заводе-изготовителе и может быть подтверждена при поверке. Для систем с автоматической передачей данных рекомендовано регулярное проведение дистанционного или выездного контроля с помощью эталонных приборов.
Передача данных происходит по защищённым протоколам (например, MQTT, DLMS/COSEM) с шифрованием для исключения искажения и подмены показаний. Передача сопровождается встроенной проверкой контрольных сумм и повторной отправкой при ошибках.
Рекомендации по поддержанию точности: исключение влияния внешних электромагнитных помех путем правильного монтажа, использование фильтров и экранирования, а также своевременное обновление программного обеспечения счетчика.
Таким образом, совокупность качественного аппаратного обеспечения, регулярной калибровки и надежных протоколов передачи обеспечивает высокую точность данных, передаваемых счетчиком с автоматической передачей.
Можно ли использовать такие счетчики без доступа к интернету
Счетчики электроэнергии с автоматической передачей данных могут функционировать без постоянного подключения к интернету, но с определенными ограничениями. Основная задача таких устройств – сбор и передача информации о потреблении в режиме реального времени или с заданным интервалом. Отсутствие интернета влияет именно на этап передачи данных, но не на сам процесс измерения.
При использовании без интернета возможны следующие варианты:
- Локальное хранение данных. Счетчик сохраняет измерения во встроенной памяти, которую можно выгружать вручную или через локальные интерфейсы (например, RS-485, оптический порт).
- Передача данных через альтернативные сети. Некоторые модели поддерживают передачу через мобильные сети (GSM/3G/4G) или радиоканалы, что не требует подключения к интернету в привычном понимании, но обеспечивает удаленный доступ.
- Интеграция с локальными системами учета. В частных домах или предприятиях данные могут собираться на центральном контроллере или сервере без выхода в глобальную сеть.
Без доступа к интернету невозможно:
- Обеспечить автоматическую передачу данных в облачные сервисы или поставщикам электроэнергии в режиме реального времени.
- Использовать удаленный мониторинг и управление счетчиком через мобильные приложения и веб-интерфейсы.
- Получать оперативные уведомления о неисправностях или попытках вмешательства.
Рекомендации:
- Если интернет отсутствует, выбирайте модели с поддержкой локальных интерфейсов для удобства выгрузки данных.
- Для автоматизации сбора показаний без интернета можно использовать шлюзы с мобильным модемом или радиомодулями.
- Регулярно контролируйте целостность и полноту данных при локальном хранении, чтобы избежать потери информации.

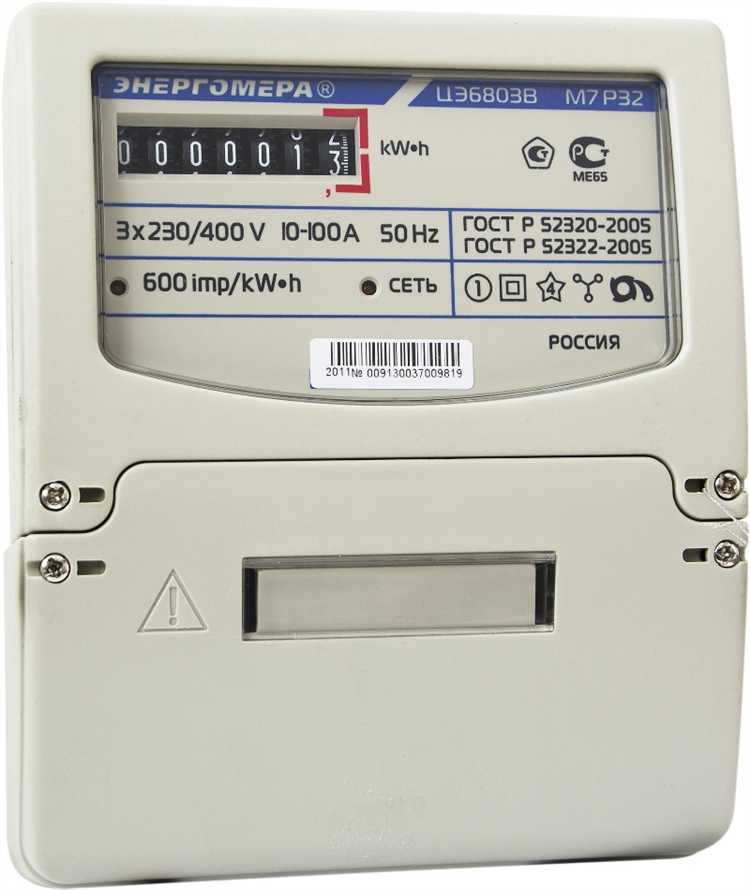

Кто имеет доступ к переданным показаниям и как обеспечивается безопасность
Доступ к данным автоматических счетчиков электроэнергии строго ограничен. В первую очередь это энергетические компании и операторы систем сбора данных, имеющие официальное право обрабатывать и анализировать показания для формирования счетов и контроля потребления.
Пользователь может получить доступ к своим данным через личный кабинет на портале поставщика энергии или в мобильном приложении, где показания отображаются в реальном времени или с минимальной задержкой.
Для защиты данных используется шифрование при передаче, чаще всего по протоколам TLS или специализированным криптографическим протоколам, адаптированным под устройства IoT. Это исключает возможность перехвата информации третьими лицами.
Счетчики и центральные серверы применяют аутентификацию на нескольких уровнях, включая цифровые сертификаты и уникальные ключи, что препятствует несанкционированному доступу и подделке данных.
Регулярное обновление прошивки устройств и серверного ПО обеспечивает устранение уязвимостей и повышает общий уровень безопасности системы.
При возникновении подозрительной активности или попыток взлома системы операторы оперативно проводят аудит и блокируют несанкционированные подключения.
Рекомендуется контролировать доступ к личным учетным записям и использовать сложные пароли или двухфакторную аутентификацию для предотвращения утечек через уязвимости в пользовательских интерфейсах.
Что делать при сбоях в передаче данных или отсутствии сигнала
Первым шагом при сбое передачи данных необходимо проверить уровень сигнала сети, которую использует счетчик (GSM, Wi-Fi, LoRa и др.). Если сигнал низкий или отсутствует, стоит провести диагностику состояния антенны и кабелей на предмет повреждений или неправильного подключения.
В случае использования GSM-модуля, убедитесь в наличии SIM-карты с активным тарифным планом и отсутствием ограничений по трафику. Перезагрузка счетчика часто восстанавливает соединение с сетью и возобновляет передачу данных.
Если счетчик подключён через локальную сеть, проверьте работоспособность маршрутизатора и сетевых кабелей. Перезапуск роутера и замена поврежденных проводов может решить проблему.
Рекомендуется настроить автоматическую локальную запись показаний в памяти счетчика, чтобы при отсутствии связи данные не терялись и передавались после восстановления сигнала.
При повторяющихся сбоях необходимо проверить актуальность и корректность настроек передачи данных в программном обеспечении счетчика, включая адрес сервера и параметры порта.
Если самостоятельные действия не устраняют проблему, следует обратиться к технической поддержке поставщика оборудования или оператора связи с предоставлением логов ошибок и информации о состоянии устройства.
Вопрос-ответ:
Как именно происходит передача данных с такого счетчика?
Счетчик автоматически собирает показания с помощью встроенных датчиков и передает их через беспроводные каналы связи — например, с использованием сотовых сетей, Wi-Fi или специализированных протоколов передачи данных. Передача происходит по заданному расписанию или по запросу оператора, что позволяет избежать ручного снятия показаний и снизить риск ошибок.
Можно ли использовать такие счетчики в домах без постоянного подключения к интернету?
Да, существует несколько моделей, которые способны накапливать показания и отправлять их при появлении связи. Например, счетчик может хранить данные локально и передавать их через мобильную сеть, когда сигнал доступен, или через альтернативные каналы, такие как радиочастоты. Это делает их удобными даже в удаленных или малообеспеченных сетевым покрытием местах.
Какие меры безопасности применяются для защиты данных, передаваемых счетчиком?
Для защиты информации используются методы шифрования при передаче данных, а также аутентификация устройств и серверов, чтобы исключить доступ посторонних. Кроме того, современные счетчики оснащены встроенными средствами защиты от взлома и подделки, что минимизирует риски несанкционированного вмешательства.
Что делать, если передача данных с счетчика неожиданно прервалась?
В первую очередь стоит проверить качество сигнала связи и наличие питания у устройства. Часто счетчики автоматически пытаются повторить передачу через некоторое время. Если проблема сохраняется, необходимо обратиться к поставщику услуг или сервисной службе для диагностики и устранения возможных неисправностей — это может быть связано с оборудованием или с сетевыми настройками.
Насколько точны данные, передаваемые автоматически, по сравнению с традиционным снятием показаний?
Автоматические счетчики, как правило, обеспечивают высокую точность, поскольку исключают человеческий фактор при считывании. Их измерительные модули сертифицированы и проходят регулярные проверки. При этом ошибки могут возникать при технических сбоях или сбоях в передаче, но современные системы мониторинга быстро выявляют и корректируют такие ситуации.
