Эффективная фильтрация воды – ключевое условие для безопасной эксплуатации каркасного бассейна. Песочный фильтр является одним из наиболее надежных решений для очистки, обеспечивая высокую производительность и длительный срок службы. Средний расход воды через такие установки составляет от 4 до 10 м³/ч, в зависимости от модели и объема бассейна.
Перед подключением важно учитывать несколько технических аспектов: диаметр шлангов, производительность насоса, расположение сливных и заборных патрубков. Большинство фильтров комплектуются патрубками под шланг диаметром 32 или 38 мм. При выборе шланга необходимо обеспечить герметичность соединений с помощью хомутов и уплотнительных прокладок.
Подключение песочного фильтра требует точного соблюдения направления потока воды. Насос должен подавать воду на вход фильтра (обозначен как “Pump”), а очищенная вода выходит через патрубок “Return”. Обратный клапан перед насосом защитит систему от гидроударов и самопроизвольного слива воды при остановке оборудования.
Размещение оборудования должно учитывать уклон и устойчивость поверхности. Установка на неровной площадке может привести к вибрациям и повреждению корпуса фильтра. Оптимальное расстояние от бассейна до фильтра – не более 2 м, чтобы избежать падения давления и снизить нагрузку на насос.
После монтажа все соединения проверяются на герметичность при первом запуске. Если в системе возникают подсосы воздуха, стоит проверить затяжку хомутов и целостность прокладок. Перед запуском фильтра обязательно заполняют корпус водой, чтобы избежать сухого хода насоса, приводящего к перегреву.
Как выбрать место для установки песочного фильтра рядом с бассейном
Фильтрующая установка должна располагаться на максимально ровной и прочной поверхности. Подойдет бетонная площадка, асфальт либо утрамбованная гравийная подушка толщиной не менее 10 см. Размещение на земле без подготовки может привести к перекосу корпуса фильтра и нарушению герметичности соединений.
Расстояние от фильтра до бассейна должно составлять от 1,5 до 3 метров. Это позволяет сохранить необходимый напор воды и исключить излишнюю потерю давления. Шланги при этом не должны быть перегнуты или чрезмерно натянуты.
Фильтр желательно устанавливать с подветренной стороны от бассейна, чтобы минимизировать загрязнение оборудования пылью и листвой. Также необходимо обеспечить свободный доступ к вентилю, манометру и сливу. Оставьте не менее 50 см свободного пространства со всех сторон установки.
Важно учитывать уровень шума, особенно если фильтр работает вблизи зоны отдыха. В этом случае рекомендуется установка шумопоглощающего экрана из влагостойких материалов. Также недопустимо размещение фильтра в помещении без вентиляции, особенно если используется насос с встроенным префильтром.
При выборе места необходимо учитывать наличие электропитания. Розетка должна быть защищена от влаги (класс не ниже IP44) и располагаться вне зоны возможного попадания брызг. Использование удлинителей категорически не рекомендуется.
Какие шланги и фитинги нужны для подключения фильтра к каркасному бассейну
Для подключения песочного фильтра к каркасному бассейну требуются шланги с подходящим диаметром и типом соединения. Наиболее часто используются гофрированные шланги диаметром 32 мм или 38 мм. Выбор зависит от размеров патрубков на фильтре и на стенках бассейна. Шланги должны быть армированными или усиленными, чтобы выдерживать давление, создаваемое насосом, и не деформироваться при длительной эксплуатации.
Для герметичного соединения потребуются хомуты из нержавеющей стали шириной не менее 9 мм. Они фиксируют шланг на патрубке и предотвращают утечки воды при высоком давлении. Пластиковые хомуты использовать не рекомендуется – они теряют прочность под воздействием солнечного света и температуры.
Если в комплекте бассейна или фильтра предусмотрены резьбовые соединения, понадобятся переходники с наружной или внутренней резьбой. Наиболее распространённые размеры: 1½» (внешняя) для фильтра и 1¼» или 1½» для бассейна. При несовпадении диаметров шлангов и фитингов необходимы редукционные муфты или адаптеры.
Для повышения герметичности резьбовых соединений рекомендуется использовать фум-ленту или пасту для резьбы, особенно в зонах высокого давления. Фитинги должны быть выполнены из стойкого к УФ-излучению пластика или латуни, чтобы выдерживать контакт с водой, хлорсодержащими реагентами и перепады температуры.
Если система подключения оснащена байонетными соединениями (например, у продукции Intex или Bestway), необходимы специальные адаптеры-переходники на шланг. Они фиксируются на сливных и заборных отверстиях бассейна с помощью гайки с внутренней резьбой и резиновой прокладки.
При прокладке шлангов важно избегать перегибов и чрезмерного натяжения. Длина шланга должна обеспечивать свободную укладку между фильтром и бассейном с учётом изгибов, без натяжения. Оптимально – с запасом 20–30 см от минимально необходимой длины.
Подключение входного и выходного патрубков фильтра к стенкам бассейна
Для эффективной работы песочного фильтра важно правильно подключить входной и выходной патрубки к стенкам каркасного бассейна. Неправильный монтаж может привести к утечкам, снижению производительности системы и повреждению оборудования.
Чаще всего каркасные бассейны оборудованы двумя отверстиями со встроенными адаптерами: верхнее – для забора воды (вход на фильтр), нижнее – для возврата очищенной воды (выход из фильтра). Если таких отверстий нет, потребуется установка универсальных скиммеров и адаптеров под конкретную модель бассейна.
- Убедитесь, что отверстия в стенке бассейна герметичны и снабжены резиновыми уплотнителями с обеих сторон. Это предотвратит протечки при изменении давления в системе.
- К входному патрубку фильтра подключается шланг от верхнего сливного патрубка бассейна. Рекомендуется использовать армированные ПВХ-шланги диаметром 32 или 38 мм, в зависимости от диаметра соединений на фильтре и бассейне.
- К выходному патрубку фильтра подсоединяется шланг, ведущий к нижнему напорному отверстию бассейна. Шланг должен быть прочно зафиксирован хомутами из нержавеющей стали, особенно при работе с мощными насосами.
Если на патрубках бассейна используются резьбовые соединения, применяйте переходники с наружной или внутренней резьбой и прокладки из силикона. Избегайте использования фум-ленты – при вибрациях насоса она быстро теряет герметичность.
- Выключите насос и перекройте все краны перед подключением.
- Установите входной шланг от бассейна к соответствующему патрубку фильтра, убедившись в плотности посадки и затянутости хомутов.
- Аналогично подключите выходной шланг от фильтра к возвратному отверстию бассейна.
- Проверьте герметичность соединений, включите насос и наблюдайте за работой в течение первых 10 минут.
Для сезонного демонтажа используйте быстроразъёмные фитинги с клапанами – это упростит слив воды и отключение системы без частичной разборки трубопровода.

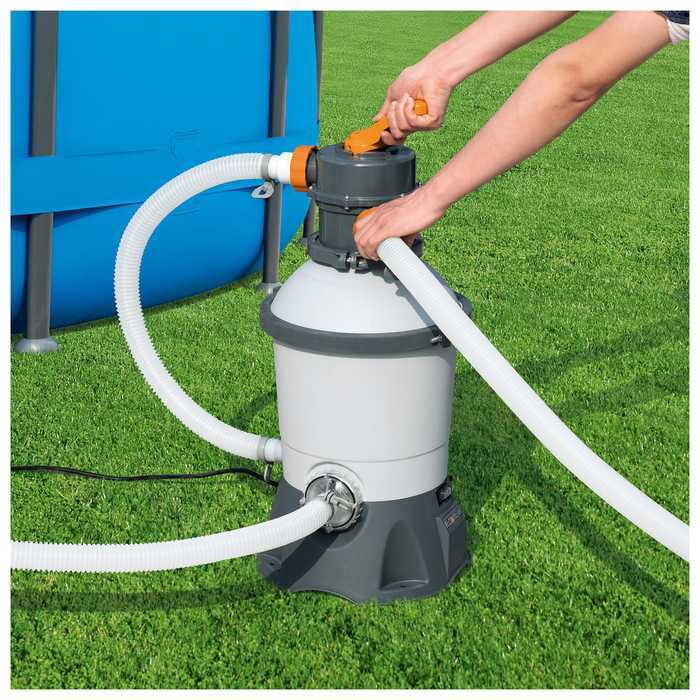

Подключение насоса к песочному фильтру и проверка герметичности
Для соединения насоса с песочным фильтром используется участок шланга с внутренним диаметром, соответствующим патрубкам обоих устройств – как правило, это 32 или 38 мм. Один конец шланга крепится к выходному патрубку насоса, второй – к входному патрубку фильтра, обозначенному как «PUMP» или «IN». Для надежной фиксации используются червячные хомуты из нержавеющей стали.
Перед затягиванием хомутов рекомендуется нанести на наружную часть патрубков слой силиконовой сантехнической смазки – это облегчит надевание шланга и повысит герметичность соединения. Шланг не должен иметь изгибов, перегибов или натяжения – это приведёт к ухудшению циркуляции и износу соединений.
После подключения насоса и фильтра необходимо заполнить фильтр водой до уровня, при котором исключается всасывание воздуха. Если в фильтре предусмотрен специальный клапан для стравливания воздуха, его следует открыть до появления устойчивой струи воды.
Проверка герметичности выполняется после запуска насоса. Все соединения осматриваются на наличие протечек. В случае обнаружения воды в зоне соединения шланга и патрубка следует остановить насос, ослабить хомут, сместить шланг на 1–2 см, нанести дополнительный слой смазки и затянуть хомут повторно.
Если используется переходник с резьбой, необходимо уплотнение соединения с помощью ФУМ-ленты или пасты. Не допускается использование герметиков, затвердевающих при высыхании – они создают трудности при последующем демонтаже.
Заполнение фильтра кварцевым песком и подготовка к запуску
Перед засыпкой песка необходимо убедиться, что внутри фильтра установлен центральный стояк с распределительной системой, и он надежно закреплён. Засыпку следует проводить строго при вертикальном положении фильтра, чтобы исключить смещение стояка.
Используется только промытый и специально фракционированный кварцевый песок. Для большинства бытовых фильтров под каркасный бассейн оптимальна фракция 0,4–0,8 мм. Количество засыпаемого материала зависит от модели фильтра и указывается в инструкции, но обычно составляет 15–35 кг.
Засыпку нужно производить через заливную горловину, предварительно закрыв её край полиэтиленовой плёнкой или пакетом. Это защитит стояк от попадания песка внутрь. Засыпать следует медленно, равномерно распределяя материал по окружности бака.
После засыпки фильтр необходимо закрыть, подключить все патрубки и заполнить его водой через насос или прямой подачей из шланга. Это позволит песку осесть и уплотниться. Далее обязательно выполнить промывку фильтрующей среды. На мультипортовом вентиле установить режим «Backwash» и включить насос на 1–2 минуты, пока вода в сливном шланге не станет визуально чистой.
После обратной промывки переключить вентиль на режим «Rinse» и включить насос ещё на 30–60 секунд. Этот этап стабилизирует песчаный слой. Затем перевести вентиль в рабочий режим «Filter».
Запуск фильтра завершается визуальной проверкой герметичности всех соединений и контрольным замером давления на манометре. Нормальное начальное давление – 0,5–0,8 бар в зависимости от модели. При превышении нормы требуется повторная промывка.

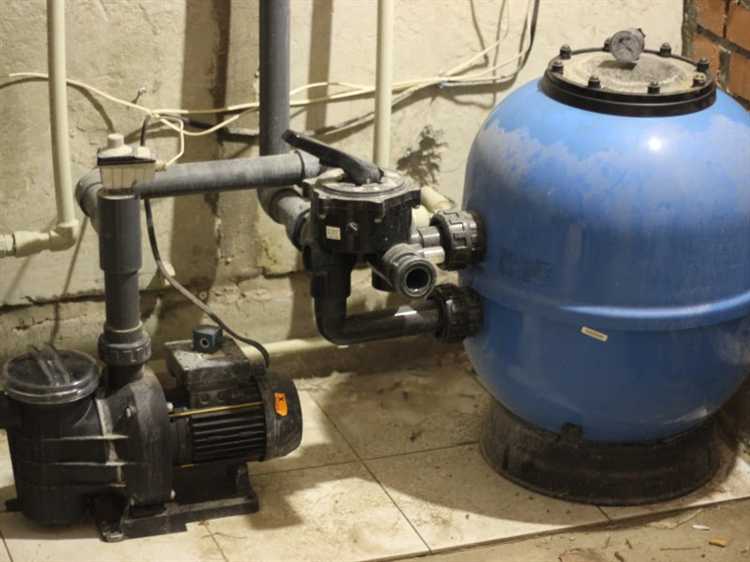

Настройка режимов работы на управляющем клапане фильтра
Управляющий клапан песочного фильтра обычно оснащён несколькими фиксированными режимами, каждый из которых отвечает за конкретный этап работы системы. Основные режимы: фильтрация, обратная промывка, промывка, циркуляция и слив.
Режим Фильтрация служит для обычной очистки воды. При этом вода поступает через песок, задерживая загрязнения. В клапане рычаг должен быть установлен строго на позицию «Filter» для обеспечения правильного направления потока.
Режим Обратная промывка активируется при повышении давления в фильтре (обычно при падении производительности или каждые 1–2 недели). Положение рычага на «Backwash» меняет направление потока, вымывая загрязнения из слоя песка. Обратную промывку проводят до прозрачности воды в смотровом окне (обычно 2–3 минуты).
После обратной промывки рекомендуется включить режим Промывка (позиция «Rinse») на 30–60 секунд. Это позволяет уплотнить песок и удалить остатки грязи из фильтра, предотвращая попадание их обратно в бассейн.
Режим Циркуляция («Recirculate») используется для обхода фильтрующего материала, что полезно при обработке химией или для ускоренного перемешивания воды. В этом режиме вода не проходит через песок, поэтому фильтрация не происходит.
Перед переключением режимов насос обязательно нужно остановить, чтобы избежать повреждений клапана и гидравлических ударов.
После каждой смены режима следует проверить герметичность соединений и правильность направления шлангов. Для стабильной работы фильтра рекомендуется фиксировать дату и время последней обратной промывки и соблюдать периодичность обслуживания согласно инструкциям производителя.
Проверка работы системы фильтрации и первые шаги обслуживания
После подключения песочного фильтра к каркасному бассейну необходимо проверить корректность работы системы и обеспечить правильное обслуживание для продления срока эксплуатации.
- Запуск и проверка герметичности: Включите насос и внимательно осмотрите все соединения, патрубки и клапан на предмет протечек. Давление в системе не должно резко падать или повышаться без видимых причин.
- Контроль давления манометра: После запуска фильтра обратите внимание на показания манометра. Оптимальное рабочее давление обычно указано в инструкции и не должно превышать допустимых значений. Резкий рост давления свидетельствует о загрязнении песка.
- Проверка направления потока воды: Убедитесь, что вода поступает в фильтр через входной патрубок и выходит обратно в бассейн через выходной, без обратных течений или протечек.
- Промывка фильтра: При первом запуске обязательно проведите промывку песка – переведите клапан в режим «Backwash» и включите насос на 2–3 минуты до тех пор, пока выходящая вода не станет прозрачной.
- Настройка клапана: После промывки переключите клапан в режим «Filter» для нормальной фильтрации. Проверяйте положение клапана при каждом запуске системы.
Для первых нескольких дней эксплуатации рекомендуется:
- Контролировать давление манометра ежедневно, фиксировать показатели для отслеживания динамики загрязнения.
- Проводить обратную промывку фильтра каждые 3–5 дней или при увеличении давления на 0,2–0,3 бар выше нормы.
- Регулярно очищать корзину префильтра насоса от крупного мусора, предотвращая засоры.
- Проверять целостность и надежность соединений после каждого обслуживания.
Соблюдение этих правил гарантирует стабильную работу фильтра и чистоту воды в каркасном бассейне без дополнительных затрат на ремонт или замену компонентов.
Вопрос-ответ:
Как правильно выбрать место для установки песочного фильтра рядом с каркасным бассейном?
Место для установки должно быть ровным и устойчивым, чтобы фильтр не накренился под весом воды и песка. Рядом не должно быть источников пыли и грязи, чтобы исключить попадание загрязнений в систему. Также стоит предусмотреть доступ к электросети для насоса и возможность свободного обхода для обслуживания. Минимальное расстояние от бассейна — около метра, чтобы обеспечить надежное подключение шлангов без натяжения.
Как правильно заполнить фильтр кварцевым песком и избежать ошибок?
Перед заполнением необходимо проверить, чтобы внутренний колодец фильтра был чистым и целым. Песок засыпается слоями, при этом не стоит резко сыпать его, чтобы не повредить распределительные трубы. Обычно требуется 0,3–0,5 мм фракция кварцевого песка, достаточный слой — около 30 см. После засыпки следует аккуратно установить верхнюю часть фильтра и проверить герметичность соединений.
Как проверить герметичность подключения шлангов к песочному фильтру и бассейну?
После установки всех соединений насос запускают на короткое время, внимательно наблюдая за местами стыков. Если вода начинает просачиваться или появляются капли, значит, нужно подтянуть хомуты или заменить уплотнительные элементы. Для дополнительной проверки можно использовать мыльный раствор — при появлении пузырьков обнаружится место протечки. Все соединения должны оставаться сухими под давлением системы.
Как часто необходимо промывать песочный фильтр и какие признаки указывают на это?
Промывка требуется при снижении давления в системе или уменьшении пропускной способности, что видно по показаниям манометра. Обычно это происходит раз в 7-10 дней активной эксплуатации. Если вода в бассейне начинает мутнеть, а поток снижается, промывку нужно провести немедленно. Процедура выполняется переключением клапана в режим обратной промывки, после чего фильтр очищается и возвращается к обычной работе.
Какие особенности подключения насоса к песочному фильтру при использовании каркасного бассейна?
Насос должен быть совместим по производительности с фильтром и бассейном, чтобы обеспечить необходимый поток воды. Все соединения между насосом и фильтром должны быть герметичными и выполнены из прочных материалов. При монтаже учитывается правильное направление потока — вода идет из бассейна через насос в фильтр и обратно. Электропитание насоса должно быть защищено от влаги, а место установки — защищено от прямого попадания солнечных лучей и осадков.
