Как сделать обогреватель своими руками

С наступлением холодов потребность в эффективном и экономичном обогреве возрастает. В условиях ограниченного бюджета или при отсутствии централизованного отопления можно собрать работающий обогреватель буквально за пару часов, используя недорогие или уже имеющиеся в доме материалы. Главное – понимать принципы теплогенерации и безопасности при работе с электричеством и нагревательными элементами.

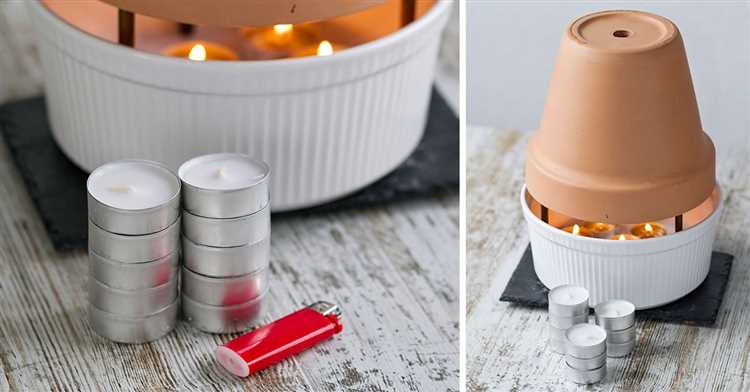

Наиболее доступный способ – изготовление керамического обогревателя на основе цветочных горшков. Для конструкции понадобятся два терракотовых горшка разного диаметра, стальной шпиль с гайками и шайбами, металлическая подставка, а также четыре чайных свечи. Горшки устанавливаются один в другой, крепятся шпилью через центральное отверстие, образуя воздушную камеру. При сгорании свечей тепло аккумулируется и передаётся наружу через керамику, создавая устойчивый поток тёплого воздуха.

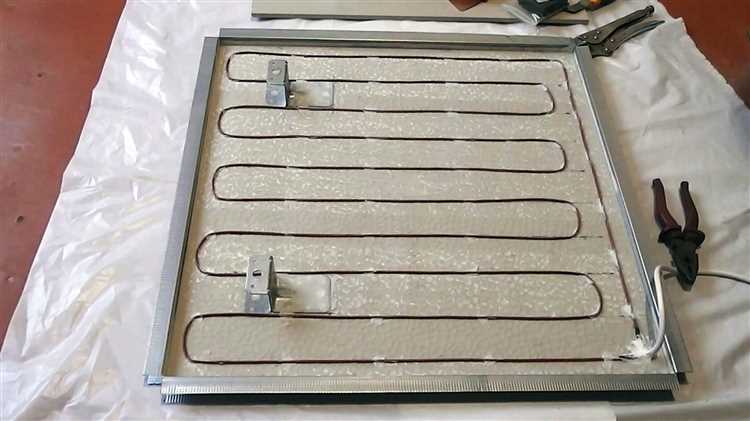

Другой вариант – электрический обогреватель на основе нихромовой проволоки. Используется проволока диаметром 0.4–0.5 мм, изоляторы (например, керамические бусины), фанерная или термостойкая панель и блок питания 12–24 В с током до 5 А. Нихром натягивается волнами на изолирующую основу, после чего подключается к источнику питания. Для регулировки мощности добавляется диммер или понижающий трансформатор. Такая система способна нагревать помещение до 15 м² при потреблении менее 100 Вт.

Важно: все элементы должны быть термостойкими, а сборка – исключать контакт нагревателя с легко воспламеняемыми поверхностями. Обязательно использовать предохранитель и обеспечить вентиляцию, особенно при работе с открытым пламенем.

Выбор безопасных и доступных материалов для корпуса

Пластик – только термостойкий, например, поликарбонат (PC) или полиамид (PA66). Эти материалы выдерживают нагрев до 120–150 °C и обладают высокой прочностью. Обычный ПВХ или ПЭТ не подходит – плавится и выделяет токсичные вещества уже при 70–80 °C.

Металл – алюминий или оцинкованная сталь. Подходит для наружного кожуха, но требует обязательной внутренней теплоизоляции. В местах крепления нагревательных элементов необходимо использовать термостойкие прокладки из слюды или стеклоткани, чтобы исключить контакт с проводящими поверхностями.

Керамика – отличная основа для размещения нагревательных элементов. Не проводит электричество, выдерживает температуры свыше 600 °C. Однако хрупкость требует осторожности при установке.

Для теплоизоляции используйте стекловолокно или базальтовую вату. Минеральная вата подходит лишь при дополнительной герметизации – она крошится и может попасть на горячие элементы.

Крепёж должен быть из жаростойкой нержавеющей стали. Исключите использование клеев и герметиков на органической основе – они теряют прочность и воспламеняются.

Перед окончательной сборкой протестируйте материалы на устойчивость к температуре, прикладывая к ним нагретый до 100–120 °C элемент в течение 10–15 минут. Если материал деформируется или появляется запах – использовать его нельзя.

Создание нагревательного элемента из графитовых стержней

Для изготовления нагревательного элемента потребуются графитовые стержни от использованных батареек типа «С» или «D». Извлеките их, очистите от электролита, избегая повреждения поверхности. Обязательно используйте перчатки и защиту для глаз.

Два стержня соединяются параллельно или последовательно, в зависимости от требуемого сопротивления. Параллельное соединение снижает сопротивление и увеличивает ток, последовательное – увеличивает сопротивление и снижает ток. Для бытового источника питания (например, блок питания 12 В, 5 А) оптимально использовать последовательное соединение двух стержней длиной около 5 см каждый.

Контакт к графиту обеспечивается с помощью металлических зажимов типа «крокодил». Не допускается пайка – высокая температура приведёт к разрушению припоя. Между стержнями необходимо оставить зазор не менее 1 см, чтобы избежать короткого замыкания.

Для устойчивости конструкции стержни фиксируются на негорючем основании, например, на керамической плитке или кирпиче. Подключение к источнику питания осуществляется только через ограничитель тока – например, последовательно включённую автомобильную лампу на 12 В, чтобы избежать перегрузки.

При прохождении тока графит выделяет тепло за счёт омического сопротивления. Через 10–15 секунд элемент достигает температуры 150–200 °C. Не рекомендуется включать устройство более чем на 5 минут подряд – перегрев может привести к разрушению графита.

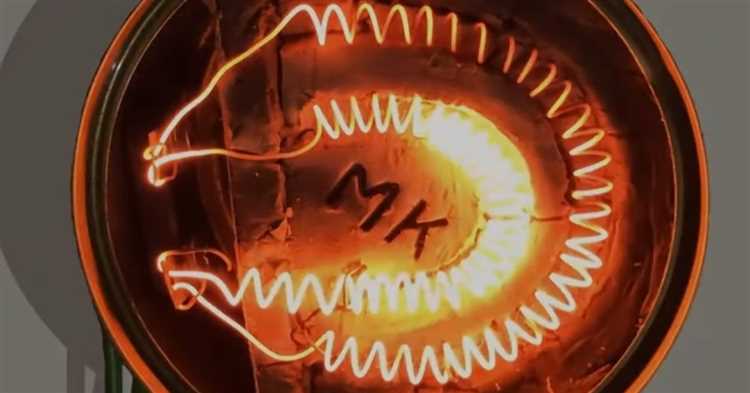

Использование медной проволоки и спирали от фена для нагрева

Для сборки простого нагревательного элемента можно использовать медную проволоку диаметром 1–1,5 мм в сочетании с нихромовой спиралью, извлечённой из старого фена. Медная проволока выполняет роль токопроводящих шин, так как она обладает низким сопротивлением и эффективно передаёт электрический ток к нагревательной части.

Спираль из фена, обычно изготовленная из нихрома, обладает высоким сопротивлением и при прохождении тока интенсивно нагревается. Для подключения спирали к проводу важно обеспечить плотный контакт без зазоров, иначе соединение перегреется. Лучший способ – использовать пайку с тугоплавким припоем или надёжную скрутку с последующей фиксацией жаростойкой термолентой.

Длина спирали влияет на итоговую мощность нагрева. Например, спираль длиной около 20 см с сопротивлением 5 Ом при подключении к 220 В создаёт мощность около 9,6 Вт. При меньшем сопротивлении нагрев усиливается, но возрастает риск перегрева и воспламенения. Работать с такими элементами следует с предохранителем и тепловой изоляцией.

Корпус для самодельного нагревателя можно изготовить из керамики или жаростойкого стекла. Нельзя использовать пластик или дерево – они деформируются и горят. Убедитесь, что все открытые контакты изолированы, а сам прибор работает в условиях хорошей вентиляции.

Сборка теплоизолированной конструкции с минимальными потерями тепла

Для снижения теплопотерь при создании самодельного обогревателя необходимо использовать многослойную теплоизоляцию. Внутренний корпус рекомендуется изготавливать из металлической емкости (например, консервной банки), так как металл эффективно передаёт тепло.

Снаружи корпус следует обернуть фольгированным пенополистиролом толщиной не менее 5 мм. Фольгированная сторона должна быть обращена внутрь – к источнику тепла, чтобы отражать инфракрасное излучение обратно в систему. Стыки необходимо герметизировать алюминиевым скотчем для устранения тепловых мостиков.

Для дополнительной изоляции поверх фольгированного слоя можно обмотать конструкцию слоем минеральной ваты толщиной 20–30 мм. Материал должен быть плотно прижат, без воздушных зазоров. Внешнюю оболочку рекомендуется выполнить из тонкой жести или плотного картона с термостойкой пропиткой, чтобы защитить изоляцию и стабилизировать форму конструкции.

Все материалы, контактирующие с нагревательным элементом, должны выдерживать температуру не менее 150 °C. Отверстия для выхода теплого воздуха делаются только на фронтальной части обогревателя. Заднюю и боковые стенки следует оставить полностью изолированными, чтобы избежать утечки тепла в ненужных направлениях.

Установка отражающего экрана из листа фольгированного картона позади конструкции (на стене или подставке) позволяет дополнительно снизить теплопотери и направить больше тепла в помещение. Эффективность изоляции можно проверить термометром или тепловизором – внешняя поверхность конструкции не должна существенно нагреваться.

Подключение питания: источники тока и меры предосторожности

Источники питания для самодельного обогревателя зависят от типа нагревательного элемента. Для устройств на нихромовой проволоке или графитовых стержнях подходят блоки питания с выходом от 12 до 24 В постоянного тока. Использование старых ноутбучных адаптеров (например, 19 В, 3–4 А) – практичный и безопасный вариант.

Для элементов с высоким сопротивлением, рассчитанных на сетевое напряжение 220 В, возможно прямое подключение, но только при наличии ограничителя тока, термопредохранителя и обязательной изоляции всех токоведущих частей. Применение понижающего трансформатора или импульсного блока питания с защитой от перегрузки предпочтительнее.

Меры предосторожности:

1. Все соединения должны быть выполнены термостойким проводом сечением не менее 1 мм². Используйте клеммы или пайку – скрутки недопустимы.

2. Обязательна установка предохранителя с номиналом, соответствующим потребляемому току (+10–15% запаса).

3. Никогда не подключайте устройство без термоизоляции и защиты от короткого замыкания. Применение диэлектрических прокладок и корпуса из негорючих материалов снижает риск возгорания.

4. При работе от сети 220 В используйте автоматический выключатель и УЗО с током утечки не выше 10 мА.

5. Все испытания проводите через понижающий трансформатор или лабораторный автотрансформатор (ЛАТР). Никогда не проверяйте самодельный обогреватель «в розетке» без предварительной отладки и контроля температуры.

Игнорирование указанных мер приводит к риску поражения электрическим током, короткому замыканию и возгоранию. Правильный выбор источника питания и защита цепей – критически важны для безопасной эксплуатации.

Проверка работы и устранение перегрева

После сборки самодельного обогревателя важно правильно протестировать его работу и обеспечить безопасность эксплуатации. Один из главных аспектов – контроль за перегревом устройства, что может привести к его выходу из строя или даже пожару.

Для проверки работы обогревателя следуйте следующим шагам:

1. Подключите устройство к сети и включите его в работу.
2. Оцените стабильность нагрева. Обогреватель должен равномерно прогревать воздух в помещении. Если температура резко повышается только в одном месте, это может свидетельствовать о проблемах в конструкции.
3. Проверьте температуру корпуса. Для этого можно использовать термометр. При нормальной работе температура корпуса не должна превышать 50-60°C. Если температура выше, это сигнализирует о перегреве.
4. Проверьте исправность всех элементов, включая провода, элементы обогрева и переключатели. Если они становятся горячими на ощупь, это может быть признаком перегрева или короткого замыкания.

Если во время работы обогреватель начинает перегреваться, примите следующие меры:

• Выключите устройство и отключите от сети. Дайте ему остыть.
• Проверьте, не перекрыт ли поток воздуха. Например, если обогреватель использует вентилятор, он должен иметь свободный доступ к воздуху, чтобы не перегреваться.
• Убедитесь, что обогреватель установлен на плоской и твердой поверхности, а вокруг него нет легковоспламеняющихся материалов, которые могут способствовать перегреву.
• Проверьте, нет ли повреждений изоляции проводов. Если они повреждены, замените их.
• Регулярно очищайте устройство от пыли и грязи, которая может блокировать воздухопоток и повысить температуру внутри обогревателя.

Если проблемы с перегревом продолжаются, возможно, причина кроется в неправильной конструкции или использовании неподобающих материалов. В таком случае рекомендуется провести модернизацию устройства или обратиться за помощью к специалисту.

Размещение и использование самодельного обогревателя в помещении

Правильное размещение и использование самодельного обогревателя напрямую влияют на эффективность его работы и безопасность. Важно учитывать несколько факторов, чтобы обеспечить безопасную и эффективную эксплуатацию устройства.

Расположение обогревателя

• Обогреватель следует устанавливать на ровной и устойчивой поверхности, вдали от горючих материалов. Это минимизирует риск возгорания и обеспечит стабильную работу устройства.
• Не размещайте обогреватель в местах с ограниченным воздушным потоком. Рекомендуется оставлять пространство вокруг устройства для свободной циркуляции воздуха (не менее 30 см с каждой стороны).
• Не ставьте обогреватель рядом с окнами или в местах с сильными сквозняками, так как это снизит его эффективность и может привести к перегреву.
• Помещение должно быть хорошо проветриваемым, чтобы предотвратить накопление угарного газа, если используемый обогреватель работает на топливе.

Использование обогревателя

• Перед использованием проверьте все элементы обогревателя на наличие повреждений или дефектов. Электрические провода должны быть целыми, а соединения надежными.
• Не оставляйте обогреватель без присмотра, особенно если он используется вблизи легковоспламеняющихся предметов, таких как мебель, занавески или бумага.
• Если обогреватель работает от электричества, убедитесь, что розетка и проводка могут выдерживать нагрузку устройства. Использование удлинителей не рекомендуется, если они не предназначены для высоких токов.
• Для безопасного отопления помещения выбирайте обогреватели, оснащенные защитой от перегрева. Это поможет предотвратить поломку устройства или даже возгорание в случае перегрева.
• Регулярно очищайте устройство от пыли и грязи, так как это может снизить его эффективность и привести к перегреву.

Дополнительные советы

• Если обогреватель имеет вентилятор, периодически проверяйте его работоспособность. Засорение вентиляционных отверстий может снизить производительность устройства.
• Не размещайте обогреватель рядом с мебелью, чтобы избежать ее повреждения от перегрева, а также для поддержания эффективной циркуляции тепла.
• Для улучшения теплопередачи и повышения эффективности можно использовать отражающие экраны, которые направляют тепло обратно в помещение, минимизируя его потери через стены.

Вопрос-ответ:

Как сделать самодельный обогреватель из подручных материалов?

Для изготовления самодельного обогревателя можно использовать простые материалы, такие как металлические банки, свечи и фольга. Один из популярных способов – это взять металлическую банку, поставить в нее несколько свечей, а вокруг обернуть фольгу, чтобы направить тепло в нужном направлении. Этот простой обогреватель может быть эффективным для обогрева маленькой комнаты или палатки. Главное — обеспечить безопасное место для свечей, чтобы избежать возгорания.

Какие материалы нужны для создания самодельного обогревателя?

Для самодельного обогревателя обычно используют металлические банки, свечи, фольгу, пластик, а также утеплители, такие как стекловата или поролон. Если хочется собрать более сложное устройство, можно добавить термодатчик для регулирования температуры и систему вентиляции. Важно помнить, что материалы должны быть безопасными для использования в закрытых помещениях.

Насколько безопасен самодельный обогреватель?

Безопасность самодельного обогревателя во многом зависит от того, какие материалы используются и как правильно он собран. Например, при использовании свечей важно следить за тем, чтобы они не были близко к горючим предметам, и ставить обогреватель на устойчивую поверхность. Также не рекомендуется оставлять его без присмотра. Если использовать электрические компоненты, необходимо соблюдать осторожность, чтобы избежать коротких замыканий.

Можно ли использовать самодельный обогреватель для обогрева большой комнаты?

Самодельный обогреватель, как правило, не будет достаточно мощным для обогрева большой комнаты, поскольку его мощность ограничена размерами используемых материалов. Такие устройства более подходят для маленьких помещений или временного обогрева в экстремальных условиях, например, в палатке или на даче. Для полноценного обогрева больших помещений лучше использовать заводские обогреватели, которые имеют соответствующие сертификаты безопасности.

Как долго будет работать самодельный обогреватель?

Время работы самодельного обогревателя зависит от выбранных материалов и мощности источника тепла. Например, обогреватель с несколькими свечами может работать несколько часов, пока свечи не прогорят. Для более долгосрочного обогрева можно использовать электрические элементы или химические реакции, но их нужно подключать к сети или следить за безопасностью в использовании. Важно помнить, что самодельные устройства обычно не рассчитаны на продолжительную эксплуатацию, поэтому их стоит использовать только в экстренных ситуациях.

Как сделать обогреватель из бутылки и свечи?

Для создания такого обогревателя потребуется пластиковая бутылка, свеча, металлическая подставка и несколько предметов для улучшения теплообмена. Сначала поставьте свечу на подставку и закрепите бутылку сверху, так чтобы она не касалась пламени напрямую, но была достаточно близко, чтобы поглощать тепло. Бутылка будет нагреваться и постепенно отдавать тепло в помещение. Чтобы улучшить эффективность, можно использовать металлические элементы для увеличения площади теплоотдачи. Этот способ хорош для небольших помещений или временного использования, но не стоит полагаться на него в долгосрочной перспективе.

Можно ли использовать картон для создания самодельного обогревателя?

Картон можно использовать в качестве материала для обогревателя, но его эффективность будет ограничена. Например, его можно применить для создания корпуса обогревателя, например, в конструкции с использованием свечи или другого источника тепла. Однако картон не обладает хорошими термическими свойствами и быстро теряет тепло, что ограничивает его использование. Также важно помнить о безопасности, поскольку картон легко воспламеняется. Лучше использовать картон в сочетании с другими материалами, которые будут удерживать тепло, например, с металлическими или керамическими элементами.
