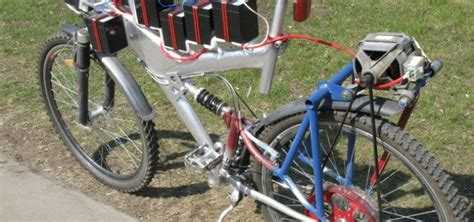

Как сделать электромотор для велосипеда своими руками

Переделка обычного велосипеда в электрический – это не только способ сэкономить на покупке готового электробайка, но и возможность собрать конструкцию, максимально подходящую под собственные задачи. Главный элемент такой переделки – электромотор, который можно собрать самостоятельно, используя доступные комплектующие и инструменты.

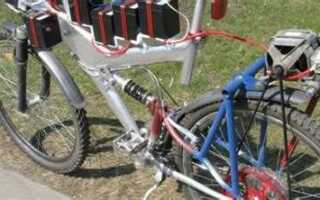

Для изготовления самодельного электромотора чаще всего используется двигатель постоянного тока с напряжением 24–48 В и мощностью от 250 до 1000 Вт. Оптимальный выбор – мотор от старого электросамоката, дрели или электровентилятора. Такие двигатели обладают достаточной тягой для движения на скорости 20–30 км/ч и легко интегрируются в велосипедную раму.

Необходимый крутящий момент обеспечивается за счёт правильного выбора передаточного отношения. Для прямого привода на заднее колесо можно использовать цепную или ременную передачу с передаточным числом 1:3 или 1:4. Важно учитывать диаметр заднего колеса и предполагаемую скорость вращения вала двигателя – оптимально, если мотор будет выдавать 2500–3000 об/мин на холостом ходу.

Питание электромотора реализуется с помощью литий-ионных аккумуляторов (18650), собранных в батарейный блок на 36 или 48 В. Минимальная ёмкость для уверенного пробега 15–20 км – около 10 А·ч. Контроллер скорости и ручка газа устанавливаются на руль и соединяются с мотором через стандартный разъём XT60 или Anderson Powerpole. Всё оборудование должно быть защищено от влаги и пыли – герметизация корпусов и соединений обязательна.

Выбор типа электродвигателя для установки на велосипед

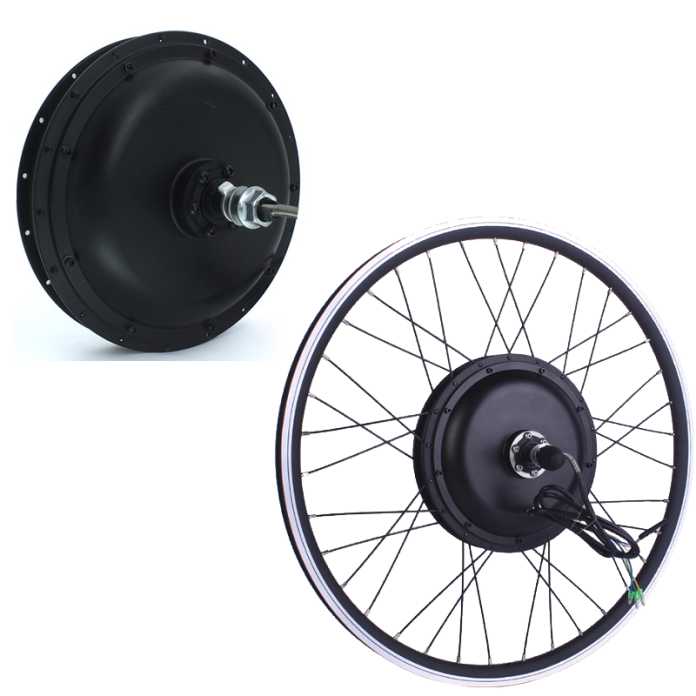

Хаб-мотор (мотор-колесо) – наиболее распространённый вариант. Устанавливается в ступицу переднего или заднего колеса. Отличается простотой монтажа и низкой стоимостью. Оптимален для городского использования и умеренных нагрузок. Мощность варьируется от 250 до 1000 Вт. Недостаток – отсутствие прямого взаимодействия с трансмиссией велосипеда, что снижает эффективность на подъёмах.

Мид-драйв мотор (центральный привод) монтируется в кареточный узел. Преимущество – использование переключения передач, что повышает КПД на сложных участках. Подходит для горных и туристических велосипедов. Мощность – от 500 до 1500 Вт. Минус – более сложная установка и повышенная нагрузка на цепь и кассету.

Фрикционный мотор устанавливается на раму и приводит в движение колесо через ролик, прижимающийся к покрышке. Это простое решение для временной установки. Подходит для дорожных велосипедов с гладкими шинами. Недостатки – низкий КПД, шум и быстрый износ резины. Мощность редко превышает 350 Вт.

Выбор зависит от условий эксплуатации: для городской езды – хаб-мотор, для бездорожья – центральный привод. Учитывайте диаметр колеса: для 26″ и 27.5″ оптимальны моторы мощностью до 1000 Вт, для 29″ – не менее 750 Вт. Для зимней эксплуатации хаб-мотор предпочтительнее – меньше подвижных частей.

Поиск и подготовка подходящего двигателя от бытовой техники

Наиболее подходящие двигатели для самодельного электровелосипеда можно найти в старой бытовой технике: стиральных машинах, пылесосах, вентиляторах и насосах. Оптимальны двигатели постоянного тока (DC) с рабочим напряжением от 12 до 48 В и мощностью не менее 250 Вт.

• Стиральные машины: Ищите модели с коллекторными двигателями, особенно старого образца. Такие моторы имеют высокую оборотистость и легко регулируются по напряжению.
• Пылесосы: Подходят только коллекторные двигатели. Недостаток – высокие обороты и слабый крутящий момент, что потребует редукции.
• Вентиляторы и кондиционеры: Часто содержат асинхронные двигатели, которые сложно использовать без частотного преобразователя. Лучше избегать.
• Автомобильные стеклоочистители: Имеют редуктор и работают от 12 В. Можно использовать для вспомогательного привода, но не в качестве основного мотора.

После выбора двигателя необходимо:

1. Очистить корпус от пыли и жира, проверить щетки и обмотки.
2. Протестировать мотор на кратковременную работу от источника питания соответствующего напряжения.
3. Проверить потребляемый ток под нагрузкой – он не должен превышать 15–20 А при 12 В или 7–10 А при 24 В.
4. Если вал короткий или нестандартный – установить переходник или шкив, подходящий для последующего соединения с приводом колеса.

Не стоит использовать двигатели от СВЧ-печей, термопотов и холодильников – они либо недостаточной мощности, либо неподходящего типа (индукционные или шаговые).

Изготовление крепления электродвигателя к велосипедной раме

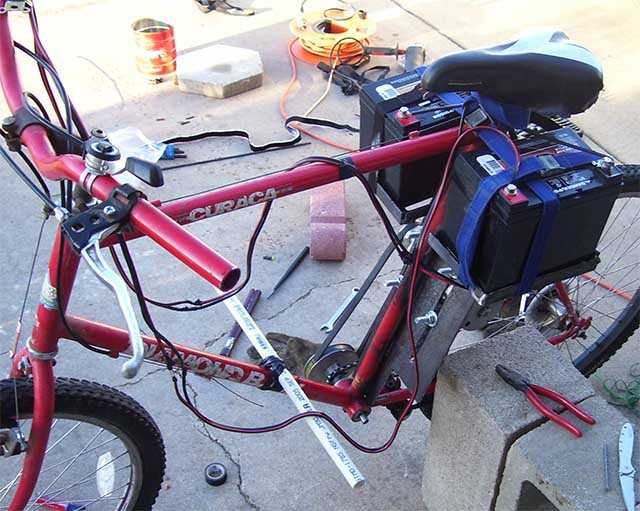

Для надёжного крепления электродвигателя к раме велосипеда требуется учесть тип двигателя, диаметр трубы рамы и предполагаемое усилие. Наиболее практичный вариант – установка на нижнюю трубу или перо заднего треугольника. Перед началом работ необходимо демонтировать все элементы, мешающие доступу к месту крепления.

Материал для крепления – стальной или алюминиевый уголок толщиной не менее 3 мм. Уголок подрезается по длине в зависимости от размеров мотора. Используется дрель с набором свёрл по металлу для формирования монтажных отверстий. Резьбовые соединения предпочтительнее сварки: это упрощает демонтаж и настройку.

Для фиксации к раме используются U-образные хомуты с резьбой диаметром 6–8 мм, обтянутые термоусадочной трубкой для защиты лакокрасочного покрытия. Установка производится через резиновые или силиконовые прокладки для гашения вибраций и исключения прямого контакта металла с рамой.

Примерный перечень необходимых элементов:

После предварительной сборки необходимо провести выравнивание по оси звездочки, чтобы избежать перекоса цепи. Финальная затяжка осуществляется с усилием 10–12 Нм. Рекомендуется применение контргаек или фиксатора резьбы для предотвращения самопроизвольного ослабления крепежа.

Подключение контроллера и настройка системы питания

Для подключения контроллера сначала определите тип мотора – коллекторный или бесколлекторный. Для бесколлекторного мотора используйте контроллер с фазовыми выходами A, B, C. Подключите провода мотора строго по цветам: жёлтый к жёлтому, синий к синему, зелёный к зелёному. При неправильной последовательности мотор будет дёргаться или вращаться в обратную сторону.

Датчики Холла подключаются к отдельному разъёму на контроллере. Совпадение цветовой схемы: красный – питание (+5В), чёрный – земля (GND), остальные три – сигнальные. Если мотор работает рывками, поменяйте местами сигнальные провода.

Питание подаётся через разъём XT60 или Anderson. Провода: красный – плюс, чёрный – минус. Напряжение должно соответствовать контроллеру и батарее – например, 36 В или 48 В. Сечение проводов не менее 2,5 мм², длина – минимальная, чтобы избежать падения напряжения.

Аккумулятор Li-Ion должен иметь встроенную BMS-плату. Без неё возможен перезаряд или глубокий разряд, что приведёт к выходу из строя. Перед включением убедитесь, что напряжение на клеммах батареи стабильно, без просадок при подключении нагрузки.

Контроллер часто имеет тонкий красный провод – это «замок зажигания». Без подачи напряжения на него система не включится. Соедините его с плюсом питания через кнопку или ключ.

Настройка начинается с проверки вращения колеса. Если направление неправильное, поменяйте местами два любых фазных провода и два соответствующих сигнальных. Убедитесь, что мотор стартует плавно, без рывков и остановок. Если есть дисплей – через него выставьте ограничение по току (обычно 15–25 А) и скорости.

После сборки проверьте все соединения на прочность, изолируйте открытые контакты термоусадкой или изолентой. Не допускайте попадания влаги на контроллер и разъёмы – используйте герметичные корпуса или силиконовую защиту.

Передача вращения от двигателя к заднему колесу

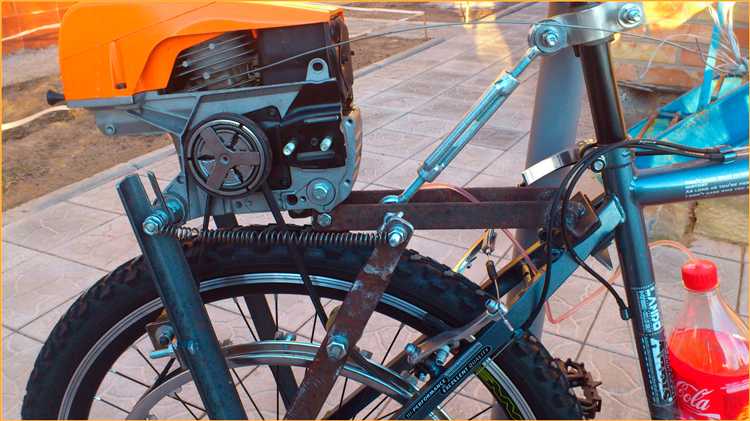

Наиболее надёжный способ передачи вращения – использование цепной передачи с мотором, установленным на раме. Оптимально использовать велосипедную цепь с шагом 1/2 дюйма и шириной 3/32 дюйма. Для передачи крутящего момента на заднюю ось потребуется ведущая звёздочка, установленная на вал электродвигателя, и ведомая – на колёсной ступице или фривиле.

Важно учитывать передаточное число. Для мотора с 3000 об/мин и желаемой скорости 25 км/ч, передаточное отношение должно составлять примерно 10:1. Это достигается либо многоступенчатой передачей, либо крупной ведомой звёздочкой (например, 96 зубьев) и малой ведущей (10–12 зубьев).

Крепление ведомой звезды к колесу выполняется через адаптер, фиксирующийся на спицах или непосредственно на тормозном фланце втулки. При выборе способа крепления избегайте смещения центра масс и биения.

Для снижения вибраций и износа используйте цепь с роликами на подшипниках и корректное натяжение: провисание не более 5 мм. Натяжитель обязателен при длинной цепи или при наличии подвижной подвески.

Если используется мотор-редуктор с низкими оборотами (до 500 об/мин), возможна установка напрямую на ось заднего колеса, но потребуется модификация втулки и установка свободного хода, исключающего сопротивление при движении без питания мотора.

Обязательное условие – соосность всех элементов и минимальные люфты. Проверку передачи проводите под нагрузкой, контролируя равномерность вращения и отсутствие рывков.

Проверка работоспособности и устранение возможных неисправностей

Если мотор не запускается: проверьте целостность всех проводов, особенно обмоток статора, используя тест на сопротивление – стандартное значение для обмотки около 0,5–2 Ом. Обрыв или короткое замыкание свидетельствуют о неисправности обмотки или неправильной сборке.

При отсутствии вращения при подаче питания: осмотрите контроллер и соединения разъёмов, убедитесь, что сигнальные провода холла правильно подключены и не имеют повреждений. Некорректное подключение датчиков холла вызывает срыв фаз и остановку мотора.

Если мотор греется чрезмерно: проверьте качество пайки и изоляцию обмоток – плохой контакт вызывает повышенное сопротивление и перегрев. Измерьте ток нагрузки – он не должен превышать паспортные значения (обычно не более 15-20 А для бытовых моделей). Для снижения температуры добавьте активное охлаждение или уменьшите нагрузку.

Для проверки механической части: вращайте вал вручную – должно отсутствовать люфт и заедания. Шум или заедание свидетельствуют о проблемах с подшипниками или неправильно собранном роторе.

Если мотор выдает пульсирующий или прерывистый вращательный момент, проверьте состояние щёток (если мотор коллекторный) и контактные кольца. Изношенные щётки требуют замены. Для бесщёточных моторов внимательно проверьте программу контроллера и целостность фазных проводов.

Завершая проверку, выполните тест на нагрузочном стенде или при езде с нагрузкой не менее 10 минут, контролируя стабильность тока и температуры. При выявлении неисправностей повторите диагностику с использованием мультиметра и осциллографа для более детального анализа.

Вопрос-ответ:

Какой тип электродвигателя лучше всего подходит для самодельного электровелосипеда?

Для самодельного электровелосипеда часто выбирают бесколлекторные моторы постоянного тока (BLDC) или коллекторные моторы постоянного тока. BLDC-моторы обладают большей надежностью и КПД, но их сложнее собрать и подключить. Коллекторные моторы проще в изготовлении и управлении, особенно если есть базовые знания электроники. Выбор зависит от ваших навыков и доступных материалов.

Как правильно подобрать аккумулятор для электромотора на велосипеде?

Аккумулятор должен соответствовать по напряжению и току характеристикам двигателя. Обычно для электровелосипедов используют литий-ионные или свинцово-кислотные батареи напряжением от 24 до 48 В. Важно учитывать емкость аккумулятора — чем выше, тем дольше время работы без подзарядки. Также нужно проверить максимальный ток разряда, чтобы он был достаточным для пиковых нагрузок мотора.

Какие инструменты и материалы потребуются для изготовления электромотора своими руками?

Для создания электродвигателя понадобятся медный провод (эмалированный), магниты (лучше неодимовые), сердечник из железа или стали, изоляционные материалы, а также инструменты: паяльник, мультиметр, отвертки, плоскогубцы, возможно токарный станок для обработки деталей. Кроме того, полезно иметь доступ к схемам или чертежам, чтобы правильно собрать все компоненты.

Как подключить электромотор к велосипеду, чтобы обеспечить безопасность и надежность?

Для надежного подключения важно правильно закрепить мотор на раме, чтобы избежать вибраций и смещений. Электрические соединения нужно сделать с помощью качественных клемм и изоляции. Рекомендуется установить контроллер скорости, который регулирует подачу энергии и предотвращает перегрузки. Кроме того, стоит добавить предохранители и проверить всю систему перед использованием, чтобы исключить короткие замыкания.

Какие преимущества и недостатки имеет самостоятельное изготовление электромотора для велосипеда по сравнению с покупкой готового?

Изготовление мотора своими руками дает возможность понять принцип работы и адаптировать устройство под свои нужды, а также сэкономить деньги. Однако это требует времени, терпения и определенных технических знаний. Готовые моторы обычно проходят проверку качества и обладают гарантией, что снижает риск поломок. Самодельные устройства могут оказаться менее долговечными, если допустить ошибки в сборке или подборе компонентов.
