Сборка генератора – не просто увлекательный проект, но и способ обеспечить себя автономным источником энергии в условиях перебоев с электроснабжением. Чтобы добиться стабильной работы устройства, важно точно понимать, какие компоненты необходимы и как они взаимодействуют.
В основе конструкции – двигатель внутреннего сгорания (чаще всего бензиновый или дизельный) и электрогенератор (альтернатор или синхронная машина). Для обеспечения стабильного напряжения потребуется также регулятор напряжения, топливный бак, рама с антивибрационной опорой и система охлаждения. Суммарная мощность агрегата должна соответствовать предполагаемой нагрузке: для бытовых нужд – от 2 до 5 кВт, для производственных – от 5 кВт и выше.
При выборе двигателя учитывают ресурс, частоту вращения (оптимально – 3000 об/мин для генераторов на 50 Гц), и систему запуска. Ручной стартер уместен для маломощных устройств, электростартер – для мощных или часто используемых моделей. Альтернатор подбирается с учётом мощности двигателя и напряжения (одно- или трёхфазный).
Важно заранее определить, будет ли генератор использоваться в стационарном режиме или в качестве мобильного источника энергии. От этого зависит тип шасси, размеры бака и выбор системы глушения шума. Также необходимо предусмотреть защиту от перегрузок, короткого замыкания и перегрева – через автоматические выключатели и термодатчики.
Выбор типа генератора и расчет необходимой мощности
Перед сборкой генератора важно определить его тип и мощность. Тип генератора зависит от источника энергии, доступного в условиях эксплуатации.
- Бензиновый – подходит для кратковременного использования, стартует быстро, работает шумно. Не рекомендуется для постоянной нагрузки выше 3 кВт.
- Дизельный – эффективен при длительной работе, устойчив к высоким нагрузкам. Практичен при мощности от 5 кВт и выше.
- Ветрогенератор – целесообразен при стабильных ветрах со скоростью от 4 м/с. Требует аккумуляторной системы.
- Гидрогенератор – возможен при наличии течения со скоростью от 1,5 м/с. Высокая стабильность при низких колебаниях потока.
- Солнечный – оптимален в южных регионах, требует инвертора и аккумуляторов. Эффективность – около 150 Вт/м² в ясную погоду.
Расчет необходимой мощности начинается с суммирования мощности всех предполагаемых потребителей с учетом пусковых токов.
- Определите мощность каждого устройства в ваттах (Вт).
- Учтите пусковые токи: электродвигатели и компрессоры требуют в 2–3 раза больше мощности при запуске.
- Сложите номинальные и пусковые значения: например, холодильник (150 Вт, пуск – 450 Вт), насос (500 Вт, пуск – 1500 Вт).
- Добавьте резерв в 20–30% для устойчивой работы.
Если суммарная потребляемая мощность составляет 2,5 кВт, выбирайте генератор с номинальной мощностью не менее 3–3,5 кВт. Для чувствительной электроники обязателен инверторный генератор с низким уровнем пульсаций напряжения.
Подбор и приобретение комплектующих для сборки
Для начала определите, на какой тип топлива будет работать генератор: бензин, дизель или газ. Это влияет на выбор двигателя и топливной системы. Наиболее доступные и ремонтопригодные – бензиновые двигатели от мотоблоков и скутеров мощностью от 5 до 10 л.с.
Генератор переменного тока должен соответствовать мощности двигателя. При 3000 об/мин и двигателе на 7 л.с. подойдёт генератор мощностью до 3 кВт. Ищите автомобильные генераторы от грузовиков или мотоциклов, либо промышленные синхронные генераторы.

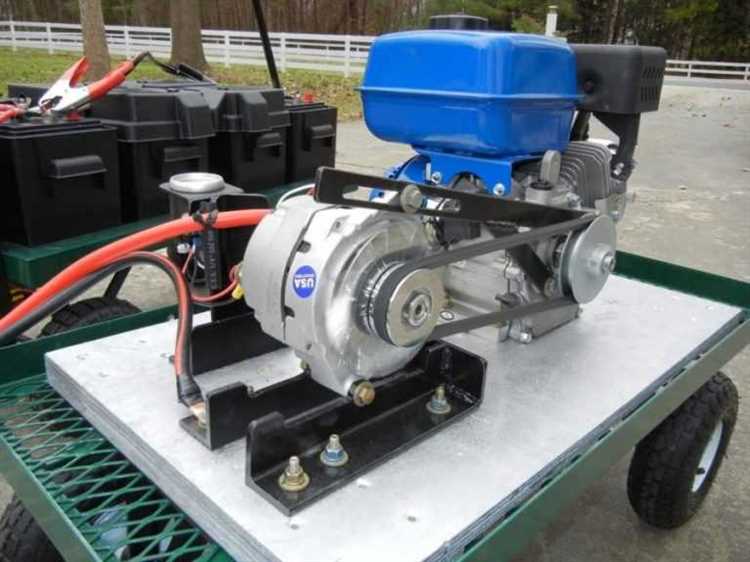

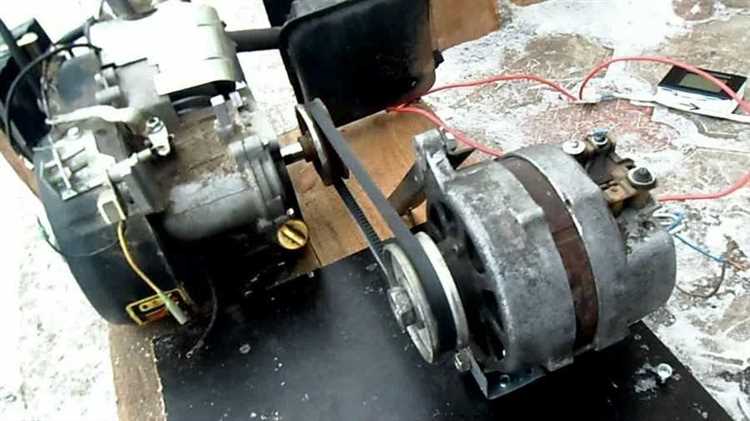

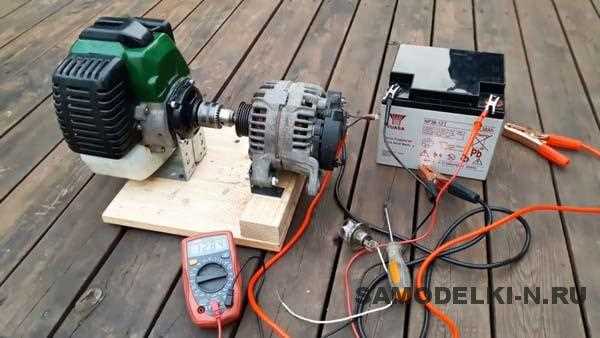

Для соединения двигателя с генератором нужен шкив и ремень либо жесткая муфта. Учитывайте диаметр шкивов для корректного передаточного числа – генератор должен достигать номинальных оборотов.
Рама из профильной трубы или уголка обеспечит устойчивость конструкции. Учтите габариты и вибрации – устанавливайте резиновые демпферы. Приобретайте крепёжные элементы с запасом прочности: болты, гайки, шайбы.
Контроль напряжения и частоты обеспечит блок стабилизации или инвертор (при использовании автомобильного генератора). Также потребуется амперметр, вольтметр и автомат защиты. При использовании бытовой техники – обязательна установка УЗО.
Провода выбирайте медные, сечением не менее 2.5 мм² для нагрузки до 3 кВт. Разъёмы – влагозащищённые, с термостойкой изоляцией. Не экономьте на соединениях – от качества проводки зависит безопасность.
Покупать лучше в профильных магазинах автозапчастей, электротехники и металлопроката. Используйте каталоги запчастей для подбора по характеристикам, а не по названию. Проверяйте документы на двигатель и генератор – особенно при покупке с рук.
Сборка ротора и статора генератора в домашних условиях
Для сборки ротора потребуется вал из стали диаметром 12–16 мм. На него насаживаются неодимовые магниты размером 40×20×10 мм с чередованием полюсов. Магниты фиксируются двухкомпонентным эпоксидным клеем и дополнительно удерживаются металлическими хомутами или бандажной лентой. Расстояние между магнитами не превышает 3–4 мм для минимизации потерь потока.
Сердечник статора изготавливается из трансформаторного железа толщиной до 0,5 мм, уложенного в пакет толщиной 30–50 мм. Листы изолируются между собой лакотканью или специальным лаком. Катушки статора наматываются медным проводом сечением не менее 1 мм². Для однофазной модели требуется три катушки, для трёхфазной – девять, размещённых под углом 120° друг к другу. Количество витков подбирается в зависимости от планируемого напряжения, ориентировочно 100–150 витков на катушку.
Катушки закрепляются на статорном кольце из фанеры или композитного материала. После установки статор заливается термостойкой смолой для фиксации и защиты от влаги. Зазор между ротором и статором выдерживается в пределах 1–2 мм. Проверяется легкость вращения ротора и отсутствие зацепов. При необходимости зазор регулируется подшипниковыми шайбами.

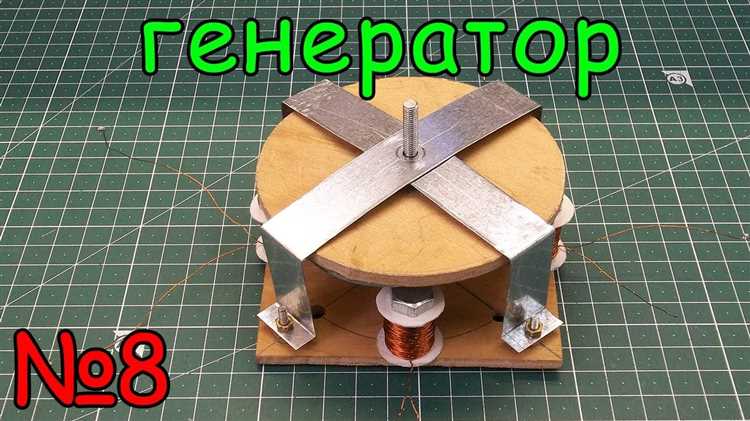

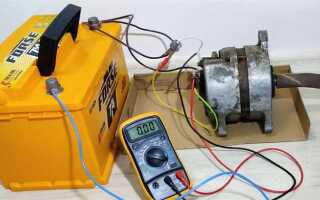

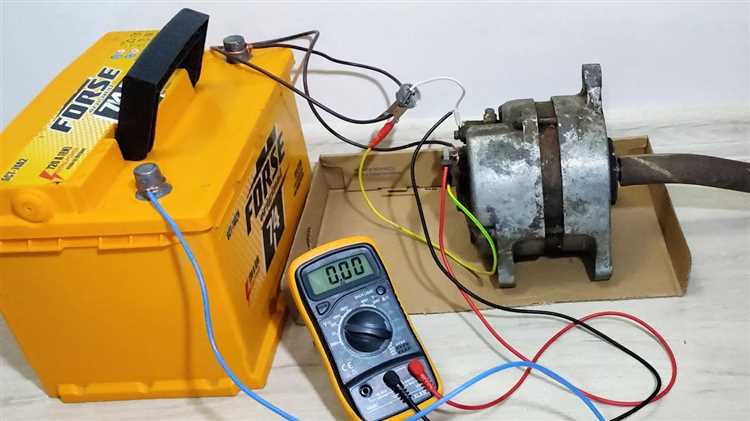

Окончательная проверка включает в себя тест на генерацию напряжения при вращении ротора вручную с помощью дрели или шуроповёрта. Напряжение должно соответствовать расчётным значениям при заданных оборотах.
Изготовление корпуса и крепление элементов конструкции
Корпус генератора должен обеспечивать защиту внутренних компонентов от механических повреждений, пыли и влаги, а также обеспечивать вентиляцию. Рекомендуется использовать листовую сталь толщиной 1,5–2 мм или алюминиевый профиль с жесткой рамой. Оптимальные размеры корпуса: длина – 500 мм, ширина – 300 мм, высота – 400 мм. Конструкция должна предусматривать крышку на петлях и вентиляционные отверстия не менее 30 мм в диаметре с сеткой от мусора.
Монтаж элементов начинается с крепления двигателя. Устанавливается на виброизолирующие подушки, расположенные по углам монтажной плиты. Расстояние между осями крепления должно соответствовать базовым отверстиям двигателя, обычно 120×80 мм. Генераторный модуль размещается на одном уровне с двигателем. Между шкивами должна сохраняться соосность, отклонение не более 1 мм. Крепление осуществляется болтами М8 с гроверами.
Выпрямительный блок и система возбуждения крепятся к внутренней стенке корпуса с помощью дистанционных стоек высотой 10–15 мм для охлаждения. Проводка фиксируется термостойкими стяжками и прокладывается в гофротрубке. Реле, автоматические выключатели и панель управления размещаются на фасадной части корпуса. Минимальное расстояние между элементами – 20 мм для исключения перегрева.
Заземляющий болт М6 устанавливается на нижней панели корпуса снаружи. Все соединения выполняются с применением контактных шайб. Финальный этап – проверка жёсткости конструкции: корпус не должен иметь люфтов и деформаций при нажатии на стенки. При необходимости усиливаются рёбрами жёсткости из уголка 25×25 мм.
Монтаж системы охлаждения и защиты от перегрузок
Для стабильной работы генератора необходимо обеспечить эффективное охлаждение обмоток и двигателя. Установите радиатор с алюминиевыми ребрами и осевым вентилятором мощностью не менее 12 Вт. Разместите его так, чтобы поток воздуха проходил вдоль корпуса генератора, удаляя тепло от ключевых компонентов. Используйте термопасту между радиатором и теплоотводящей поверхностью для увеличения теплопередачи.
Дополнительно закрепите температурный датчик (тип NTC 10 кОм при 25°C) на корпусе статора. Подключите его к термореле с уставкой на 80°C – при превышении температуры цепь питания должна разрываться автоматически. Для вентиляторов используйте отдельный источник питания с защитой от перенапряжения.
Для защиты от перегрузок примените автоматический выключатель с характеристикой типа C, рассчитанный на 110–120% номинального тока генератора. Установите его между выходными клеммами и потребителями. В цепь также включите реле контроля напряжения, отключающее нагрузку при отклонении от заданного диапазона (например, 190–250 В).

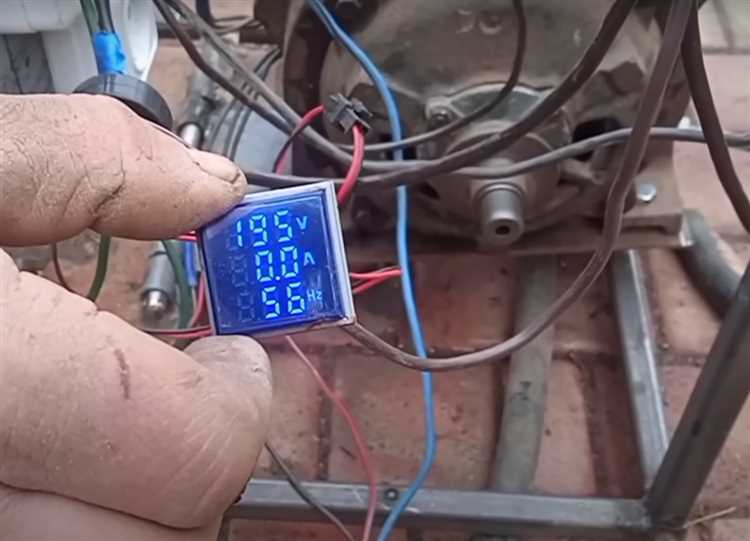

Для постоянного контроля тока и напряжения подключите цифровой амперметр и вольтметр с пределами измерения до 20 А и 300 В соответственно. Расположите приборы на передней панели для визуального наблюдения за режимом работы.
Все соединения выполняйте медным проводом сечением не менее 2,5 мм². Обязательно используйте термоусадочную изоляцию и закрепляйте провода стяжками для предотвращения механических повреждений и коротких замыканий.
Проверка работоспособности и устранение возможных неисправностей
Для проверки генератора подключите нагрузку с потреблением не более номинальной мощности устройства. Используйте мультиметр для контроля выходного напряжения: оно должно соответствовать расчетным параметрам с отклонением не более ±5%. При отсутствии напряжения проверьте исправность катушки возбуждения и надежность контактов в цепи возбуждения.
Если генератор запускается, но выдаёт нестабильное или низкое напряжение, измерьте сопротивление обмоток статора и ротора. Значения должны совпадать с технической документацией. При превышении нормы вероятна обрывка или короткое замыкание в обмотках, что требует перемотки или замены.
В случае сильного нагрева элементов проверьте качество соединений и изоляцию проводов. Низкое напряжение может указывать на износ щёток или износ коллектора (в генераторах с коллекторным узлом). Замените изношенные детали и очистите контакты от загрязнений и окислов.
При отсутствии вращения ротора убедитесь в исправности электродвигателя стартера или ручного запуска. Проверьте напряжение питания на стартере и целостность цепи управления. Неисправный подшипник ротора проявляется шумом и заеданием, что требует его замены для предотвращения повреждений.
Если генератор работает, но не выдает ток, проверьте регулятор напряжения. Его неисправность часто проявляется в виде скачков выходного напряжения или полной его отсутствия. Замените регулятор согласно спецификациям.
Регулярно контролируйте крепление всех болтов и винтов, особенно на узлах с вибрацией. Ослабленные соединения приводят к механическим повреждениям и ухудшению электрических контактов. Внимательно осматривайте корпус генератора на предмет трещин и деформаций, которые могут повлиять на работу и безопасность.
Вопрос-ответ:
Какие основные компоненты необходимы для сборки генератора своими руками?
Для сборки генератора потребуются следующие детали: ротор с магнитами, статор с обмотками, вал для вращения, подшипники, корпус, а также система регулирования напряжения и подключения. Выбор материалов зависит от мощности и типа генератора, который планируется собрать.
Как правильно наматывать обмотку статора, чтобы обеспечить стабильную работу генератора?
Обмотка статора должна быть выполнена из медного провода с подходящим сечением. Нить наматывается равномерно и плотно, без зазоров и перекручиваний. Количество витков влияет на выходное напряжение, поэтому важно строго придерживаться расчетов. После намотки обмотку нужно проверить на целостность и изоляцию.
Какие меры безопасности нужно соблюдать при сборке и эксплуатации самодельного генератора?
При сборке следует избегать контакта с оголёнными проводами и использовать изолирующие перчатки. Важно надежно закрепить все части, чтобы избежать механических повреждений. При работе с генератором нельзя касаться вращающихся элементов и электрических цепей под напряжением. Также стоит установить предохранители и заземление.
Как подобрать оптимальную частоту вращения вала для максимальной эффективности работы генератора?
Частота вращения зависит от конструкции генератора и параметров обмоток. Обычно рекомендуют поддерживать скорость, при которой выходное напряжение достигает номинального значения без перегрузок. Для контроля применяют тахометр и регулирующие устройства, позволяющие удерживать стабильные обороты при разных нагрузках.
Какие сложности могут возникнуть при самостоятельной сборке генератора и как их решить?
Основные трудности — это точное соблюдение размеров и параметров обмоток, правильная установка магнитов и балансировка ротора. Часто возникают проблемы с изоляцией проводов и подключением системы регулировки. Для решения важно тщательно следовать инструкции, использовать качественные материалы и проводить тестирование на каждом этапе.
