Точная распиловка без смещения требует жёсткой и надёжной направляющей. Самодельный упор позволяет повысить качество распила и избежать перекосов, особенно при работе с фанерой, ЛДСП или массивом. Основное требование – стабильность конструкции и отсутствие люфта между подошвой пилы и краем направляющей.
Для изготовления направляющей потребуется фанера толщиной 8–10 мм и ровная рейка или алюминиевый профиль. Ширина основания – не менее ширины подошвы пилы плюс запас в 20–30 мм. Рейку фиксируют на кромке основания, отступая от неё расстояние, равное расстоянию от диска до края подошвы.
После сборки нужно сделать контрольный пропил по всей длине направляющей – это обеспечит точное совпадение линии распила с краем. Направляющую можно оснастить антискользящей подложкой из резины или двухсторонним скотчем, чтобы исключить смещение при распиле. Для многократного использования лучше предусмотреть струбцины или зажимы.
Такая направляющая подходит как для продольного, так и для поперечного распила. При аккуратной сборке она обеспечивает отклонение не более 0,5 мм на метр длины. Оптимальная длина – 1200–1500 мм, этого достаточно для большинства задач в мастерской.

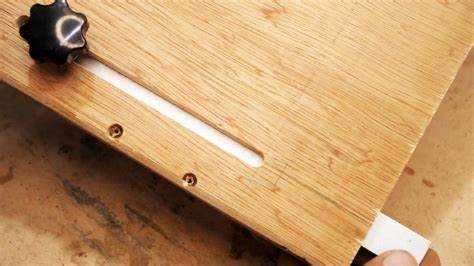

Выбор подходящего материала для направляющей
Материал направляющей должен обеспечивать стабильность, точность и износостойкость. Выбор зависит от требуемой длины, типа заготовок и условий работы.
- Фанера 10–15 мм (березовая) – стабильна при нагрузке, не коробится при умеренной влажности. Лучше использовать ламинированный вариант, чтобы уменьшить трение.
- МДФ 12 мм – обеспечивает ровную поверхность, легко обрабатывается, но боится влаги. Подходит для работы в сухом помещении.
- Алюминиевый профиль (П- или Т-образный) – легкий, жесткий, не подвержен короблению. Удобен при частом перемещении и хранении. Требует точной фиксации к основанию.
- Прямолинейная доска из сухой древесины (бук, ясень) – допустима при отсутствии фанеры или МДФ, но требует строгой калибровки. Не рекомендована для постоянного использования.
Для базовой направляющей подойдут два слоя фанеры: нижний – 10–12 мм, верхний – 6–8 мм. Нижний служит основанием, верхний задаёт край, по которому движется пила. Края следует обрезать после сборки – это обеспечит точное совпадение с линией реза.
Определение точной длины и ширины направляющей
Длина направляющей зависит от максимального размера заготовки, которую предстоит распиливать. Для стандартных листов фанеры и ЛДСП 2440×1220 мм рекомендуется направляющая длиной не менее 2500 мм. Это позволяет выполнить продольный рез за один проход, без смещения конструкции.
Ширина направляющей определяется конструкцией подошвы циркулярной пилы. Измеряется расстояние от диска до края опорной плиты, по направлению к параллельному упору. К этому значению добавляется ширина опорной поверхности самой направляющей, обеспечивающей устойчивость. В среднем требуется от 120 до 200 мм, в зависимости от модели инструмента. При этом ширина направляющей должна перекрывать не только диск, но и запас на ход пилы вдоль всей длины реза.
Для точного определения параметров сначала производится замер между внешним краем подошвы и линией реза. Этот отступ переносится на рабочую поверхность при разметке. Ошибка в измерении даже на 2–3 мм приведёт к смещению линии реза, особенно при продольной нарезке длинных деталей. Рекомендуется использовать металлическую линейку и штангенциркуль.
Если планируется универсальная направляющая, подходящая для нескольких пил, стоит ориентироваться на максимальные значения отступа и ширины подошвы среди всех используемых моделей. Это исключит несовместимость и уменьшит количество ошибок при резке.

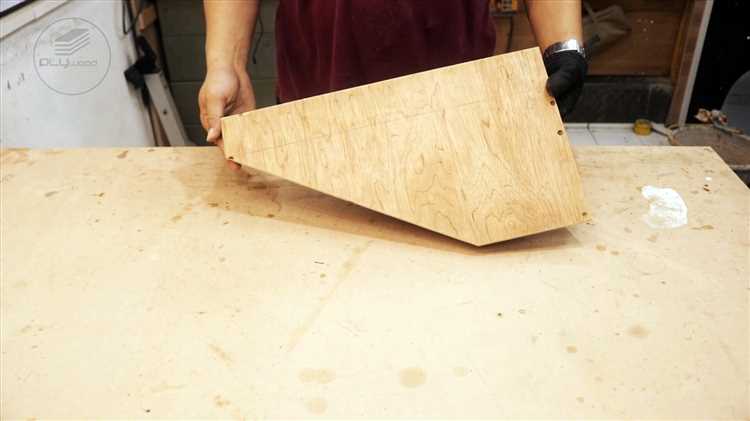

Разметка и распил заготовки под основание
Для основания направляющей используется фанера или ДСП толщиной 10–12 мм. Длина заготовки должна превышать длину подошвы циркулярной пилы минимум на 200 мм, ширина – на 100–150 мм шире расстояния от диска до края опорной плиты.
- Положите лист фанеры на ровную поверхность и с помощью угольника и линейки нанесите базовую линию параллельно заводскому краю. Это будет направляющий край основания.
- Отмерьте от этой линии расстояние, равное ширине подошвы пилы от края до диска, плюс 5–10 мм на запас. Отметьте вторую линию распила.
- Проверьте прямолинейность линий, используя металлическую рулетку и угольник. Малейшее отклонение скажется на точности последующих распилов.
- Закрепите лист струбцинами, чтобы исключить смещение при распиле. Проводите пилу вдоль линейки или направляющей шины – первый рез должен быть максимально точным.
Получившаяся деталь станет основой направляющей. От её геометрии зависит точность всей конструкции, поэтому при разметке и резке не используйте торцовку «на глаз». При отсутствии направляющей шины можно временно использовать алюминиевый профиль с ровным краем.

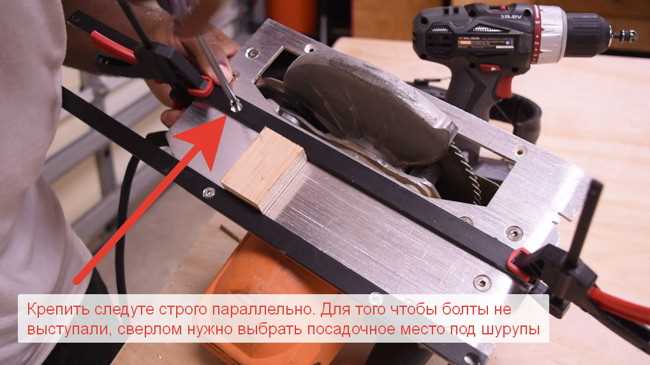

Установка ограничителей для удержания пилы
Для точного позиционирования циркулярной пилы на направляющей устанавливаются боковые ограничители. Они предотвращают смещение платформы вбок и обеспечивают стабильный ход вдоль всей длины направляющей.
Ограничители изготавливаются из фанеры толщиной не менее 12 мм или алюминиевого уголка с полкой 20–25 мм. Крепятся они по обе стороны подошвы пилы, вплотную к её краям, но с минимальным зазором – не более 0,5 мм. Это исключает люфт и перекос при движении.
Расположение ограничителей зависит от ширины основания пилы. После установки необходимо проверить свободный ход по всей длине направляющей: платформа должна двигаться плавно, без заеданий. При необходимости ограничители корректируются путём подшлифовки или подкладки.
Для надёжности крепление выполняется на саморезы с предварительным засверливанием. При использовании металлических деталей применяются винты с потайной головкой, чтобы исключить выступающие элементы, мешающие движению.
Важно зафиксировать ограничители в том положении, в котором пила будет использоваться постоянно. После закрепления не рекомендуется снимать пилу с направляющей, иначе потребуется повторная настройка.

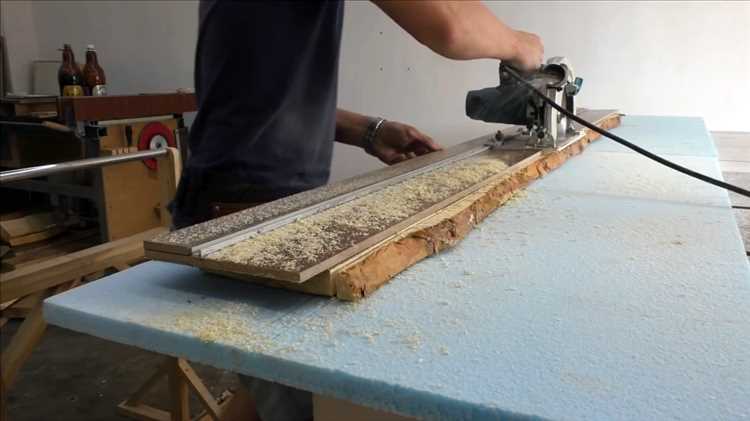

Проверка прямолинейности и угла распила
Для проверки прямолинейности распила приложите металлическую линейку или строительное правило вдоль пропила. Зазоры между лезвием и линейкой не должны превышать 0,5 мм на длине до одного метра. При наличии отклонений проверьте параллельность направляющей относительно основания пилы.
Чтобы убедиться в точности угла 90°, используйте проверочный угольник. Приложите его к пропилу и плоскости материала. Световой зазор указывает на отклонение. Погрешность более 1 мм на 100 мм длины считается недопустимой для большинства задач.
Корректировка: при отклонении прямолинейности проверьте отсутствие люфта в креплениях направляющей. Если угол распила неточный – отрегулируйте положение опорной платформы пилы относительно полотна, ориентируясь на заводскую шкалу и контрольный рез.
Совет: перед основной распиловкой сделайте пробный рез на обрезке того же материала. Это поможет выявить и устранить ошибки без потерь.
Фиксация направляющей к заготовке перед работой
Оптимальное решение – струбцины. Подбирайте модель с достаточной шириной зева, чтобы обеспечить равномерное давление без деформации направляющей. Для фанеры и ЛДСП подойдут винтовые или быстрозажимные струбцины с пластиковыми накладками, чтобы не повредить поверхность.
Фиксируйте направляющую с обеих сторон, особенно при резке вдоль длинной кромки. Если использовать только одну точку крепления, возможен перекос при движении пилы. Расположите струбцины так, чтобы они не мешали ходу подошвы пилы.
Если невозможно применить струбцины (например, при внутренней резке), используйте двухсторонний скотч с акриловым клеем. Полоса шириной 20–25 мм по всей длине направляющей обеспечит достаточную фиксацию. После резки скотч удаляется без следов, особенно с ламинированных поверхностей.
Проверьте точность установки перед началом работы – приложите пилу к направляющей и пройдитесь вдоль нее без включения. Контроль смещения важен даже при использовании жестких креплений.

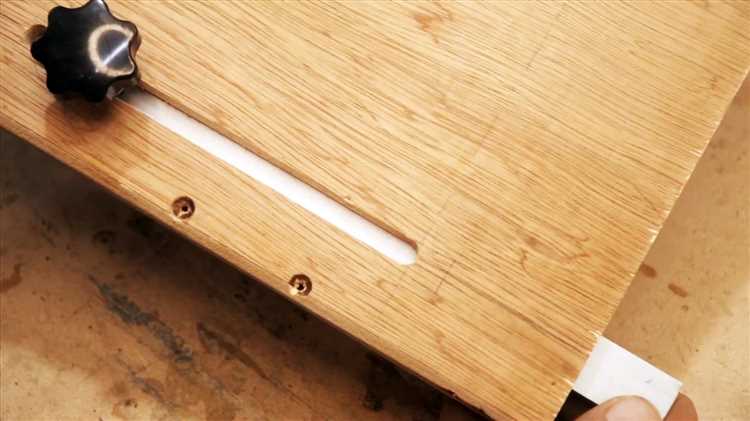

Хранение и защита направляющей от деформации
Направляющую необходимо хранить на ровной горизонтальной поверхности. Нельзя размещать её вертикально у стены или подвешивать за один конец – со временем это приводит к искривлению. Оптимальное место – полка или ящик с жёстким основанием, длина которого соответствует длине направляющей.
Если направляющая выполнена из фанеры или МДФ, важно избегать резких перепадов влажности. Материал может набухать или расслаиваться. Допустимый уровень влажности воздуха – не выше 60%. В гаражах и мастерских с неотапливаемыми помещениями рекомендуется использовать герметичный чехол или заводскую упаковку из плотного полиэтилена с осушающим пакетом внутри.
Контакт с тяжёлыми предметами недопустим. Даже небольшое давление на край направляющей может изменить её геометрию. Лучше выделить отдельную зону хранения, защищённую от случайного воздействия. При перевозке направляющую фиксируют на жёстком основании с использованием уплотнителей из пенопласта или резины по всей длине.
Перед длительным хранением необходимо очистить направляющую от опилок и пыли. Для металлических моделей с антикоррозийным покрытием допустимо нанесение тонкого слоя силиконовой смазки. Это снижает риск появления ржавчины при хранении во влажной среде.
