Создание собственного выключателя – это не только способ сэкономить, но и возможность адаптировать управление освещением под конкретные задачи. Например, можно собрать настольный или настенный выключатель с нужным типом контакта: кнопочным, клавишным или поворотным. Для простой реализации подойдёт одноклавишный вариант с замыкающим контактом.
Основные элементы схемы: провод ПВС 2×0,75 мм², корпус выключателя (можно использовать корпус от старого устройства), клеммная колодка или пайка, сам выключатель (например, кнопочный с фиксацией на 220 В) и изоляционные материалы. Все компоненты доступны в любом строительном магазине, а общий бюджет не превысит 300–400 рублей.
Перед сборкой важно определить тип светильника: работает ли он от сети 220 В или от блока питания с низким напряжением. Для сетевых светильников выключатель встраивается в разрыв фазного провода. При подключении строго соблюдать полярность и использовать индикаторную отвертку для определения фазы. Контактные соединения должны быть надёжно зафиксированы, особенно если используются пружинные клеммы или пайка.
Корпус выключателя желательно заземлить, если он металлический. При размещении устройства на деревянной поверхности между корпусом и деревом укладывают изолирующую прокладку из текстолита или пластика. После сборки обязательно провести проверку мультиметром: выключатель должен размыкать и замыкать цепь без коротких замыканий или паразитного сопротивления.
Выбор подходящего типа выключателя: клавишный, кнопочный или шнуровой
Клавишный выключатель оптимален для настенных светильников и приборов, подключаемых стационарно. Он рассчитан на стандартное напряжение 220 В, легко интегрируется в распределительную коробку или устанавливается в разрыв сетевого провода. Основное преимущество – надёжность и понятная схема подключения: одна клавиша, два контакта, замыкающие цепь. Подходит для частого использования и выдерживает нагрузку до 10 А.
Кнопочный вариант чаще используется в низковольтных системах или светильниках с импульсным управлением. Он срабатывает только при нажатии и требует подключения к реле или контроллеру, сохраняющему состояние цепи. Такой выключатель компактен, но требует дополнительных компонентов, если работает с переменным током 220 В. Применяется в современных дизайнерских решениях, где важна минимизация внешних элементов.

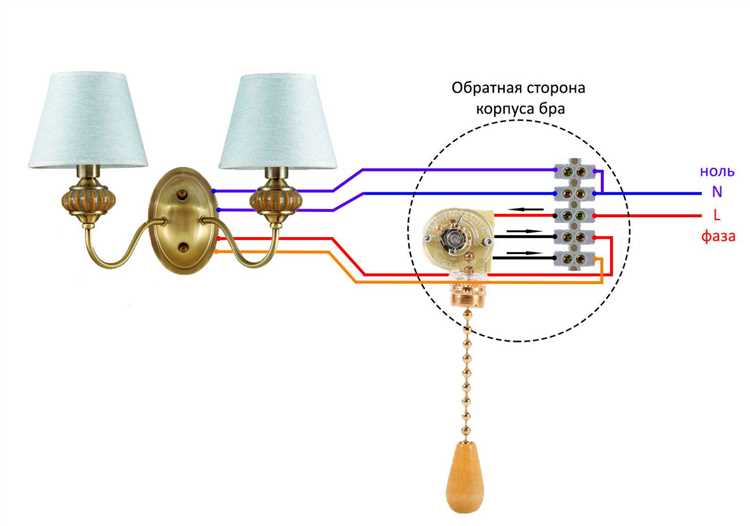

Шнуровой выключатель актуален для настольных ламп и подвесных светильников, где нет доступа к стационарной проводке. Устанавливается в разрыв провода и монтируется без пайки – достаточно отвёртки и ножа. Механизм обычно представляет собой скользящий контакт, рассчитанный на ток до 2–6 А. Не подходит для мощных светильников, но удобен при временных или переносных установках.
Определение места установки выключателя на проводе или корпусе светильника
Точное размещение выключателя зависит от конструкции светильника, типа подключения и условий эксплуатации. При установке на провод выключатель целесообразно размещать на расстоянии 20–30 см от корпуса светильника. Такое расположение обеспечивает удобный доступ рукой при включении, особенно если светильник подвешен или установлен на стене. При этом выключатель не должен находиться в зоне натяжения или перегиба провода.
Если светильник настольный или настенный с жёсткой фиксацией, оптимально установить выключатель прямо на корпусе. Для этого требуется корпус с достаточным внутренним пространством, чтобы разместить контактную группу и обеспечить механическую прочность. Установка выключателя на корпус целесообразна, если питание подаётся напрямую через внутреннюю плату или клеммную колодку, а не гибким проводом.
При выборе места исключайте участки, подверженные нагреву от лампы, чтобы избежать перегрева и повреждения пластиковых элементов выключателя. Важно предусмотреть запас длины провода между источником питания и выключателем, особенно если выключатель монтируется на корпусе и возможна замена светильника или ремонт.
Учитывайте, что с точки зрения безопасности выключатель должен разрывать фазный провод. При монтаже на двухжильный кабель необходимо точно определить фазу с помощью индикаторной отвертки перед подключением.
Необходимые инструменты и материалы для сборки выключателя
Для сборки простого выключателя потребуется точный набор инструментов и компонентов. Используйте проверенные материалы, чтобы обеспечить безопасность и долговечность устройства.
- Механизм кнопочного или клавишного типа – основа выключателя, выбирается по типу нагрузки и напряжения (обычно 220 В, 6–10 А).
- Корпус из негорючего пластика или ПВХ – защищает внутренние контакты, предотвращает короткое замыкание и поражение током.
- Медная проводка сечением от 1,5 мм² – подходит для бытового освещения, обеспечивает стабильный ток без перегрева.
- Клеммники или винтовые зажимы – используются для надёжного соединения проводов без пайки.
- Изоляционная лента ПВХ или термоусадочная трубка – обязательна для изоляции оголённых участков контактов.
- Отвёртка с диэлектрической ручкой – для безопасной работы с крепежом и клеммами.
- Нож или стриппер для зачистки проводов – удаляет изоляцию без повреждения жилы.
- Мультиметр – проверка цепей, определение фазы и целостности контактов.
- Дрель с насадкой (при необходимости монтажа в стену или корпусе светильника).
Все материалы должны быть рассчитаны на эксплуатацию в условиях бытовой сети переменного тока. При работе соблюдайте меры электробезопасности: отключайте питание и проверяйте отсутствие напряжения перед началом монтажа.
Подготовка проводов: снятие изоляции и проверка целостности жил
После удаления изоляции осмотрите каждую жилу. Даже микротрещины или надрезы в медных или алюминиевых нитях могут вызвать локальный нагрев и дальнейшее разрушение контакта. Если при снятии изоляции повреждены жилы, отрежьте участок и повторите зачистку.
Для проверки целостности используйте мультиметр в режиме прозвонки. Замкните щупы на оба конца провода – должен прозвучать звуковой сигнал. При его отсутствии – замените повреждённый участок. Особое внимание – многожильным проводам: разрыв даже одной жилы снижает токопроводимость.
Зачищенные участки не должны иметь заусенцев, скручиваний и окислов. При необходимости обработайте контакты мелкой наждачной бумагой. Поверхность должна быть чистой и блестящей – это улучшает контакт с клеммами выключателя.
Схема подключения выключателя в разрыв фазного провода
Для безопасного управления светильником выключатель необходимо подключать исключительно в разрыв фазного провода. Это исключает риск поражения током при замене лампы, поскольку при выключенном положении фаза не поступает на патрон.
Определите фазу с помощью индикаторной отвертки: при прикосновении к фазному проводу индикатор загорается. Ноль при этом остаётся «молчащим». Обесточьте цепь перед подключением.

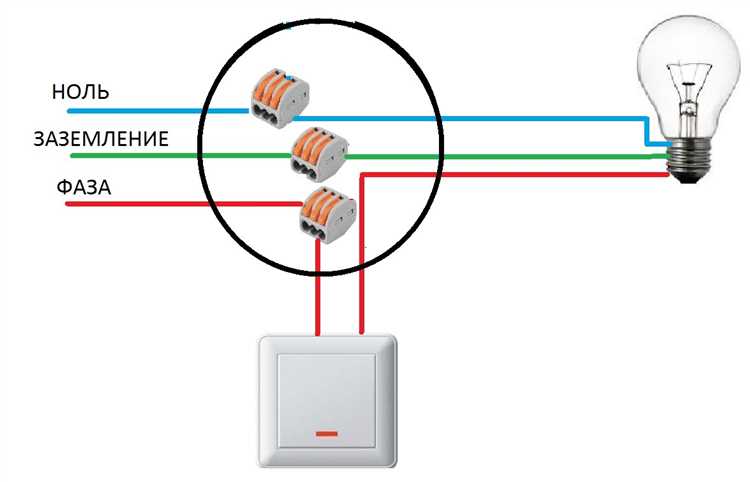

Подключение: от распределительной коробки фазный провод подключается к одному из контактов выключателя. Второй контакт выключателя соединяется с фазным входом светильника. Нулевой провод напрямую идёт от коробки ко второму контакту светильника.
Используйте провод сечением не менее 1,5 мм². Все соединения выполняйте в распределительной коробке с использованием клеммников или пайки с последующей изоляцией. Зачищенные жилы не должны соприкасаться между собой или с корпусом коробки.
Важно: запрещено подключать выключатель в разрыв нулевого провода. При таком подключении фаза остаётся на светильнике даже при выключенном состоянии, что создаёт скрытую опасность.
Сборка и изоляция контактных соединений выключателя
Перед началом сборки необходимо убедиться, что проводники очищены от изоляции ровно на 8–10 мм и не имеют повреждений. Контактные соединения должны быть плотными, без зазоров и окислов.
- Соединение проводов к клеммам выключателя выполняется методом винтового зажима или пайки. При винтовом соединении рекомендуется использовать медные наконечники для предотвращения перетирания и повышения надежности контакта.
- Если используется пайка, участок с контактом следует предварительно очистить спиртом, прогреть паяльником мощностью 40-60 Вт и нанести оловянно-свинцовый припой. После остывания паяльной точки необходимо проверить прочность крепления.
- Для предотвращения короткого замыкания и коррозии места соединений изолируются. Для этого подходят термоусадочные трубки соответствующего диаметра, которые нагреваются феном до плотного прилегания, либо специальные электроизоляционные ленты ПВХ с толщиной не менее 0,13 мм.
- Изоляция должна перекрывать контакт минимум на 5 мм с каждой стороны и не иметь повреждений, складок или пузырей. Для дополнительной защиты рекомендуется накладывать два слоя изоляции с перекрытием швов.
- После изоляции необходимо проверить отсутствие контакта между оголенными проводами и корпусом выключателя мультиметром в режиме прозвонки.
Правильная сборка и качественная изоляция обеспечивают долговечность работы выключателя и безопасность эксплуатации.
Проверка работоспособности собранного выключателя и устранение неисправностей
Для проверки выключателя первым делом убедитесь в отключении электропитания на соответствующем автомате. Затем, используя мультиметр в режиме прозвонки или измерения сопротивления, проверьте контакты выключателя: при нажатии сопротивление должно стремиться к нулю, при отпускании – стремиться к бесконечности.
Если мультиметра нет, включите питание и аккуратно подсоедините лампу или тестер к выходным клеммам выключателя. При замыкании клавиши светильник должен загораться без мерцания и задержек.
Частая причина неисправности – плохой контакт в соединениях. Проверьте надежность зажима проводов в клеммах, при необходимости подтяните винты. Обратите внимание на отсутствие окисления и повреждений изоляции на проводах.
Если лампа не загорается, но контакты выключателя исправны, осмотрите цепь питания: проверьте целостность провода от выключателя к светильнику и исправность самой лампы. Для проверки целостности используйте мультиметр в режиме измерения сопротивления.
В случае слышимых щелчков при работе выключателя без изменения состояния лампы, причиной может быть износ контактной группы или загрязнение механизма. Разберите корпус выключателя и очистите контакты мелкой наждачной бумагой или специальным контактным очистителем.
Если выключатель продолжает не работать корректно после всех проверок, рекомендуется заменить контактную группу или весь механизм, поскольку внутренние дефекты трудно устранимы без специального оборудования.
Вопрос-ответ:
Какие инструменты нужны для изготовления выключателя для светильника своими руками?
Для создания простого выключателя вам понадобятся отвертка, плоскогубцы, нож для зачистки проводов, электрический тестер или мультиметр, а также сам корпус выключателя и контактные элементы, например, металлические пластины или кнопка. Все эти инструменты и материалы обычно доступны в хозяйственных магазинах.
Как правильно подключить самодельный выключатель к электрической цепи светильника?
Выключатель следует включать в фазный провод, который идет к светильнику. Сначала необходимо отключить питание в распределительном щитке, чтобы исключить риск поражения током. Затем зачистите концы проводов и подсоедините их к контактам выключателя, фиксируя надежно винтами или зажимами. После подключения проверьте работу устройства, включив питание и нажав на выключатель — свет должен загораться и гаснуть.
Можно ли сделать выключатель для светильника без использования специальных деталей из магазина?
В принципе, для простого устройства можно использовать подручные материалы, например, металлические полоски или кусочки провода для контактов и корпус из пластика или дерева. Главное — обеспечить надежный контакт и изоляцию, чтобы избежать короткого замыкания. Однако для долговременной и безопасной работы лучше применять проверенные компоненты, рассчитанные на электрические нагрузки.
Как проверить, что самодельный выключатель работает правильно и безопасно?
После подключения выключателя нужно включить питание и убедиться, что светильник загорается при нажатии и гаснет при отпускании. Для дополнительной проверки используют мультиметр — он поможет определить, замыкает ли выключатель цепь при нажатии и размыкает при отпускании. Также важно убедиться в отсутствии искр и нагрева корпуса при работе. Если какие-либо признаки неполадок есть, устройство следует переделать или использовать заводской выключатель.
Какие меры предосторожности нужно соблюдать при самостоятельном изготовлении выключателя?
Перед началом работы обязательно отключите электричество в распределительном щитке. Используйте только качественные и изолированные материалы, избегайте оголенных проводов. При работе с инструментами не торопитесь, чтобы не повредить изоляцию и не допустить короткого замыкания. После сборки обязательно проверьте устройство на исправность и отсутствие перегрева. Если сомневаетесь в безопасности, лучше обратиться к специалисту.
