Точная форма и глубина выпила в брусе напрямую определяют прочность и долговечность соединения. При изготовлении каркаса, перекрытий или стропильной системы важно обеспечить плотную посадку элементов, исключающую смещение и деформацию под нагрузкой. Для этого применяют различные виды выпилов: ласточкин хвост, шип-паз, полудерево и другие. Каждый из них подбирается с учётом направления нагрузки, сечения бруса и условий эксплуатации.
Для соединений под углом (например, в углах сруба или при устройстве стропил) оптимальным считается косой шип с дополнительной фиксацией нагелями. Такой выпил требует высокой точности – отклонение по глубине не должно превышать 1 мм, иначе образуется зазор, ослабляющий конструкцию. Для равномерного распределения нагрузки рекомендуется использовать брус с влажностью не выше 18% и предварительно проводить разметку соединения по шаблону.
В местах, где соединение должно выдерживать значительное вертикальное давление (например, в перекрытиях), применяют выпилы типа «в полдерева» с армированием металлическими пластинами. При этом глубина врезки не должна превышать половины высоты сечения бруса, чтобы сохранить несущую способность. Обработка соединения антисептиком и герметизация стыка предотвращают образование трещин и увеличивают срок службы конструкции.
Какой инструмент выбрать для точного выпила в брусе
Для получения прочного соединения в брусе необходим точный и чистый выпил. Неправильный выбор инструмента приводит к зазорам, ослаблению конструкции и деформации при усадке. Ниже представлены инструменты, обеспечивающие точность и стабильность при работе с массивом древесины.
- Дисковая пила с направляющей шиной – оптимальна для длинных прямых резов. Использовать с твёрдосплавным диском с 40–60 зубьями. Глубина пропила должна превышать толщину бруса на 5–10 мм.
- Цепная пила с шаблоном – подходит для грубых, но глубоких выборок, например, при создании чашек в срубах. Используется с направляющей рамкой или шаблоном, исключающим смещение.
- Ручная пила (японская или обушковая) – применяется при подгонке шипов и ласточкина хвоста. Японская пила с тонким полотном даёт чистый рез без сколов на выходе.
- Фрезер с копировальной втулкой или параллельным упором – необходим для точной выборки пазов, например, под нагели или вставки. Использовать фрезу с твердосплавными ножами диаметром не более 10 мм для высокой точности.
- Стамески с фаской под углом 25°–30° – незаменимы при финальной доводке соединений. Подходят для ручной подгонки без риска повреждения структуры бруса.
- Штрихмасс и разметочный нож – обеспечивают предельно точную разметку перед выпилом, особенно при выполнении ласточкина хвоста или скрытого соединения.
Выбор инструмента зависит от типа соединения и плотности древесины. Например, лиственница требует более мощного электроинструмента с высокой частотой вращения, а для сосны подойдут ручные пилы и стамески.
Разметка бруса перед выпилом: пошаговая инструкция
Точная разметка – основа прочного соединения брусьев. Ошибки на этом этапе приводят к перекосам и ослаблению конструкции. Для работы необходимы: угольник, рулетка, строительный уровень, остро заточенный карандаш, линейка, шнур с красящим порошком.
1. Определите тип соединения. Разные типы требуют разной геометрии выпила. Например, для «в чашу» важен радиус и глубина врезки, а для «в лапу» – угол наклона стенок.
2. Установите базовую плоскость. Положите брус на ровную поверхность. Проверьте горизонтальность уровнем. Это критично – малейший перекос исказит разметку.
3. Отметьте нулевую точку. Используйте рулетку и поставьте точку начала соединения. Все последующие измерения ведите строго от неё.
4. Нанесите контуры выпила. С помощью угольника перенесите нужные размеры на боковые и верхние грани бруса. Линии должны быть чёткими и непрерывными.
5. Проверьте симметрию. Измерьте диагонали размеченного участка. Несовпадение более 1 мм требует корректировки.
6. Разметьте глубину врезки. На торце бруса прочертите линию, обозначающую предельную глубину выпила. Используйте линейку с миллиметровой шкалой.
7. Закрепите брус перед выпилом. После завершения разметки брус нельзя сдвигать. Закрепите струбцинами или временными упорами.

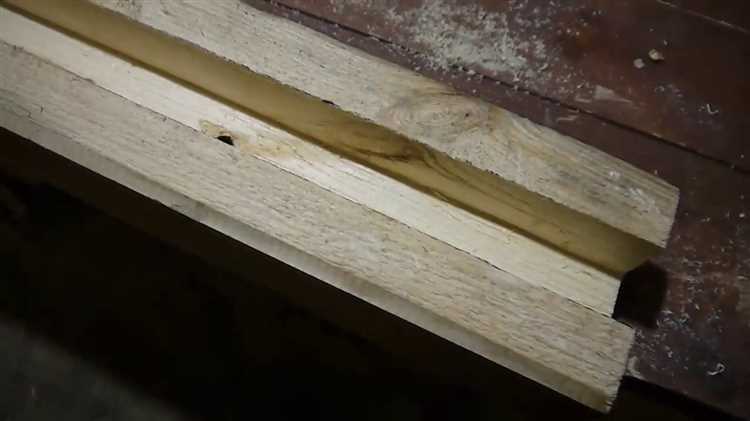

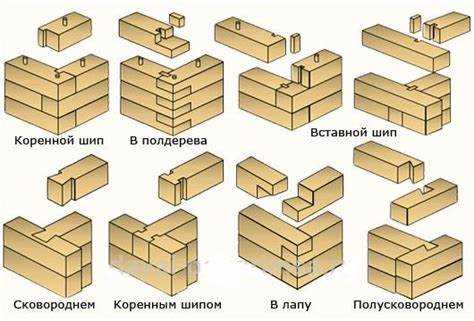

Виды соединений с выпилом: прямой замок, ласточкин хвост и шип-паз

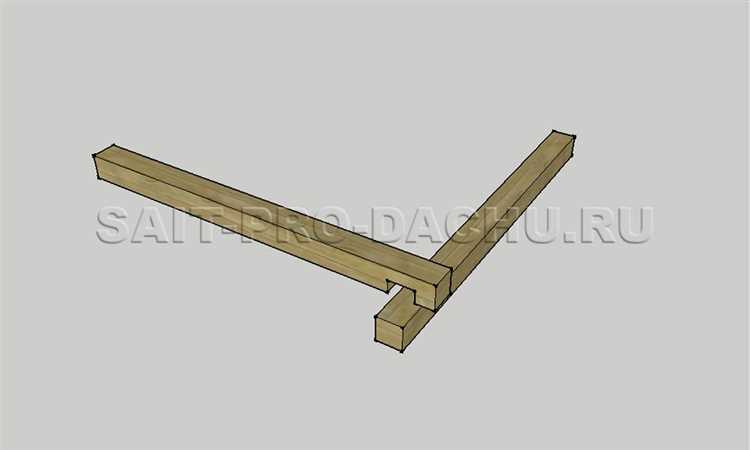

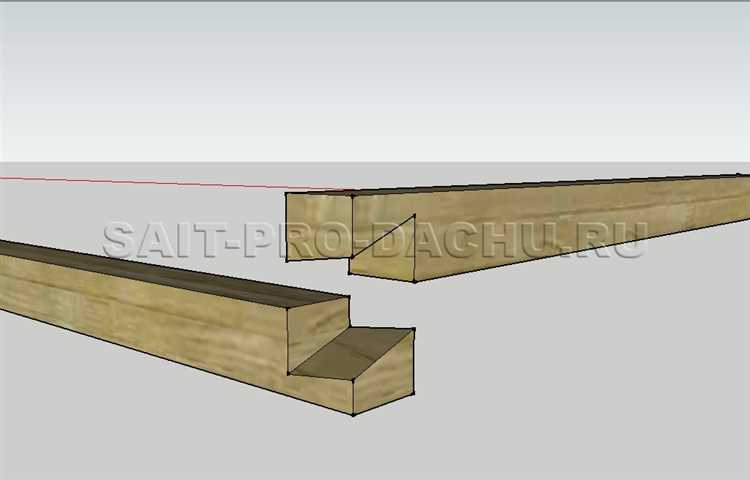

Прямой замок применяется при строительстве каркасных конструкций и срубов. Выполняется путём прямоугольного выреза на торцах бруса. Глубина пропила – до половины толщины материала, ширина соответствует сечению сопрягаемого элемента. Для повышения прочности стык фиксируется нагелями или саморезами. Недостаток – невысокая устойчивость к сдвигающим нагрузкам без дополнительного крепежа.

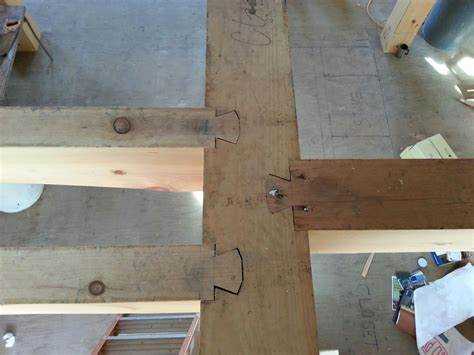

Ласточкин хвост обеспечивает жёсткое сцепление за счёт трапециевидной формы выреза. Расширение внутрь предотвращает расшатывание, особенно при воздействии боковых усилий. Углы реза подбираются в диапазоне 8–12°, в зависимости от плотности древесины. Требует высокой точности исполнения. Идеален для угловых и сквозных соединений в мебели, лестничных маршах и декоративных элементах.

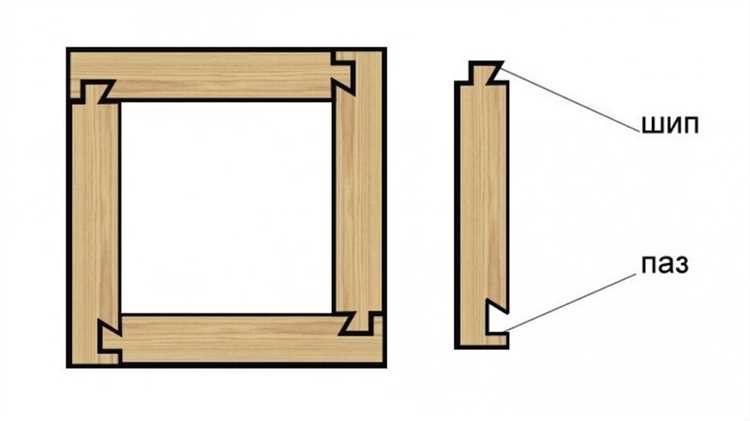

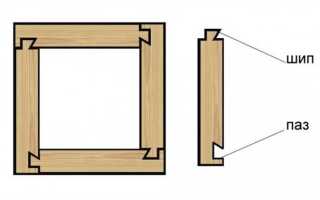

Шип-паз – универсальный способ стыковки, при котором один брус имеет выступ (шип), а другой – углубление (паз). Размеры подгоняются с минимальным зазором: шип должен входить с натягом 0,1–0,3 мм. Применяется в вертикальных и горизонтальных соединениях. При монтаже используется клей или клиновые фиксаторы. Обеспечивает надёжное сцепление без деформации конструкции.
Глубина и форма выпила для равномерной нагрузки на соединение
Оптимальная глубина выпила в брусе должна составлять от 1/3 до 1/2 толщины соединяемой детали. Меньшая глубина не обеспечивает устойчивости, большая ослабляет конструкцию. Например, при толщине бруса 150 мм допустимая глубина выпила – 50–75 мм.
Форма выпила напрямую влияет на распределение усилий в соединении. Прямоугольные пазы допустимы только при статических нагрузках, но они создают точки концентрации напряжений. Для более равномерного распределения усилий предпочтительнее выбирать трапециевидные или радиусные формы. Трапециевидный выпил с углом наклона стенок 5–10° снижает риск раскалывания древесины при усадке и обеспечивает самозатягивание соединения под нагрузкой.
Для нагруженных узлов рекомендуется избегать острых внутренних углов. Скругление радиусом 5–10 мм снижает вероятность возникновения трещин. При работе с хвойными породами особенно важно учитывать направление волокон: выпил должен располагаться перпендикулярно к основному направлению нагрузок, иначе возможна деформация или разрыв соединения.
Глубина и форма должны подбираться с учетом конкретного типа соединения – «ласточкин хвост», «шип-паз», «в полдерева» – так как каждый из них требует своей геометрии для равномерного восприятия нагрузки и предотвращения смещений. Например, для «шип-паз» длина шипа должна превышать его толщину минимум в 1,5 раза для обеспечения жесткости.
Как избежать растрескивания бруса при выпиливании
Выбор древесины: для выпиливания соединений подходит только хорошо просушенный брус с влажностью не выше 12%. Повышенная влажность провоцирует внутренние напряжения, которые при распиле ведут к растрескиванию.
Ориентация волокон: направление реза должно учитывать расположение годичных колец. Выпиливание поперёк волокон без предварительного надреза острым ножом увеличивает риск сколов и трещин. Надрез по линии будущего пропила стабилизирует волокна.
Инструмент: пила с мелкими остро заточенными зубьями снижает вибрацию и предотвращает разрывы волокон. Для сложных соединений предпочтительнее использовать японские пилы или ленточные станки с тонким полотном.
Скорость и давление: медленный и контролируемый рез снижает вероятность образования микротрещин. Резкие движения пилы или чрезмерное давление деформируют материал.
Фиксация бруса: перед выпиливанием зафиксируйте заготовку струбцинами на жёсткой поверхности. Любое смещение усиливает нагрузку на участки реза и приводит к надлому кромок.
Предварительный прогрев: при низкой температуре окружающей среды (ниже +5 °C) древесина становится хрупкой. Прогрев бруса до комнатной температуры (18–22 °C) устраняет риск трещинообразования при механической обработке.
Обработка торцов: при работе с концами бруса рекомендуется покрытие воском или ПВА-клеем за сутки до выпиливания. Это снижает испарение влаги и стабилизирует структуру древесины, предотвращая образование торцевых трещин.
Способы проверки качества соединения после выпила
Первичная проверка начинается с визуального осмотра: кромки должны быть ровными, без сколов и трещин, а посадочный паз – соответствовать заданным размерам с допуском ±0,5 мм. Неравномерность или зазоры более 0,2 мм свидетельствуют о необходимости корректировки.
Для контроля плотности соединения применяется метод обратной сборки с последующим натягиванием деталей без клея. При плотном прилегании и отсутствии люфта соединение считается технически правильным.
Использование толщиномера или щупов позволяет точно измерить ширину и глубину паза, подтверждая соответствие стандартам проекта. Для паза глубиной 15 мм допустимый разброс – не более 1 мм.
Нагрузочное испытание проводится с помощью прессовки или сжатия под углом, чтобы выявить слабые места. Соединение, выдерживающее усилие не менее 500 Н без деформаций, считается прочным.
Ультразвуковая диагностика помогает обнаружить внутренние дефекты, которые не видны визуально – пустоты, микротрещины и неправильное прилегание волокон древесины. Этот метод особенно важен при соединениях из клееного бруса.
В случае сомнений проводят тест на влагопоглощение по границам соединения. Избыточная влажность указывает на возможные нарушения герметичности паза.
Вопрос-ответ:
Что такое выпил в брусе и для чего он используется?
Выпил в брусе — это специальное углубление или выемка, сделанная в деревянном элементе для точного сопряжения с другим брусом или деталью. Такой прием позволяет надежно соединить части конструкции, обеспечивая прочность и стабильность узла без использования дополнительных крепежных деталей.
Какие преимущества дает использование выпила по сравнению с простым креплением брусьев?
Выпил обеспечивает плотное прилегание деталей, что снижает риск смещения и ослабления соединения со временем. Кроме того, благодаря такому методу соединения снижается вероятность появления щелей и сквозняков в конструкции, что особенно важно для деревянных домов и других сооружений.
Какие инструменты обычно применяются для выполнения выпила в брусе?
Для выпиливания углублений в брусе обычно используют ручные пилы, стамески и рубанки. В современных условиях широко применяются электропилы и фрезеры, которые позволяют выполнять работу быстрее и точнее, обеспечивая ровные и аккуратные срезы.
Как правильно рассчитать размеры выпила, чтобы соединение было прочным и надежным?
Размеры выпила зависят от толщины и ширины бруса, а также от конфигурации соединения. Глубина выемки обычно не должна превышать половины толщины бруса, чтобы не ослабить его структуру. Важно тщательно измерить и разметить детали перед обработкой, чтобы обеспечить точное совпадение частей и избежать люфтов.
Можно ли выполнить выпил самостоятельно без опыта работы с деревом, и какие ошибки чаще всего встречаются у новичков?
Сделать выпил самостоятельно возможно, но требует аккуратности и понимания технологии. Частые ошибки — это неточная разметка, слишком глубокий или неглубокий выпил, а также неровные срезы. Чтобы избежать проблем, рекомендуется сначала потренироваться на обрезках древесины и использовать шаблоны для разметки. При сомнениях лучше проконсультироваться с опытными мастерами.
Что такое выпил в брусе и для чего он применяется при соединении деталей?
Выпил в брусе — это специально вырезанный участок, который помогает обеспечить надежное стыковое соединение между двумя деревянными элементами. Он используется, чтобы улучшить плотность и устойчивость соединения, снизить возможность смещения деталей и обеспечить более прочный и долговечный узел конструкции.
