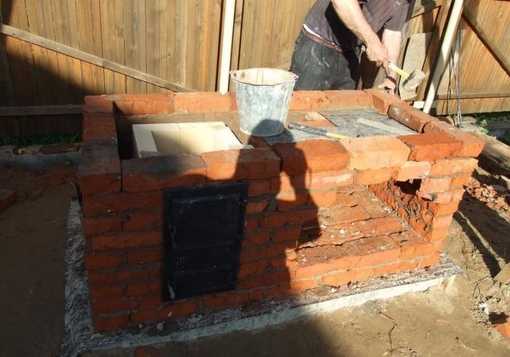

При строительстве уличной печи особое значение имеет правильно подобранный кладочный раствор. На открытом воздухе конструкция подвергается не только высокой температуре от топки, но и осадкам, ветру, суточным колебаниям температуры. Обычные цементные смеси быстро теряют прочность и трескаются. Поэтому требуется специализированный состав, способный выдерживать экстремальные условия без разрушения кладки.
Наиболее часто применяются два типа растворов: глиняно-песчаный и шамотный. Глиняно-песчаный раствор подходит для укладки внутренней части топки благодаря высокой термостойкости и способности «дышать». Для его приготовления используют обожжённую жирную глину и промытый песок в соотношении от 1:1 до 1:2, в зависимости от жирности глины. Смесь должна иметь консистенцию густой сметаны и не трескаться после высыхания без обжига.
Для наружной части печи и основания применяются цементно-известковые или цементно-глиняные растворы с добавками, повышающими морозостойкость и влагостойкость. Важно выбирать цемент не ниже марки М400, добавляя гидрофобные присадки или жидкое стекло. Это предотвращает проникновение воды в швы и их разрушение при замерзании.
Дополнительную прочность и долговечность обеспечивают армирующие добавки, такие как полипропиленовая фибра или стекловолокно. Их вводят в сухую смесь перед затворением водой. При этом обязательна тщательная вымешка, чтобы обеспечить равномерное распределение армирующих волокон в растворе.
Чем отличается раствор для уличной кладки от раствора для помещений
Растворы для уличной кладки подвергаются более агрессивному воздействию окружающей среды, поэтому их состав и свойства существенно отличаются от смесей, применяемых внутри помещений. Неправильный выбор материала может привести к растрескиванию и разрушению кладки уже через один сезон эксплуатации.
- Устойчивость к циклам замораживания и оттаивания. Уличные растворы должны выдерживать десятки циклов температурных перепадов без потери прочности. Для этого в состав вводят противоморозные добавки (например, нитрит натрия, поташ) и гидрофобизирующие компоненты.
- Повышенная влагостойкость. Смеси для наружного применения должны быть маловпитывающими, чтобы исключить разрушение структуры при намокании. Внутренние растворы не требуют таких свойств и часто менее плотные по структуре.
- Жаростойкость. При кладке уличной печи необходим раствор, сохраняющий прочность при нагреве до 1000 °C. Внутри помещений чаще используют растворы с рабочим пределом до 400–600 °C, так как температурные нагрузки ниже.
- Типы связующих. Для наружной кладки применяются огнеупорные глиняные или шамотные смеси, а также жаростойкие цементно-глиняные растворы. Внутри зданий часто используют известковые или известково-гипсовые растворы, не рассчитанные на длительное воздействие влаги и температур.
- Усадка и трещинообразование. Уличные растворы проектируют с учетом повышенной пластичности и эластичности, чтобы компенсировать тепловые деформации. Внутренние смеси менее подвижны и при неправильном применении на улице быстро растрескиваются.
Использование раствора, не адаптированного к уличным условиям, приводит к потере адгезии, выкрашиванию швов и ускоренному износу печной конструкции. Выбор состава должен опираться не только на тип кирпича, но и на климатические условия региона, включая частоту морозов, уровень осадков и перепады температур.
Какие виды растворов подходят для кладки печи на открытом воздухе
Цементно-глиняный раствор готовится из огнеупорной глины, цемента и просеянного песка. Он используется в случаях, когда требуется высокая термостойкость и умеренная прочность. Пропорции подбираются индивидуально, но оптимальное соотношение – одна часть цемента, две части глины и пять-шесть частей песка.
Шамотный раствор применяется для кладки топливников и зон, непосредственно контактирующих с пламенем. В его составе – шамотная глина и огнеупорный порошок (молотый шамот). Он выдерживает температуры до 1350 °C и не разрушается при резком охлаждении. Перед нанесением раствор замачивается и выдерживается 24 часа, чтобы обеспечить однородность.
Жаростойкие цементные растворы на основе портландцемента с добавлением глиноземистых компонентов актуальны для дымоходов и наружной кладки, не контактирующей с огнем напрямую. Они сохраняют прочность в условиях влажности и отрицательных температур, при этом просты в замешивании и нанесении.
При кладке уличной печи не допускается применение известковых и чисто цементных растворов без огнеупорных добавок. Они не выдерживают высокой температуры и быстро разрушаются под действием влаги и мороза.

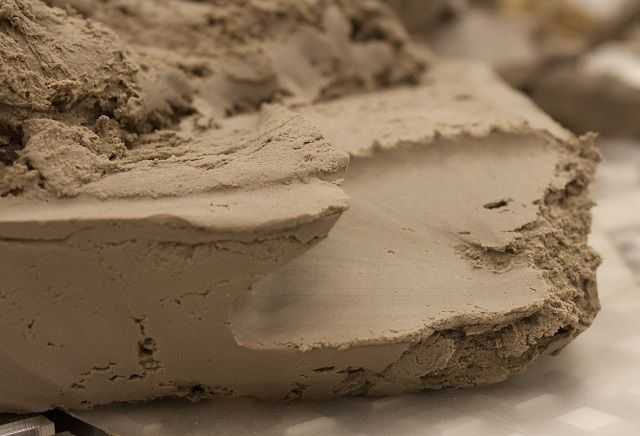

Когда использовать глиняный раствор при строительстве уличной печи
Глиняный раствор целесообразно применять при кладке уличной печи только в тех случаях, когда конструкция предназначена для интенсивного термического режима, например, в топочной зоне. Он устойчив к высоким температурам – до 1000 °C – и не выделяет токсичных веществ при нагреве. Это делает его подходящим для укладки шамотного кирпича в области горения топлива.
Однако использование глиняного раствора на открытом воздухе возможно только при условии надежной защиты кладки от атмосферных воздействий. Он гигроскопичен, теряет прочность при замачивании и растрескивается при цикличном промерзании. Поэтому такой раствор применяют только в закрытых частях печи или при наличии защитного кожуха, кровли либо облицовки.
Для приготовления раствора необходимо использовать жирную очищенную глину и просеянный кварцевый песок в соотношении от 1:1 до 1:2, в зависимости от жирности глины. Смесь замачивают минимум на сутки, затем тщательно перемешивают до консистенции густой сметаны. Проверку качества проводят с помощью раскатывания «колбаски» – она не должна трескаться при сгибе в кольцо.
Не стоит применять глиняный раствор в качестве единственного связующего в несущих частях печи или в кладке, контактирующей с осадками. Для этих целей целесообразно использовать цементно-известковые или жаростойкие модифицированные смеси, сочетающие прочность и устойчивость к влаге.

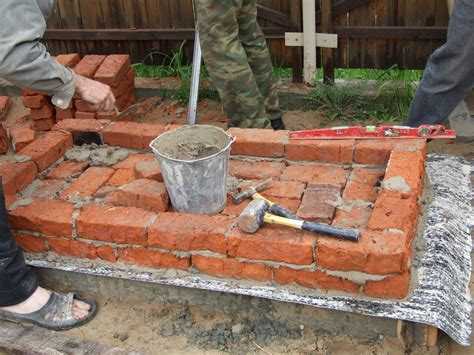

Песчано-цементный раствор: пропорции для уличной кладки
Для уличной кладки печи песчано-цементный раствор применяют в тех зонах конструкции, где отсутствует прямой контакт с высокими температурами. Он используется при кладке основания, наружной части стен и других участков, не подверженных перегреву.
Оптимальное соотношение цемента и песка зависит от типа работ и требуемой прочности, но для уличной кладки чаще всего применяют следующие пропорции:
- 1 часть цемента марки не ниже М400;
- 3 части просеянного сухого песка фракцией 0,5–2 мм;
- вода добавляется до получения пластичной, но не растекающейся массы.
Для усиления влагостойкости и повышения пластичности рекомендуется вводить в раствор пластификатор или добавлять 0,1–0,2 части извести от массы цемента. Это особенно актуально при кладке печей, эксплуатируемых в условиях повышенной влажности или сезонного промерзания.
Важно тщательно перемешивать состав, чтобы избежать комков цемента. При приготовлении вручную сначала перемешивают песок с цементом в сухом виде, затем постепенно добавляют воду. Готовый раствор необходимо использовать в течение 1–2 часов после замеса.
При укладке соблюдают толщину шва 5–10 мм, обеспечивая равномерность и плотное прилегание кирпичей. Повторное добавление воды в загустевший раствор недопустимо – это приводит к снижению прочности кладки.
Нужны ли жаростойкие добавки в раствор для уличной печи
При строительстве уличной печи важно учитывать воздействие высоких температур и перепадов погоды. Стандартный цементно-песчаный раствор не справляется с регулярным нагревом до 600–800 °C – он начинает трескаться и теряет прочность. Для повышения термостойкости необходимо вводить жаростойкие добавки, адаптированные к условиям эксплуатации печей на открытом воздухе.
Оптимальным решением является использование шамотной муки – молотого огнеупорного кирпича, которая добавляется в раствор в пропорции от 10 до 30% от объёма сухой смеси. Такая добавка увеличивает жаропрочность и снижает риск образования трещин при термоциклировании. Важное условие – использовать шамот с минимальной влажностью и без примесей.
Другим эффективным компонентом служит жидкое стекло (силикатный клей). Оно улучшает адгезию и термостойкость, но его количество не должно превышать 5% от массы раствора, иначе шов станет слишком хрупким. Также применяются тонкоизмельчённые периклаз или глинозёмные порошки, особенно в зонах с интенсивным нагревом.
Без жаростойких добавок кладка уличной печи быстро деградирует под воздействием жара и атмосферной влаги. Поэтому их использование оправдано не только в топочной части, но и в дымоходных участках, где температура может превышать 300 °C. Добавки подбираются с учётом состава основного раствора и особенностей проекта.
Как выбрать песок для раствора при строительстве уличной печи
Для уличной кладки печи необходим чистый, кварцевый песок с зернами размером от 0,2 до 1,2 мм. Оптимально использовать речной или карьерный песок без глинистых и органических примесей, так как они ухудшают сцепление раствора и снижают морозостойкость.
Перед применением песок следует просеять через сито с ячейками около 2 мм для удаления крупных частиц и мусора. Плотность песка должна быть около 1400–1600 кг/м³, влажность – не выше 5%, чтобы избежать изменения консистенции раствора.
Для повышения морозостойкости раствора рекомендуют добавлять песок с крупной фракцией до 1,2 мм, который создает плотную структуру. Песок с слишком мелкими частицами ухудшает прочность и повышает водопоглощение кладки.
Песок нельзя использовать с большим содержанием глины – более 5%. Для контроля достаточно взять образец, смешать с водой и размешать: если вода становится мутной и оседает, значит, присутствует глина и такой песок не подходит.
В идеале песок для уличной печи должен быть светлым, без темных пятен, которые свидетельствуют о загрязнении органикой или железистыми соединениями, способными вызывать коррозию и разрушение кладки при воздействии влаги и температуры.
При покупке рекомендуется запросить у поставщика паспорт качества с указанием фракционного состава и наличия примесей, а также при возможности взять пробы для самостоятельной проверки.
На что влияет толщина шва при кладке печи на улице
Толщина шва напрямую влияет на прочность и долговечность уличной печи. Оптимальная толщина составляет от 3 до 8 мм. Более тонкий шов (менее 3 мм) затрудняет равномерное распределение раствора, снижая сцепление между кирпичами и увеличивая риск появления трещин при температурных колебаниях.
Толстые швы (>8 мм) приводят к излишнему расходу раствора и увеличению теплопотерь, поскольку раствор обладает меньшей теплопроводностью, чем кирпич. Кроме того, слишком толстый шов хуже сопротивляется морозному пучению и усадочным напряжениям, что снижает общую устойчивость кладки.
Толщина шва влияет на геометрию печи и правильное прилегание кирпичей. Несоблюдение рекомендуемых размеров вызывает деформации и нарушение технологии кладки, особенно при использовании огнеупорных материалов, где важно точное прилегание.
Для уличной кладки важен шов, который обеспечивает однородное распределение нагрузки и минимизирует проникновение влаги. Широкие швы создают капиллярные пути для воды, что повышает риск разрушения раствора и кирпича при замерзании влаги.
Рекомендуется контролировать толщину шва на каждом этапе кладки, используя специальные шаблоны или рейки, чтобы обеспечить равномерность и соответствие проектным нормам. Такой подход повышает устойчивость конструкции к перепадам температуры и механическим воздействиям.
Как проверить готовность раствора перед началом кладки
Для оценки готовности раствора важно проверить его консистенцию: смесь должна быть пластичной, легко наноситься на кирпич и при этом не растекаться. Возьмите небольшое количество раствора на мастерок и попытайтесь сформировать «шар» диаметром 3–4 см. Если шар легко сохраняет форму, не распадается и при лёгком надавливании оставляет отпечаток пальца, раствор готов к использованию.
Еще один метод – проверка адгезии. Нанесите раствор на вертикальную поверхность кирпича и убедитесь, что он не сползает вниз более чем на 1–1,5 см. Если раствор слишком жидкий и стекает, необходимо добавить сухих компонентов. При слишком густом растворе добавьте немного воды и тщательно перемешайте.
Важно контролировать время после замешивания: для большинства цементно-песчаных растворов оптимальное рабочее время составляет 1–1,5 часа при температуре +20 °C. По истечении этого времени смесь начинает терять пластичность и прочность сцепления.
Для глиняных растворов ориентируйтесь на однородность массы без комков, отсутствие выделения жидкости сверху и хорошую способность удерживаться на вертикальных поверхностях. Перед началом кладки убедитесь, что раствор не расслаивается и имеет равномерную текстуру.
Ключевой показатель готовности – способность раствора надежно скреплять кирпичи без потери формы и устойчивости при нагрузках.
Вопрос-ответ:
Какой состав раствора лучше использовать для кладки печи на улице, чтобы он выдерживал перепады температуры и влагу?
Для уличной печи подходит раствор, который отличается высокой морозостойкостью и устойчивостью к влаге. Обычно используют смесь на основе огнеупорной глины с добавлением песка, которая обеспечивает хорошую прочность и термоустойчивость. Иногда добавляют цемент для повышения водостойкости, но в малых пропорциях, чтобы раствор не потерял пластичность и не растрескался при нагреве. Главная задача — добиться баланса между прочностью и эластичностью, чтобы швы не разрушались от перепадов температуры и воздействия осадков.
Можно ли использовать обычный цементный раствор для кладки уличной печи, или лучше выбрать другой вариант?
Обычный цементный раствор для уличной печи не всегда подходит, так как цемент склонен к растрескиванию при высоких температурах и перепадах влажности. Он может плохо выдерживать нагрев и охлаждение, что приводит к разрушению швов. Вместо этого лучше применить специализированные растворы на основе огнеупорной глины с песком или жаростойкие смеси, которые сохраняют свои свойства под воздействием температуры. Если требуется повышенная влагостойкость, можно использовать песчано-цементный раствор с минимальным содержанием цемента, но только в холодных зонах печи, а для внутренней кладки — глиняный.
Какие пропорции песка и глины рекомендуются для приготовления раствора для уличной печи?
Оптимальный состав раствора для кладки уличной печи обычно включает 1 часть глины и 3-4 части песка по объему. Песок должен быть чистым и средней крупности, без примесей. Такая пропорция обеспечивает хорошую пластичность и прочность смеси. Если глина слишком жирная, её можно увеличить до 1 части глины на 2-3 части песка, чтобы избежать трещин после высыхания. Важно тщательно перемешать компоненты и проверить консистенцию раствора — он должен держать форму, но при этом оставаться пластичным для удобства укладки.
Как проверить готовность приготовленного раствора перед началом кладки уличной печи?
Проверка готовности раствора проводится простыми способами. Один из них — взять немного смеси на мастерок и попытаться сформировать из неё шарик. Если шарик держит форму, не рассыпается и не слишком липнет к рукам, раствор готов к использованию. Также можно сделать тест на растяжение: слегка растянуть шарик между пальцами — если он не рвётся и не трескается, консистенция правильная. Раствор не должен быть слишком жидким или сухим. Еще важно учитывать время выдержки — некоторые растворы требуют выдержки после перемешивания для равномерного набора свойств.
Загрузка...
