При выборе стороны подключения важно учитывать длину межблочной трассы, удобство доступа к обслуживаемым узлам и возможность подключения дренажной трубки с нужным уклоном. Нарушение этих условий может привести к затруднённому сервисному обслуживанию, снижению эффективности системы и риску протечек. Рекомендуется заранее продумать маршрут трассы и предусмотреть минимальные радиусы изгиба медных труб согласно требованиям производителя.
Также следует помнить, что не все внутренние блоки имеют симметричную конструкцию. В некоторых моделях изменение направления подключения потребует частичной разборки корпуса и удаления заглушек, что должно выполняться только по инструкции. Использование штатных каналов и соблюдение заводских параметров подключения – залог корректной работы системы охлаждения и сохранения гарантии на оборудование.

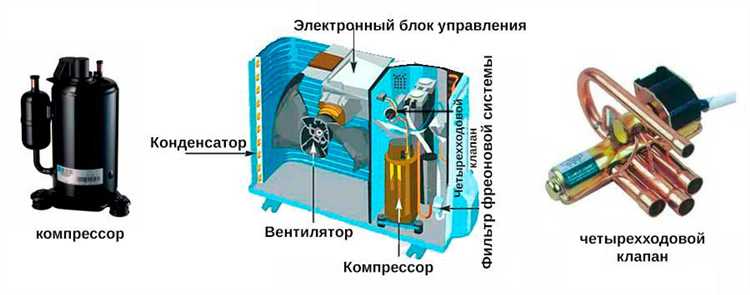

Расположение штуцеров и дренажного выхода на корпусе блока
Диаметр штуцеров варьируется в зависимости от мощности блока: у бытовых моделей на 7 000–12 000 BTU обычно используется пара 1/4″ и 3/8″, у более мощных (18 000 BTU и выше) – 1/4″ и 1/2″. При подключении важно соблюдать маркировку и не перепутать подающую и обратную линию, так как это повлияет на эффективность и стабильность работы системы.
Дренажный выход также располагается с правой стороны, рядом с фреоновыми штуцерами. Большинство моделей позволяют установить дренаж в левую сторону, переведя дренажный патрубок в альтернативное положение внутри корпуса. При этом следует обеспечить уклон не менее 1–2 см на метр длины для самотёчного отвода конденсата и исключить провисание трубки, способное вызвать застой воды и подтекание.
Для точной ориентации и безопасного подключения рекомендуется заранее снять переднюю панель блока и осмотреть внутреннюю компоновку. Заводские отверстия для выхода труб и дренажа снабжены направляющими и шаблонами на монтажной пластине, что упрощает установку и снижает вероятность ошибок.
Как определить сторону подключения по маркировке и документации
Для точного определения стороны подключения внутреннего блока кондиционера необходимо изучить техническую документацию и обратить внимание на маркировку на корпусе устройства. Заводские обозначения обычно располагаются рядом с патрубками и указывают назначение каждого порта: жидкостный (L), газовый (G) и дренаж (D или Drain).
На большинстве моделей схема подключения указана на заводской этикетке, размещённой на боковой или нижней панели корпуса. Внимание следует уделить символам и стрелкам, обозначающим направление фреоновых трубопроводов и каналов слива. Подписи типа «Liquid», «Gas», «Drain» или пиктограммы с направлением потока помогают понять, с какой стороны предусмотрено подключение трассы.
В монтажной инструкции производитель указывает точную сторону подключения – правую или левую – с учётом штатного положения блока. В отдельных случаях возможна альтернатива, но при этом требуется демонтаж боковой панели и использование штатных переходников. Такие варианты всегда сопровождаются пояснением в разделе «Installation options» или «Pipe direction».
Если маркировка отсутствует или стерлась, информацию следует сверить с монтажной схемой в руководстве пользователя. Обычно на схеме приводится вид сбоку или снизу с точной привязкой патрубков к направлению монтажа. У разных моделей даже одного производителя расположение может отличаться, особенно у блоков инверторного типа с возможностью двустороннего подключения.
Нельзя ориентироваться только на визуальное расположение трубок без сопоставления с документацией: неправильная оценка может привести к ошибкам при прокладке трассы, нарушению уклона дренажной трубки и затруднённому обслуживанию.
Особенности подключения в зависимости от модели и бренда
Подключение внутреннего блока кондиционера может различаться в зависимости от производителя и конкретной серии устройства. Например, у моделей Daikin серии FTXB внешние соединения расположены с правой стороны при стандартной установке, тогда как у Mitsubishi Electric серии MSZ-HR подключение возможно как справа, так и слева – за счёт симметричной конструкции корпуса и наличия двух технологических выходов.
У LG в сериях Artcool и Standard Plus штуцеры и дренажный выход вынесены вправо, но предусмотрены каналы для перепрокладки трубопровода влево, что требует частичной разборки нижней панели. У Panasonic подключение чаще всего выполняется с правой стороны, а разворот возможен только с использованием гибких трубок, что ограничивает длину трассы внутри блока.
Samsung в настенных блоках Wind-Free Compact размещает выходы справа, и несмотря на наличие каналов для переустановки трубопровода влево, эта операция требует снятия части теплообменника, что допустимо только при сервисной квалификации. У моделей Cooper&Hunter серии CH-S09FTX5 подключение выполнено справа, и корпус не предусматривает альтернативных решений, что ограничивает свободу планирования трассы.

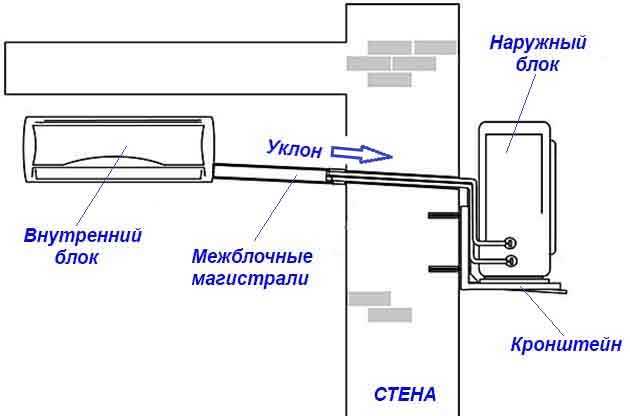

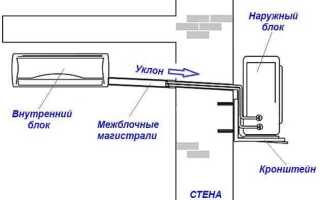

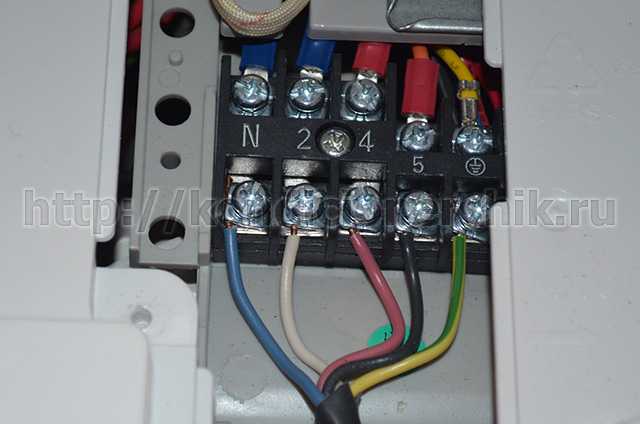

Как влияет выбор стороны подключения на трассировку труб
Выбор стороны подключения напрямую определяет сложность трассировки медных труб и дренажного шланга. При подключении с «неудобной» стороны возрастает риск увеличения длины трассы, появления лишних изгибов и необходимости пересечения конструктивных элементов стены или потолка. Это приводит к увеличению гидравлического сопротивления и теплопотерь.
Если выход патрубков на внутреннем блоке расположен слева, а трасса подведена справа, приходится разворачивать трубы внутри корпуса блока. В моделях с жёсткой разводкой это потребует перегиба труб, что увеличивает нагрузку на пайки и снижает надёжность системы. В устройствах с возможностью переориентации подключения (мультивыход) важно заранее выбрать оптимальное направление, иначе монтаж усложнится без технической необходимости.
Выход дренажа также требует согласования с направлением уклона трассы. Подключение с неправильной стороны может нарушить минимально допустимый уклон 1–2% и спровоцировать застой конденсата. Это особенно критично при прокладке трассы в стеснённых условиях, где нет возможности установить дренажный насос.
Учитывать сторону подключения необходимо ещё на этапе проектирования. Неправильно выбранное направление потребует дополнительных монтажных ниш, удлинения трассы и увеличит объём штробления. Это отражается не только на стоимости установки, но и на эстетике интерьера.
Можно ли изменить сторону подключения при монтаже
Внутренние блоки кондиционеров зачастую имеют заводскую ориентацию подключения фреоновых труб и дренажа. В ряде моделей производители предусматривают возможность изменения стороны подключения, что облегчает монтаж в условиях ограниченного пространства.
Для изменения стороны подключения обычно требуется переставить или перенастроить специальные штуцеры и заглушки на корпусе блока. В некоторых моделях предусмотрены съемные заглушки с разных сторон, которые можно открыть и подключить трассы. В других случаях необходима дополнительная комплектация – удлинители или переходники для труб и дренажа.
Важно учитывать, что не все внутренние блоки допускают такую перестановку. В моделях с жестко закрепленными штуцерами попытка изменить сторону подключения может привести к повреждению корпуса или ухудшению герметичности соединений.
Перед монтажом необходимо внимательно изучить инструкцию производителя. Там подробно указано, какие варианты подключения возможны и как корректно выполнить перенастройку. Несоблюдение этих рекомендаций грозит утечками хладагента и нарушением работы системы.
При невозможности изменить сторону подключения технически стоит рассмотреть альтернативные варианты прокладки трубопроводов с минимальными изгибами, чтобы избежать излишней нагрузки на систему и снизить риск повреждений.
Рекомендация: всегда планируйте монтаж с учетом стороны подключения, указанной производителем, либо выбирайте модели с универсальным расположением штуцеров, если предполагается гибкость при монтаже.

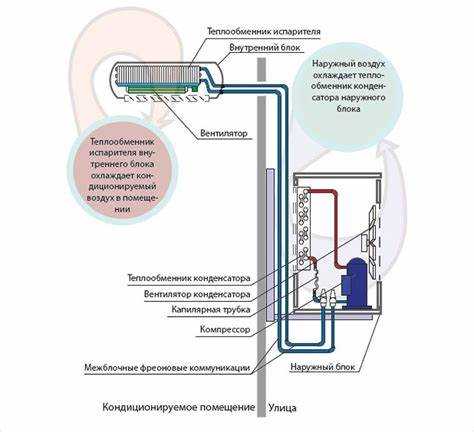

Что учитывать при прокладке трассы к блоку с нестандартным подключением
Нестандартное подключение внутреннего блока кондиционера требует точного планирования маршрута трассы, учитывая особенности расположения штуцеров и ограничений помещения.
- Определить точное расположение входов и выходов фреоновых труб и дренажа на корпусе блока. При нестандартном подключении они могут находиться с противоположной стороны или в нижней части корпуса.
- Избегать излишних перегибов и резких углов трубопровода, чтобы не создавать препятствий для циркуляции хладагента и дренажа.
- Обеспечить достаточный запас длины труб и дренажного шланга для компенсации нестандартного направления, учитывая возможность скрытого монтажа в стенах или потолках.
- Использовать гибкие и прочные материалы труб, которые не деформируются при сложной трассировке.
- Планировать уклон дренажной линии не менее 1–2 см на метр для исключения обратного затекания конденсата и застойных зон.
- При необходимости прокладывать трассу через узкие технологические каналы учитывать минимальные радиусы изгибов, рекомендуемые производителем оборудования.
- Расположение трассы должно обеспечивать легкий доступ для обслуживания и ремонта, особенно при нестандартных направлениях подключения.
- Проверить возможность скрытой прокладки коммуникаций с учётом толщины стен и наличия других инженерных систем, чтобы избежать механических повреждений при монтаже и эксплуатации.
Правильный расчёт и соблюдение технических требований при прокладке трассы гарантируют надёжность работы кондиционера и продлят срок службы оборудования.

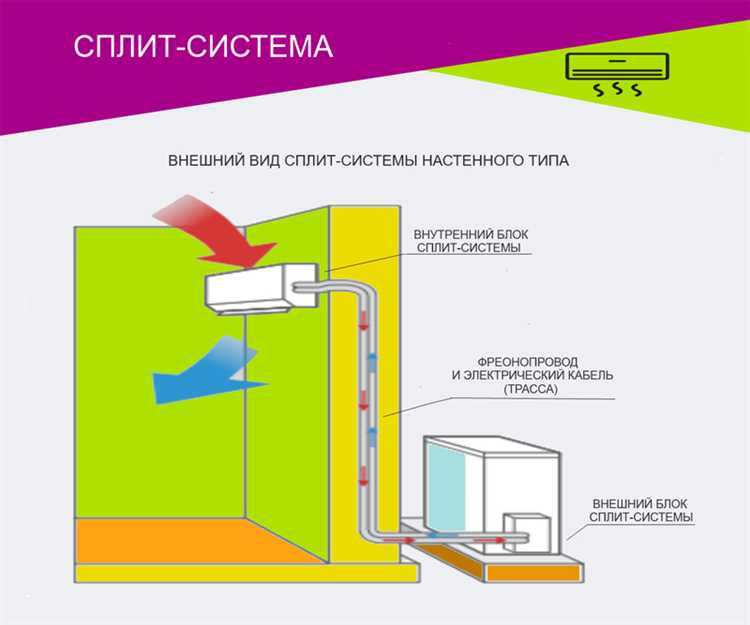

Ошибки при выборе стороны подключения и их последствия
Неправильный выбор стороны подключения внутреннего блока кондиционера приводит к ряду технических проблем и удорожанию монтажа. Основные ошибки и их последствия:
- Несоответствие расположения трубопроводов и кабелей: Если фреоновые трубы и электрические кабели прокладываются с противоположной стороны относительно заводской схемы, требуется дополнительный изгиб трассы, что ухудшает циркуляцию хладагента и увеличивает риск протечек.
- Увеличение длины трассы: Неправильный выбор стороны подключения приводит к увеличению длины магистрали, что снижает эффективность работы компрессора и может стать причиной повышенного энергопотребления и быстрого износа оборудования.
- Нарушение дренажа конденсата: Если дренажный патрубок находится на другой стороне, чем планировалось, возникают сложности с отводом конденсата. Это ведёт к затеканию воды в помещение и появлению плесени.
- Повреждение корпуса при монтаже: Перенос подключения на неподходящую сторону часто требует сверления дополнительных отверстий, что ослабляет конструкцию внутреннего блока и нарушает гарантийные обязательства производителя.
- Неправильное расположение крепежных элементов: Сторона подключения влияет на монтажные кронштейны. Ошибки ведут к нестабильному креплению, вибрациям и шумам во время работы.
Рекомендуется всегда сверять расположение штуцеров и кабельных вводов по технической документации модели перед монтажом. В случае необходимости изменить сторону подключения следует применять официальные комплекты от производителя или обратиться к специалистам с опытом адаптации трассы без нарушения функционала.
Вопрос-ответ:
С какой стороны обычно подключается внутренний блок кондиционера и почему?
Чаще всего внутренний блок подключают с той стороны, где расположены технические коммуникации — трубы для хладагента, электрические кабели и дренаж. Это может быть левая или правая сторона устройства, в зависимости от модели и планировки помещения. Выбор стороны подключения определяет удобство прокладки трассы и снижает количество изгибов труб, что улучшает работу системы и упрощает монтаж.
Можно ли изменить сторону подключения внутреннего блока кондиционера после его установки?
Изменение стороны подключения возможно, но требует демонтажа и переделки трассы, а иногда и корпуса блока. Не все модели допускают поворот или перенос штуцеров, поэтому перед монтажом стоит изучить техническую документацию. В случае необходимости изменения придется учитывать дополнительные затраты времени и материалов, а также возможные проблемы с герметичностью и работоспособностью оборудования.
Какие ошибки возникают при неправильном выборе стороны подключения внутреннего блока?
Неправильный выбор стороны подключения ведёт к увеличению длины и сложности трассы, что снижает эффективность работы кондиционера. Часто возникают лишние изгибы медных труб и дренажа, что ухудшает циркуляцию хладагента и стока конденсата. Кроме того, неудобное расположение соединений усложняет обслуживание и повышает риск протечек и повреждений.
Как определить правильную сторону подключения внутреннего блока по маркировке на устройстве?
На корпусе внутреннего блока обычно есть специальные метки или наклейки, указывающие стороны для подключения коммуникаций — труб, электрических проводов и дренажа. В техническом паспорте устройства эти обозначения подробно описаны. Следует внимательно изучить эти указания, чтобы выбрать правильное место подключения, избегая ошибок при монтаже.
Какие факторы влияют на выбор стороны подключения при нестандартной планировке помещения?
При нестандартной планировке важны доступность и удобство прокладки коммуникаций, расположение электрических щитков и возможность минимизировать видимые трубы. Также учитывают направление дренажного трубопровода для правильного отвода конденсата. Иногда приходится выбирать сторону, исходя из архитектурных особенностей и минимизации строительных работ, чтобы не повредить стены и не создавать эстетических недостатков.
С какой стороны обычно подключается внутренний блок кондиционера и почему именно так?
Внутренний блок кондиционера чаще всего подключают с той стороны, где расположены технологические отверстия для фреоновых труб и дренажа — обычно это левая или правая сторона корпуса. Выбор стороны подключения определяется конструкцией конкретной модели и удобством прокладки трубопроводов до наружного блока. При этом важно учитывать минимизацию изгибов труб и обеспечение свободного доступа для обслуживания. Неправильный выбор стороны подключения может привести к затруднениям при монтаже и снижению срока службы оборудования.
