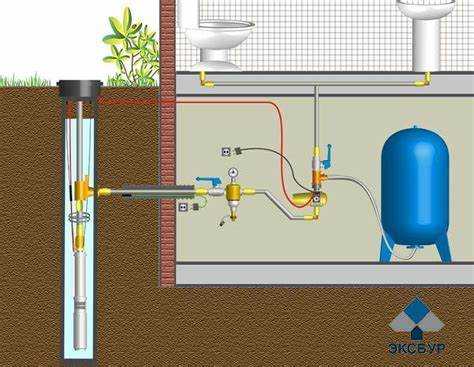

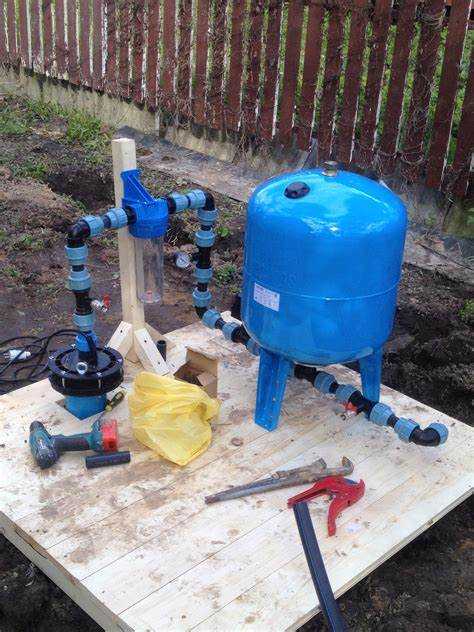

Скважина без кессона с адаптером представляет собой современное инженерное решение для организации водозабора с минимальными затратами на земляные работы и быстрой установкой оборудования. В конструкции используется специальный адаптер, который обеспечивает надежное герметичное соединение обсадной трубы и насосного оборудования, исключая проникновение грунтовых вод и предотвращая промерзание.
Ключевой элемент – адаптер из высокопрочного материала, устойчивого к коррозии и механическим нагрузкам. Он монтируется на обсадную трубу с помощью сварки или резьбового соединения, что позволяет обеспечить долговечность и простоту обслуживания системы. Такая конструкция также облегчает замену или ремонт насосного оборудования без необходимости демонтажа всей обсадной колонны.
При монтаже следует учитывать уровень промерзания грунта, глубину залегания водоносного слоя и специфику используемого оборудования. Для обеспечения оптимальной работы скважины без кессона важно правильно подобрать диаметр трубы и длину адаптера, а также качественно изолировать соединительные элементы. Это позволит сохранить стабильный напор воды и защитить систему от механических повреждений и загрязнений.
Выбор места для бурения скважины без кессона с адаптером
Оптимальное расположение скважины без кессона определяется анализом геологических и гидрологических условий участка. Важно учитывать уровень грунтовых вод: бурение проводится в зоне устойчивого водоносного слоя, минимум за 5–7 метров от потенциальных загрязнителей – септиков, сточных ям, сельскохозяйственных объектов.
Расстояние от фундамента дома до скважины должно быть не менее 10 метров, чтобы исключить влияние строительных работ и вибраций на целостность конструкции. Также рекомендуется выбирать место с ровным рельефом или с небольшим уклоном для естественного отвода поверхностных вод, чтобы избежать подтопления адаптера и водозаборной части.
При выборе места учитывается доступ для спецтехники и удобство последующего монтажа оборудования. Необходимо предусмотреть возможность прокладки трубопровода без резких изгибов, а также защиту от механических повреждений. Зона бурения должна быть свободна от крупных корней и подземных коммуникаций, что требует предварительной геолокации и обследования территории.
Особое внимание уделяется защите адаптера от промерзания: место скважины выбирается так, чтобы минимизировать риск воздействия холодных воздушных потоков и обеспечить достаточный слой утепления при монтаже без кессона. Чаще всего это достигается размещением скважины вблизи здания или под естественным укрытием растительности.

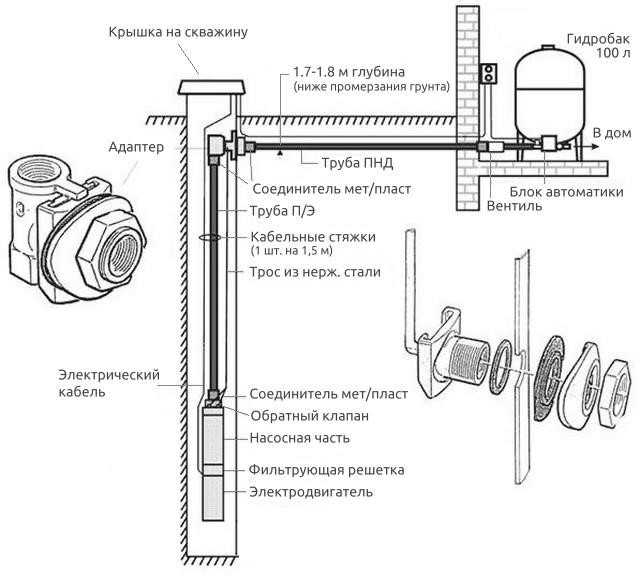

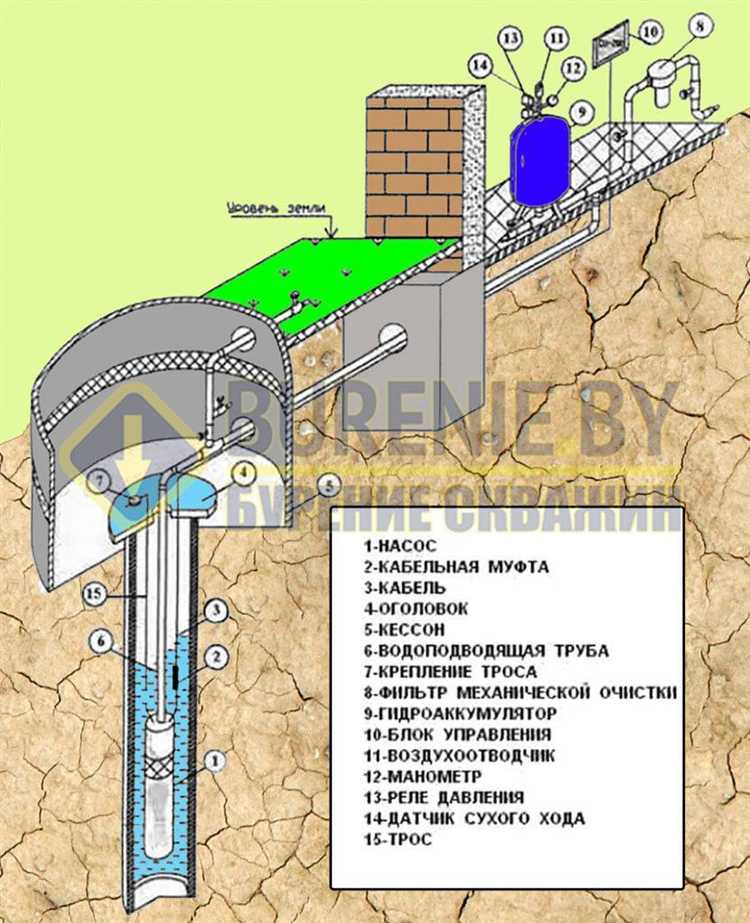

Конструкция адаптера для подключения обсадной трубы к водоподъемному оборудованию

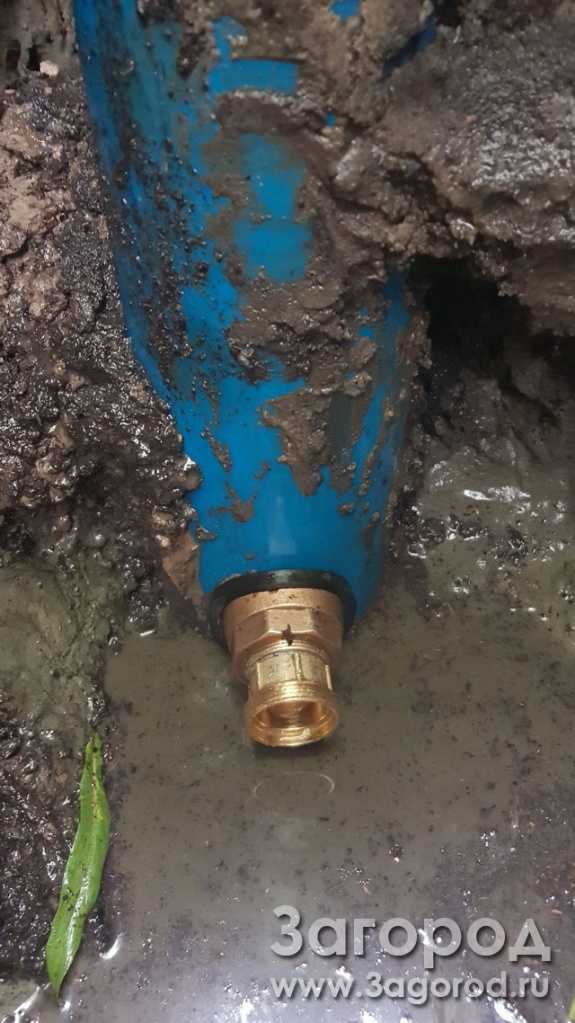

Адаптер представляет собой переходной элемент, обеспечивающий герметичное и надежное соединение обсадной трубы диаметром от 89 до 159 мм с водоподъемным оборудованием – насосом или фильтром. Обычно адаптер изготавливается из нержавеющей стали или полиэтилена высокого давления (PEHD) с повышенной устойчивостью к коррозии и механическим нагрузкам.
Основные элементы адаптера включают резьбовую муфту с внутренней или наружной резьбой, уплотнительные кольца из нитрилового или фторопластового материала, а также прижимное кольцо, фиксирующее трубное соединение. Резьба адаптера должна точно соответствовать стандартам трубопроводной системы, чаще всего это ГОСТ 6357-81 или DIN 2999 для трубных резьб.
Для обеспечения герметичности внутри адаптера устанавливается уплотнительное кольцо, которое предотвращает проникновение воздуха и попадание грязи внутрь системы. При монтаже уплотнительные элементы рекомендуется смазывать техническим вазелином или силиконовой смазкой, чтобы продлить срок службы и повысить плотность соединения.
Диаметр внутреннего прохода адаптера выбирается с учетом диаметра насоса и производительности системы, чтобы минимизировать гидравлические потери. Рекомендуется использовать адаптеры с гладкой внутренней поверхностью для снижения турбулентности потока воды.
Для монтажа адаптера на обсадную трубу применяется метод сварки (если материал полиэтиленовый) или механическое крепление с помощью хомутов и резьбовых соединений (если металл). Важным условием является точное выравнивание осей трубы и адаптера для предотвращения перекосов и преждевременного износа элементов.
При выборе адаптера следует учитывать максимальное рабочее давление системы, которое обычно варьируется от 6 до 16 бар, и температурный диапазон эксплуатации от -20 до +40 °C. Это особенно важно для систем без кессона, где адаптер подвергается прямому воздействию внешних условий.
Современные адаптеры оснащены дополнительными защитными элементами, например, антикоррозионным покрытием и встроенными фильтрами для защиты насоса от механических примесей. Такие конструкции увеличивают ресурс оборудования и упрощают техническое обслуживание.
Материалы и комплектующие для монтажа скважины без кессона
Для установки скважины без кессона с адаптером необходимы высокопрочные обсадные трубы из нержавеющей стали или полиэтилена высокого давления (PE100), устойчивые к коррозии и механическим нагрузкам. Диаметр труб обычно выбирается в пределах 110–125 мм для обеспечения надежного прохождения оборудования и оптимального водоотдачи.
Адаптеры для соединения обсадной трубы с насосным оборудованием должны иметь резьбовое или фланцевое крепление с уплотнительными кольцами из EPDM или нитрилового каучука, обеспечивающими герметичность и виброизоляцию. Рекомендуется использовать адаптеры с антикоррозийным покрытием или из нержавеющей стали марки AISI 304/316.
Погружной насос выбирается с учетом глубины скважины и требуемой производительности, предпочтительны модели с энергоэффективным электродвигателем и встроенной защитой от сухого хода. Электрокабель для питания насоса должен иметь двойную изоляцию и диэлектрический разрыв на входе в адаптер для предотвращения протечек и коротких замыканий.
Для герметизации места ввода обсадной трубы в грунт используют специальные уплотнители из EPDM с высоким сопротивлением старению и морозоустойчивостью до -40 °C. В комплектацию входят также муфты и переходники из тех же материалов для минимизации риска протечек и механических повреждений при эксплуатации.
При монтаже применяются анкерные элементы и крепеж из нержавеющей стали с антикоррозийной обработкой, обеспечивающие надежную фиксацию оборудования в скважине без деформаций и сдвигов. Для защиты от попадания пыли и влаги сверху устанавливают крышки из ударопрочного полипропилена или металла с уплотнительными вставками.
Рекомендуется дополнительно использовать фильтры грубой и тонкой очистки, выполненные из нержавеющей сетки или композитных материалов, для защиты насосного оборудования от механических примесей и продления срока службы. Все материалы должны соответствовать стандартам ГОСТ 18599-2001 и иметь сертификаты качества.
Технология установки обсадной трубы и герметизация соединений
Установка обсадной трубы начинается с тщательной подготовки скважины. Перед опусканием трубы необходимо очистить устье и обеспечить устойчивое положение основания. Обсадная труба должна быть изготовлена из коррозионно-стойкой стали или ПВХ с толщиной стенки не менее 5 мм для обеспечения долговечности и прочности.
Опускание трубы проводится плавно, чтобы избежать деформаций и перекосов. Для фиксации используют специальные направляющие или подвесы, позволяющие сохранить вертикальность и предотвратить смещения при монтаже насоса.
Соединения обсадных труб осуществляют методом резьбового соединения с использованием уплотнительных материалов. Рекомендуется применять анаэробные герметики или лен с пастой на основе силикона для надежной гидроизоляции стыков. При монтаже адаптера к обсадной трубе дополнительно используют резиновые уплотнительные кольца, устойчивые к воздействию влаги и температур.
Контроль герметичности выполняется после монтажа путем подачи давления в скважину и проверки отсутствия подтеканий на соединениях. В случае выявления протечек, стыки повторно разбирают и уплотняют с применением дополнительных уплотнителей.
Особое внимание уделяется нижнему соединению адаптера с насосным оборудованием: здесь устанавливается двойное уплотнение с использованием резиновых и силиконовых элементов, что предотвращает попадание грунтовых вод и обеспечивает долговечность всей конструкции.

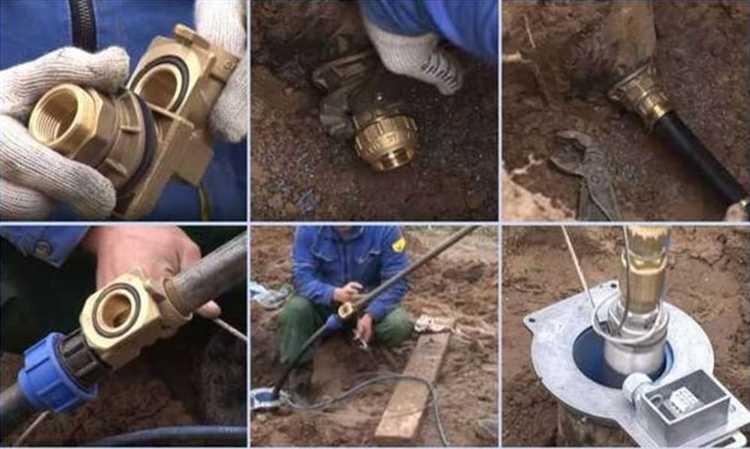

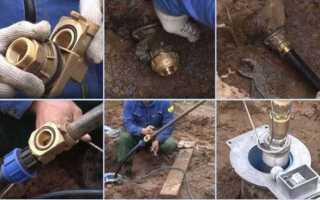

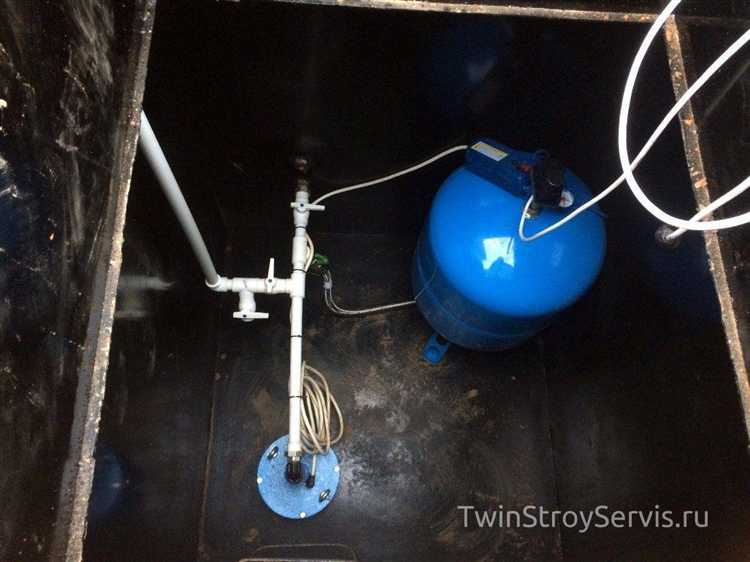

Подключение и фиксация насосного оборудования через адаптер
Для надёжного монтажа насосного оборудования в скважине без кессона применяется адаптер, обеспечивающий герметичное и прочное соединение обсадной трубы с насосом. Адаптер изготавливается из высококачественной стали или устойчивого к коррозии пластика с резьбовыми соединениями, соответствующими диаметру обсадной трубы и входу насоса.
Подключение насоса начинается с предварительной установки адаптера на обсадную трубу с помощью уплотнительных колец и резиновых прокладок, предотвращающих протечки. Резьбовое соединение адаптера с насосом фиксируется с помощью контргайки или хомута с винтовым зажимом, обеспечивающего жесткость конструкции и защиту от самоотвинчивания под воздействием вибраций.
Фиксация насосного оборудования включает обязательное использование подвесных креплений (держателей или скоб), фиксирующих насос на заданной глубине скважины. Крепления должны обеспечивать устойчивость и исключать перекосы, что предотвращает износ рабочих частей насоса и вибрацию. Материал крепежа выбирается устойчивым к агрессивной среде и механическим нагрузкам.
При монтаже рекомендуется применять силиконовые или фторопластовые уплотнители в местах резьбовых соединений для улучшения герметичности. Дополнительно выполняется проверка соединений на герметичность с помощью давления воды и визуального контроля отсутствия подтеков.
Обязательно следует учитывать расстояние между адаптером и уровнем воды, чтобы насос не работал «всухую». Высота подвесного крепления должна быть отрегулирована с точностью до 5-10 см, исходя из данных о динамическом уровне воды в скважине.
Таким образом, правильное подключение и фиксация насосного оборудования через адаптер гарантируют длительную эксплуатацию системы и предотвращают утечки, механические повреждения и снижение производительности насоса.
Особенности гидроизоляции и защиты от промерзания без использования кессона
При отсутствии кессона гидроизоляция и защита оборудования от промерзания приобретают ключевое значение для надежной работы скважины. Важно обеспечить герметичность и тепловую изоляцию узлов, особенно в области адаптера и выхода обсадной трубы.
- Гидроизоляция стыков и соединений: Используются специализированные уплотнительные материалы – резиновые манжеты, фторопластовые кольца и высококачественные герметики на основе силикона или полиуретана, устойчивые к воздействию влаги и перепадам температур.
- Обработка наружной поверхности адаптера: Нанесение битумно-полимерных мастик или жидкой резины обеспечивает долговременную защиту от проникновения грунтовых вод и конденсата.
- Использование теплоизоляционных материалов: Для предотвращения промерзания применяются трубные скорлупы из вспененного полиэтилена или пенополиуретана, которые фиксируются на обсадной трубе и адаптере. Толщина изоляции должна быть не менее 20 мм для климатических зон с умеренным холодом.
- Монтаж теплоизоляционных кожухов: Внешние кожухи из полимерных материалов или ПВХ дополнительно защищают теплоизоляцию от механических повреждений и ультрафиолета.
- Организация циркуляции теплого воздуха: В местах выхода труб рекомендуется предусмотреть вентиляционные каналы или обогревательные кабели с терморегуляторами, что снижает риск образования ледяных пробок.
- Глубина установки оборудования: При отсутствии кессона обсадная труба и адаптер должны располагаться ниже уровня промерзания грунта, что обеспечивает естественную защиту от морозного воздействия.
Соблюдение перечисленных рекомендаций позволяет обеспечить надежную эксплуатацию скважины без кессона, минимизируя риски гидроизоляционных нарушений и повреждений от морозного пучения.
