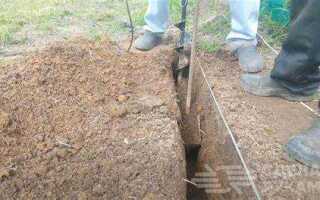

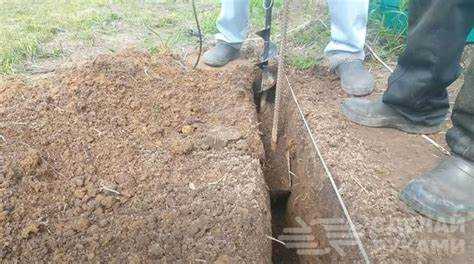

Рытьё узкой траншеи под кабель вручную – задача, требующая точности, терпения и минимального набора инструментов. Такой способ прокладки часто используется на участках с ограниченным доступом для техники или при прокладке коротких отрезков кабеля. Глубина и ширина траншеи зависят от типа кабеля и требований к безопасности. Например, силовой кабель в земле должен быть уложен на глубину не менее 70 см с учётом защитного слоя.
Для начала следует разметить линию будущей траншеи при помощи верёвки и кольев. Это позволит контролировать направление и избежать отклонений. Оптимальная ширина – около 15 см, этого достаточно для укладки одного кабеля и слоя песчаной подушки. При работе важно исключить пересечение с корнями деревьев, камнями и другими препятствиями, которые могут повредить кабель или усложнить укладку.
Необходимые инструменты: штыковая и совковая лопаты, лом для плотного грунта, ручной бур – если нужно ускорить процесс в глинистом или слёжавшемся грунте. Важно не забывать о средствах индивидуальной защиты: плотные перчатки, закрытая обувь, защитные очки при работе с ломом.
Перед началом работ стоит уточнить наличие подземных коммуникаций на участке. Обращение в местные коммунальные службы поможет избежать повреждений труб и кабелей. Прокладка нового кабеля – это не просто физическая работа, а последовательный процесс, где каждая деталь имеет значение.
Выбор подходящего места для прокладки кабеля
Кабель следует прокладывать вдоль существующих границ участка: заборов, дорожек, отмосток. Это минимизирует риск случайного повреждения при будущих земляных работах и упростит доступ для обслуживания.
Избегайте участков с интенсивным движением, корнями деревьев, грядками и местами с возможным подтоплением. Влажная почва ускоряет коррозию защитной оболочки, особенно у кабеля без дополнительной изоляции.
Оптимальное расстояние от фундамента зданий – не менее 0,6 м. При этом кабель должен проходить на глубине не менее 0,7 м, если это наружная прокладка по грунту. На участках с проездом автомобилей глубину увеличивают до 1 м.
Не располагайте кабель вблизи канализационных, водопроводных и газовых труб. Минимальное допустимое расстояние – 0,5 м в горизонтальной плоскости. При пересечении с другими коммуникациями используйте защитные гильзы длиной не менее 1 м с выпуском по 0,25 м с каждой стороны.
Если трасса длинная, планируйте как можно меньше поворотов. Каждый изгиб – дополнительная точка напряжения и потенциальной неисправности. При необходимости изменения направления угол не должен быть острым – выдерживайте радиус не менее 10 диаметров кабеля.
До начала работ выполните разметку трассы и проверьте план подземных коммуникаций. При отсутствии точной схемы – закажите трассировку инженерных сетей.
Определение глубины и ширины траншеи по нормативам
Для прокладки силовых кабелей в земле действуют нормы, установленные ПУЭ (Правила устройства электроустановок) и СП 76.13330.2016. Минимальная глубина траншеи зависит от назначения кабеля и типа грунта. При прокладке кабелей напряжением до 1 кВ в ненаселённой местности допускается глубина 0,7 м, в населённой – не менее 0,8 м. Для кабелей напряжением выше 1 кВ минимальная глубина – 1,0 м.
Если трасса проходит под автомобильными дорогами, глубина увеличивается до 1,2 м. В местах возможной механической нагрузки (например, под стоянками) следует предусматривать защиту кабеля плитами или укладывать его на глубину не менее 1,5 м.
Ширина траншеи выбирается с учётом диаметра кабеля и требований к укладке. Для одиночного кабеля ширина канавы должна быть не менее 0,2 м. Если прокладывается несколько кабелей, необходимо обеспечить расстояние между ними не менее 10 см. Это значит, что при укладке двух кабелей минимальная ширина траншеи составит 0,3 м, для трёх – 0,4 м и так далее.

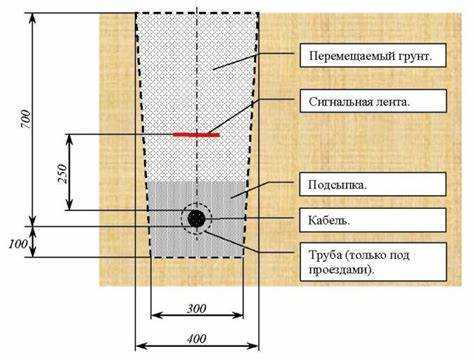

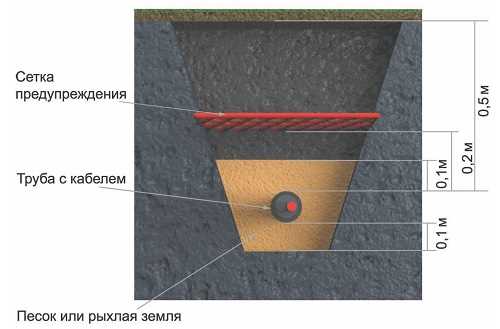

На дно траншеи обязательно укладывается подушка из песка толщиной не менее 10 см. После укладки кабеля его засыпают слоем песка высотой ещё 10 см, затем – слой грунта. Общая глубина с учётом подушки и защитного слоя должна соответствовать нормативу.

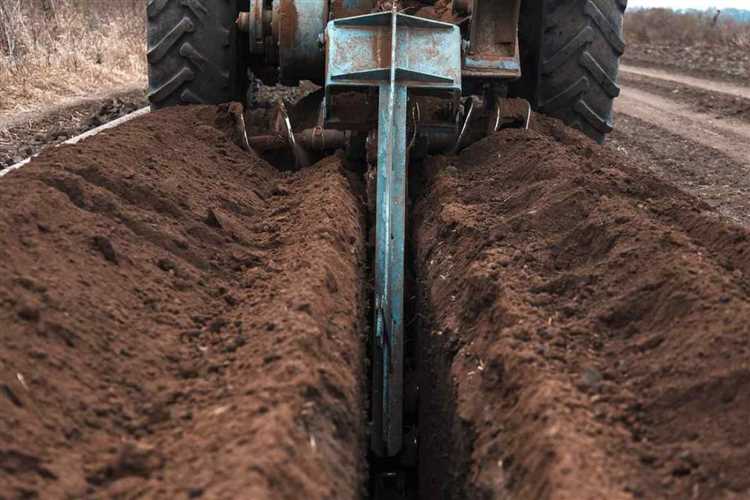

Инструменты для ручной копки узкой траншеи
Для выкапывания траншеи под кабель шириной 10–20 см оптимально использовать узкий штык с прямым лезвием. Лопата типа «сапёрка» удобна для работы в стеснённых условиях и на твёрдых грунтах.
Кайло с узким зубцом эффективно разрушает слежавшийся или каменистый грунт. Для извлечения рыхлой земли из глубокой траншеи пригодится совковая лопата с укороченным черенком.

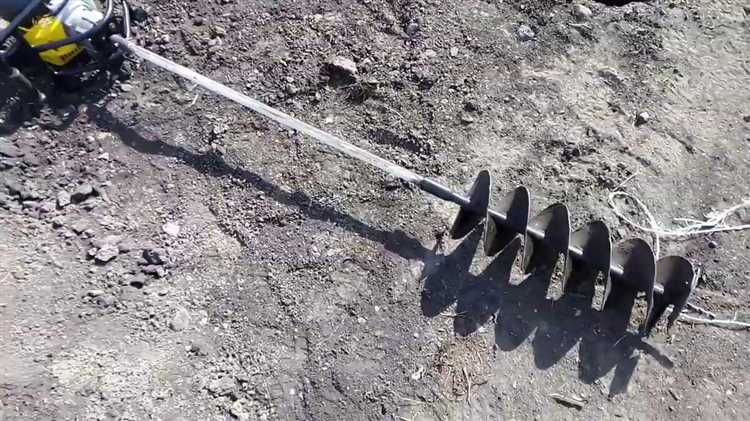

Ручной земляной бур диаметром 100 мм позволяет ускорить работу на мягких почвах, особенно при необходимости прокладки кабеля на глубину 60–80 см. Однако бур не заменяет лопату – используется для начального прохода и углубления.
Садовый рыхлитель или мотыгa с узким лезвием помогает аккуратно подрезать корни и уплотнённый слой дерна без излишней нагрузки. Для удаления камней и мусора применяется ручной захват или строительный лом.
Для контроля глубины и уклона удобно использовать измерительную рейку или обычную рулетку, зафиксированную на нужной отметке. Обязательно наличие рабочих перчаток с плотной накладкой на ладони для защиты от мозолей и скольжения инструмента.
Подготовка участка к началу земляных работ
Перед рытьем траншеи под кабель необходимо провести ряд обязательных действий, чтобы избежать повреждений коммуникаций и упростить процесс копки.
- Определите точный маршрут прокладки кабеля. Используйте рулетку и колышки с веревкой для разметки линии будущей траншеи.
- Уточните наличие подземных коммуникаций. Обратитесь в управляющую компанию или МФЦ для получения схем инженерных сетей. При наличии газа, водопровода, канализации или электрических кабелей – перенесите маршрут траншеи.
- Очистите зону работ от мусора, растительности и посторонних предметов. Удалите корни деревьев и кустарников, способные затруднить копку.
- Обеспечьте удобный доступ к участку для перемещения грунта. Если участок ограничен по площади – заранее подготовьте место для временного складирования земли.
- Подготовьте инструмент: штыковую и совковую лопату, кирку (при плотном или каменистом грунте), строительный уровень, рулетку, маркерную краску или веревку для точной разметки.
- Проверьте состав грунта на разных участках маршрута. В глинистых и мокрых зонах обеспечьте отвод воды или перенесите работы на сухую погоду.
Точная подготовка позволяет избежать внеплановых остановок, снижает риск повреждения существующих сетей и ускоряет процесс копки узкой траншеи под кабель.
Техника копки траншеи в плотном грунте
Минимальный набор:
- штыковая лопата с заточенным лезвием;
- кирка или лом для разрушения слежавшихся слоёв;
- штыревая монтировка (желательно с изогнутым концом);
- ручной бур (при необходимости прохождения твердых включений);
- ведро или корыто для выноса грунта.
Копку начинают с разметки трассы – натягивают шнур по всей длине траншеи. Ширина должна быть минимальной – 15–20 см, глубина – от 50 см, в зависимости от типа прокладываемого кабеля. Разметка исключает отклонения и сокращает объём земляных работ.
Перед работой затачивают режущую кромку лопаты. Это снижает усилие при врезании в грунт. Верхний слой (20–30 см) снимается штыковой лопатой под углом 45°. При встрече с плотным слоем, работа переключается на кирку. Наносят удары строго вертикально, расшатывая пласт слоя, а затем извлекают куски лопатой.
Если попадаются камни, действуют монтировкой: внедряют под камень, расшатывают и извлекают. Глинистый слой, особенно в сухую погоду, легче разбивается при предварительном увлажнении – на 1 м² льют 5–7 л воды за 30–60 минут до работы.
Работу ведут участками по 50–70 см, последовательно углубляясь и продвигаясь вперёд. Это позволяет равномерно распределять усилия и контролировать направление.
Как избежать обрушения стенок траншеи
Обрушение стенок траншеи происходит из-за чрезмерного давления грунта и недостаточной прочности откосов. Для предотвращения этого необходимо соблюдать глубину и ширину выемки: ширина траншеи должна быть не менее 30 см при глубине до 1 метра, а при большей глубине – увеличить ширину или использовать крепления.
Перед копкой оцените тип грунта: песчаные и суглинистые почвы требуют более пологих откосов с углом наклона не менее 45° к горизонту. В глинистых и плотных грунтах можно использовать вертикальные стенки, но с обязательным контролем влажности.
Регулярно удаляйте излишки воды, так как влажный грунт теряет несущую способность. Для этого используйте канавы или дренажные желоба вдоль траншеи.
При глубине более 1,2 метра устанавливайте временные крепления из досок или металлических рам, чтобы удерживать стенки и распределять нагрузку. Крепления размещают с шагом 1–1,5 метра.
Не копайте траншею сразу на всю глубину: выполняйте работу слоями по 20–30 см, чтобы контролировать состояние стенок и при необходимости корректировать откосы или устанавливать подпорки.

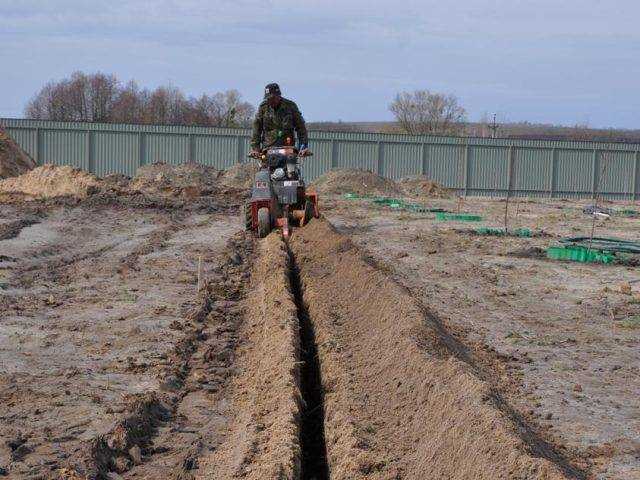

Удаление камней и корней при копке
Перед началом копки траншеи под кабель важно эффективно удалить препятствия в виде камней и корней, чтобы избежать повреждений кабеля и ускорить процесс.
- Выявление камней и корней: наметьте трассу траншеи и осторожно снимите верхний слой грунта лопатой на глубину 10–15 см, чтобы увидеть крупные камни и корни.
- Инструменты для удаления: используйте лом или кирку для расшатывания крупных камней, садовые ножницы или сучкорезы – для корней толщиной до 2–3 см.
- Методика удаления камней:
- Аккуратно подденьте камень ломом, чтобы освободить землю вокруг.
- Если камень слишком крупный, разбейте его молотком с зубилом на части.
- Извлеките камни из траншеи вручную или с помощью захвата.
- Методика удаления корней:
- Отрежьте мелкие корни садовыми ножницами, очищая стенки траншеи.
- Для крупных корней применяйте лом, поддевая и вырывая их с корнем.
- Если корень толстый и твердый, можно использовать бензопилу для предварительного распила вне траншеи.
- Безопасность: всегда надевайте перчатки и защитные очки при работе с острыми и тяжелыми инструментами.
- Удаление остатков: тщательно очистите траншею от мелких камешков и обломков корней, чтобы кабель не повредился при прокладке.
Устройство песчаной подушки на дне траншеи
Перед укладкой кабеля на дне траншеи необходимо создать песчаную подушку толщиной 10–15 см. Для этого используется чистый речной или карьерный песок с размером зерен 0,2–2 мм, без глины и мусора. Песок укладывается равномерным слоем и тщательно разравнивается деревянной рейкой или лопатой, чтобы избежать пустот и неровностей.
После распределения песка его уплотняют трамбовкой или легким притаптыванием ногой, обеспечивая плотную и ровную основу для кабеля. Недопустимо использовать влажный песок с признаками слипания – оптимальна слегка влажная консистенция, при которой песок не рассыпается и не образует комков.
Песчаная подушка снижает риск повреждения кабеля острыми камнями и обеспечивает равномерное распределение нагрузки. При глубине траншеи более 0,5 м рекомендуется укладывать песок с небольшим уклоном в сторону входа кабеля, чтобы предотвратить скопление влаги под кабелем.
После установки подушки кабель укладывают аккуратно, не допуская натяжения и перегибов, затем дополнительно засыпают песком до полного покрытия. Общая толщина песчаного слоя сверху кабеля должна быть не менее 10 см для защиты от механических воздействий при последующем заполнении траншеи грунтом.
Вопрос-ответ:
Какими инструментами лучше всего копать узкую траншею под кабель вручную?
Для создания узкой траншеи удобнее всего использовать лопату-штыковку с узким лезвием или специальную траншейную лопату. Такие инструменты позволяют копать глубоко и аккуратно, минимизируя разрушение грунта по бокам. Также полезен небольшой кирок или мотыга для рыхления плотной почвы, а для выравнивания дна — мастерок или ровная палка.
Как определить оптимальную глубину и ширину траншеи под кабель?
Ширина траншеи обычно должна быть чуть больше диаметра кабеля с учетом гофрированной трубы или защитной оболочки, примерно 15-20 см. Глубина зависит от требований безопасности и типа почвы — чаще всего это 50-70 см, чтобы кабель не повреждался при поверхностных работах и не подвергался морозному пучению. Важно учитывать местные нормы и рекомендации производителя кабеля.
Существуют ли особенности копки траншеи в разных типах почвы?
Да, особенности значительны. В песчаной почве траншею копать легче, но стенки могут обсыпаться, поэтому их нужно стабилизировать, например, досками. В глинистой почве грунт тяжелее и плотнее, требует больше усилий, но стенки держатся лучше. Каменистый грунт требует применения кирки и более аккуратного подхода. В любом случае, важно регулярно очищать траншею от обломков и проверять ровность дна.
Как обеспечить безопасность при копке траншеи вручную, чтобы не повредить уже проложенные коммуникации?
Перед началом работ следует проверить наличие подземных коммуникаций, обратившись в соответствующие службы или используя специальные детекторы. При обнаружении кабелей или труб нужно соблюдать осторожность, копать аккуратно и избегать использования металлических инструментов непосредственно возле них. Рекомендуется отметить место существующих коммуникаций, чтобы не повредить их в процессе копки.
