Газовая плита подключается к подаче топлива через гибкий шланг, который крепится к патрубку с наружной резьбой. Стандартный диаметр этой резьбы в большинстве бытовых плит – 1/2 дюйма (G 1/2), что соответствует примерно 20,955 мм по наружному диаметру. Тип резьбы – трубная цилиндрическая, соответствующая стандарту ГОСТ 6357 или BSPP (British Standard Pipe Parallel).
Перед подключением необходимо убедиться, что шланг оснащён гайкой соответствующего диаметра и с прокладкой для герметизации соединения. Применение ФУМ-ленты или пакли в этом случае не допускается, так как герметизация достигается за счёт уплотнительной прокладки внутри накидной гайки. Давление в бытовых газовых сетях не превышает 0,03 МПа, однако к герметичности соединения предъявляются повышенные требования.
Если резьба повреждена или имеет нестандартный шаг, рекомендуется заменить переходник или использовать сертифицированный адаптер. Нельзя пытаться вкручивать шланг «на силу» в резьбу другого формата – это приведёт к утечке газа и риску возгорания. Перед монтажом резьбовое соединение необходимо осмотреть на наличие заусенцев, следов коррозии и загрязнений.
Как определить тип резьбы на выходе газовой плиты
Сначала осмотрите выходное соединение на плите. В большинстве бытовых моделей используется наружная резьба. Чаще всего это коническая резьба G1/2″ или цилиндрическая G1/2″ BSP. Для точного определения необходимо измерить диаметр и шаг резьбы.
Измерьте наружный диаметр резьбы с помощью штангенциркуля. У резьбы G1/2″ он составляет около 20,5 мм. Если значение отличается, возможно, используется другой стандарт – например, G3/8″ (примерно 16,5 мм) или G3/4″ (около 26 мм).
Чтобы определить шаг резьбы, используйте резьбомер или сравните с эталонной гайкой. У G1/2″ стандартный шаг – 1,814 мм. Для конической и цилиндрической резьбы шаг одинаков, но форма отличается: коническая сужается к концу, цилиндрическая – параллельна по всей длине.
Обратите внимание на маркировку рядом с выходом: на некоторых плитах производитель указывает тип резьбы. Если маркировка отсутствует, проверьте инструкцию к плите или технический паспорт – там часто указывается нужный тип подключения.
Не пытайтесь навинтить шланг «на глаз» – это может привести к утечке газа. Всегда сверяйтесь с параметрами и, при необходимости, используйте переходник, соответствующий стандарту ГОСТ 6357 или DIN EN 10226, если плита импортного производства.
Стандарты резьбы в бытовых газовых плитах: диаметр и шаг
Наиболее распространённый тип резьбы для подключения гибкого шланга к бытовой газовой плите в России – цилиндрическая трубная резьба G 1/2. Этот стандарт соответствует требованиям ГОСТ 6357 и ISO 228-1, обеспечивая совместимость с большинством сертифицированных шлангов и адаптеров.
Диаметр условного прохода у резьбы G 1/2 составляет 15 мм, наружный диаметр – около 20,955 мм. Шаг резьбы – 1,814 мм. Уплотнение в данном типе соединения осуществляется по плоскости с использованием прокладки, а не по резьбовой части, что исключает необходимость применения ФУМ-ленты или пакли при условии использования качественной прокладки.
Реже встречается коническая резьба 1/2 дюйма NPT, имеющая угол профиля 60°, шаг 1,814 мм, но при этом отличается по форме витка и принципу герметизации – уплотнение происходит за счёт натяга по резьбе. Подключение таких резьб без адаптера к плите с G 1/2 недопустимо.
Перед подключением важно точно определить тип и стандарт резьбы: попытка соединить разные резьбовые системы приведёт к утечке газа. Использование переходников допускается только при наличии сертификата соответствия и полной герметичности соединения. Проверка осуществляется мыльным раствором на включённой подаче газа при соблюдении всех требований безопасности.
Совместимость резьбы газовой плиты с гибкими шлангами
Резьбовое соединение на газовой плите в большинстве случаев имеет наружную трубную цилиндрическую резьбу G 1/2″ (15 мм), соответствующую стандарту ГОСТ 6357 или ISO 228. Это резьба без конуса, поэтому герметичность достигается через прокладку или уплотнительное кольцо.
Гибкие шланги для подключения газа выпускаются с различными типами наконечников: гайка с внутренней резьбой G 1/2″, накидная гайка с прокладкой, быстросъёмные адаптеры. Наиболее надёжным является соединение с использованием латунной гайки с плоской прокладкой, рассчитанной на давление до 0,03 МПа, что соответствует нормам для бытового газа.
Если выход на плите имеет резьбу G 1/2″, гибкий шланг должен иметь соответствующий внутренний диаметр соединения и герметизирующий элемент. Несовпадение размеров, например, подключение шланга с внутренней резьбой G 3/8″, потребует переходника, что увеличивает количество соединений и снижает надёжность.
Шланги ПВХ с металлической оплёткой следует выбирать с маркировкой на соответствие ГОСТ Р 51613 и обязательной надписью «для газа». Использование шлангов с резьбовым наконечником без уплотнителя приводит к утечкам. Не допускается применение сантехнической ФУМ-ленты – используется только паронит или газоустойчивые прокладки из ПТФЭ.
Перед подключением необходимо проверить глубину посадки резьбы на плите – не менее 10 мм. Недостаточное зацепление может привести к срыву резьбы при затяжке. Шланг должен устанавливаться без натяжения, перегибов и скручивания, а длина подбирается с учётом допустимого радиуса изгиба не менее 80 мм.
Инструменты для проверки и измерения резьбы на плите
Для точного определения типа и размеров резьбы на газовой плите необходимо использовать специализированный инструмент. Пренебрежение точностью может привести к утечке газа при неправильном подключении шланга.
- Штангенциркуль: применяется для измерения наружного и внутреннего диаметра резьбы. Для наружной резьбы используется измерение внешних граней, для внутренней – между внутренними стенками.
- Резьбомер (резьбовой шаблон): определяет шаг резьбы. Подбор осуществляется по совпадению зубьев шаблона с витками резьбы. Используется как для метрической, так и для дюймовой резьбы.
- Калибр-пробка и калибр-пробка с резьбой: позволяют проверить соответствие внутренней или внешней резьбы стандарту. Если калибр входит без усилий и без люфта, соединение считается годным.
- Лупа с подсветкой: необходима для визуальной оценки состояния витков – сколов, износа, загрязнений, которые могут повлиять на герметичность соединения.
- Маркер или мел: используется для пометки участков с дефектами, а также фиксации уже проверенных точек.
Перед началом измерений резьбу необходимо очистить от жира и загрязнений. Используйте мягкую щётку и обезжиривающий состав. Это обеспечит корректность измерений и облегчит визуальный осмотр.
Если резьба нестандартная или повреждённая, рекомендуется свериться с паспортом плиты или проконсультироваться с производителем. Подключение по ошибочному типу резьбы может привести к серьёзным последствиям.
Частые ошибки при выборе переходников и шлангов по резьбе
Игнорирование типа резьбы. Резьбы газовых плит в России обычно имеют стандарт G 1/2″ (DIN ISO 228). Покупка переходников с внутренней трубной конической резьбой (например, NPT) приводит к несовместимости и утечкам. Всегда уточняйте тип: цилиндрическая (G) или коническая (R).
Неправильное определение направления резьбы. Большинство бытовых газовых плит используют правую резьбу, но некоторые баллонные редукторы – левую (обозначается LH). Невнимание к направлению приводит к повреждению соединений.

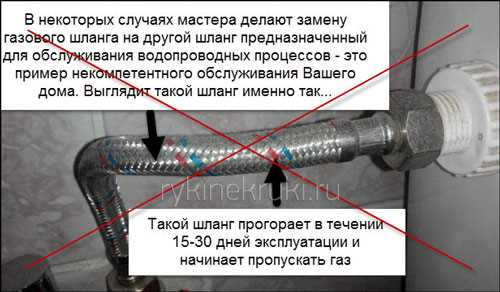

Использование сантехнических шлангов. Армированные гибкие шланги, предназначенные для воды, не выдерживают давления и агрессивной среды газа. Для подключения к газовой плите требуется сертифицированный резиновый или сильфонный шланг с маркировкой Г-С (газоснабжение).
Подбор шланга по внешнему виду. Даже если гайка подходит, это не гарантирует герметичности. Важен точный шаг резьбы (например, 1.5 мм для G 1/2″), соответствие стандарту и наличие уплотнительного кольца или прокладки.
Применение переходников без проверки герметичности. После установки переходника или шланга обязательна проверка мыльным раствором. Газовые утечки незаметны визуально, но опасны.
Использование переходников из неподходящих металлов. Латунь и нержавеющая сталь предпочтительны. Алюминиевые или оцинкованные детали склонны к коррозии и могут разрушаться при длительном контакте с газом.
Методика герметичного подключения шланга к резьбе плиты
Перед началом работы убедитесь в соответствии резьбы плиты и шланга по типу и диаметру. Для газовых плит чаще всего применяется резьба G1/2 дюйма (или 3/8 дюйма для некоторых моделей).
Очистите резьбу на плите от загрязнений и остатков уплотнителей. Используйте металлическую щетку или ветошь без ворса. Осмотрите резьбу на предмет повреждений: трещин или заусенцев – в таком случае рекомендуется заменить соединительные элементы.
Нанесите газостойкую пасту-герметик или намотайте уплотнительную ленту ФУМ (фторопластовую ленту) по часовой стрелке. Лента должна покрывать 3–4 витка резьбы без перекрытий и комков. Избегайте нанесения уплотнителя на первый виток, чтобы не допустить попадания частиц внутрь газового канала.
Присоедините шланг к резьбе плиты, осторожно закручивая вручную, чтобы избежать сдвига ленты или пасты. Затем используйте газовый ключ для затяжки, не превышая момент затяжки 20 Н·м, чтобы избежать деформации резьбы и повреждения уплотнителя.
После подключения проведите проверку герметичности с помощью мыльного раствора или специализированного газового тестера. Нанесите раствор на соединение и наблюдайте за появлением пузырьков. Отсутствие пузырьков подтверждает надежность соединения.
Регулярно (не реже одного раза в год) проверяйте состояние соединения и заменяйте уплотнитель при необходимости, особенно если появляются признаки износа или утечки газа.
Вопрос-ответ:
Какая резьба используется на газовой плите для подключения шланга?
На газовых плитах обычно применяется цилиндрическая резьба с внутренним диаметром 1/2 дюйма (по дюймовой системе BSP или ГОСТ). Она имеет стандартный шаг и профиль, который обеспечивает герметичное соединение между плитой и газовым шлангом. Резьба должна соответствовать нормам безопасности и не допускать утечек газа.
Как проверить, подходит ли резьба шланга для подключения к плите?
Чтобы убедиться, что резьба шланга подходит, нужно измерить диаметр и шаг резьбы на плите и сравнить с параметрами шланга. Обычно это делают с помощью резьбомера или штангенциркуля. Также важно проверить, что резьба совпадает по типу — цилиндрическая или конусная. Несоответствие может привести к плохому уплотнению и опасности утечки газа.
Можно ли самостоятельно заменить резьбовое соединение на газовой плите при подключении шланга?
Самостоятельная замена резьбы на газовой плите не рекомендуется. Газовые соединения требуют точного соответствия стандартам и правильного уплотнения. Если резьба повреждена или не подходит, лучше обратиться к специалисту. Неправильная установка может привести к утечкам газа и стать причиной аварийной ситуации. Для замены или ремонта применяют только сертифицированные детали и инструменты.
Какой уплотнитель лучше использовать для резьбы при подключении газового шланга к плите?
Для уплотнения резьбовых соединений на газовых плитах обычно применяют специальные газовые уплотнители — например, лен-фарб или фум-ленту, предназначенную именно для газовых систем. Они обеспечивают надежное и герметичное соединение, устойчивое к воздействию газа и температуры. Нельзя использовать обычные сантехнические материалы, так как они могут не выдержать условия эксплуатации и привести к утечкам.
