Гофрированная труба (гофра) обеспечивает механическую защиту кабеля и снижает риск повреждений при эксплуатации электропроводки в деревянном доме. Основное требование к гофре – пожаробезопасность и устойчивость к высоким температурам, поэтому для таких объектов рекомендуются изделия из специальных огнестойких материалов, например, ПВХ с повышенной термостойкостью или металлизированные гофры с негорючим покрытием.
Диаметр гофры должен соответствовать сечению проводов и количеству жил, учитывая возможность свободного размещения кабеля без чрезмерного сжатия. Минимальный запас внутреннего пространства в 20–30% предотвращает перегрев и облегчает монтаж. Для скрытой проводки в деревянных стенах предпочтительны гофры с высокой степенью защиты от пыли и влаги – не ниже IP54, что исключает попадание горючих частиц внутрь.
Рекомендуется выбирать гофру с маркировкой, подтверждающей соответствие требованиям пожарной безопасности, например, ГОСТ Р 53769-2010 для электроизоляционных трубок. Металлическая гофра подходит для участков с повышенным риском механического воздействия, но требует дополнительной заземляющей защиты. При прокладке внутри стен деревянного дома следует предусмотреть качественную герметизацию вводов, чтобы избежать распространения огня по кабельным каналам.
Как подобрать материал гофры с учетом горючести древесины
Древесина относится к горючим материалам с низкой температурой воспламенения – около 250 °C. При выборе гофры для электропроводки важно использовать негорючие или трудносгораемые материалы, чтобы минимизировать риск возгорания и распространения огня по деревянным конструкциям.
Оптимальный вариант – гофра из самозатухающего ПВХ с классом горючести UL 94 V-0. Такие материалы прекращают горение сразу после удаления источника огня и не выделяют токсичных газов в опасных концентрациях.

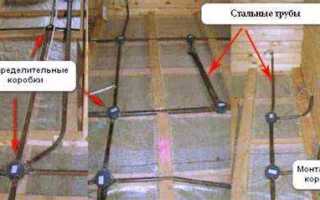

Для повышенной пожаробезопасности применяют гофру из металлизированных сплавов или гибкие металлические трубы. Они не горят и обеспечивают защиту проводки от механических повреждений, что снижает вероятность короткого замыкания и возгорания.
Избегайте использования обычных пластиковых гофр с низкой степенью огнестойкости (UL 94 HB и ниже), так как они легко воспламеняются и могут способствовать быстрому распространению пламени по деревянным стенам и перекрытиям.
При прокладке в помещениях с высокой пожароопасностью (чердаки, подполья) рекомендуется использовать гофру с дополнительным слоем минеральной изоляции или помещать проводку в металлические коробки для максимальной защиты.
Оптимальные размеры гофры для защиты проводки в деревянных конструкциях

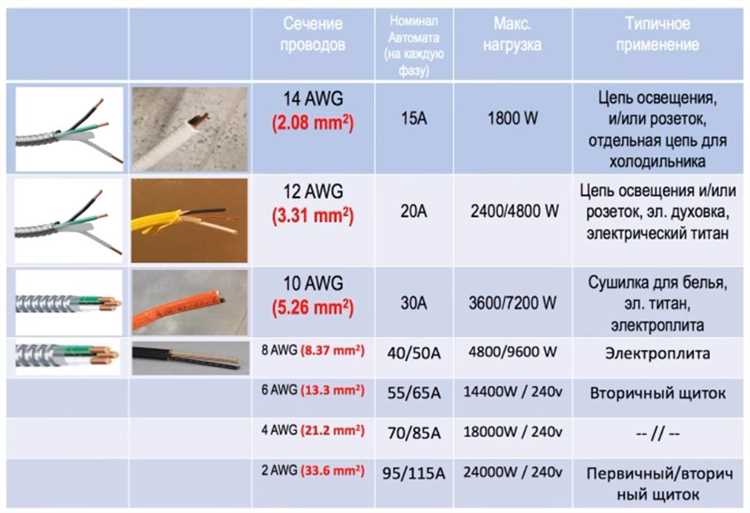

Выбор диаметра гофры напрямую зависит от количества и сечения проводов, а также требований по вентиляции и удобству монтажа.
- Минимальный внутренний диаметр для одиночного провода с сечением до 1,5 мм² – 16 мм. Это обеспечивает свободное протягивание без повреждений.
- Для групповой прокладки нескольких проводов суммарным сечением до 6 мм² оптимален диаметр 25 мм, который позволяет избежать перегиба и не создаёт напряжений на изоляцию.
- Если планируется прокладка кабелей с большими сечениями (например, до 10 мм²), следует выбирать гофру диаметром от 32 мм и выше.
Важно сохранять зазор между проводами и стенками гофры не менее 20% от внутреннего диаметра для вентиляции и предотвращения перегрева.
- Для распределительных коробок и мест ввода в деревянных конструкциях допускается увеличение диаметра гофры на 20-30% по сравнению с основным участком, чтобы обеспечить легкий доступ и замену проводов.

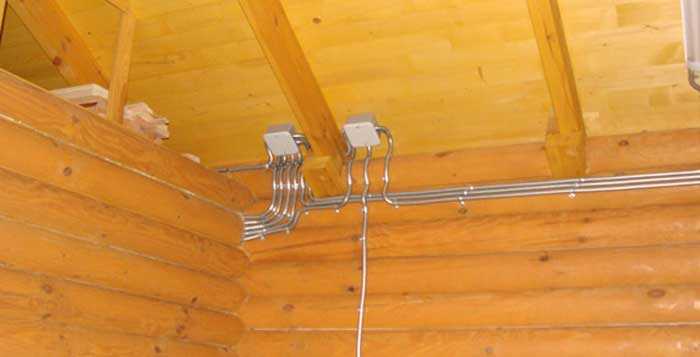

- При прокладке вдоль деревянных балок лучше использовать гофры диаметром не менее 25 мм для удобства крепления и защиты от механических повреждений.
- Для скрытой проводки в стенах гофра диаметром 16-20 мм подходит при условии, что суммарное сечение проводов не превышает 4 мм².
Выбор гофры меньшего диаметра, чем рекомендуемый, увеличивает риск повреждения изоляции и затрудняет монтаж. Завышенный диаметр повышает стоимость и снижает эстетичность монтажа без практической пользы.
Влияние температуры эксплуатации на выбор типа гофры
Температурный режим помещения и окружающей среды напрямую влияет на эксплуатационные характеристики гофрированной трубы для электропроводки. В деревянных домах, где температура может колебаться от -40 °C зимой до +60 °C летом, важно выбирать гофру с материалом и конструкцией, способными выдерживать такие условия без потери прочности и эластичности.
Полиуретановая и ПВХ-гофра обычно рассчитаны на эксплуатацию в диапазоне температур от -20 °C до +60 °C. Для холодных помещений и наружных участков при температурах ниже -20 °C стоит применять гофру из полиэтилена низкой плотности (LDPE) или специализированные морозостойкие варианты, сохраняющие гибкость при низких температурах.
При эксплуатации в условиях высокой температуры, например, около электроприборов с выделением тепла или в местах с повышенной температурой воздуха выше +50 °C, рекомендуется использовать гофру из термостойких материалов, например, нейлона или металлическую гофру с изоляционным покрытием. Металлическая гофра выдерживает температуры до +150 °C, обеспечивая надежность проводки без деформаций.
Важно учитывать также влияние температурных перепадов. Частые циклы нагрева и охлаждения могут вызвать микротрещины в пластиковых трубах низкого качества. В таких случаях предпочтительна гофра с повышенной устойчивостью к термическому старению и UV-стабилизаторами, если проводка располагается в местах с попаданием солнечных лучей.
Для внутренних помещений с устойчивым микроклиматом гофра из стандартного ПВХ подходит при условии, что температура не опускается ниже -10 °C. В неотапливаемых деревянных домах выбор стоит делать в пользу морозостойких материалов с рабочим диапазоном от -40 °C.
Итоговый выбор гофры должен основываться на точном анализе температурных условий конкретного участка прокладки проводки с учетом максимально возможных экстремумов, чтобы обеспечить долговременную защиту и безопасность электропроводки в деревянном доме.
Защита гофры от механических повреждений и воздействий влаги
Для деревянного дома особенно важна надежная защита гофры, так как материал стен повышает риск повреждений и проникновения влаги. Правильный выбор и монтаж обеспечивают долговечность электропроводки и безопасность эксплуатации.
- Материал гофры: предпочтительна гофра из ПВХ с повышенной стойкостью к ультрафиолету и температурным перепадам, либо металлическая гофра с антикоррозийным покрытием.
- Механическая защита: в местах прохождения через стены и перегородки используйте защитные втулки или гильзы, предотвращающие перетирание кабеля и повреждение гофры при вибрациях и усадке.
- Монтажные меры: гофру крепят с шагом не более 50 см, применяя специальные скобы или хомуты, исключающие провисание и чрезмерное натяжение, способствующее разрывам.
- Защита от влаги: в помещениях с повышенной влажностью или возможностью конденсата применяется герметизация вводов и стыков с использованием силиконовых или акриловых герметиков, а также установка уплотнительных манжет.
- Внешние воздействия: для участков гофры, подвергающихся воздействию прямого солнечного света или осадков, применяют дополнительную защиту в виде трубок из полимеров с УФ-стабилизацией.
- Проверка и обслуживание: регулярный визуальный осмотр не реже раза в год выявляет механические повреждения и признаки влагонакопления, что позволяет своевременно проводить ремонт или замену гофры.
Требования к пожарной безопасности для гофры в деревянном доме
Гофра для электропроводки в деревянном доме должна обладать повышенной огнестойкостью. Рекомендуется использовать гофрированные трубы из негорючих материалов, таких как ПВХ с антипиреновыми добавками или металлизированные гофры. Они предотвращают распространение огня и выделение токсичных веществ при нагреве.
Толщина стенок гофры должна обеспечивать надежную защиту проводов от механических повреждений и коротких замыканий, что снижает риск возгорания. Минимальная толщина обычно составляет не менее 1,5 мм для металлических и 2 мм для пластмассовых гофр.
Устойчивость к высоким температурам – обязательное свойство. Гофра должна выдерживать нагрев до 70–90 °C без деформации и выделения вредных веществ, особенно в местах прохождения через деревянные конструкции.
Герметичность и защита от влаги предотвращают коррозию металлических элементов и ухудшение изоляции проводов, что также снижает пожарный риск. Все соединения и проходы через стены должны быть уплотнены противопожарными герметиками.
Монтаж гофры не должен допускать провисаний и механических натяжений. Прокладка внутри деревянных стен и перекрытий должна быть выполнена с обязательным зазором не менее 20 мм от древесины или с использованием негорючих прокладок.
Соответствие нормативам подтверждается сертификатами по ГОСТ Р 53315-2012 и требованиям СП 31-110-2003, регламентирующим электромонтаж в деревянных зданиях. При выборе гофры важно проверять наличие маркировки и документации производителя.
Совместимость гофры с различными видами электропроводки
Выбор гофротрубы для электропроводки в деревянном доме зависит от типа кабеля и условий эксплуатации. ПВХ-гофра подходит для медных и алюминиевых проводов с изоляцией из ПВХ или резины, выдерживает температуру до +60°C, не горит и устойчива к ультрафиолету. Металлическая гофра рекомендована для многожильных проводов с силовой изоляцией, особенно в местах с повышенной механической нагрузкой или в помещениях с повышенной влажностью. Она обеспечивает дополнительную защиту от механических повреждений и электромагнитных помех.
Силовые кабели с сшитым полиэтиленом (XLPE) требуют гофры с повышенной температурной стойкостью – полиамидной или ПВХ с маркировкой по температуре не ниже 90°C. Для управления и слаботочных линий, например, для витой пары или коаксиального кабеля, чаще применяют гибкие полиуретановые гофры, которые не мешают передаче сигнала и обладают высокой стойкостью к излому.
При монтаже в деревянных конструкциях критично выбирать гофру с огнестойкими характеристиками и сертификатами по пожарной безопасности. Гофра должна иметь защиту от проникновения пыли и влаги (степень IP не ниже IP44) для использования в помещениях с изменяющейся влажностью и температурой. Для прокладки на открытых участках допустимо использование гофры с УФ-стабилизаторами.

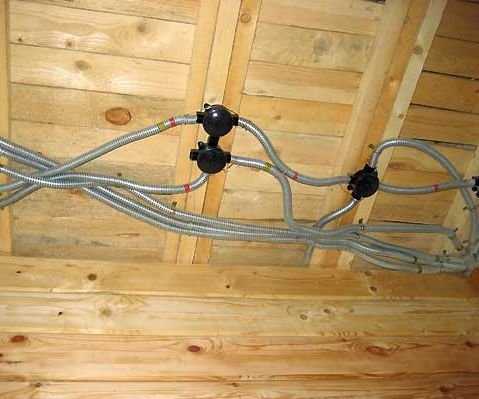

Соединение гофры с распределительными коробками и розетками требует герметичных фитингов, совместимых по диаметру и материалу с используемым кабелем. Гофра меньшего диаметра приводит к повреждению изоляции и снижению срока службы электропроводки, а чрезмерно крупная создает лишний запас, способствуя накоплению влаги.
Резюме: для медных ПВХ-кабелей в деревянных домах оптимальны ПВХ- и полиамидные гофры с маркировкой по температуре не ниже +60°C и классом защиты IP44+. Для силовых кабелей с сшитым полиэтиленом выбирают полиамидные или металлические гофры. Для слаботочных систем важна гибкость и низкая электропроводность материала.
Правила монтажа гофры в деревянных стенах и перекрытиях
Выбор гофры должен основываться на её огнестойкости и устойчивости к механическим воздействиям. В деревянных конструкциях рекомендуется использовать гофру из металла с полимерным покрытием или специальный негорючий пластик с повышенной термостойкостью.
Крепление гофры производится с шагом не более 1 метра, с использованием специализированных хомутов или клипс, обеспечивающих плотное прилегание к поверхности без сдавливания трубки. В местах прохождения через деревянные элементы необходимо устанавливать защитные втулки из негорючего материала, исключающие повреждение гофры и исключающие контакт с древесиной.
Прокладка гофры внутри стен и перекрытий должна выполняться в предварительно подготовленных штробах или каналах шириной не менее 25 мм, глубиной не менее 15 мм. Штробу заполняют негорючим изоляционным материалом для предотвращения распространения огня и повышения защиты проводки от механических нагрузок.

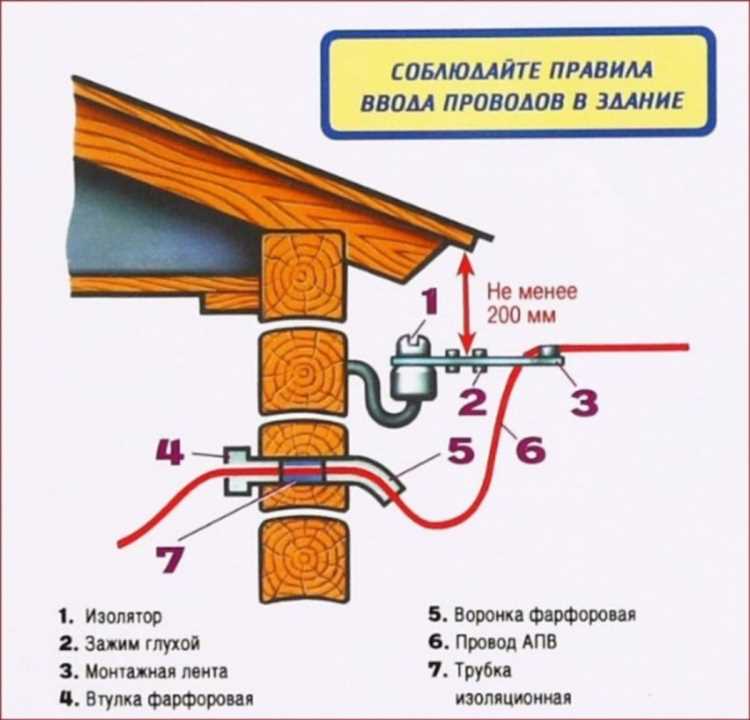

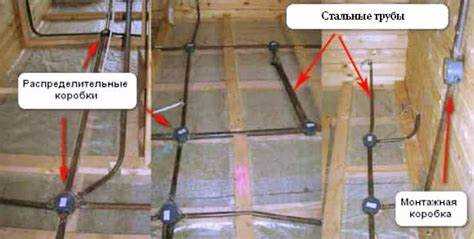

Переходы через деревянные конструкции реализуют через металлические гильзы, длиной не менее 10 см, закрепленные жестко с обеих сторон. Между гильзой и древесиной оставляют зазор, заполненный огнезащитным герметиком или минеральной ватой, что предотвращает возникновение очагов возгорания.
Запрещается укладывать гофру с перегибами радиусом менее 5 см и создавать натяжение проводки. Все соединения должны быть доступны для осмотра и ремонта, исключая скрытую прокладку без возможности демонтажа.
Заземление металлической гофры обязательно при использовании металлических трубок в целях безопасности, особенно если проводка питается от систем с TN-C-S или TN-S. Контакт заземления подключают к общей системе заземления здания.
Вопрос-ответ:
Какая гофра лучше подходит для электропроводки в деревянном доме — металлическая или пластиковая?
Для деревянного дома чаще рекомендуют пластиковую гофру, так как она легче и не проводит электричество. Металлическая гофра более прочная и защищает кабель от механических повреждений, но требует обязательного заземления и изоляции. Важно учитывать уровень влажности и возможность воздействия огня — пластиковая гофра должна быть негорючей или самозатухающей, чтобы снизить риск возгорания.
Можно ли прокладывать гофру для проводки открыто по стенам из дерева?

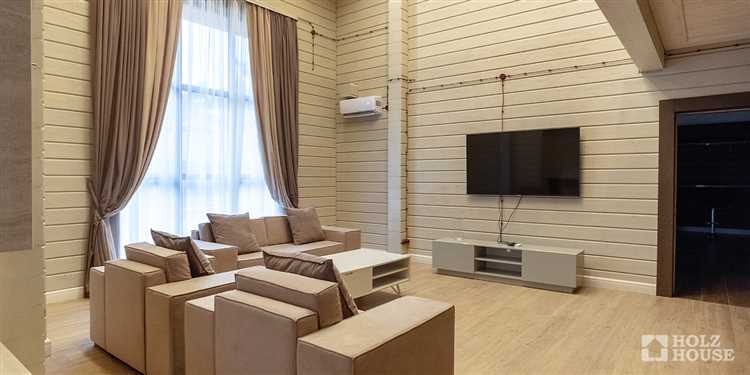

Открытая прокладка гофры по деревянным стенам возможна, если материал гофры соответствует требованиям пожарной безопасности и имеет устойчивость к механическим воздействиям. Важно закреплять гофру надежно, чтобы избежать провисаний и повреждений. Для повышения безопасности стоит выбирать гофру с огнестойкими свойствами и устанавливать ее вдали от источников тепла.
Какие размеры гофры лучше использовать для электропроводки в деревянном доме?
Размер гофры определяется диаметром кабеля и количеством жил. Для стандартных бытовых проводок обычно выбирают гофру с внутренним диаметром от 16 до 25 мм. Если проводов много, лучше брать гофру большего диаметра, чтобы избежать перегибов и облегчить замену проводки в будущем. Также важно учитывать запас для теплового расширения и вентиляции кабеля внутри гофры.
Как правильно закрепить гофру на деревянной стене, чтобы она не повредилась со временем?
Гофру рекомендуется крепить пластиковыми или металлическими хомутами с небольшим запасом, чтобы не передавливать материал. Крепеж должен быть размещен через равные промежутки — примерно 30–50 см. При монтаже нельзя использовать слишком острые крепежные элементы, чтобы не повредить гофру. Также стоит избегать установки гофры в местах, где она может подвергаться постоянным вибрациям или механическим нагрузкам.
Какие особенности учитывать при выборе гофры для электропроводки в деревянном доме с точки зрения безопасности?
При выборе гофры для деревянного дома необходимо учитывать ее огнестойкость и устойчивость к воздействию влаги. Лучше выбирать изделия с маркировкой, подтверждающей соответствие пожарным нормам. Гофра должна защищать проводку от повреждений и предотвращать распространение огня по проводам. Кроме того, важно обеспечить правильный монтаж, чтобы избежать перегибов и механических повреждений, которые могут привести к короткому замыканию.
Как выбрать гофру для электропроводки в деревянном доме с учетом безопасности?
При выборе гофры для прокладки электропроводки в деревянном доме важно учитывать материал, из которого она изготовлена. Лучше отдавать предпочтение негорючим или самозатухающим материалам, например, металлической гофре или специальным пластикам с высокой огнестойкостью. Кроме того, гофра должна быть защищена от механических повреждений и влаги, чтобы предотвратить короткие замыкания и возгорания. Обратите внимание на диаметр — он должен позволять свободно размещать внутри провода, не перегибая их. Также стоит проверить качество герметичности, особенно если проводка проходит в местах с повышенной влажностью.
