Катушка для удлинителя помогает аккуратно хранить провод и предотвращает его запутывание. Изготовление катушки своими руками позволяет подобрать оптимальный размер и материал, адаптируя устройство под конкретные нужды.
Для создания катушки потребуется минимальный набор инструментов: фанера или пластик толщиной 6–10 мм, электролобзик или ножовка, дрель с сверлами, а также крепежные элементы – саморезы или болты. Использование прочных и лёгких материалов обеспечит долговечность и удобство эксплуатации.
Важным параметром является диаметр катушки – для стандартного удлинителя длиной 10–20 метров оптимальным будет размер окружности 25–30 см. Толщина бортиков должна быть не менее 3 см, чтобы предотвратить соскальзывание провода. Соблюдение этих размеров гарантирует эффективное хранение и удобство намотки.
Сам процесс изготовления займет не более 1–2 часов и не требует специальных навыков. В статье приведены подробные рекомендации и последовательность действий, которые помогут избежать распространенных ошибок и получить качественный результат.
Выбор материалов для основы катушки
Для изготовления катушки основное внимание следует уделить прочности, термостойкости и доступности материалов. Оптимальны следующие варианты:
- Фанера толщиной 10–12 мм – лучший выбор для боковых дисков. Материал легко обрабатывается, не деформируется при нагрузке и выдерживает умеренное нагревание от кабеля.
- Пластиковые канализационные трубы диаметром 110 мм – отличная основа для центральной втулки. Подходят для кабеля длиной до 30 метров. Диаметр не меньше 100 мм необходим для нормальной укладки витков.
- Мебельные шпильки и гайки М8 или М10 – подходят для оси катушки, если конструкция будет поворотной. Стальной прут обеспечивает стабильность вращения и высокую нагрузочную способность.
- ПВХ труба или деревянный брус 40×40 мм – альтернатива для стационарной оси, если не требуется вращение. Подходит для компактных моделей.
- Эпоксидный клей или саморезы – надёжная фиксация элементов между собой. Использование клея предпочтительно при сборке без металлических креплений.
Не рекомендуется использовать картон, ДВП, хрупкий пластик и древесину с трещинами – такие материалы быстро разрушаются при нагрузке и намотке кабеля.
Подготовка деталей и инструментов для сборки
Для изготовления катушки потребуется пластиковое ведро объёмом 10–15 литров с крышкой. Важно, чтобы дно и стенки были без трещин и вмятин – они обеспечат жёсткость конструкции.
Основание катушки удобно сделать из фанеры толщиной 10–12 мм. Диаметр круга – около 30 см. Для крепления ручки и оси понадобится деревянный или металлический стержень длиной 25–30 см и диаметром 10–12 мм. Лучше использовать гладкий прут, чтобы катушка вращалась без заеданий.
Ручку можно изготовить из обрезка металлической трубки длиной 10 см. Для фиксации ручки и оси подойдут болты М6 длиной 50–60 мм с гайками и шайбами. Чтобы катушка не рассыпалась при эксплуатации, используйте крепёж с запасом по прочности.
Из инструментов необходимы электролобзик, дрель с набором сверл (от 6 до 12 мм), крестовая отвёртка, гаечные ключи, рулетка, маркер и наждачная бумага. При наличии – можно использовать шуруповёрт для ускорения сборки.
Дополнительно подготовьте удлинитель нужной длины – он будет наматываться на готовую катушку. Лучше использовать кабель с резиновой изоляцией – он гибкий и износостойкий.
Техника намотки провода на катушку без запутывания
Перед началом намотки убедитесь, что провод чистый и сухой – наличие мусора или влаги увеличивает трение и может привести к образованию петель. Катушку разместите на оси или стержне, обеспечивающем свободное вращение. Это важно: при вращении катушки вручную часто возникает перекрут, особенно на длинных отрезках провода.

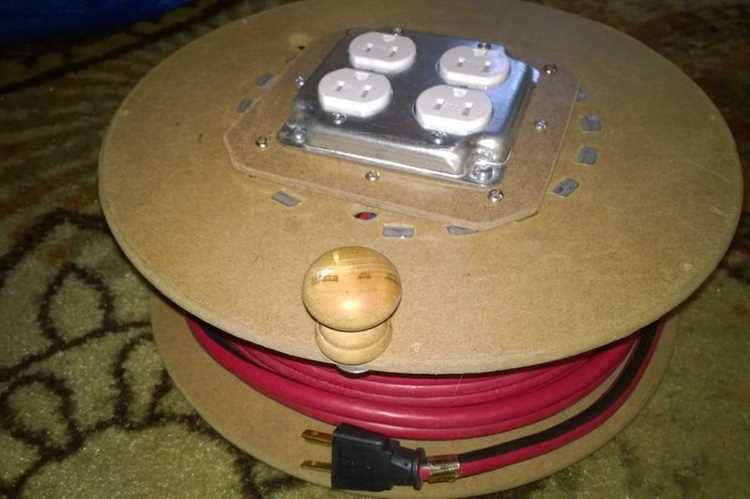

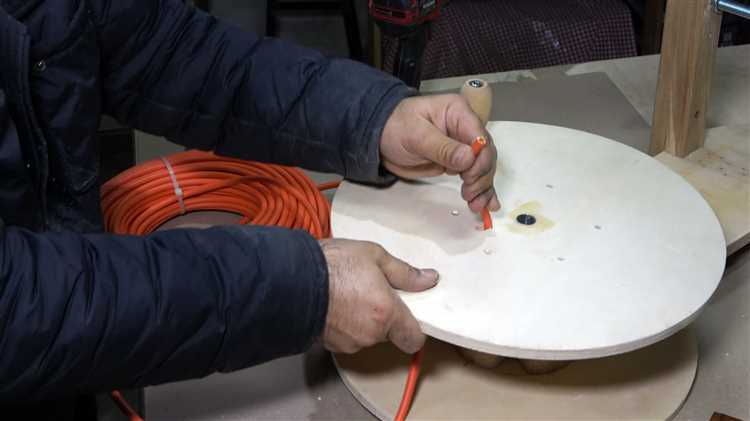

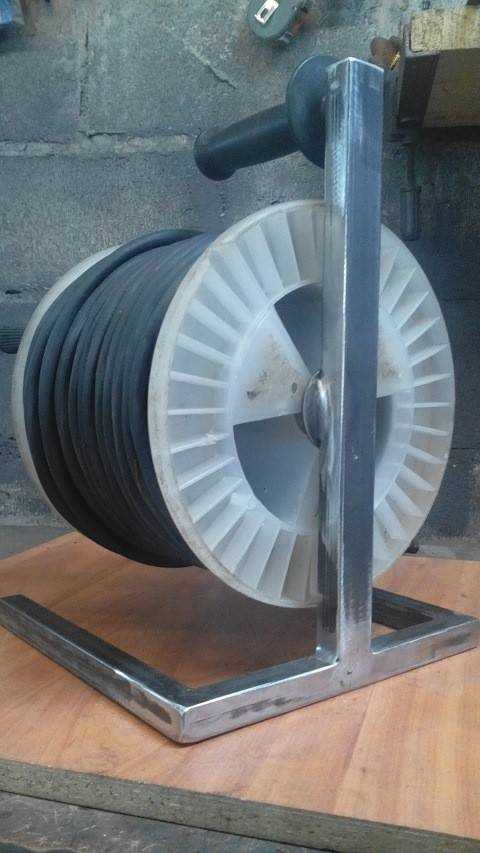

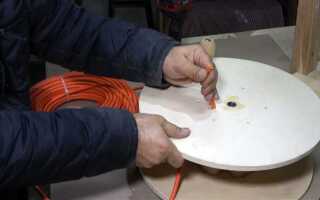

Начинайте намотку с внутреннего конца провода, фиксируя его через отверстие или прорезь в диске катушки. Провод кладите виток к витку без перекрещиваний, каждый новый виток должен ложиться строго рядом с предыдущим. Направление намотки – всегда одно и то же, желательно по часовой стрелке, если вы правша. Это упрощает контроль натяжения.
Не натягивайте провод слишком сильно – при последующем разматывании это вызовет рывки и возможное повреждение изоляции. Оптимальное натяжение: виток не провисает, но легко сдвигается пальцем. При укладке держите провод на расстоянии 20–30 см от точки касания с катушкой, это обеспечивает точную укладку и снижает риск образования петель.
При смене направления движения рук – например, если нужно перейти на следующий слой – делайте переход плавным, укладывая витки с небольшим сдвигом в сторону. Следите, чтобы не было перекрестов между слоями: при намотке в два и более слоя каждый следующий укладывайте в «змейку», следуя рельефу предыдущего. Используйте ограничитель по краям катушки или бортик, чтобы витки не сползали в сторону.
После завершения намотки свободный конец провода зафиксируйте в предназначенном для этого зажиме или прорези. Никогда не оставляйте провод болтаться – это приводит к спутыванию при первом же использовании.
Создание удобной ручки для переноски катушки
Для переноски самодельной катушки рекомендуется установить жёсткую и удобную ручку. Оптимальный материал – металлическая труба диаметром 20–25 мм или деревянный брусок сечением 30×30 мм. Длина ручки – 15–20 см, чтобы обеспечить уверенный хват одной рукой.
Крепление ручки выполняется к верхней части боковых щек катушки. Предпочтительно использовать болтовое соединение: два болта М6 с шайбами и гайками-барашками позволят при необходимости быстро снять ручку. Для повышения прочности в деревянных элементах необходимо предусмотреть металлические закладные шайбы.
Чтобы избежать натирания руки при переноске, следует обмотать ручку мягким материалом. Подойдут велосипедные грипсы, трубка из ПВХ или резиновый шланг подходящего диаметра. Надёжную фиксацию обеспечит клей или хомуты.
Если конструкция катушки массивная, дополнительно можно предусмотреть второй вариант переноса – через плечо. Для этого на противоположных краях катушки монтируются ушки с проушинами, к которым крепится ремень с регулировкой длины.
Как закрепить провод на катушке надежно и безопасно
Для фиксации провода на самодельной катушке используйте специальные зажимы или хомуты, рассчитанные на диаметр кабеля. Лучший вариант – пластиковые стяжки с фиксацией по месту. Их можно установить в отверстия на боковой стенке катушки, предварительно просверленные сверлом 5–6 мм.
Если используется деревянная катушка, вкрутите по периметру один или два самореза с кольцом или полукольцом. Заводите конец провода в кольцо и закрепляйте стяжкой. Это исключает выскальзывание и перераспутывание.
При установке автоматической фиксации, например пружинного зажима, следите за тем, чтобы контактные элементы не повреждали изоляцию. Проверяйте плотность фиксации: провод не должен двигаться при натяжении, но изоляция не должна быть пережата.
Никогда не используйте изоленту или скотч – при перепадах температуры клей теряет свойства, и фиксация нарушается.
Для обеспечения безопасности убедитесь, что место крепления не находится под механической нагрузкой при смотке и размотке кабеля. Не допускайте изгибов под острым углом – это увеличивает риск излома жилы.
Способы организации хранения катушки после использования
Настенное крепление – оптимальный вариант для гаража или мастерской. Используйте кронштейн с фиксирующим зажимом, чтобы катушка не смещалась. Располагайте её на высоте 1,2–1,5 м от пола для удобного доступа.
Подвесное хранение под полкой позволяет сэкономить пространство. Установите два прочных металлических крюка на нижнюю сторону полки и разместите катушку между ними. Убедитесь, что крюки соответствуют весу катушки с кабелем.
Ящик с направляющими подходит для хранения в шкафу или нише. Используйте пластиковый контейнер с вырезами по бокам. Добавьте внутри деревянные направляющие, чтобы катушка не скатывалась и легко вынималась.
Мобильная тележка удобна при регулярном использовании. Оснастите её фиксаторами для катушки, держателем для вилки и отсеком для расходников. Колёса должны иметь стопоры для устойчивости.
Горизонтальное хранение на полке возможно, если катушка плоская. Уложите кабель без перекрутов, фиксируя его стяжками. Не допускайте нагрузки сверху, чтобы не деформировать корпус.
Важно: избегайте хранения катушки на открытом воздухе или во влажных помещениях – это снижает срок службы кабеля и может вызвать коррозию контактов.
Проверка работоспособности и безопасность готовой катушки
Сначала подключите удлинитель к сети без нагрузки. Убедитесь, что автомат или розетка не выбивает, корпус не нагревается, запаха гари нет. При наличии любых отклонений немедленно отключите питание.
Проверьте изоляцию провода по всей длине. Даже мелкие трещины или потертости могут привести к короткому замыканию. Особенно обратите внимание на места входа провода в корпус катушки и на штекер.
Замерьте сопротивление между фазой и нулем на отключённой катушке мультиметром. Оно должно стремиться к нулю. Между фазой (или нулем) и землёй – бесконечность. Любое отклонение говорит о внутреннем повреждении.
Подключите нагрузку мощностью не менее 1 кВт и оставьте работать на 10–15 минут. За это время корпус не должен нагреваться выше 40–45 °C. Контролируйте температуру рукой – лёгкое тепло допустимо, сильный нагрев недопустим.
Если в конструкции предусмотрен термовыключатель – проверьте его срабатывание при перегреве, подключив мощную нагрузку. При нормальной работе катушка должна отключиться автоматически.
Надёжность соединений оцените вручную: разъёмы не должны люфтить, вилка должна плотно входить в розетку. Все контактные элементы – без следов коррозии или нагара.
Для безопасного использования храните катушку в сухом помещении, избегайте перегибов и натяжения провода. Не допускайте полного сматывания провода при подключённой нагрузке выше 1 кВт – это вызывает перегрев.
Вопрос-ответ:
Можно ли использовать пластиковое ведро для основы катушки?
Да, пластиковое ведро вполне подойдёт в качестве основы. Лучше всего подбирать ведро из плотного пластика, которое не треснет при намотке кабеля. Удобнее всего использовать ведро с крышкой: внутрь можно установить ось или втулку, а в боковой стенке сделать отверстие для выхода провода. Однако нужно учитывать, что слишком тонкий пластик может деформироваться, особенно если провод длинный и тяжёлый.
Насколько безопасно использовать самодельную катушку в гараже или на стройке?
Безопасность зависит от качества сборки. Самодельная катушка может быть вполне надёжной, если соблюдены базовые меры: провод не перегревается, изоляция цела, кабель не пережимается при намотке, а все соединения защищены от влаги и пыли. Также желательно предусмотреть заземление, если используется трёхжильный провод. В условиях высокой влажности или риска механических повреждений стоит дополнительно защитить корпус и штепсельные соединения.
Сколько времени уходит на сборку, если всё под рукой?
Если все материалы и инструменты уже подготовлены, то на сборку уйдёт около 30–60 минут. В это время входит разметка, сверление, сборка деталей и примерка кабеля. Сам процесс несложный и не требует особых навыков. Главное — заранее продумать конструкцию и убедиться, что все части подходят по размеру.
Как сделать, чтобы провод не перекручивался при намотке и размотке?
Для этого катушку можно установить на ось, позволяющую ей свободно вращаться. При этом один конец провода должен быть закреплён через неподвижную розетку с контактным кольцом или через отдельный вывод сбоку катушки. Такой подход позволяет разматывать нужную длину, не поворачивая всю конструкцию. Если это сделать сложно, то помогает аккуратная укладка провода без резких изгибов при каждой намотке.
Можно ли использовать деревянные детали для корпуса?
Да, дерево — один из удобных материалов для таких поделок. Оно легко обрабатывается, не трескается при сверлении, и позволяет надёжно закрепить все элементы. Подойдут фанера, ДСП или доски. Но нужно следить, чтобы древесина была сухой и не растрескивалась. Желательно покрыть её лаком или краской — это защитит от влаги и повысит срок службы устройства.
