При замене или добавлении розетки важно учитывать не только удобство расположения, но и технические требования: номинальную нагрузку, тип проводки, соответствие ПУЭ. Новая точка подключения должна быть рассчитана на ток не менее 16 А, а сечение проводов – не менее 2,5 мм² для меди.
Перед началом работ необходимо отключить питание на распределительном щите и проверить отсутствие напряжения с помощью индикаторной отвертки или мультиметра. Работа «на ощупь» недопустима даже при визуальном отсутствии тока.
Расположение розетки определяется исходя из функциональности помещения. Для кухни – над столешницей (высота 110–120 см от пола), для жилых комнат – на уровне 25–30 см. Монтаж вблизи воды требует влагозащищенных моделей с классом IP44 и выше.
Монтаж подразумевает точное врезание подрозетника, зачистку проводов, подключение фазы, нуля и заземления согласно маркировке на розетке. При использовании алюминиевой проводки необходимо применять соединительные клеммы, исключающие контакт с медью.
Финишный этап – проверка соединения и закрепление розетки в подрозетнике. После подачи напряжения тестируют работу с помощью нагрузочного устройства – фена, утюга или зарядного блока с контролем нагрева корпуса.
Как выбрать место для установки розетки с учётом безопасности и удобства
Минимальное расстояние от пола до розетки – 300 мм. Это снижает риск затопления при авариях и обеспечивает лёгкий доступ. В зоне кухни рекомендуется размещать розетки на высоте 1000–1200 мм от пола, особенно для подключения мелкой бытовой техники на столешнице.
Запрещено устанавливать розетки ближе 600 мм к водопроводным и газовым трубам, а также внутри ванных и душевых кабин. Для влажных помещений следует использовать розетки с классом защиты не ниже IP44.
Не размещайте розетки за стационарной мебелью или бытовыми приборами, не имеющими свободного доступа к задней стенке – это ограничит доступ и создаст риск перегрева при длительной нагрузке.
На рабочем месте в жилой комнате разумно предусмотреть минимум две двойные розетки на высоте 250–300 мм от уровня пола. В спальне – не менее двух розеток по бокам кровати, на расстоянии 200–300 мм от пола и 200 мм от краёв мебели.
Учитывайте направление прокладки проводки: прокладывайте вертикально или горизонтально от распределительных коробок, чтобы исключить пересечение с другими инженерными коммуникациями. Оптимальное расстояние между розетками по горизонтали – 1,5–2 м.
В детских комнатах выбирайте розетки с защитными шторками, размещённые на высоте не менее 1500 мм, чтобы ограничить доступ детям. Использование углублённых монтажных коробок позволяет безопасно разместить розетку даже в гипсокартонной стене.
Какие инструменты и материалы понадобятся для монтажа розетки
Для точной разметки используйте строительный уровень и карандаш. При монтаже новой точки потребуется перфоратор с коронкой по бетону диаметром 68 мм – для высверливания посадочного отверстия под подрозетник. Если стены гипсокартонные, достаточно ножа и малярной рулетки.
Для установки подрозетника необходим алебастр или гипсовая шпаклёвка – они быстро схватываются и надёжно фиксируют корпус. Электропроводка укладывается в гофрированную трубу ПВХ диаметром от 16 мм – для защиты кабеля от механических повреждений. Прокладка в штробе требует штробореза с пылесосом или болгарки с алмазным диском.
Основной кабель – ВВГнг-LS 3×2.5 мм² для однофазной сети. Сечение выбирается исходя из предполагаемой нагрузки, для стандартной розетки под бытовую технику оно оптимально. Контактные соединения выполняются с помощью клемм WAGO или пайки, скрутки недопустимы.
Розеточный механизм – с заземляющим контактом, в корпусе из негорючего пластика. Подрозетник выбирается открытого или скрытого монтажа в зависимости от типа стены. Также понадобится индикатор напряжения для проверки отсутствия тока перед началом работ, а после – для контроля подключения.
Из ручного инструмента понадобятся: бокорезы, нож для зачистки кабеля, отвёртка с изолированной ручкой, мультитестер для измерения напряжения и сопротивления. Обязательно наличие перчаток и защитных очков – безопасность при работе с электричеством критична.
Как правильно обесточить участок электросети перед работой

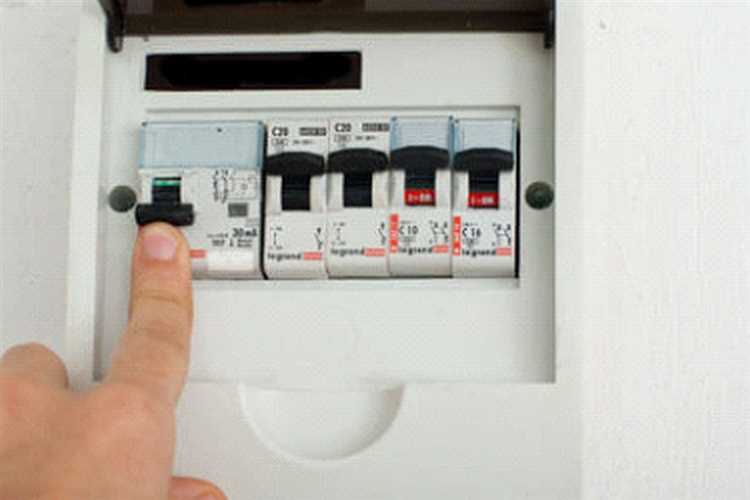

Перед началом установки розетки необходимо полностью отключить питание на участке, где планируются работы. В щитке найдите автоматический выключатель, отвечающий за нужную комнату. Он должен быть подписан, но при отсутствии маркировки – отключите общий вводной автомат и проверьте отсутствие напряжения на предполагаемом участке установки.
Не полагайтесь на визуальные признаки отключения – индикатором нужно проверять каждый раз. После проверки зафиксируйте автомат в положении «выключено» с помощью скотча или бирки с надписью «Не включать – работают люди». Это исключит случайное включение другими жильцами.
При наличии УЗО убедитесь, что оно также отключено, так как оно может срабатывать при прикосновении к рабочим проводникам даже при отключенном автомате. Убедитесь, что все проверенные цепи действительно обесточены, только после этого можно приступать к демонтажу старой розетки или подключению новой.
Как штробить стену под проводку и подрозетник без повреждений
Перед началом работ убедитесь, что в месте штробления нет скрытых коммуникаций. Используйте детектор проводки с функцией обнаружения металла и напряжения.
- Отметьте лазерным уровнем вертикальные и горизонтальные линии для штроб – строго перпендикулярно или параллельно полу. Косые линии недопустимы по правилам электромонтажа.
- Для подрозетника разметьте окружность диаметром 68 мм. Центр отметьте точно по проекту расположения розеток.
Инструменты:
- Штроборез с пылесосом (минимум – болгарка с алмазным диском и насадкой для сбора пыли)
- Перфоратор с буром и коронкой 68 мм по бетону или кирпичу
- Установите глубину реза на штроборезе 20–25 мм. Сделайте два параллельных пропила по линии проводки.
- Удалите перегородку между прорезями зубилом или канальной фрезой.
- При сверлении подрозетника перфоратором держите инструмент строго перпендикулярно стене. Работайте без нажима – коронка должна идти ровно, без биений.
Штробу не углубляйте более 30 мм – это ослабляет несущие свойства стен. Запрещено штробить плиты перекрытия, колонны и несущие стены в панельных домах. В панельных домах допускается только вертикальное штробление вдоль швов между плитами.
После штробления очистите канавки от пыли строительным пылесосом. Загрунтуйте поверхность перед укладкой кабеля.
Как подключить провода к розетке с соблюдением цветовой маркировки
Перед подключением убедитесь, что подача электричества полностью отключена – проверьте индикаторной отверткой отсутствие напряжения на всех проводниках.
В типичной электропроводке используются три проводника: фаза, ноль и заземление. Цветовая маркировка: коричневый или черный – фаза (L), синий – ноль (N), желто-зеленый – заземление (PE). Если проводка старая и не соответствует стандартам, определите назначение каждого провода с помощью мультиметра.
Начните с заземляющего провода: подсоедините его к клемме с маркировкой ⏚ или PE. Он всегда располагается отдельно от фазного и нулевого контактов. Следом подключите ноль к клемме N – обычно она расположена слева. Последним подсоединяется фазный провод к клемме L – чаще всего она справа.
Каждый провод зачищается на 10–12 мм. Не допускайте попадания изоляции под зажим и не оставляйте оголенных участков за пределами клемм. При использовании винтовых зажимов убедитесь, что провода зафиксированы плотно, без люфта. При слабом контакте возможен перегрев и последующее оплавление розетки.
После подключения проверьте отсутствие короткого замыкания и надежность всех соединений. Установите розетку в подрозетник, закрепите винтами и только после этого включайте автоматический выключатель для проверки работоспособности.
Как проверить установленную розетку на работоспособность и отсутствие ошибок
Для проверки розетки первым делом отключите питание на автомате, затем убедитесь в правильности подключения проводов: фаза должна быть подключена к контакту с маркировкой L, ноль – к N, а заземление – к клемме с символом заземления или зелёно-жёлтым проводом.

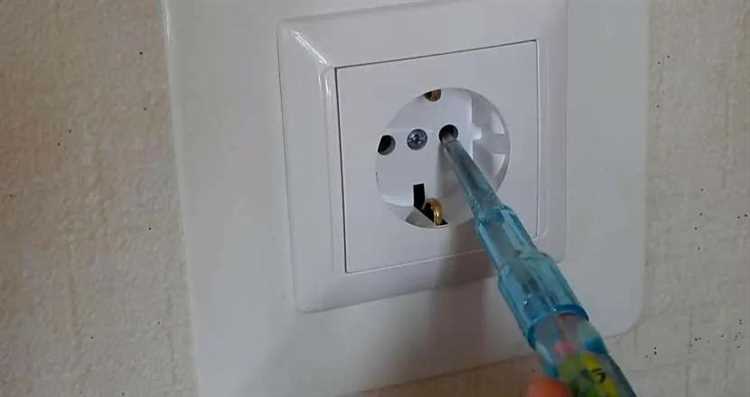

После подачи питания используйте индикаторную отвертку, чтобы проверить наличие напряжения на фазном контакте. Отвертка должна светиться только на фазе, на нуле и заземлении напряжения быть не должно.
Для точной проверки применяйте мультиметр. Установите его в режим измерения переменного напряжения (AC). Между фазой и нулём должно показываться около 220-230 В. Между фазой и заземлением – аналогичное напряжение. Между нулём и заземлением напряжение должно быть минимальным, близким к 0 В.
Проверьте целостность контактов, слегка покачивая вилку в розетке – не должно быть искр и обрывов. Если есть сомнения в заземлении, используйте тестер заземления или устройство дифференциальной защиты (УЗО) с функцией тестирования.
Также рекомендуется проверить нагрузку. Подключите к розетке исправное электроприбор с известной мощностью и измерьте напряжение под нагрузкой – оно не должно падать более чем на 5%. При снижении или пропадании напряжения ищите дефекты в проводке или контактах.
Вопрос-ответ:
Какие инструменты понадобятся для установки новой розетки своими силами?
Для установки розетки обычно требуются отвертки (крестовая и плоская), индикатор напряжения или тестер, пассатижи, нож для зачистки проводов, а также возможно перфоратор или дрель, если нужно делать отверстие в стене. Также полезно иметь изоленту и клеммники для надежного подключения проводов.
Как правильно выбрать место для установки новой розетки в квартире?
Место выбирается с учётом удобства использования и безопасности. Обычно розетки располагают на высоте около 30 см от пола, чтобы к ним было легко достать, но они не мешали при уборке и не были подвержены повреждениям. Следует избегать зон с повышенной влажностью, если розетка не предназначена для таких условий. Также учитывайте расположение мебели и расположение проводки внутри стен.
Какие меры безопасности нужно соблюдать при монтаже розетки?
Перед началом работы необходимо отключить питание на распределительном щите, проверить отсутствие напряжения с помощью индикатора или тестера. Все соединения должны быть выполнены крепко, без оголенных проводов вне клемм. Нельзя работать с проводами, если в щите не отключено напряжение. Также рекомендуется использовать защитные устройства — автоматы или УЗО для предотвращения короткого замыкания и поражения электрическим током.
Что делать, если в стене нет подходящего короба для установки розетки?
Если в стене отсутствует монтажный короб, его можно установить самостоятельно. Для этого нужно выбрать подходящее место, просверлить или вырезать отверстие нужного размера, вставить туда пластиковый или металлический короб, закрепить его, а затем подвести проводку. При работе с бетонными или кирпичными стенами рекомендуется использовать перфоратор и специальные дюбеля для надежного крепления. После установки короба можно приступать к подключению розетки.
