При недостаточной вентиляции в гараже накапливаются пары топлива, влага и угарный газ. Уже через несколько месяцев в таких условиях металл начинает покрываться коррозией, а инструменты теряют точность из-за перепадов влажности. Нормативная кратность воздухообмена для гаража – не менее 6 объемов воздуха в час при принудительной вентиляции и 3 при естественной.
Самый доступный способ – естественная вентиляция. Для этого достаточно установить два вентиляционных канала: приточный – на высоте не более 20 см от пола, и вытяжной – под потолком противоположной стены. Диаметр труб подбирается из расчёта: 1,5 см² сечения на каждый м² площади пола. Например, для гаража 18 м² потребуется труба сечением не менее 27 см² (диаметром около 6 см).
При высокой влажности или активной эксплуатации автомобиля в закрытом помещении естественной тяги может быть недостаточно. В этом случае устанавливается принудительная система с осевыми или центробежными вентиляторами. Рекомендуемая производительность вентилятора – от 100 м³/ч для односекционного гаража. Важно подключить его к отдельной линии с защитой от короткого замыкания и установить таймер или датчик влажности для автоматического включения.
Чтобы избежать обратной тяги и промерзания, в приточные и вытяжные каналы монтируются обратные клапаны и утеплённые кожухи. Зимой это предотвращает поступление холодного воздуха и конденсацию на внутренних поверхностях. Особое внимание следует уделить герметичности проходов через стены – без прокладки манжет из резины или силикона возможно проникновение влаги и промерзание кладки.
Определение типа вентиляции: естественная или принудительная
Выбор между естественной и принудительной вентиляцией зависит от размеров гаража, уровня влажности, наличия отопления и интенсивности использования помещения.
Естественная вентиляция основана на разности температур и давлений. Для неё достаточно установить приточное отверстие у пола и вытяжное – под потолком на противоположной стене. Диаметр каждого канала – не менее 100 мм. Эффективность зависит от перепада высот и температуры, поэтому зимой тяга усиливается, а летом может практически отсутствовать.
Принудительная вентиляция требует установки электрических вентиляторов. Это решение необходимо, если гараж отапливается, используется для ремонта или в нём хранится техника с топливом. Вытяжной вентилятор монтируется в верхней части стены или потолка. Производительность – не менее 6–10 м³/ч на 1 м² площади. Приточный воздух поступает через решётки или отдельный вентилятор.
При высоком уровне влажности, наличии конденсата или признаков коррозии на металлических поверхностях естественная вентиляция не справляется. В этом случае установка принудительной системы – обязательна.
Комбинированный вариант – оптимальное решение для большинства гаражей: естественная вентиляция работает постоянно, а принудительная включается при повышенной влажности или в процессе работы с автомобилем.
Выбор места для приточных и вытяжных отверстий

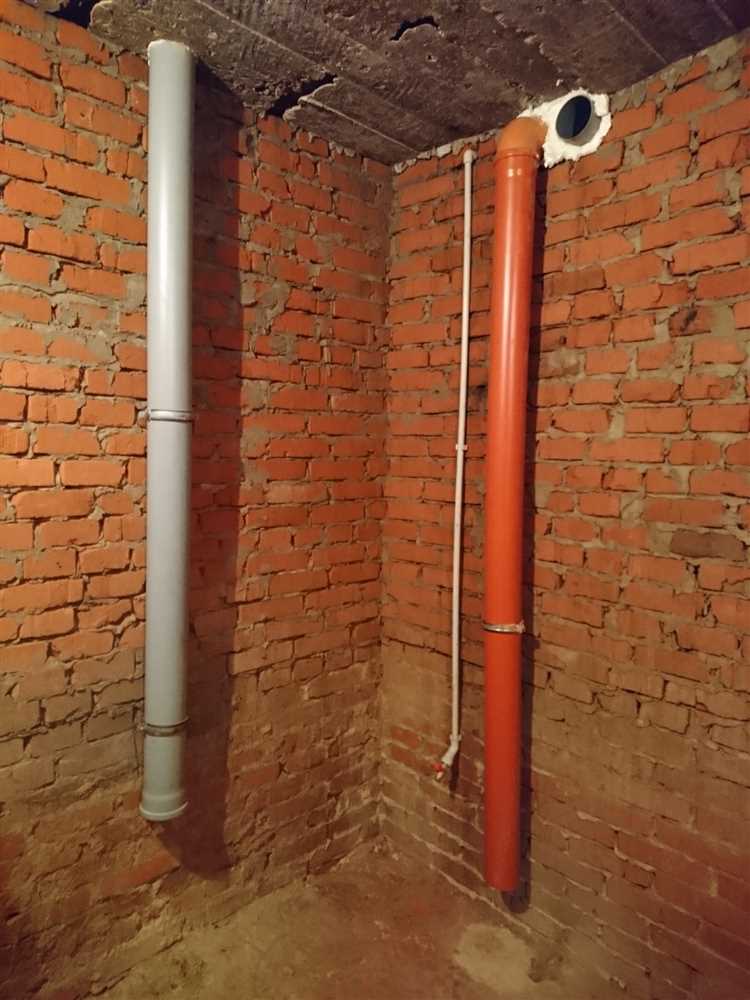

Приточные отверстия размещаются в нижней части стены, на высоте 10–15 см от уровня пола. Это позволяет холодному воздуху поступать внутрь и вытеснять тёплый и влажный воздух вверх. Располагать отверстия рекомендуется ближе ко входной двери или противоположной от вытяжки стене для создания сквозного потока.
Вытяжные отверстия устанавливаются под потолком, на высоте не менее 1,8 м. Лучше всего – в противоположном углу по диагонали от приточного отверстия. Такое размещение обеспечивает максимально эффективное удаление тёплого и загрязнённого воздуха, особенно при естественной вентиляции.
Для металлических гаражей важно избегать установки отверстий в местах, подверженных сильной конденсации – это приводит к коррозии и снижению эффективности вентиляции.
Расчёт диаметра вентиляционных труб в зависимости от площади гаража
Для эффективного воздухообмена в гараже необходимо обеспечить кратность воздухообмена не менее 6–10 в час. Это означает, что весь объём воздуха в помещении должен обновляться до десяти раз за 60 минут.
Объём воздуха рассчитывается как произведение площади пола на высоту потолка. Например, при площади 20 м² и высоте 2,5 м объём составляет 50 м³. При кратности 6 потребуется 300 м³ воздуха в час.
Производительность трубы зависит от её диаметра и скорости движения воздуха. Для естественной вентиляции скорость воздуха в трубе обычно принимается 0,5–1 м/с. При этом расход воздуха (Q) определяется по формуле: Q = π × (D/2)² × V × 3600, где D – внутренний диаметр трубы в метрах, V – скорость воздуха.
При требуемом расходе 300 м³/ч и скорости 1 м/с минимальный диаметр трубы составит около 160 мм. Для гаража 30 м² (объём 75 м³) при той же кратности потребуется не менее 180 мм. При использовании принудительной вентиляции (вентилятор) можно уменьшить диаметр до 120–150 мм, увеличив скорость до 2–3 м/с, но при этом возрастёт уровень шума.
Для гаражей до 15 м² достаточно трубы диаметром 125 мм, от 16 до 25 м² – 150 мм, свыше 25 м² – 160–200 мм. Установка двух труб меньшего диаметра вместо одной большей допустима при равномерном распределении потоков и достаточной тяге.
Монтаж приточной системы с использованием пластиковых или металлических труб
Для эффективной подачи свежего воздуха в гараж используют систему приточных каналов, выполненных из пластиковых (ПВХ) или оцинкованных металлических труб диаметром от 100 до 150 мм. Диаметр подбирается с учётом площади помещения: для гаража до 20 м² достаточно трубы Ø100 мм, для более просторного – Ø125–150 мм.
- Выберите место для установки трубы – на высоте 10–20 см от пола, на противоположной стене от вытяжной трубы, ближе к воротам.
- Просверлите отверстие в стене или фундаменте с учётом наружного диаметра трубы. Утеплённые стены потребуют удлинённой коронки или штробления.
- Вставьте трубу в отверстие с наклоном 1–2° наружу для отвода конденсата.
- Для пластиковых труб используйте герметик на акриловой или силиконовой основе, для металлических – монтажную пену или минеральную вату с фольгированной лентой.
- Снаружи установите обратный клапан или москитную сетку и дефлектор, предотвращающий задувание воздуха и попадание мусора.
- Внутри помещения на трубу крепится регулируемая вентиляционная решётка.
Если приток недостаточен, монтируется принудительная система с вентилятором малой мощности (до 20 Вт) с производительностью от 50 м³/ч. Вентилятор размещается снаружи, подключается через выключатель или термореле.
Для утепления трубы в холодном климате используется кожух из вспененного полиэтилена толщиной не менее 10 мм. Это предотвращает промерзание и образование наледи внутри канала.
Установка вытяжной трубы и способы повышения тяги

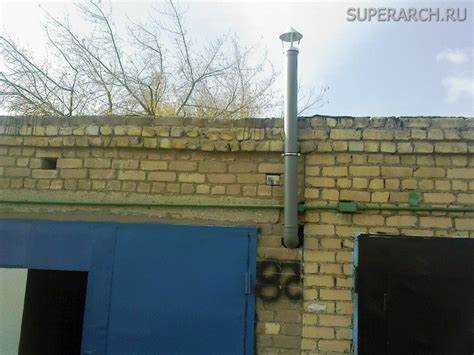

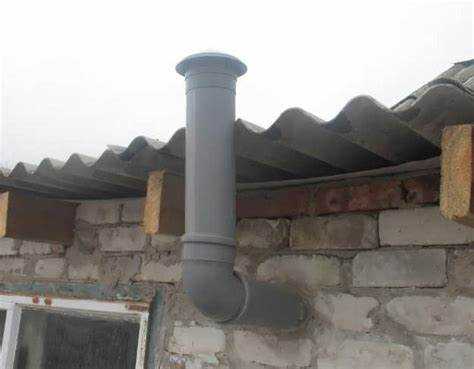

Вытяжную трубу размещают в верхней части стены или крыши, ближе к противоположному углу от приточного отверстия. Диаметр трубы – не менее 100 мм, для гаража площадью до 20 м². При большей площади используют трубы диаметром 120–150 мм.

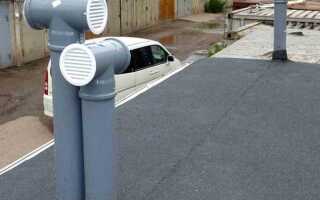

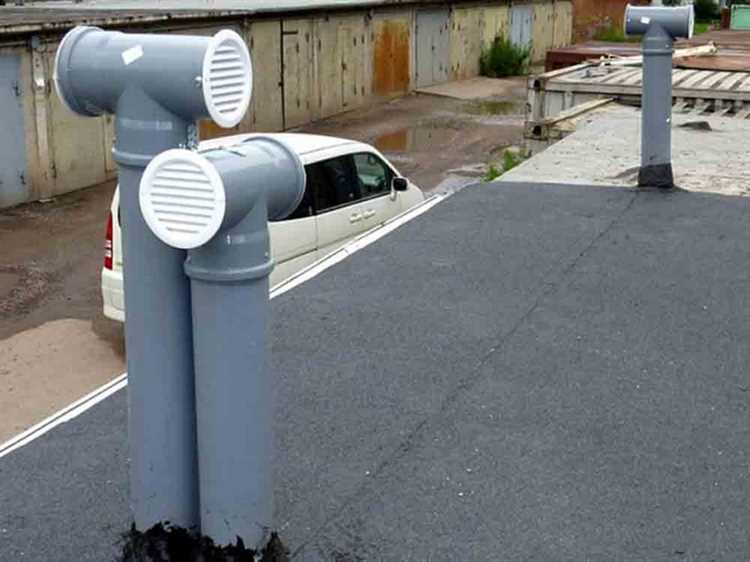

Труба должна выступать над коньком крыши минимум на 50 см. Это создаёт перепад давления между входом и выходом воздуха, обеспечивая естественную тягу. Важно исключить горизонтальные участки – они снижают эффективность вытяжки.
Для защиты от осадков на верхнюю часть устанавливают зонт или дефлектор. Последний также усиливает тягу за счёт аэродинамического эффекта. Наиболее эффективные модели – типа «Вентури» или ротационные. Их используют при слабом естественном движении воздуха.
В холодное время года на внутренней части трубы образуется конденсат. Чтобы избежать этого, используют теплоизоляцию – вспененный полиэтилен или минвату с алюминиевой фольгой. Изоляция снижает теплопотери и уменьшает риск обледенения.
Если естественной тяги недостаточно, устанавливают канальный вытяжной вентилятор. Он монтируется в верхней части трубы и подключается к таймеру или выключателю. Выбирать следует модели с производительностью от 100 м³/ч для гаража площадью до 25 м².
Проверка работы системы и устранение конденсата
Для оценки эффективности вентиляции измерьте скорость воздушного потока в вытяжном и приточном отверстиях с помощью анемометра. Минимальный рекомендуемый показатель – 0,2 м/с при нормальной эксплуатации гаража. При отсутствии прибора можно поднести лёгкий кусок бумаги: он должен плавно колебаться, что укажет на движение воздуха.
Осмотрите места соединений и углы воздуховодов на предмет влаги и плесени. Появление капель конденсата чаще связано с недостаточной теплоизоляцией труб или отсутствием гидроизоляционного слоя. В таких случаях рекомендуются утепление воздуховодов минеральной ватой или специальными изоляционными материалами с пароизоляцией.
Для снижения влажности установите на входе вентиляционной системы влагопоглотители или осушители воздуха. Регулярно проветривайте гараж, особенно после попадания влаги снаружи, чтобы не создавать застой влажного воздуха.
Если конденсат возникает на стенах, дополнительно рассмотрите установку рекуператора с подогревом воздуха или использование вентиляционных клапанов с регулируемыми заслонками. Это позволит поддерживать баланс температуры и влажности без излишних потерь тепла.
После внесения изменений повторно измерьте скорость потока и внимательно проверьте сухость воздуховодов и поверхностей в течение нескольких дней. При сохранении влаги следует усилить меры по теплоизоляции и, при необходимости, обратиться к специалистам для замера влажности и дополнительного анализа системы.
Вопрос-ответ:
Как правильно выбрать место для вентиляционных отверстий в гараже?
Чтобы обеспечить хороший воздухообмен, вентиляционные отверстия обычно делают в противоположных стенах — одно ближе к полу для забора свежего воздуха, другое — под потолком для выхода отработанного. Такой принцип помогает естественному движению воздуха. При выборе места учитывайте расположение ворот, источников тепла и возможных препятствий внутри гаража.
Можно ли обойтись без электрических вентиляторов и сделать вентиляцию только естественным способом?
Да, в большинстве случаев естественная вентиляция справляется, особенно если площадь гаража небольшая. Естественный воздухообмен создаётся за счёт разницы температур и давления воздуха снаружи и внутри. Главное — правильно разместить входные и выходные отверстия, чтобы воздух свободно циркулировал. Если гараж используется редко или в нем не хранится много горючих материалов, такой вариант будет достаточным.
Как защитить вентиляционные отверстия от попадания дождя и мусора?
Для защиты отверстий лучше всего установить защитные решётки или сетки из нержавеющей стали. Сверху можно сделать козырьки или специальные кожухи, которые будут препятствовать попаданию воды и листьев. При этом важно не перекрывать поток воздуха. Некоторые используют специальные клапаны, которые не дают воздуху выходить обратно, но позволяют поступать свежему воздуху.
Какие материалы лучше использовать для изготовления вентиляционных труб и отверстий в гараже?
Для вентиляционных каналов подходят металлические трубы с гладкой внутренней поверхностью — они хорошо пропускают воздух и не накапливают грязь. Альтернативой могут быть пластиковые трубы, устойчивые к коррозии и влажности. Важно, чтобы материалы были прочными и не поддавались быстрому износу, особенно если вентиляция проходит через наружные стены.
Как правильно рассчитать размер вентиляционных отверстий для гаража площадью около 20 м²?
Для гаража такой площади обычно достаточно отверстий общей площадью примерно 200–300 квадратных сантиметров. Можно разделить эту площадь между входным отверстием у пола и выходным в верхней части стены. Точный размер зависит от того, насколько герметично помещение, есть ли дополнительные источники тепла и как часто гараж используется. Если вентиляция естественная, лучше сделать отверстия чуть больше, чтобы воздух свободно циркулировал.
