Как связать два провода между собой

Соединение проводов – ключевой этап при монтаже электрических цепей, напрямую влияющий на надежность и безопасность системы. Для качественного контакта важно учитывать материал жил, сечение проводов и условия эксплуатации.

Наиболее распространенные методы – скрутка, пайка, обжим и использование клеммных колодок. Скрутка подходит для временных соединений и не требует специальных инструментов, но не обеспечивает долговечности и стабильности контакта при вибрациях и нагрузках.

Пайка обеспечивает надежный и малосопротивляющий контакт, однако требует навыков и соответствующего оборудования. Обжим с помощью специальных гильз и пресс-клещей подходит для проводов с разным сечением и гарантирует механическую прочность и устойчивость к коррозии.

Выбор метода зависит от условий эксплуатации: для открытых и влажных помещений предпочтительнее герметичные клеммы, а для скрытой проводки – пайка или обжим. Правильный подбор способа соединения повышает долговечность электросети и минимизирует риск коротких замыканий и перегрева.

Соединение проводов методом скрутки с последующей изоляцией

Для надежного скручивания проводов необходимо предварительно снять изоляцию на длину 15–20 мм с обоих концов. Концы жил следует скручивать плотным спиральным узлом, обеспечивая плотный контакт без зазоров. Рекомендуется использовать пассатижи или плоскогубцы для усиления скрутки, но без чрезмерного сдавливания, чтобы не повредить проводник.

После скрутки необходимо обеспечить электроизоляцию места соединения. Для этого применяют ПВХ-изоляционную ленту с хорошей адгезией и устойчивостью к влаге и перепадам температуры. Ленту нужно накладывать с перекрытием не менее 50%, начиная от конца изоляции провода и постепенно перекрывая всю скрутку.

Для дополнительной защиты место соединения можно покрыть термоусадочной трубкой. Ее выбирают с диаметром на 10–20% больше скрученных проводов. После надевания трубку нагревают феном или паяльной лампой до полного сжатия, что обеспечивает герметичность и механическую защиту.

Метод скрутки подходит для проводов сечением до 2,5 мм² в низковольтных цепях. При больших нагрузках или критичных условиях эксплуатации следует рассмотреть альтернативные способы соединения, например пайку или клеммные колодки.

Использование пайки для надежного соединения проводов

Пайка обеспечивает прочный и долговечный электрический контакт за счет механического и химического соединения металлов. Этот метод минимизирует сопротивление и защищает проводники от окисления и коррозии.

Для качественной пайки необходимо соблюдать следующие этапы:

1. Подготовка проводов: снять изоляцию на длину 10–15 мм, зачистить жилы металлической щеткой или мелкой наждачной бумагой для удаления окислов.
2. Скрутка жил (при необходимости): проводники скручивают плотной спиралью, чтобы обеспечить контакт и стабильность соединения.
3. Нанесение флюса: использовать флюс на основе канифоли или специализированный пастообразный флюс для улучшения смачиваемости и удаления окислов в зоне пайки.
4. Разогрев: прогреть соединение паяльником мощностью от 40 до 60 Вт с хорошо очищенным жалом, температура должна обеспечить плавление припоя без перегрева проводников.
5. Припой: применять бессвинцовый или оловянно-свинцовый припой диаметром 0,5–1 мм, наносить припой непосредственно на соединение, а не на жало паяльника.
6. Охлаждение: дать соединению остыть естественным образом без движения проводов, чтобы избежать микротрещин и нарушений контакта.

Рекомендации для улучшения качества пайки:

• Использовать паяльник с регулируемой температурой для контроля нагрева.
• Не перегревать проводники, чтобы сохранить структуру металла и изоляции рядом с местом пайки.
• Проводить пайку в чистом, сухом помещении с хорошей вентиляцией.
• Проверять качество соединения с помощью омметра – сопротивление должно быть максимально низким.
• Изолировать место пайки термоусадочной трубкой или изолентой для защиты от механических повреждений и влаги.

Пайка предпочтительна для многожильных проводов и случаев, где требуется высокая надежность соединения, например, в автомобильной и электронной технике.

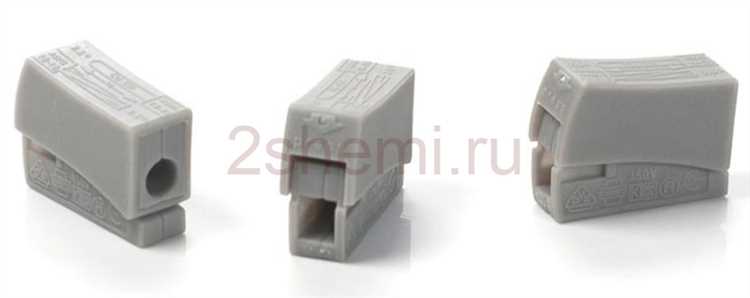

Применение клеммных колодок и зажимов для быстрого соединения

Клеммные колодки и зажимы обеспечивают надежное и быстрое соединение проводов без пайки и сварки. Они востребованы в распределительных щитах, бытовой и промышленной электрике благодаря удобству монтажа и возможностям замены.

• Типы клеммных колодок: винтовые (фиксируются винтом), пружинные (обеспечивают контакт за счет упругого давления), быстрозажимные (быстрый монтаж и демонтаж без инструментов).
• Материалы контактов: латунь или бронза с покрытием из олова или никеля для защиты от коррозии и улучшения электропроводности.
• Диапазон сечений проводов: от 0,5 мм² до 35 мм² – выбор зависит от нагрузки и типа проводки.

При монтаже следует учитывать:

1. Подготовка проводов – снятие изоляции на длину, указанную производителем клеммной колодки.
2. Плотное зажатие проводов – предотвращает окисление и выпадение, снижает сопротивление контакта.
3. Правильный подбор клеммы – по типу и сечению провода, а также по рабочему напряжению и току.
4. Обеспечение доступа для контроля и обслуживания – клеммные колодки устанавливают в монтажные коробки или панели с возможностью быстрого отключения.

Зажимы позволяют выполнить соединение:

• в один провод (ответвление);
• последовательно или параллельно с сохранением механической прочности;
• с различными типами проводников (медь с алюминием) при использовании специальных комбинированных зажимов.

Использование клеммных колодок и зажимов сокращает время монтажа до 70% по сравнению с пайкой, снижает риск ошибок и обеспечивает безопасность эксплуатации электрической цепи.

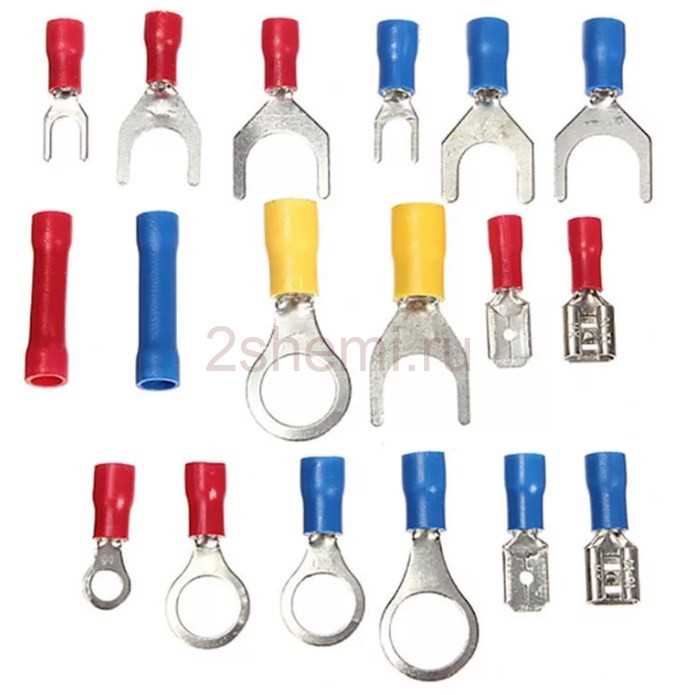

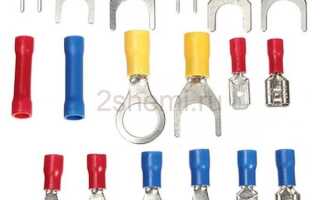

Соединение проводов с помощью обжимных гильз и пресс-инструмента

Обжимные гильзы представляют собой металлические трубки, используемые для прочного и надежного соединения проводников. Они обеспечивают механическую прочность и стабильность электрического контакта, снижая сопротивление в месте соединения.

Для выполнения обжима необходим специализированный пресс-инструмент, который равномерно сжимает гильзу вокруг жилы провода. Важно выбирать гильзы по диаметру, соответствующему сечению соединяемых проводов, чтобы избежать деформации или недостаточного контакта.

Перед обжимом нужно зачистить изоляцию на длину, превышающую длину гильзы на 2–3 мм, и внимательно вставить проводник в гильзу без выступающих жил. Пресс-инструмент должен обеспечивать усилие, достаточное для плотного прилегания гильзы, но без разрушения металла. Обычно для медных проводов используется усилие от 1 до 3 тонн в зависимости от сечения.

При работе с многожильными проводами рекомендуют использовать гильзы с фланцем, который предотвращает расплетание жил и улучшает надежность соединения. Контроль качества обжима проводят визуально: гильза должна быть равномерно деформирована по всей длине, без трещин и заломов.

Правильный обжим обеспечивает стабильное электрическое сопротивление и предотвращает коррозию контакта благодаря плотному механическому соединению. Этот способ особенно эффективен для силовых и монтажных проводок, где требуется долговечность и безопасность эксплуатации.

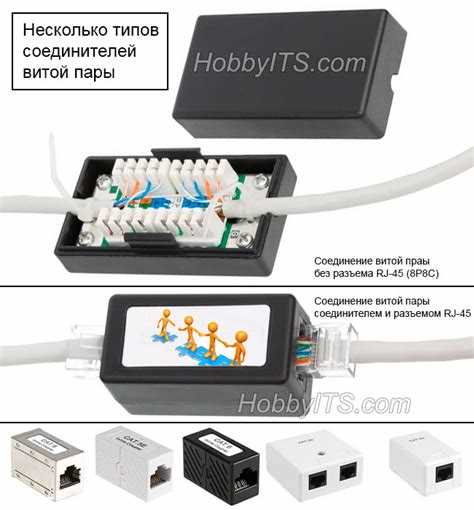

Использование специальных соединительных муфт для кабелей

Соединительные муфты обеспечивают надежное и герметичное соединение проводов, особенно в условиях повышенной влажности и вибраций. Они бывают нескольких типов: термоусадочные, винтовые, прессуемые и клеевые.

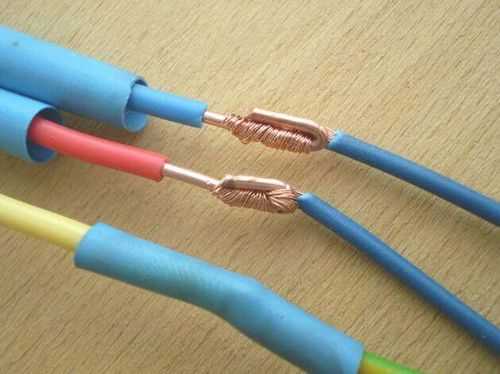

Термоусадочные муфты состоят из полиолефиновой трубки с клеевым слоем внутри, которая после нагрева плотно обжимает проводники и изолирует соединение. Рекомендуется применять для многожильных медных и алюминиевых кабелей сечением от 0,5 до 16 мм².

Винтовые муфты включают металлические втулки с винтовыми зажимами. Подходят для быстрого монтажа в электроустановках с небольшим сечением проводов (до 10 мм²). Требуют периодической проверки затяжки для предотвращения перегрева.

Прессуемые муфты изготовлены из меди или алюминия и фиксируются с помощью гидравлического или механического пресс-клеща. Обеспечивают максимальную механическую прочность и минимальное контактное сопротивление, применяются при сечениях свыше 10 мм² и в кабельных линиях с высокими токами.

Клеевые муфты применяются для оптических и тонких медных кабелей, обеспечивая защиту от влаги и химических воздействий. Используются совместно с герметизирующими составами и требуют точного соблюдения технологии нанесения.

Выбор муфты зависит от типа кабеля, условий эксплуатации и требований к надежности. Для наружных работ предпочтительны термоусадочные и прессуемые муфты с защитой от УФ-излучения и влаги. В помещениях с ограниченным доступом удобнее использовать винтовые муфты для быстрого ремонта.

Перед установкой необходимо очистить и обезжирить оголённые концы проводов, проверить соответствие диаметра муфты с сечением проводов и соблюдать рекомендуемый инструмент для монтажа. Неправильный выбор или установка муфты приводит к перегреву, коррозии и коротким замыканиям.

Соединение проводов с помощью пайки и термоусадочной трубки

Пайка обеспечивает прочный электрический контакт и механическую надежность соединения. Для работы используют оловянно-свинцовый или бессвинцовый припой с флюсом на основе канифоли. Температура пайки должна быть в пределах 250–350 °C, чтобы избежать повреждения изоляции проводов.

Перед пайкой необходимо зачистить концы проводов до металлического блеска и скрутить их между собой. Скрутка обеспечивает лучший контакт и уменьшает сопротивление. После нагрева паяльника припой подают к месту соединения, давая ему заполнить межпроводное пространство равномерно.

Термоусадочная трубка используется для изоляции и защиты паянного соединения от влаги и механических повреждений. Диаметр трубки выбирается с учетом толщины соединения с запасом 20–30%. Трубку надевают на провода до пайки, а после остывания соединения сдвигают на место и нагревают феном или зажигалкой до полного усаживания.

Важно контролировать равномерный нагрев трубки: перегрев может привести к её деформации и нарушению изоляционных свойств. Минимальная толщина стенок термоусадочной трубки должна быть не менее 0,5 мм для надежной защиты.

Такой метод соединения подходит для проводов сечением от 0,5 до 10 мм², обеспечивает долговечность и минимизирует контактные потери. Рекомендуется применять пайку с термоусадкой в системах с высокими требованиями к надежности, например, в автомобильной и бытовой электронике.

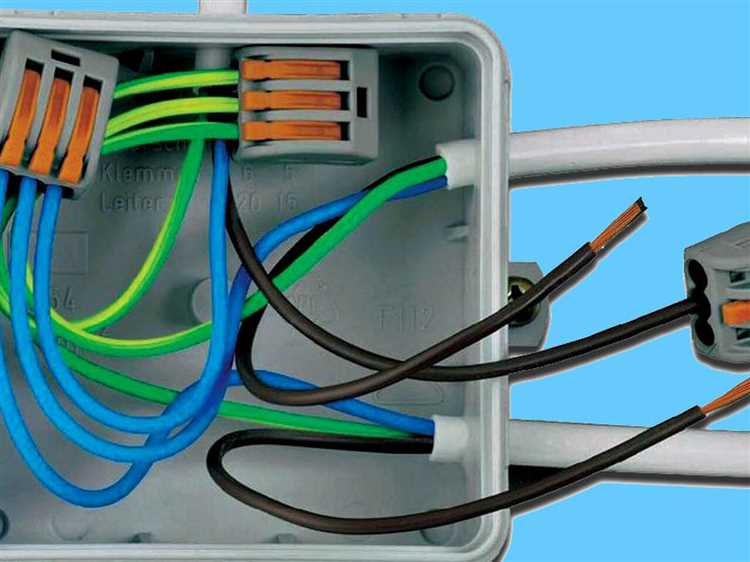

Соединение проводов с помощью винтовых зажимов и клеммных блоков

Винтовые зажимы обеспечивают надежный контакт благодаря прижиму проводов металлическими винтами к контактной пластине. Для качественного соединения необходимо очистить концы проводов от изоляции и при необходимости опрессовать наконечники. Важно затягивать винты с усилием, достаточным для предотвращения ослабления контакта при вибрации, но без повреждения жилы.

Клеммные блоки представляют собой модульные устройства с винтовыми или пружинными зажимами, позволяющими подключать несколько проводов с разделением цепей. Для электрических цепей с силой тока до 32 А применяют пластиковые клеммы с медными контактами. При монтаже провод заводится в клемму под винт, который фиксируется отверткой, обеспечивая механическую и электрическую надежность.

Для повышения надежности в местах соединения рекомендуют использовать клеммы с прозрачным корпусом для визуального контроля качества контакта. Кроме того, использование маркировочных полосок и нумерации в клеммных блоках облегчает обслуживание и диагностику электрооборудования.

При выборе винтовых зажимов и клеммных блоков обращайте внимание на соответствие номиналов по току и сечению проводов. Несоблюдение требований приводит к перегреву и коррозии контактов. Правильный монтаж исключает необходимость повторного ремонта и снижает риск возникновения электрических неисправностей.

Вопрос-ответ:

Какие способы соединения проводов считаются наиболее надёжными для бытовой электропроводки?

Для бытовой электропроводки обычно выбирают соединения, обеспечивающие прочный контакт и минимальное сопротивление. Наиболее часто применяются скрутка с последующей пайкой или клеммные соединения с использованием специальных зажимов. Скрутка при правильном выполнении хорошо проводит ток, но требует дополнительной изоляции и защиты от окисления. Клеммные колодки удобны для быстрого монтажа и замены проводов без потери контакта.

Можно ли соединять провода просто скруткой без пайки и дополнительной обработки?

Соединение проводов только скруткой возможно, но не всегда желательно. Скрутка без дальнейшей пайки или обжима может со временем ослабнуть, особенно если провода подвергаются вибрациям или механическим нагрузкам. Также такой контакт подвержен коррозии, что приводит к ухудшению электрической проводимости. Для более надёжного результата рекомендуется дополнительно обработать место соединения — например, залудить припой или использовать специальные изолирующие трубки.

В каких случаях предпочтительнее использовать пайку для соединения проводов?

Пайка используется тогда, когда требуется максимально надёжный и долговечный контакт, устойчивый к вибрациям и перепадам температуры. Этот способ обеспечивает отличную проводимость и надёжную защиту от коррозии, если правильно выполнен. Пайка особенно востребована в радиоэлектронике, автомобильной электрике и там, где важно минимизировать контактное сопротивление. Однако этот метод требует определённого опыта и наличия паяльника с расходными материалами.

Как правильно использовать клеммники для соединения двух проводов?

Клеммники — это специальные устройства, которые позволяют быстро и безопасно соединить два провода без пайки. Для правильного использования нужно снять изоляцию с концов проводов на длину, указанную в инструкции к клеммнику, вставить оголённые концы в соответствующие отверстия и зафиксировать их винтами или рычажками. Важно проверить, чтобы провода были плотно закреплены и не имели люфта. После этого соединение можно изолировать или оставить как есть, если клеммник уже оснащён защитой.
