Как удлинить витую пару без потери качества

Удлинение витой пары – задача, требующая точного подхода: превышение допустимой длины кабеля без учета параметров сигнала приводит к ухудшению качества передачи данных или полной потере связи. Согласно стандарту Ethernet, максимальная длина кабеля категории 5e или 6 составляет 100 метров, включая патч-корды. Превышение этого лимита требует применения специализированных решений для сохранения целостности сигнала.

Один из эффективных способов – использование активных удлинителей (репитеров), которые регенерируют сигнал и позволяют увеличить длину линии до 200 метров и более. Такие устройства подключаются между двумя участками кабеля и питаются от внешнего источника, что особенно важно при работе с PoE-оборудованием.

Другой подход – применение медиаконвертеров, преобразующих сигнал из электрического в оптический. Это позволяет удлинять линию на десятки километров, исключая электромагнитные помехи и снижая уровень затухания. Однако такой метод требует дополнительных расходов на оптический кабель и оборудование, а также навыков инсталляции.

При незначительном превышении длины (до 120–130 метров) возможно использование качественной витой пары категории 6A с пониженным сопротивлением. Но такой метод не гарантирует стабильной работы в условиях высокой загрузки сети и не является официально поддерживаемым стандартами.

Максимальная длина витой пары без активных компонентов

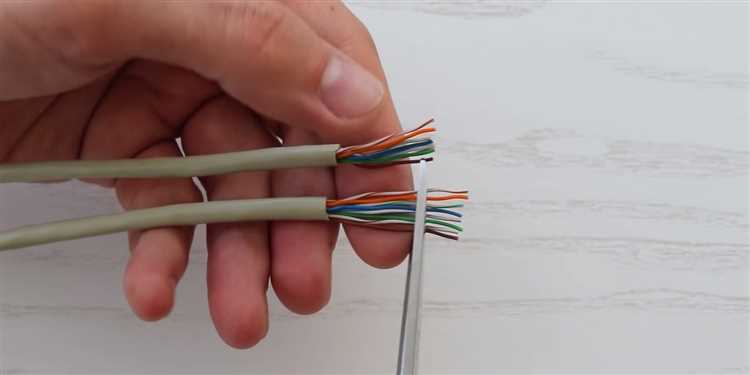

Без применения повторителей, коммутаторов или других активных устройств максимальная длина витой пары определяется стандартами Ethernet и характеристиками кабеля.

• Для кабеля категории 5e и 6 при использовании протокола 100BASE-TX (Fast Ethernet) максимальная длина составляет 100 метров. Это включает до 90 метров магистрального сегмента и до 5 метров с каждой стороны на патч-корды.
• При работе на скорости 1000 Мбит/с (Gigabit Ethernet, 1000BASE-T) ограничение также составляет 100 метров, но требования к качеству соединений и затуханию выше. Рекомендуется использовать кабель не ниже категории 5e, а лучше – 6 или 6A.
• На скорости 10 Гбит/с (10GBASE-T) без активных компонентов можно передавать сигнал по кабелю категории 6A на расстояние до 100 метров. Кабель категории 6 обеспечивает стабильную работу на 10 Гбит/с лишь до 55 метров, при наличии электромагнитных помех – не более 37 метров.

Фактическая максимальная длина может уменьшаться из-за следующих факторов:

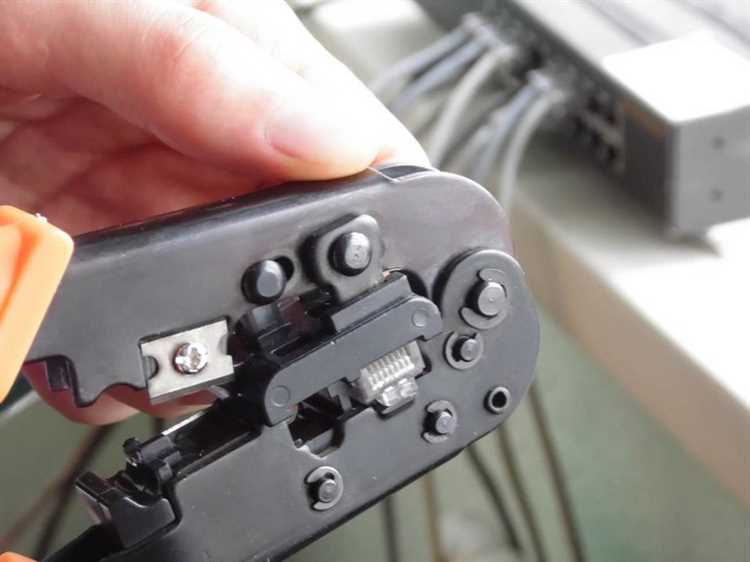

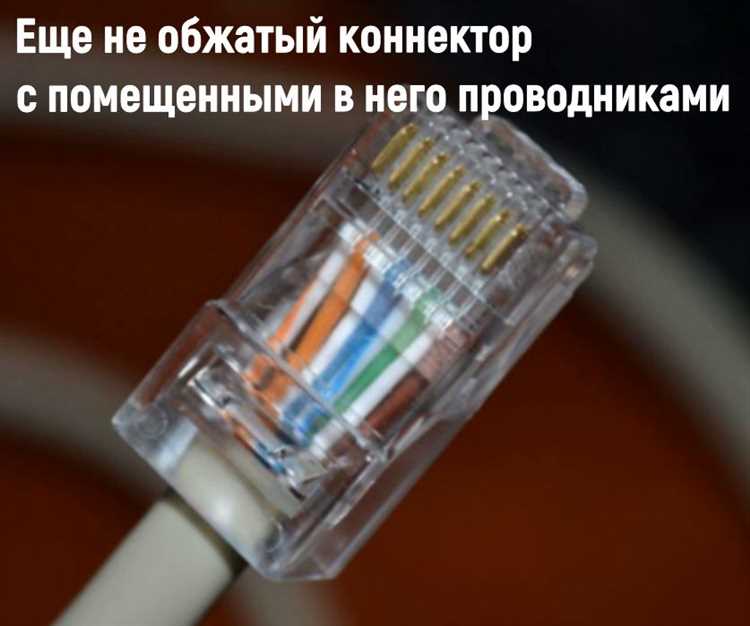

1. Качество обжимов и разъёмов – даже при использовании сертифицированного кабеля некачественная оконцовка снижает предельную длину.
2. Электромагнитные помехи – в условиях высокочастотного шума (например, рядом с линиями электропередач или промышленным оборудованием) ухудшается передача сигнала.
3. Температура среды – при повышенной температуре увеличивается затухание, особенно у неэкранированных кабелей.

Для критичных по длине участков рекомендуется:

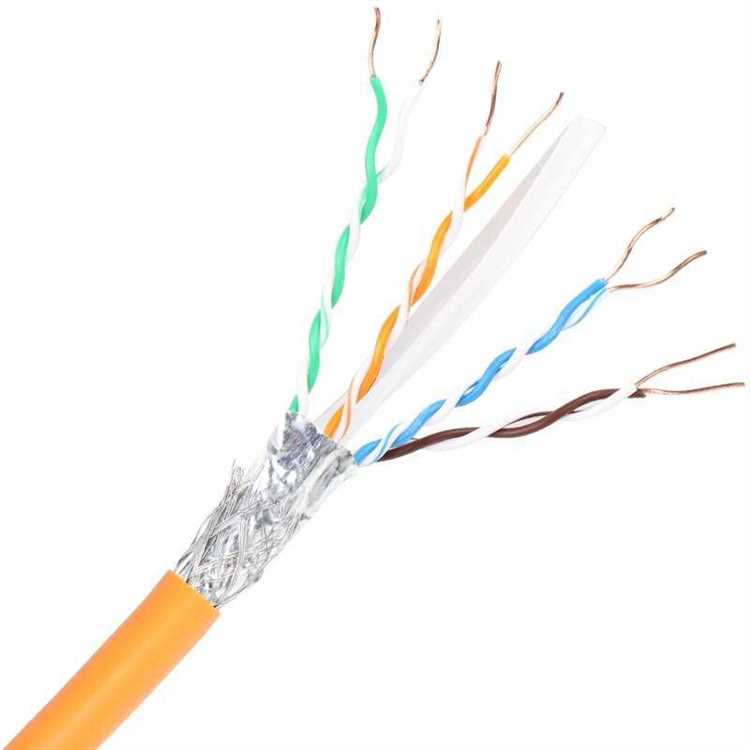

• Использовать экранированные кабели категорий 6A или 7.

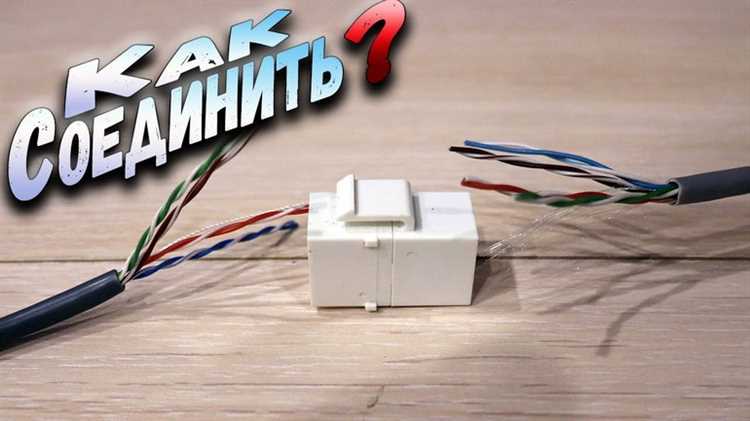

• Избегать стыков, переходников и лишних соединений.
• Прокладывать трассы вдали от источников электромагнитных помех.

Использование повторителей Ethernet для увеличения расстояния

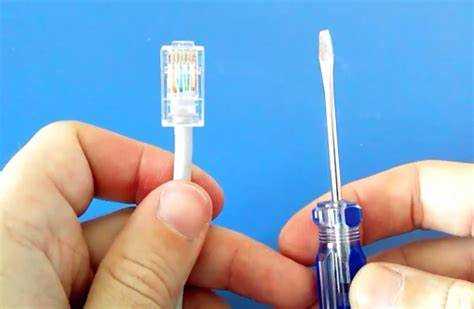

Стандартная длина сегмента витой пары категории 5e и 6 ограничена 100 метрами. При превышении этого расстояния сигнал начинает затухать, что вызывает ошибки передачи и потерю пакетов. Ethernet-повторители (repeater) позволяют эффективно преодолеть это ограничение, восстанавливая форму сигнала и обеспечивая его дальнейшую передачу без искажений.

Для удлинения канала применяются активные устройства уровня L1 OSI, способные принимать, усиливать и передавать сигнал на следующем участке сети. Один повторитель добавляет ещё до 100 метров, однако при этом необходимо учитывать общее количество устройств и задержку сигнала. В сетях Fast Ethernet (100 Мбит/с) не рекомендуется использовать более одного повторителя между конечными точками во избежание нарушения ограничений по задержке (latency) согласно стандарту IEEE 802.3.

Современные модели повторителей поддерживают автосогласование скорости и дуплекса, что упрощает интеграцию в существующую инфраструктуру. При выборе оборудования необходимо обращать внимание на поддержку PoE, если в линии передаётся питание, а также на защиту от перегрузок и грозовых импульсов. Располагать повторители следует в местах с минимальными электромагнитными помехами и стабильным питанием.

Для Gigabit Ethernet (1000BASE-T) использование повторителей не предусмотрено стандартом. В таких случаях рекомендуется применять медиаконвертеры, коммутаторы или оптоволоконные решения. Однако для сетей 10/100 Мбит/с повторители остаются простым и экономически оправданным способом удлинения витой пары без существенных потерь сигнала.

Применение медиаконвертеров для перехода на оптоволокно

Медиаконвертеры позволяют преодолеть ограничение длины витой пары (до 100 метров) за счёт перехода на оптоволоконный канал, способный передавать данные на расстояния до 20 км и более без усиления сигнала. Это решение особенно эффективно в условиях, где невозможно использовать репитеры или прокладывать дополнительную медную трассу.

• Выбор медиаконвертера должен соответствовать типу витой пары (обычно RJ-45, категория 5e или 6) и типу оптоволокна (одномодовое или многомодовое).
• Одномодовое волокно рекомендуется для расстояний от 2 км до 20 км; многомодовое – до 550 м при скорости 1 Гбит/с.
• Поддержка стандарта IEEE 802.3u (Fast Ethernet) или 802.3ab (Gigabit Ethernet) обязательна для обеспечения совместимости с существующей сетью.
• Интерфейс SFP в медиаконвертере обеспечивает гибкость при замене модулей под разные расстояния и типы волокна.
• Для уличного применения следует выбирать модели с расширенным температурным диапазоном (-40…+75 °C) и защитой от влаги и пыли (IP30 и выше).

1. Установите медиаконвертер рядом с источником сигнала (например, маршрутизатором) и подключите его через витую пару.
2. Подключите оптоволоконный патчкорд к SFP-модулю медиаконвертера.
3. На удалённой стороне установите аналогичный медиаконвертер и подключите его к конечному устройству (свитч, ПК и т.д.).
4. Проверьте уровень сигнала и отсутствие потерь с помощью оптического тестера.

Использование медиаконвертеров – это оптимальный способ сохранить скорость и стабильность соединения при необходимости передачи данных на большие расстояния без удорожания полной замены инфраструктуры.

Установка коммутаторов с функцией ретрансляции сигнала

Для преодоления стандартного ограничения длины витой пары в 100 метров применяются коммутаторы с функцией ретрансляции сигнала (repeater mode). Такие устройства восстанавливают уровень и форму сигнала, позволяя передавать данные на расстояние до 200–300 метров при использовании одного промежуточного устройства.

Выбирая коммутатор, необходимо обращать внимание на наличие режима работы Layer 2 с поддержкой store-and-forward. Эта технология обеспечивает буферизацию и проверку целостности пакетов, что исключает искажения при передаче. Устройства с поддержкой IEEE 802.3u/802.3ab гарантируют совместимость с Fast Ethernet и Gigabit Ethernet без потери пропускной способности.

Оптимально размещать коммутаторы на удалении до 90 метров от каждого конца кабеля. Например, при необходимости соединить устройства на расстоянии 180 метров, коммутатор следует установить посередине. Для удлинения на 250–300 метров целесообразно использовать два коммутатора с цепным подключением, обеспечивая изоляцию и стабильную работу каждого сегмента.

Питание коммутаторов должно быть стабилизированным. При отсутствии возможности подвести питание отдельно рекомендуется использовать устройства с поддержкой PoE (Power over Ethernet), соответствующие стандарту IEEE 802.3af/at, что позволяет организовать питание через тот же кабель, по которому передаются данные.

Важно избегать дешёвых неуправляемых моделей без ретрансляции. Они лишь передают сигнал, не восстанавливая его, что ведёт к накоплению ошибок. Предпочтение следует отдавать промышленным моделям с температурным диапазоном от -40 до +75 °C для эксплуатации в нестабильных условиях.

Роль категории кабеля в допустимой длине соединения

Для Cat5e допустимая длина составляет до 100 метров при скорости 1 Гбит/с. Однако при скорости 2.5 или 5 Гбит/с стабильность соединения на таких расстояниях не гарантируется, особенно при высоком уровне электромагнитных помех.

Кабель Cat6 обеспечивает стабильную передачу 1 Гбит/с до 100 метров, но для 10 Гбит/с – лишь до 55 метров в среде с низким уровнем наводок. В условиях повышенных помех длину следует ограничивать до 37 метров.

Cat6a рассчитан на передачу 10 Гбит/с на расстоянии до 100 метров без снижения качества сигнала. Это достигается за счёт улучшенного экранирования и увеличенного диаметра проводников.

Кабели Cat7 предлагают ещё более высокую помехоустойчивость благодаря полной экранировке каждой пары и общей оболочке. Они сохраняют сигнал 10 Гбит/с на длинах до 100 метров даже в условиях сильных электромагнитных наводок.

Выбор категории кабеля должен учитывать не только требуемую скорость, но и длину трассы, а также внешние условия. Для линий длиной более 55 метров при 10 Гбит/с следует исключить Cat6 и использовать минимум Cat6a. При наличии промышленного оборудования или трасс вблизи источников помех рекомендуется Cat7.

Минимизация помех при прокладке кабеля на большие расстояния

Для сохранения качества сигнала на значительных расстояниях важно выбирать кабели категории не ниже Cat5e с улучшенной экранировкой, например, FTP или S/FTP. Экранирование снижает влияние электромагнитных наводок от соседних линий и внешних источников.

При прокладке необходимо избегать параллельного расположения витой пары рядом с силовыми кабелями, особенно с кабелями переменного тока напряжением свыше 220 В. Минимальное расстояние между слаботочным и силовым кабелем должно составлять не менее 30 см, а при невозможности увеличить – прокладывать в отдельных кабельных каналах с металлическими перегородками.

Использование заземленных металлических лотков или короба дополнительно снижает электромагнитные помехи. В местах, где кабель пересекает силовые линии, следует делать это под прямым углом для минимизации наведенных помех.

При необходимости удлинения витой пары сверх 100 метров рекомендуется применять усилители сигнала или активные повторители, а также использовать экранированные коннекторы и разъемы с надлежащим контактом экрана, чтобы исключить появление паразитных наводок.

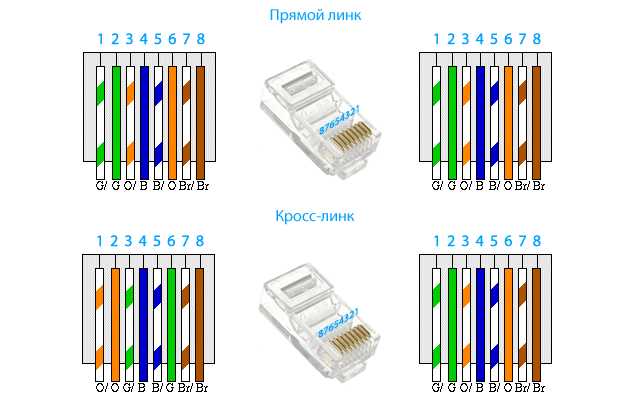

Обеспечение правильной балансировки пар в кабеле – важный фактор. Не следует нарушать порядок скрутки жил и разводку на клеммах, поскольку это увеличивает восприимчивость к помехам. Рекомендуется также использовать кабели с парной скруткой с частотой не менее 1 скрутки на 2 см.

Применение Power over Ethernet удлинителей для передачи данных и питания

Power over Ethernet (PoE) удлинители позволяют одновременно увеличить длину кабеля витой пары и обеспечить питание подключаемых устройств без снижения качества сигнала. Стандарт Ethernet ограничивает длину кабеля на уровне 100 метров, при этом PoE удлинители расширяют этот предел до 200–300 метров без необходимости дополнительных источников питания.

Удлинители PoE обычно поддерживают стандарты IEEE 802.3af, 802.3at и 802.3bt, что обеспечивает передачу мощности от 15 Вт до 90 Вт. Это позволяет подключать камеры видеонаблюдения, точки доступа Wi-Fi и другие устройства, требующие как данных, так и питания. При выборе удлинителя важно учитывать совместимость с используемым PoE-стандартом, чтобы избежать перегрузки и нестабильной работы оборудования.

Для минимизации потерь сигнала рекомендуется использовать экранированный кабель категории не ниже Cat5e. PoE удлинители устанавливаются последовательно между коммутатором и конечным устройством, обеспечивая повторную регенерацию сигнала и поддержку питания. Важно учитывать, что каждый дополнительный сегмент увеличивает задержку передачи, поэтому при проектировании сети желательно ограничивать количество последовательных удлинителей.

Практический опыт показывает, что применение PoE удлинителей позволяет экономить на прокладке отдельного силового кабеля, упрощает монтаж и снижает риск перерывов в электропитании. При монтаже следует проверять параметры кабеля и мощность источника PoE для обеспечения стабильной работы системы на максимальной длине.

Вопрос-ответ:

Какие основные ограничения существуют при увеличении длины витой пары без ухудшения качества сигнала?

При удлинении витой пары основным ограничением является затухание сигнала, которое усиливается с ростом длины кабеля. Кроме того, повышается уровень электромагнитных помех и искажений, что может привести к снижению скорости передачи данных и увеличению ошибок. Чтобы минимизировать эти эффекты, применяют специальные методы и устройства, поддерживающие стабильную работу на больших расстояниях.

Можно ли использовать усилители сигнала для витой пары, и как они влияют на качество связи?

Усилители сигнала действительно применяются для увеличения дальности передачи по витой паре. Они помогают компенсировать затухание и восстанавливают уровень сигнала. Однако некорректное использование усилителей может привести к появлению дополнительных шумов и искажений. Важно правильно выбирать устройства, учитывая характеристики линии и требования к передаче данных, чтобы усиление действительно улучшало качество связи.

Какие технологии помогают продлить расстояние передачи сигнала по витой паре без замены кабеля?

Существуют несколько методов для увеличения длины витой пары без замены кабеля. Например, использование повторителей (репитеров), которые принимают и заново передают сигнал, позволяет значительно увеличить дистанцию. Также применяются специальные активные сетевые устройства, такие как медиаконвертеры или Ethernet-усилители, которые оптимизируют сигнал и снижают потери. Кроме того, иногда используют кабели с улучшенными характеристиками экранирования и сопротивления для минимизации влияния внешних помех.

Как влияет качество витой пары на возможность её удлинения без ухудшения сигнала?

Качество используемого кабеля напрямую сказывается на максимальной дистанции передачи без потерь. Кабели с хорошей изоляцией и экранированием снижают влияние внешних помех и уменьшают затухание. В свою очередь, более дешёвые или устаревшие модели могут иметь повышенное сопротивление и пропускать больше шумов, что ограничивает расстояние передачи. Поэтому для длительных линий рекомендуется использовать кабели с техническими характеристиками, соответствующими требованиям протокола передачи.

Что такое балансировка витой пары и как она помогает увеличить дальность передачи?

Балансировка — это технология, при которой сигналы передаются по двум проводам пары с одинаковыми, но противоположными характеристиками. Это позволяет снизить влияние внешних электромагнитных помех и уменьшить перекрестные наводки. За счёт улучшения помехозащищённости сигнал становится менее уязвим к искажениям, что позволяет увеличить расстояние передачи без ухудшения качества. Балансировка особенно важна в сложных условиях эксплуатации, где присутствует много источников помех.

Какие основные методы увеличения длины кабеля витой пары без существенного ухудшения качества сигнала?

Существует несколько способов увеличить длину витой пары при передаче данных, сохраняя стабильность сигнала. Один из распространённых методов — использование повторителей (репитеров), которые усиливают сигнал и позволяют передавать его на большие расстояния. Ещё один вариант — применение активных сетевых устройств, таких как коммутаторы с функцией усиления сигнала. Также возможно использование кабелей с более высоким качеством экранирования или с меньшим сопротивлением, что снижает потери. В некоторых случаях применяется технология использования оптоволокна в качестве промежуточного звена, чтобы передавать сигнал на большие расстояния без деградации. Каждый из этих способов имеет свои преимущества и ограничения, которые необходимо учитывать в зависимости от конкретных условий эксплуатации.

Можно ли увеличить длину витой пары более 100 метров без установки дополнительного оборудования? Какие риски при этом возникают?

Стандартная длина витой пары для передачи Ethernet-сигнала ограничена примерно 100 метрами. Превышение этого расстояния без установки специальных устройств, таких как усилители или репитеры, ведёт к заметному ухудшению качества сигнала. Это проявляется в повышенной ошибочности передачи данных, снижении скорости и нестабильной работе сети. В некоторых случаях при небольшой перегрузке и хорошем качестве кабеля сигнал может сохраняться и на больших дистанциях, но это не гарантирует надёжности. При значительном превышении длины есть риск полного разрыва соединения или возникновения помех, что особенно критично для бизнес- и производственных сетей. Если требуется покрыть большие расстояния, лучше использовать оборудование, специально предназначенное для усиления или преобразования сигнала.
