Реальное увеличение мощности блока питания возможно только при условии соответствия ключевых компонентов: трансформатора, силовых транзисторов, выпрямителей и системы охлаждения. Например, замена стандартных MOSFET-транзисторов на более производительные аналоги с меньшим сопротивлением в открытом состоянии (RDS(on)) позволяет снизить теплопотери и повысить КПД. При этом важно учитывать допустимый ток и тепловую нагрузку каждого элемента.
Конденсаторы фильтрации и дроссели выходных линий также требуют апгрейда. Электролиты низкого качества теряют ёмкость при повышенной температуре, что ведёт к нестабильному напряжению и увеличенному пульсационному току. Использование твердотельных конденсаторов с рабочим напряжением выше номинального позволяет добиться лучшей стабильности при нагрузке.
Для эффективного отвода тепла необходимо модернизировать охлаждение: увеличить площадь радиаторов, заменить вентиляторы на модели с большим статическим давлением, применить качественные термоинтерфейсы. Без надлежащего охлаждения все другие модификации теряют смысл – перегрев приводит к деградации компонентов и снижению общей эффективности.
Необходим точный расчет нагрузки по линиям +12 В, +5 В и +3.3 В. Большинство современных систем сосредоточены на +12 В, поэтому увеличение мощности должно происходить именно по этой шине. Использование мультиметра и нагрузочной колодки поможет определить реальные параметры блока перед модификацией.
Диагностика токовых лимитов печатных дорожек
Для оценки токовых возможностей печатных дорожек необходимо учитывать их ширину, толщину медного слоя и допустимый нагрев. При стандартной толщине меди 35 мкм, дорожка шириной 1 мм на внешнем слое способна пропустить около 2–2,5 А при допустимом нагреве до 10 °C. Внутренние слои имеют худшие условия теплоотвода, и допустимый ток для такой же дорожки снижается до 1–1,5 А.
Измерения реальной температуры дорожек при помощи инфракрасного термометра или термопары позволяют выявить участки с перегревом. Увеличение температуры выше 20–25 °C от окружающей свидетельствует о приближении к предельной нагрузке. Важно учитывать также скин-эффект при частотах выше 100 кГц: он снижает эффективное сечение, особенно для узких дорожек, что критично для импульсных блоков питания.
Для диагностики перегруженных цепей применяют метод инжекции тока через лабораторный источник с последующим мониторингом падения напряжения. Если падение превышает 50 мВ на участке менее 5 см при токе 3 А, сопротивление дорожки выше нормы и она требует усиления. Один из вариантов – наложение припоя или медной ленты. Усиление целесообразно проводить по всей длине токовой цепи, а не точечно.
Особое внимание требуется для участков, соединяющих силовые компоненты: выходные диоды, ключевые транзисторы, дроссели. Эти зоны зачастую перегружаются, что приводит к локальному перегреву и ускоренному старению лужения. Диагностируются они визуально по потемнению лака, деформации текстолита и нарушению пайки.
При модернизации блока питания увеличение мощности без перерасчёта токовых возможностей печатных проводников приводит к скрытым отказам и нестабильной работе. Любое увеличение выходного тока должно сопровождаться ревизией печатной топологии и её усилением в соответствии с токовыми нагрузками.

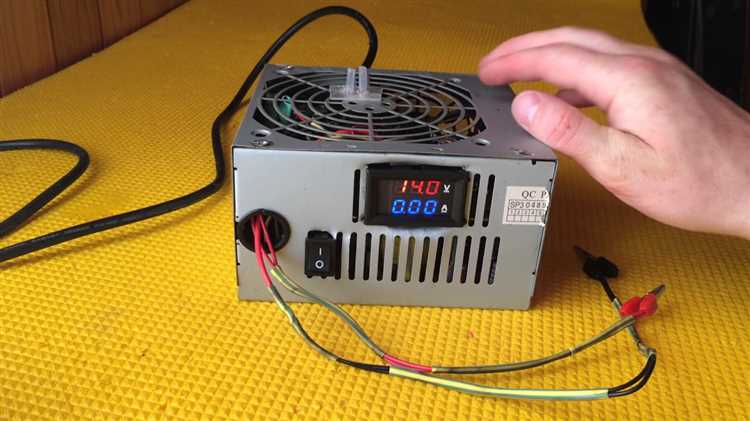

Установка силовых MOSFET с повышенным максимальным током
Замена штатных MOSFET-транзисторов на модели с увеличенным током стока позволяет снизить тепловые потери и повысить общую нагрузочную способность блока питания. Это особенно актуально для схем первичного преобразователя (инвертора) и ключей синхронного выпрямителя.
- Выбирайте транзисторы с током стока не менее 60–80 А и сопротивлением открытого канала RDS(on) менее 5 мОм. Хорошие примеры: IRL3705, IPP110N20, или современные аналоги от Infineon и Vishay.
- Следите за соответствием корпуса: TO-220 или D2PAK подойдут для замены без переделки радиаторов. При переходе на более мощные корпуса может потребоваться модификация охлаждения.
- Проверьте напряжение пробоя не ниже 80–100 В для полумостовых схем и 150–200 В для обратноходовых преобразователей. Это исключает риск пробоя при скачках напряжения.
- Обратите внимание на скорость переключения: заряды затвора Qg не должны превышать возможности драйвера. При необходимости модернизируйте драйвер, установив внешние затворные буферы.
- Улучшите теплоотвод: используйте термопасту с низким тепловым сопротивлением и добавьте принудительное охлаждение в зонах высокой плотности тока.
После установки новых MOSFET обязательно проведите нагрузочное тестирование при максимальном токе и длительной работе, контролируя температуру корпусов и стабильность выходных напряжений.

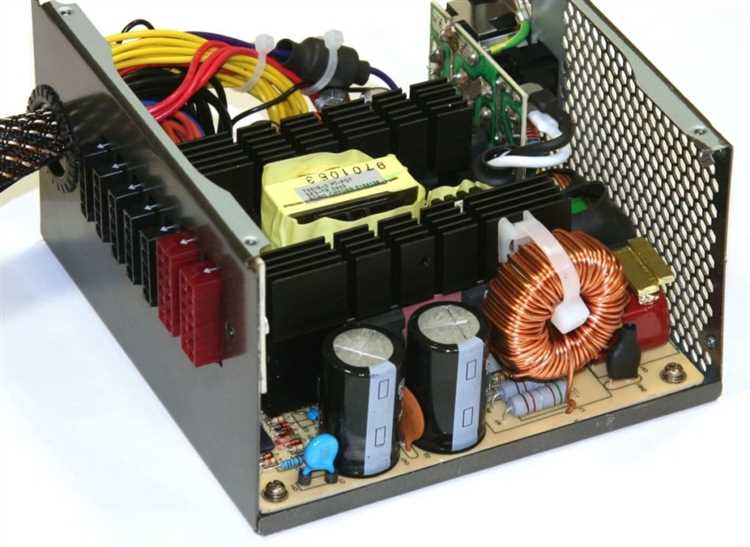

Смена трансформатора на модель с увеличенной мощностью
Для повышения мощности компьютерного блока питания необходимо заменить штатный трансформатор на аналог с большей пропускной способностью. При выборе нового трансформатора ориентируйтесь на расчетную выходную мощность блока – она должна быть не менее 30–40% выше номинальной, чтобы обеспечить запас по току и избежать перегрева.
Оптимальный вариант – ферритовый трансформатор с увеличенной площадью сечения сердечника. Например, вместо стандартного EE25 (до ~150 Вт) целесообразно установить EE33 или EE40, способные передавать мощность 250–400 Вт при грамотной намотке. Увеличение размера сердечника снижает потери на насыщение и повышает КПД.
Особое внимание уделите выбору марки феррита. Для частот 30–70 кГц рекомендуется использовать материалы типа N87 или 3C90, обеспечивающие низкие потери при высоких температурах. Использование неподходящего материала приведёт к росту тепловых потерь и нестабильной работе преобразователя.
При намотке обмоток используйте медный провод сечением, соответствующим максимальному току: для первичной – не менее 0,8–1,2 мм², для вторичных – от 1,5 мм² и выше. Следует соблюдать точное количество витков, рассчитанное исходя из рабочей частоты, напряжения и магнитных характеристик сердечника. Использование программы расчёта трансформаторов (например, Coil32) ускорит подбор параметров и уменьшит риск ошибок.
После установки нового трансформатора обязательно выполните контроль уровня индукции (не выше 0,25–0,3 Тл при максимальной нагрузке), иначе возрастает риск насыщения и разрушения ключей. Также проверьте симметрию импульсов на первичной обмотке и уровень нагрева при длительной нагрузке – превышение 80°C недопустимо.
Смена трансформатора без пересчёта схемы управления, параметров ШИМ-контроллера и дросселей фильтра приводит к нестабильной работе и снижению надёжности. Рекомендуется адаптировать схему под новые характеристики трансформатора с учётом всех электрических и тепловых нагрузок.

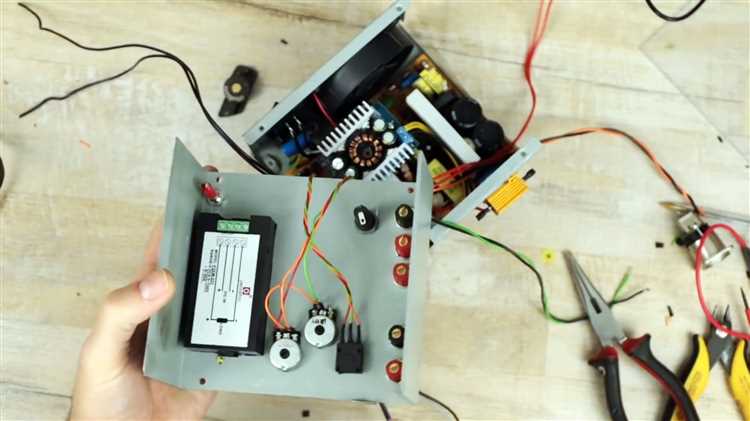

Дополнительное охлаждение: радиаторы и усиленный воздушный поток
При увеличении мощности блока питания возрастает тепловая нагрузка на ключевые компоненты – силовые транзисторы, дроссели, диоды Шоттки. Без доработки системы охлаждения это приводит к перегреву и снижению ресурса.
Первым шагом является установка радиаторов на МОП-транзисторы и выпрямительные диоды. Используйте алюминиевые радиаторы с площадью от 300 см² на каждый 100 Вт дополнительной мощности. Обеспечьте плотный тепловой контакт через термопрокладки с теплопроводностью не ниже 6 Вт/м·К или термопасту с малым сопротивлением.
Второй этап – оптимизация воздушного потока. Замените штатный вентилятор на модель с увеличенной производительностью – не менее 60 CFM при уровне шума до 30 дБ. Предпочтительны вентиляторы на гидродинамических подшипниках с ШИМ-управлением.
Организуйте прямой поток воздуха от входной решётки к наиболее нагруженным элементам. При необходимости – модифицируйте кожух или удалите неэффективные преграды. Убедитесь, что кабели не препятствуют вентиляции.
Дополнительно можно установить второй вентилятор на выдув, синхронизируя их обороты через контроллер. Это создаёт стабильное отрицательное давление и ускоряет теплообмен.
Эффективное охлаждение позволяет не только стабилизировать работу усиленного БП, но и повысить его КПД за счёт снижения температурных потерь в полупроводниках.

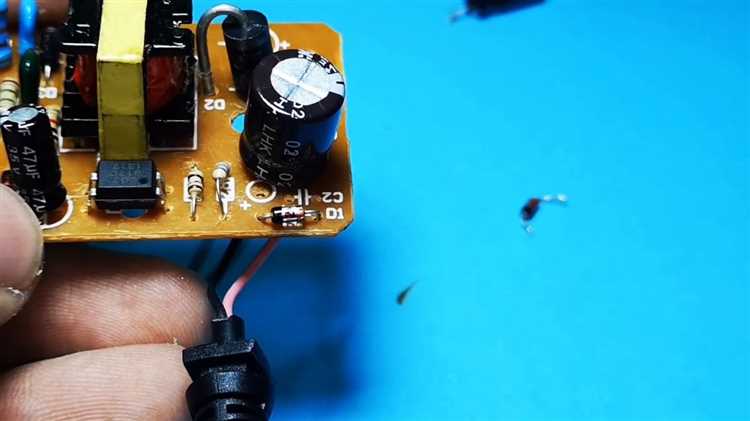

Переход на конденсаторы с высоким Ripple Current
Один из ключевых этапов увеличения мощности блока питания – замена выходных электролитических конденсаторов на модели с повышенным допустимым пульсирующим током (Ripple Current). Это позволяет снизить тепловую нагрузку на элементы, повысить стабильность напряжения и продлить срок службы устройства.
- Выбирайте конденсаторы с номинальным Ripple Current минимум на 30–50% выше, чем у оригинальных. Например, если в схеме установлен конденсатор с допустимым током 1.2 А (100 кГц, 105°C), заменяйте его на модель с 1.8–2.0 А при тех же условиях.
- Обратите внимание на серию конденсатора. Используйте серии Low ESR от признанных производителей: Panasonic FM, Nichicon HE, Rubycon ZLH. Они обеспечивают устойчивую работу при высоких токах и температуре.
- Температурный диапазон должен составлять не менее –40°C…+105°C. При модернизации под высокую нагрузку предпочтительнее использовать компоненты, рассчитанные на 125°C.
- Следите за габаритами: конденсаторы с высоким Ripple Current могут быть выше или шире стандартных, что может потребовать переработки компоновки платы.
- Не ориентируйтесь только на емкость. Конденсатор на 3300 мкФ с низким Ripple Current может быть менее эффективен, чем модель на 2200 мкФ с высоким. Главное – способность рассеивать пульсации тока.
- Проверяйте импеданс (ESR): низкое значение напрямую связано с высокими токами пульсации. Для выходного фильтра 12 В линии ESR не должен превышать 0.03 Ом.
Заменив штатные конденсаторы на версии с высоким Ripple Current, вы снижаете внутренние потери, минимизируете нагрев и повышаете устойчивость блока питания к кратковременным перегрузкам, что критично при увеличении выходной мощности.
Коррекция активного PFC под возросшую нагрузку
При увеличении мощности блока питания нагрузка на цепь активного корректора коэффициента мощности (PFC) возрастает пропорционально току входного выпрямителя. Для сохранения стабильности и эффективности коррекции необходимо перенастроить управляющий контур PFC с учетом новых параметров.
Рекомендуется пересчитать опорное напряжение ошибки (Vref) и параметры компенсационного контура: увеличивать емкость конденсаторов фильтра ошибки на 20-30% и снизить резисторы обратной связи на 10-15%, чтобы сохранить необходимый запас по фазовому сдвигу и не допустить автоколебаний при пиковых нагрузках.
Обязательно проверить токовые датчики и их усилители, чтобы обеспечить линейный выход при повышенных токах. Увеличение максимального порога ограничения тока на 10-20% поможет избежать ложных срабатываний защиты в моменты перегрузок.
Необходимо обеспечить эффективное тепловыделение на ключевых элементах PFC, так как рост тока приводит к повышенному нагреву дросселей и транзисторов. Рекомендуется использовать радиаторы с увеличенной площадью охлаждения и термопасты с теплопроводностью не ниже 3 Вт/(м·К).
Для контроля качества коррекции следует использовать осциллограф с измерением входного тока и напряжения, отслеживать коэффициент мощности, который должен оставаться выше 0,95 при нагрузке до 120% от номинала.
Пошаговое стресс-тестирование после апгрейда
Первым этапом запускайте блок питания без нагрузки в течение 5 минут, контролируя стабильность выходных напряжений с помощью мультиметра. Допустимое отклонение не должно превышать ±3% от номинала.
Далее подключите минимальную нагрузку, равную примерно 20% от максимальной мощности блока. Используйте нагрузочный резистор или тестовую нагрузку. Оставьте систему работать 10 минут, фиксируя температуру ключевых компонентов, которая не должна превышать 60°C.
После этого постепенно увеличьте нагрузку до 50%, контролируя напряжения на линиях +12В, +5В и +3.3В. Стабильность напряжений должна сохраняться без резких падений и скачков, погрешность не более ±5%.
Следующий шаг – полная нагрузка блока питания. Используйте специализированное программное обеспечение или аппаратные тесты, имитирующие пиковое потребление. Время теста – не менее 15 минут. При этом температура на радиаторах и вентиляторе не должна превышать 75°C, а обороты вентилятора должны автоматически увеличиваться для охлаждения.
Заключительный этап – проверка блока питания на пульсации и шумы. Используйте осциллограф с полосой пропускания не менее 20 МГц для измерения пульсаций выходных напряжений. Уровень пульсаций не должен превышать 1% от номинального напряжения.
По завершении тестирования обязательно проверьте защитные функции блока питания: короткое замыкание, перегрузку по току и перегрев. Для этого моделируйте данные ситуации и убедитесь в корректном срабатывании защит.
Вопрос-ответ:
Можно ли увеличить мощность блока питания компьютера без его замены?
Увеличение мощности блока питания без замены в большинстве случаев невозможно, так как его параметры заложены конструкцией и элементами внутри. Иногда можно улучшить стабильность работы, заменив внутренние конденсаторы или улучшив систему охлаждения, но реальное увеличение мощности требует установки более мощного блока.
Какие риски возникают при попытке повысить мощность существующего блока питания?
Попытки увеличить мощность блока питания, например, путем изменения элементов схемы, могут привести к перегреву, выходу из строя компонентов и даже короткому замыканию. Это опасно для самого блока и подключенного к нему оборудования. Кроме того, нарушение заводских характеристик обычно лишает гарантийного обслуживания.
Какие признаки указывают на то, что мощности блока питания недостаточно для компьютера?
Если блок питания не справляется с нагрузкой, компьютер может самопроизвольно выключаться или перезагружаться при интенсивной работе, наблюдаются проблемы с запуском, появляются шумы или перегрев. Также возможно нестабильное питание отдельных компонентов, что отражается в ошибках или снижении производительности.
Как правильно подобрать блок питания с большей мощностью для апгрейда компьютера?
При выборе блока питания следует учитывать суммарное энергопотребление всех компонентов: процессора, видеокарты, накопителей и периферии. Рекомендуется брать модель с запасом мощности около 20–30% от расчетного потребления, чтобы обеспечить стабильную работу и продлить срок службы блока. Также важно учитывать качество изготовления и наличие необходимых защит.
Влияет ли замена блока питания на общую производительность компьютера?
Замена блока питания на более мощный не повышает напрямую скорость работы процессора или видеокарты. Однако при недостаточной мощности старого блока система может работать нестабильно или снижать частоты компонентов для защиты, что ухудшает производительность. В таком случае новый блок питания обеспечивает стабильную работу и позволяет полностью раскрыть потенциал компонентов.
