Отсутствие заземления в системе электроснабжения – критическая проблема, способная привести к поражению электрическим током, повреждению оборудования и даже возгоранию. Проверка наличия заземления – это не формальность, а необходимый этап в обеспечении электробезопасности дома. Особенно важно проводить её при покупке вторичного жилья, после ремонта электропроводки или перед подключением мощной бытовой техники.
Для начала нужно определить, используется ли в доме трёхпроводная система (фаза, ноль, заземление) или только двухпроводная. Откройте распределительную коробку или розетку с защитным контактом. Если кабель содержит третий провод, окрашенный в жёлто-зелёный цвет – это потенциальное заземление. Однако наличие провода не гарантирует его правильное подключение к заземляющему контуру.
Простейший способ проверки – использование мультиметра. Установите его в режим измерения переменного напряжения. Один щуп подключите к фазному контакту розетки, второй – к предполагаемому заземляющему. При наличии заземления напряжение будет в пределах 220 В ±10%. При измерении между нулём и заземлением напряжение должно быть минимальным – не более 5 В. Если показания нестабильны или отсутствуют – заземление, скорее всего, не подключено или не функционирует.
Надёжный способ – использовать индикаторный тестер розеток с функцией проверки заземления. Он анализирует правильность подключения всех контактов и показывает ошибку в случае отсутствия или неправильного заземления. Такие устройства доступны в продаже и позволяют провести экспресс-диагностику без вскрытия электропроводки.
Если вы не уверены в корректности подключения или обнаружили подозрительные показания, целесообразно вызвать электрика с лицензией. Проверка сопротивления заземляющего контура требует специализированного прибора – мегомметра или моста Винстона – и проводится согласно требованиям ПУЭ и ГОСТ 50571.16-99. Самостоятельная установка заземления без проекта и согласования запрещена и может привести к аварийным ситуациям.

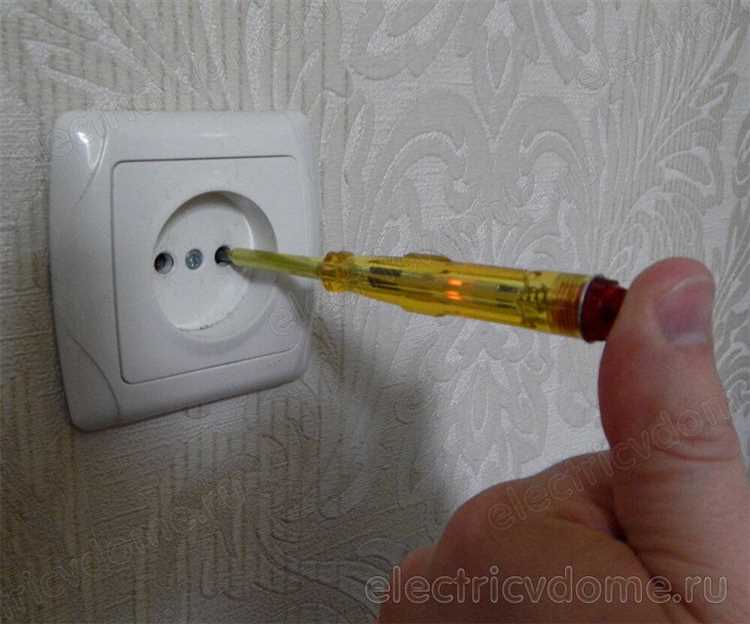

Как визуально определить наличие заземляющего проводника в розетке
Перед началом осмотра отключите питание соответствующей группы автоматов в электрощите. Проверьте отсутствие напряжения индикаторной отверткой.
Снимите внешнюю крышку розетки, открутив крепёжные винты. Внутри вы увидите три контакта: два боковых – фазный и нулевой, и один центральный (или верхний/нижний) – заземляющий. Он соединён с металлической рамкой розетки и, при наличии заземления, к нему должен быть подключён третий провод.
Заземляющий провод обычно имеет жёлто-зелёную изоляцию. Иногда используется провод без окраски (медный или алюминиевый), особенно в старых проводках, где заземление сделано по упрощённой схеме. Проверьте надёжность его подключения к клемме: провод должен быть зачищен, без следов окисления, прочно зажат винтом.
Если используется кабель с тремя жилами (например, ВВГнг 3×2.5), убедитесь, что третий провод не обрезан и не оставлен без подключения. Такое часто встречается в домах, где заземляющий контур предусмотрен, но не доведён до конца.
Дополнительно проверьте наличие металлического соединения между заземляющим контактом розетки и монтажной коробкой (если она металлическая). В современных установках коробка должна быть пластиковой, и соединение – только по проводу.

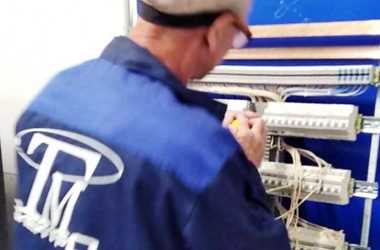

Какие приборы использовать для проверки заземления в домашних условиях
Точный результат даёт мегаомметр, применяемый для измерения сопротивления изоляции и заземляющего контура. Значение сопротивления заземления должно быть не более 4 Ом для домов с современными системами защиты. Измерения проводят при отключённой нагрузке и обесточенной сети.
Профессиональный способ – использование прибора типа М416 или его аналогов, предназначенного для прямого измерения сопротивления заземляющих устройств. Методика требует подключения вспомогательных электродов, которые размещаются на определённом расстоянии от контура заземления. Этот способ исключает влияние почвы и токов утечки на результат.
Дополнительно можно применять индикаторную отвертку с неоновой лампой для грубой проверки. При касании заземляющего контакта лампа не должна светиться. Если свечение есть – заземление отсутствует или подключено неправильно.
Как измерить сопротивление заземления мультиметром
Измерение сопротивления заземления мультиметром возможно только при использовании модели с функцией измерения сопротивления (омметра). Убедитесь, что мультиметр поддерживает измерения низких сопротивлений с точностью до сотых Ом.
Перед началом отключите питание в распределительном щите, чтобы исключить ложные показания. Найдите заземляющий проводник, обычно это жёлто-зелёный кабель, соединённый с заземляющим контуром или шиной.
Переведите мультиметр в режим измерения сопротивления (обычно обозначается как «Ω»). Один щуп подключите к заземляющему проводнику внутри электрощита, второй – к заземляющему штырю или металлическому контуру снаружи дома. Контакт должен быть надёжным и без оксидного налёта – при необходимости зачищайте металл до блеска.
Показание на дисплее мультиметра должно быть в пределах от 0,5 до 4 Ом. Если значение превышает 10 Ом – заземление неисправно или контакт с грунтом недостаточный. При показаниях свыше 20 Ом мультиметр может не отобразить точное значение, в таком случае потребуется специализированный прибор – мегаомметр или заземлемер.
Для повышения точности желательно проводить измерения в сухую погоду, избегая участков с бетонными основаниями, так как они искажают сопротивление за счёт влаги и солей. Также исключайте контакт с другими металлическими конструкциями, не связанными с заземлением.

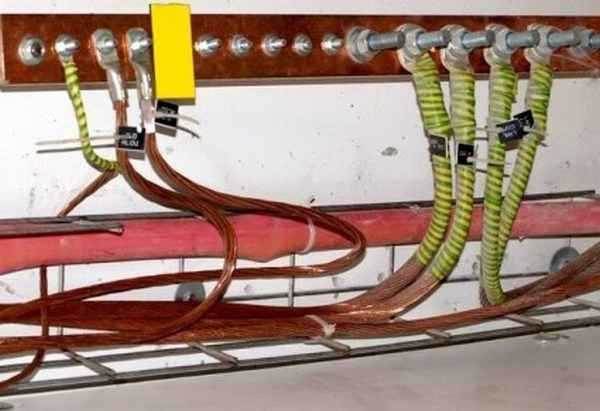

Как отличить рабочее заземление от декоративного
Декоративное заземление создаёт видимость безопасности, но не выполняет свою функцию. Рабочее – обеспечивает отвод тока в землю при пробое изоляции. Чтобы их различить, требуется физическая и электротехническая проверка.
- Проверка целостности цепи: мультиметром измерьте сопротивление между контактом заземления в розетке и «нулём». Значение должно быть менее 1 Ом. Если сопротивление высокое или отсутствует – это декоративное заземление.
- Контакт с контуром заземления: визуально проследите провод заземления. Он должен быть подключён к шине в электрощите, а та – к заземляющему проводнику, уходящему в землю (например, к металлическому штырю или контуру). Отсутствие этого соединения – признак имитации.
- Испытание токовой нагрузкой: используйте специальный тестер заземления (например, прибор Е6-24 или аналог). При включении нагрузки в сеть заземление должно отводить ток, в противном случае – оно фиктивное.
- Одножильные провода и нестандартные цвета: декоративное заземление часто подключают к неиспользуемым жилам кабеля или окрашивают вручную. Рабочее заземление должно быть выполнено отдельным жёлто-зелёным проводом, соответствующим ГОСТ.
- Наличие сопротивления между корпусами приборов: у всех приборов с металлическим корпусом сопротивление между заземляющими контактами должно стремиться к нулю. При измерении между двумя приборами более 1 Ом – заземление сомнительное.
Если есть сомнения, вызовите электрика с мегаомметром и документированным опытом измерений – это надёжнее любых визуальных проверок.
Что делать, если заземление отсутствует или не работает

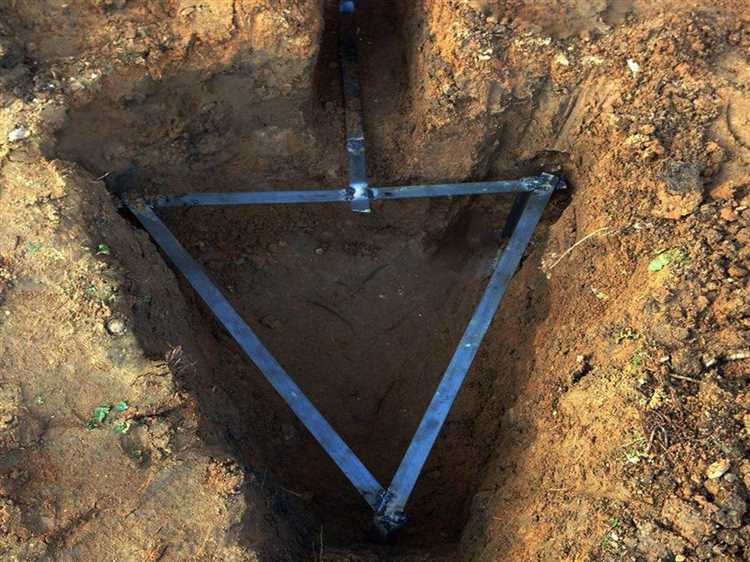

Если заземление отсутствует, необходимо установить его заново. Для частного дома это означает монтаж контура заземления: вертикальные стержни из оцинкованной стали забиваются в грунт на глубину не менее 2,5 метров, соединяются металлической полосой сечением не менее 40×4 мм² и подключаются к вводному щиту через медный провод сечением от 10 мм². Контур устанавливается на расстоянии минимум 1 метра от фундамента.
В многоквартирном доме любые работы по заземлению необходимо согласовывать с управляющей компанией. В старых зданиях часто используется система TN-C, где заземление отсутствует физически. Самостоятельное подключение к нулевому проводу недопустимо. Решение – установка УЗО (устройства защитного отключения) и разделение PEN-проводника на PE и N с обязательным подключением к главной заземляющей шине дома, если она предусмотрена.
Запрещено использовать водопроводные трубы, батареи и другие металлические конструкции в качестве заземления – это создает риск поражения током для других жильцов. Также неэффективны импровизированные «заземления» через розетку без должного подключения к земле.
Для проверки качества выполненного заземления измеряют сопротивление заземляющего устройства. Допустимое значение – не более 4 Ом для частных домов, не более 1 Ом для электроустановок до 1000 В. Измерения выполняются мегаомметром или специализированным прибором – омметром заземления.
При отсутствии опыта электромонтажных работ и соответствующего оборудования рекомендуется привлечение сертифицированного электрика. Ошибки в устройстве заземления приводят к скрытым рискам, неочевидным при визуальной проверке.

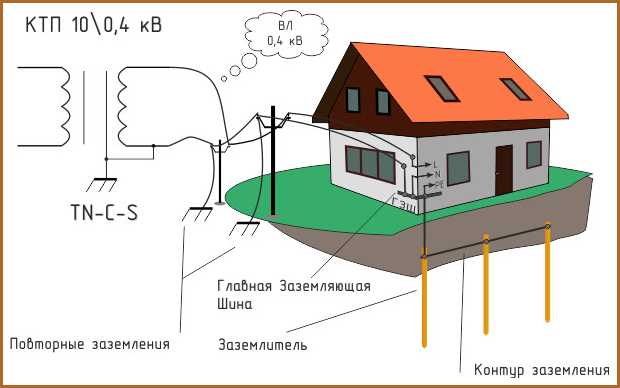

К кому обращаться для профессиональной диагностики заземления
Электротехнические лаборатории с сертифицированным оборудованием проводят комплексные измерения сопротивления заземляющего контура, проверку целостности проводников и соответствия нормам ПУЭ и ГОСТ. Они выдают официальный протокол испытаний, который может понадобиться для технической документации или страховых случаев.
Сервисные компании по электромонтажу с опытом в установке и обслуживании систем заземления предоставляют услуги диагностики и при необходимости корректируют конструкции. При выборе подрядчика обращайте внимание на наличие положительных отзывов, подтверждений квалификации сотрудников и официальных допусков.
Специалисты РЭС (районных электрических сетей) в ряде случаев проводят проверку заземляющих устройств для подключаемых объектов. Однако их услуги могут быть ограничены рамками сетевого контроля и не включать полный спектр измерений.
Перед заказом диагностики уточняйте перечень проводимых работ и используемое оборудование. Оптимально, если в договоре прописываются методы измерений и стандарты, по которым выполняется проверка. Это гарантирует точность результатов и объективность оценки состояния заземления.
Вопрос-ответ:
Какими способами можно проверить, есть ли заземление в квартире?
Проверить наличие заземления можно несколькими способами. Один из простых вариантов — использовать мультиметр, измеряя сопротивление между заземляющим контактом розетки и металлическими частями системы отопления или водопровода (если они заземлены). Также можно визуально осмотреть распределительный щит: в нем должен быть отдельный провод, идущий к заземляющему контуру. Важно соблюдать осторожность и при сомнениях обращаться к электрику.
Почему важно, чтобы в доме было правильное заземление?
Правильное заземление снижает риск поражения электрическим током при замыкании или неисправности оборудования. Оно помогает защитить бытовую технику от перегрузок и скачков напряжения. Без заземления при коротком замыкании корпус устройства может оказаться под напряжением, что опасно для здоровья и жизни людей.
Можно ли проверить заземление самостоятельно, не имея специальных инструментов?
Без приборов проверить качество заземления сложно, но можно сделать несколько проверок. Например, осмотреть розетки — у заземленных будет третий контакт. Можно попробовать подключить устройство с индикатором заземления (например, индикаторную отвертку). Однако точную диагностику может провести только специалист с профессиональным оборудованием, поэтому при сомнениях стоит вызвать электрика.
Что делать, если в доме отсутствует заземление?
Если заземление отсутствует, необходимо его организовать. Для этого устанавливают заземляющий контур — металлический проводник, вбитый в землю, соединённый с распределительным щитом. Такой монтаж требует расчёта и соблюдения норм безопасности. Лучше доверить эту работу профессионалам, так как неправильное заземление не только не защитит, но и создаст дополнительную опасность.
Как часто нужно проверять состояние заземления в жилом доме?
Проверять заземление рекомендуется при проведении капитального ремонта или замене электропроводки, а также примерно раз в несколько лет в рамках профилактического осмотра. В случае появления признаков неисправности — например, если бытовая техника часто выходит из строя или ощущается покалывание при прикосновении к металлическим корпусам — проверку нужно провести как можно скорее.
Как можно самостоятельно проверить, есть ли заземление в квартире без специального оборудования?
Проверить наличие заземления самостоятельно можно с помощью обычной отвертки-индикатора или мультиметра. Для этого нужно найти розетку, снять защитный щиток (если возможно) и проверить, есть ли контакт между заземляющим контактом розетки и металлической частью корпуса электроприбора. Если использовать отвертку-индикатор, то она должна загореться при прикосновении к заземляющему контакту. Также можно измерить напряжение между фазой и землей: при правильном подключении оно будет близко к нулю или значительно меньше, чем между фазой и нулем. Однако для полной уверенности лучше вызвать специалиста, так как неправильные действия могут быть опасны.
