Точный расчет сечения провода по его диаметру необходим для правильного выбора кабеля в электрических сетях. Диаметр жилы – основной физический параметр, позволяющий вычислить площадь поперечного сечения, что напрямую влияет на токовую нагрузку и тепловой режим провода.
Для круглой жилы сечение вычисляется по формуле S = π × (d/2)², где d – диаметр провода в миллиметрах, а S – площадь сечения в квадратных миллиметрах. Например, провод диаметром 2 мм имеет сечение около 3,14 мм², что соответствует стандартам для силовых кабелей малой мощности.
Знание точного сечения позволяет подобрать провода с необходимой нагрузочной способностью, снизить риск перегрева и обеспечить безопасность эксплуатации. В условиях практического применения удобно ориентироваться на типовые значения диаметров и соответствующих сечений, упрощая процесс выбора без сложных расчетов.
Как измерить диаметр провода для расчёта сечения
Для точного определения сечения провода важно измерить диаметр с максимальной точностью. Рекомендуется использовать штангенциркуль с точностью не менее 0,1 мм. Измерение проводят на чистом участке провода без изоляции.
Перед измерением проволоку необходимо очистить от загрязнений и обезжирить. Расположите провод ровно, без перегибов, чтобы избежать искажений диаметра. Замерять следует в нескольких точках с интервалом 1–2 см, затем вычислить среднее значение.
Если провод состоит из нескольких скрученных жил, измеряйте диаметр каждой жилы отдельно, затем рассчитывайте суммарное сечение по формуле S = π × (d/2)² × n, где d – диаметр одной жилы, n – количество жил.
При отсутствии штангенциркуля можно использовать микрометр. При использовании линейки измерение менее точное, допускается погрешность ±0,5 мм, что может существенно влиять на расчет сечения.
Измеренный диаметр переводят в площадь сечения по формуле S = π × (d/2)², где диаметр d выражен в миллиметрах, а площадь – в квадратных миллиметрах.
Формула расчёта площади поперечного сечения провода
Площадь поперечного сечения провода вычисляется по формуле площади круга, так как провод имеет круглое сечение:
S = π × (d / 2)², где
- S – площадь сечения в квадратных миллиметрах (мм²);
- d – диаметр провода в миллиметрах (мм);
- π – константа, приблизительно равная 3.1416.
Для упрощения расчетов часто используется формула с коэффициентом:
S = 0.7854 × d²
Где 0.7854 – результат деления π на 4.
- Измерьте точный диаметр провода микрометром или штангенциркулем.
- Подставьте полученное значение диаметра в формулу.
- Рассчитайте площадь, учитывая, что значение диаметра должно быть в миллиметрах.
Для многопроволочных жил площадь рассчитывается по сумме площадей всех отдельных проволок или по эквивалентному диаметру, если он известен.

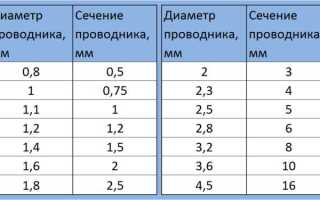

Таблицы соответствия диаметра и сечения провода
Сечение провода напрямую зависит от его диаметра, поскольку площадь круга рассчитывается по формуле S = π·(d/2)². Для быстрого определения сечения без сложных вычислений используются готовые таблицы соответствия.
Типичный диапазон диаметров проводов начинается от 0,5 мм до 50 мм. Например, провод диаметром 1,5 мм соответствует сечению около 1,77 мм², а диаметр 2,5 мм – примерно 4,91 мм². При выборе сечения важно учитывать именно реальное сечение жилы, а не только диаметр внешней оболочки.
Таблицы позволяют учитывать количество жил и их конфигурацию: для многожильных проводов суммируется площадь всех жил, что влияет на общий диаметр и сечение. Важно выбирать данные таблицы, соответствующие стандартам ГОСТ или международным нормам IEC, чтобы избежать ошибок в расчетах и обеспечить надежность электросети.
Использование таблиц сокращает время проектирования и монтажа, минимизирует риск перегрева и падения напряжения. Рекомендуется сверять данные с конкретным производителем, так как диаметр жилы может незначительно отличаться в зависимости от материала и способа изготовления.
Практическая рекомендация: при отсутствии точных измерений диаметра жилы лучше ориентироваться на таблицы, учитывающие максимально допустимую нагрузку для конкретного сечения, а не на приблизительные диаметры, чтобы гарантировать безопасность и долговечность проводки.

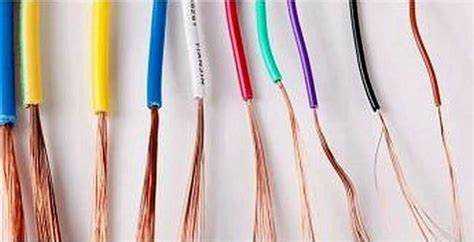

Особенности расчёта сечения для многожильных проводов
При расчёте сечения многожильного провода учитывается не только суммарное поперечное сечение всех жил, но и особенности конструкции. Диаметр многожильного провода определяется по эффективному диаметру, который немного больше геометрического из-за пространства между жилами и изоляцией.
Для точного определения сечения необходимо измерять диаметр одной жилы и количество жил, затем использовать формулу для площади круга с суммированием: S = n × π × (d/2)², где n – количество жил, d – диаметр одной жилы.
При расчёте токовой нагрузки учитывают повышенный тепловой эффект из-за взаимного нагрева жил, что может требовать увеличения сечения на 10-15% по сравнению с одножильным проводом такого же суммарного сечения.
Также важно учитывать тип скрутки и материал жил. Провода с многопроволочными жилами из меди имеют более высокую гибкость и меньшее сопротивление, но в технических нормативах допускается использовать поправочные коэффициенты для снижения риска перегрева.
При прокладке в пучках или в ограниченном пространстве расчёт сечения дополнительно корректируют с учётом коэффициента группового нагрева, который увеличивает необходимое сечение на 20-30%.
Влияние изоляции на измерение диаметра провода
Диаметр провода определяется по внешнему измерению, которое включает проводящую жилу и изоляционный слой. Изоляция может значительно искажать фактическое значение сечения жилы, если измерение проводится без её учета.
Толщина изоляции у разных типов провода варьируется от 0,2 до 1 мм, что при двойном измерении (с обеих сторон) может добавить 0,4–2 мм к диаметру. Например, у медного провода с жилой 2 мм и изоляцией толщиной 0,5 мм общий диаметр будет 3 мм, но измерение с учётом изоляции даст завышенное значение.
Для точного определения сечения необходимо измерять диаметр именно оголённой жилы. Если это невозможно, применяют корректирующие коэффициенты, основанные на типе и толщине изоляционного материала.
Изоляция из ПВХ, полиэтилена и резины имеет различную толщину и жесткость, влияя на точность измерений при механическом контакте с микрометром или штангенциркулем. Для упрощения измерений рекомендуется предварительно удалить изоляцию на контрольном участке или использовать метод оптического контроля с увеличением.
Использование приборов с глубиномером или специализированных инструментов позволяет исключить влияние изоляции. В полевых условиях измерения без снятия изоляции следует выполнять не менее чем в трёх точках с последующим усреднением и корректировкой по известным параметрам изоляции.
Погрешности при определении сечения по диаметру и их причины
Основная причина погрешностей при расчёте сечения провода по диаметру – неточность измерения диаметра. Даже отклонение в 0,1 мм приводит к значительной ошибке, поскольку площадь сечения вычисляется по формуле S = π·(d/2)², где ошибка масштабируется квадратом диаметра.
Неправильное использование измерительных инструментов, таких как штангенциркуль или микрометр, увеличивает разброс данных. Применение неподходящего инструмента или неправильный угол снятия замера вызывает систематическую ошибку. Рекомендуется проводить измерения в нескольких точках провода, особенно если он не имеет строго круглого сечения, и брать среднее значение.
Износ и деформация провода изменяют форму сечения. Для проволок с овальным или многогранным профилем определение диаметра одной мерой вводит значительные искажения. В таких случаях требуется замер нескольких диаметров и расчет усреднённой площади сечения.
Температурный фактор влияет на диаметр: при нагреве металл расширяется, что искажает измерения. Для точного определения необходимо учитывать температуру провода и проводить измерения при стандартных условиях или корректировать данные по коэффициенту теплового расширения.
Наличие изоляции или загрязнений на поверхности влияет на точность замеров. Перед измерением диаметр очищают, чтобы избежать завышения результатов. Для тонких проводов рекомендуется использовать микроскопические методы измерения для минимизации погрешностей.
Применение таблицы сечений в электромонтажных работах
При монтаже электропроводки точное определение сечения проводника по диаметру критично для обеспечения допустимого уровня нагрева и предотвращения потерь энергии. Таблица сечений позволяет быстро соотнести измеренный диаметр жилы с ее сечением, исключив ошибки при выборе кабеля для конкретной нагрузки.
Например, для подключения розеточной группы, рассчитанной на ток до 16 А, используется медный провод сечением 2,5 мм². По таблице видно, что такой сечению соответствует диаметр около 1,78 мм. Замер штангенциркулем позволяет подтвердить соответствие, особенно при отсутствии маркировки на кабеле.
При установке осветительных линий, где расчетный ток составляет до 10 А, допускается применение провода 1,5 мм². Диаметр такой жилы – около 1,38 мм. Использование меньшего сечения недопустимо, так как возрастает риск перегрева и последующего повреждения изоляции.
Таблица особенно полезна при реконструкции старой проводки, когда марка и сечение кабеля неизвестны. Измерив диаметр и сверив его с таблицей, можно оценить допустимую нагрузку и принять решение о необходимости замены.
При выборе алюминиевых проводов необходимо учитывать их меньшую проводимость по сравнению с медными. Так, для той же нагрузки потребуется большее сечение. Например, вместо медного провода 2,5 мм² используется алюминиевый сечением не менее 4 мм², с диаметром около 2,26 мм.
Использование таблицы исключает подбор «на глаз» и обеспечивает соответствие требованиям ПУЭ. Особенно важно это при прокладке кабеля в скрытых полостях, где доступ к проводке после монтажа ограничен.

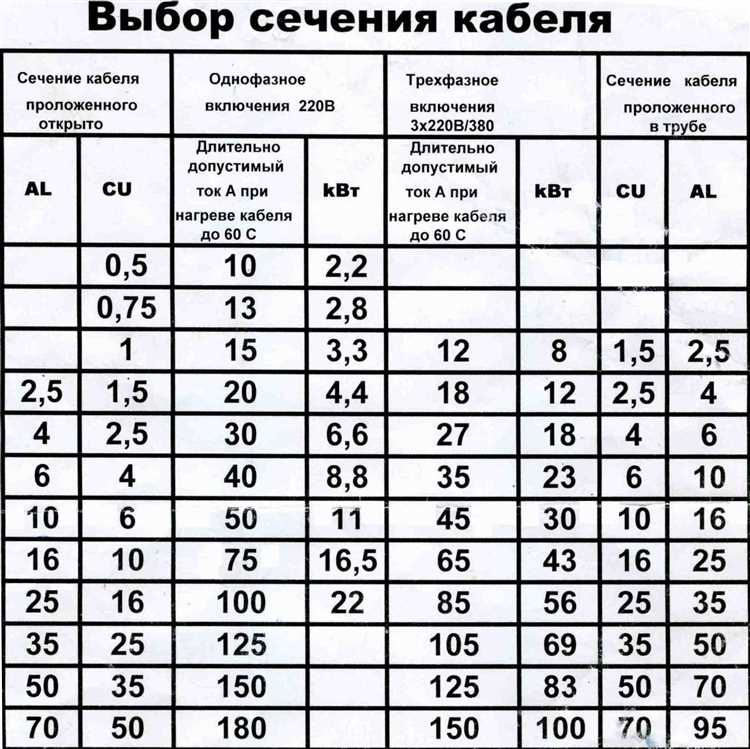

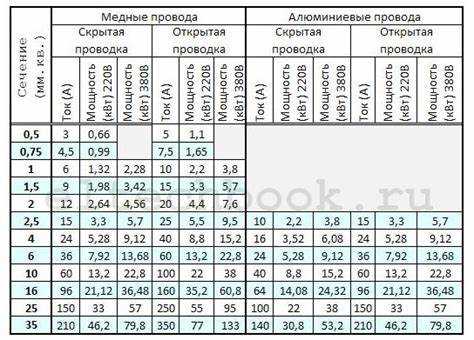

Как выбрать сечение провода для конкретных нагрузок по таблице
Для выбора сечения провода исходят из величины тока, потребляемого нагрузкой, и допустимого нагрева проводника. Оптимальное сечение подбирается по таблице, в которой указаны предельные токи для каждого диаметра медного или алюминиевого провода.
- Определи мощность нагрузки в ваттах или киловаттах. Например, для электроплиты мощностью 7 кВт.
- Определи напряжение сети: 220 В – для однофазной, 380 В – для трёхфазной нагрузки.
- Вычисли ток: I = P / U. Например, 7000 Вт / 220 В = 31,8 А.
- Найди в таблице ближайшее большее значение тока и соответствующее ему сечение. Для 32 А это 6 мм² для меди.
- Учитывай длину линии. Если длина более 20 метров, увеличивай сечение на один шаг (например, с 6 мм² до 10 мм²), чтобы компенсировать падение напряжения.
- Различай тип прокладки: в воздухе ток выше, чем при укладке в трубе или стене. Таблица указывает допустимые токи для разных условий.
Для алюминиевых проводов ток на 30% ниже, чем у медных того же сечения. Например, если для меди допустимо 27 А при 4 мм², то для алюминия – около 19 А.
Подключение мощных электроприборов (электроплиты, бойлера, зарядной станции) требует точного расчёта сечения, иначе перегрев вызовет оплавление изоляции или пожар.
Не допускается использование провода с меньшим сечением «на глаз». Всегда сверяйся с таблицей токовых нагрузок с учётом материала, способа укладки и длины кабеля.
Вопрос-ответ:
Как по диаметру жилы определить сечение провода без специальных приборов?
Для определения сечения провода по диаметру жилы можно воспользоваться простой формулой площади круга: S = π * (D/2)², где D — диаметр жилы в миллиметрах, а S — сечение в квадратных миллиметрах. Полученное значение можно сравнить с табличными данными. Однако при этом важно учитывать, что измерять нужно именно металлическую часть, без изоляции, и максимально точно, например, с помощью штангенциркуля. Это особенно полезно, когда маркировка провода стерта или отсутствует.
Зачем нужна таблица соответствия диаметра провода и его сечения?
Таблица помогает быстро определить, какое сечение соответствует определённому диаметру жилы, без необходимости производить расчёты вручную. Это удобно при подборе кабеля под определённую нагрузку или при проверке соответствия проводки проектной документации. Такая таблица особенно полезна электрикам, монтажникам и тем, кто занимается ремонтом проводки самостоятельно.
Почему сечение провода так важно при подборе кабеля для нагрузки?
От сечения провода зависит, какой ток он может безопасно проводить. Если выбрать слишком тонкий провод, он может перегреваться и даже вызвать пожар. При правильном подборе сечения провод не только выдержит нагрузку, но и обеспечит стабильную работу подключённого оборудования. Поэтому перед подключением всегда нужно сверяться с таблицей нагрузок и таблицей сечений.
Можно ли определить сечение многожильного провода по диаметру, как у одножильного?
У многожильного провода диаметр одной жилы не даёт полной картины. В этом случае нужно измерить диаметр одной жилки, посчитать их количество и использовать ту же формулу для площади, умножив её на число жил. Альтернативно — можно воспользоваться таблицей, в которой уже учтены стандарты на наиболее распространённые типы проводов.
Что делать, если полученное сечение не совпадает с ближайшими табличными значениями?
Если результат отличается от стандартных значений, скорее всего, измерение было неточным, либо провод нестандартный. В таких случаях лучше ориентироваться на ближайшее большее стандартное сечение — это безопаснее. Также можно дополнительно свериться с маркировкой на изоляции или уточнить характеристики у производителя, если это возможно.
