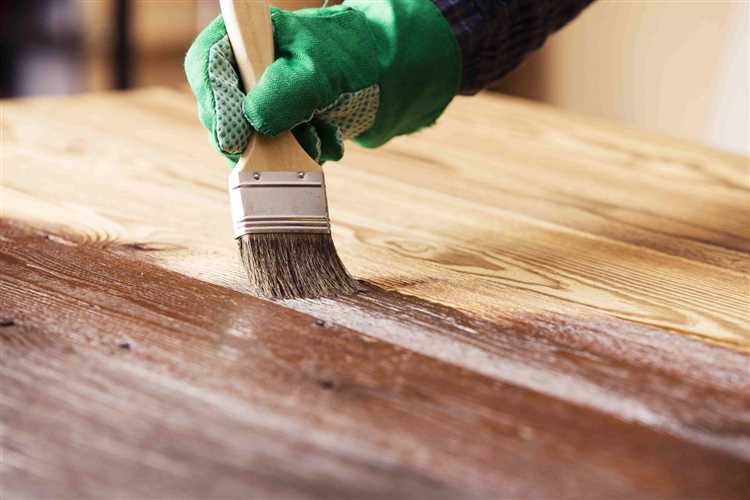

При выборе краски для деревянных поверхностей важным фактором является не только долговечность покрытия, но и скорость высыхания. Особенно это актуально при наружных работах, когда важно завершить процесс как можно быстрее. Некоторые виды красок, помимо быстрого высыхания, сохраняют отличные эксплуатационные характеристики и устойчивость к внешним воздействиям.
Акриловые краски для дерева становятся одним из лучших решений, если речь идет о скорости высыхания. Они сохнут на ощупь за 30-60 минут и полностью высыхают в течение 1-2 часов, в зависимости от толщины слоя и условий окружающей среды. Акриловые краски, на основе водной дисперсии, имеют низкий уровень запаха и не теряют своих качеств на протяжении нескольких лет эксплуатации.
Другим вариантом являются масляные краски, однако их время высыхания гораздо дольше – от 6 до 24 часов, что делает их менее удобными для срочных работ. В то же время, они обеспечивают отличную стойкость к влаге и механическим повреждениям, что идеально подходит для деревянных элементов, подвергающихся постоянным нагрузкам.
Для быстрой работы и хорошего результата лучше всего использовать полиуретановые эмали. Они быстро сохнут (около 1 часа для первого слоя) и обеспечивают твердое, устойчивое покрытие, которое сохраняет свои характеристики даже при воздействии воды и солнечных лучей. Такие краски идеально подходят для отделки оконных рам, дверей и других деревянных конструкций, которые подвергаются регулярным колебаниям температуры.
Как выбрать краску, которая быстро сохнет и подходит для дерева
Для древесины подходят краски, образующие прочное покрытие без деформации структуры материала. При выборе следует учитывать тип древесины, условия эксплуатации и требования к времени высыхания.
Оптимальны акриловые, алкидные и полиуретановые краски. Акриловые краски на водной основе высыхают за 30–60 минут при температуре +20 °C. Они не выделяют токсинов, подходят для внутренних работ и не изменяют текстуру дерева. Алкидные составы сохнут дольше – от 4 до 8 часов, но формируют более стойкое покрытие, устойчивое к влаге и истиранию. Полиуретановые краски – выбор для экстремальных условий. Время высыхания – от 1 до 3 часов, при этом они обеспечивают максимальную механическую прочность.
Выбирайте краску с указанием «для древесины» или «wood finish» – она имеет улучшенную адгезию к волокнистой поверхности. Уточняйте наличие добавок: ускорители сушки, УФ-фильтры и антисептики повышают срок службы покрытия. Важно обращать внимание на минимальную температуру нанесения – некоторые быстросохнущие краски теряют свойства ниже +10 °C.
Избегайте универсальных эмалей без указания конкретного назначения. Они часто не проникают в поры дерева, оставляя неравномерную пленку. Для наружных работ предпочтительны краски с высоким содержанием сухого остатка (от 60 %), что ускоряет образование защитной пленки и повышает укрывистость.
Перед покупкой проверьте наличие маркировки о соответствии ГОСТ или ISO – это гарантия стабильных характеристик и подтверждение данных о скорости высыхания.
Особенности акриловых красок для дерева и их время высыхания
Акриловые краски для дерева изготавливаются на водной основе с добавлением акриловых полимеров, обеспечивающих прочность покрытия. Они проникают в верхний слой древесины, формируя эластичную пленку, устойчивую к растрескиванию и воздействию ультрафиолета.
Для внутренних работ выбирают акриловые составы с низким содержанием ЛОС (летучих органических соединений). Они не имеют резкого запаха, быстро испаряются и не вызывают деформации древесины. Для фасадов применяются атмосферостойкие краски с добавками против плесени и грибка.
Время высыхания зависит от температуры и влажности воздуха, но при стандартных условиях (+20 °C, 50% влажности) акриловая краска высыхает на отлип за 30–60 минут. Полное высыхание и набор прочности происходят через 6–12 часов. Нанесение второго слоя допустимо после 1–2 часов, что ускоряет отделочные работы.
Чтобы сократить время высыхания, можно использовать принудительную вентиляцию или тепловентилятор, но важно избегать перегрева поверхности. Перед покраской древесину необходимо отшлифовать и обезжирить – это улучшит адгезию и равномерность нанесения.
Для наружного применения рекомендуется выбирать акриловые краски с добавлением силиконовых компонентов – они ускоряют испарение влаги и повышают влагостойкость. Покрытие сохраняет яркость цвета до 7–10 лет даже под прямыми солнечными лучами.
Где использовать масляные краски для быстрого высыхания на дереве
Масляные краски с ускоренным высыханием целесообразно применять при окраске уличных деревянных конструкций, таких как заборы, перголы, садовая мебель. Благодаря добавкам сиккативов, они формируют прочное покрытие за 6–12 часов при температуре от +15°C.
Внутри помещений масляные составы эффективно использовать на подоконниках, наличниках и дверных коробках, где требуется стойкость к истиранию и стабильность цвета. Предпочтение стоит отдавать краскам на алкидной основе с улучшенной формулой, обеспечивающей высыхание в течение одного дня без снижения адгезии.
В мастерских и цехах масляные краски оправданы при обработке деревянных элементов, предназначенных для дальнейшей сборки. Здесь важно выбирать составы, не склонные к растрескиванию при финишной сушке в камерах при температуре до +40°C.
При отделке лестничных перил и поручней, где повышенная нагрузка на поверхность, важно использовать быстросохнущие модифицированные масляные краски с добавками полиуретановых компонентов. Они обеспечивают устойчивость к механическим повреждениям и быстрое формирование защитной пленки за 8–10 часов.
Для реставрации мебели с деревянными вставками подходят масляные краски с тонкослойным покрытием, обеспечивающие равномерное высыхание и стойкость к перепадам влажности. Использовать их следует при хорошей вентиляции и стабильной температуре от +18°C до +22°C.
Влияние температуры и влажности на скорость высыхания краски
Температура и влажность воздуха существенно влияют на процесс полимеризации и испарения растворителей в красках для дерева. Нарушение оптимальных условий может привести к дефектам покрытия: растрескиванию, липкости или неравномерному цвету.
- При температуре ниже +10 °C большинство акриловых и алкидных красок высыхают в 2–3 раза медленнее, а в некоторых случаях вообще не достигают нужной прочности.
- Оптимальный температурный диапазон для окраски – от +18 до +25 °C. В этих условиях краска стабильно испаряет влагу или растворитель без перегрева поверхности.
- Температуры выше +30 °C ускоряют высыхание до 30%, но создают риск образования поверхностной пленки при сыром слое внутри. Это критично при работе с многослойными системами.
Влажность воздуха определяет скорость испарения воды или растворителя:
- При влажности выше 80% водоэмульсионные краски теряют способность высыхать равномерно – капли конденсата задерживают испарение, вызывая потёки и набухание древесины.
- Оптимальный уровень влажности – 40–60%. Он обеспечивает стабильное испарение и защиту от внутренней конденсации.
- При влажности ниже 30% ускоряется испарение, но возрастает риск микротрещин из-за пересушивания верхнего слоя.
Рекомендуется:
- Проводить окраску в помещении с контролируемым климатом или в безветренную сухую погоду.
- Избегать окрашивания в жаркие часы дня, особенно на прямом солнце.
- При повышенной влажности использовать краски с добавками, стабилизирующими процесс сушки.
Как правильно наносить краску для достижения минимального времени высыхания
Перед нанесением краски древесину необходимо тщательно отшлифовать наждачной бумагой зернистостью не ниже P180, чтобы обеспечить ровную поверхность и равномерное впитывание. Пыль удаляется сухой тряпкой или сжатым воздухом – остатки абразива замедляют высыхание.
Температура окружающей среды должна находиться в пределах 18–25 °C, влажность – не выше 65%. При пониженной температуре или высокой влажности сушка замедляется даже у быстросохнущих составов. Оптимально – использовать осушитель воздуха или работать в проветриваемом помещении с принудительной вентиляцией.
Перед покраской краску необходимо перемешать миксером на низких оборотах в течение 2–3 минут. Это позволяет равномерно распределить компоненты, особенно в акриловых и полиуретановых составах, где осадок может мешать быстрому высыханию.
Наносить краску следует тонким слоем, используя краскопульт с соплом 1,3–1,5 мм или валик с коротким ворсом. Толстый слой увеличивает время высыхания в 2–3 раза. Расход должен соответствовать рекомендациям производителя – обычно не более 100–120 г/м² для первого слоя.
Межслойная сушка проводится только после полной визуальной и тактильной фиксации высыхания – обычно от 20 до 60 минут в зависимости от типа краски. Принудительный обдув воздуха вентилятором ускоряет испарение растворителя без перегрева поверхности, чего следует избегать при использовании строительных фенов.
При нанесении двухкомпонентных составов (например, полиуретановых) важно точно соблюдать пропорции смешивания и использовать материал в течение заявленного «времени жизни». Перерасход отвердителя приводит к замедлению реакции и снижению прочности покрытия.
Не рекомендуется шлифовать между слоями, если производитель не указывает на это в инструкции – необоснованная абразивная обработка нарушает целостность подложки и ухудшает адгезию последующего слоя, что может увеличить время сушки.
Краски с добавлением отвердителей: как они влияют на скорость высыхания
Краски с отвердителями представляют собой двухкомпонентные системы, в которых химическая реакция между основой и отвердителем запускает полимеризацию. В отличие от однокомпонентных составов, такие краски не зависят от внешних условий (температуры, влажности) в той же степени и высыхают стабильно в заданное время.
Скорость высыхания зависит от типа отвердителя. Например, полиуретановые отвердители обеспечивают отлип уже через 20–30 минут при температуре 20°C, а полное отверждение наступает за 6–8 часов. Эпоксидные составы с аминными отвердителями требуют 4–6 часов до механической прочности, однако достигают максимальных свойств через 7 суток.
Выбор отвердителя должен соответствовать условиям эксплуатации. Для наружных работ предпочтительны ускоренные отвердители с добавками ускорителей, позволяющие наносить второй слой уже через час. При работе внутри помещений с низкой вентиляцией рекомендованы отвердители с минимальным содержанием летучих компонентов.
Важно точно соблюдать пропорции смешивания. Избыток отвердителя может привести к растрескиванию покрытия, а его недостаток – к неполному отверждению и липкости. Для повышения адгезии к древесине рекомендуется предварительное шлифование и обезжиривание поверхности, особенно при использовании высокореактивных составов.
Краски с отвердителями незаменимы при необходимости ускоренного ввода объекта в эксплуатацию, поскольку минимизируют время технологических пауз без потери стойкости покрытия к влаге, УФ-излучению и механическим нагрузкам.
Какие краски для дерева сохраняют свою стойкость после высыхания
Выбор краски для древесины зависит от условий эксплуатации: влажности, УФ-излучения, перепадов температур. Стойкость покрытия определяется составом связующего, типом растворителя и наличием защитных добавок.
- Акриловые краски – выдерживают воздействие влаги и ультрафиолета, не растрескиваются. Подходят для наружных и внутренних работ. Высыхают за 30–60 минут при температуре +20 °C.
- Алкидные краски – образуют плотную плёнку, устойчивую к механическим нагрузкам. Имеют отличную адгезию к деревянной поверхности. Высыхают за 6–8 часов, но сохраняют стойкость до 7 лет даже при внешней отделке.
- Полиуретановые краски – применяются для мебели и напольных покрытий. Обеспечивают максимальную прочность и устойчивость к истиранию. Сохнут 2–4 часа, полное отвердение – до 24 часов.
- Масляные краски – уступают современным аналогам по стойкости к УФ-лучам, но обеспечивают глубокое проникновение в структуру дерева. Высыхают от 12 до 48 часов, подходят для неотапливаемых помещений.
- Эпоксидные составы – устойчивы к химическим веществам, влагонепроницаемы, подходят для экстремальных условий. Сохнут около 6 часов, окончательная прочность достигается через 7 суток.
Для максимальной стойкости важно использовать грунтовку, совместимую с типом краски. Также желательно наносить не менее двух слоёв с межслойной шлифовкой.
Что делать, если краска сохнет слишком долго или не сохнет вообще
Если краска по дереву не высыхает в течение заявленного времени (обычно от 30 минут до 4 часов для водно-дисперсионных составов), необходимо определить причину. Начните с проверки условий: при температуре ниже +10°C и влажности выше 80% высыхание замедляется в несколько раз. Увеличьте вентиляцию, включите тепловентилятор или строительный фен на безопасном расстоянии 30–40 см от поверхности.
Если использована краска на алкидной основе, удлинение времени сушки может быть связано с устареванием состава – проверьте дату производства. Просроченные материалы теряют реактивные свойства. Также важно, чтобы древесина была сухой: содержание влаги свыше 20% блокирует полимеризацию.
При нанесении слишком толстого слоя краска не высохнет равномерно. Удалите чрезмерное покрытие шпателем, дайте поверхности подсохнуть и нанесите краску повторно тонким слоем, используя валик или распылитель.
Если краска вовсе не высыхает спустя 12–24 часов, полностью удалите её с помощью смывки и шлифовки. Повторное окрашивание проводите проверенным свежим составом, предварительно протестировав его на небольшом участке.
Для ускорения сушки можно добавить в краску специальные катализаторы (добавки-ускорители), совместимые с её типом. Например, сиккативы подходят для масляных и алкидных составов, но не применимы к акриловым краскам.
Вопрос-ответ:
Какая краска по дереву подходит для быстрого ремонта мебели в помещении?
Для быстрой покраски мебели внутри помещения хорошо подходит акриловая краска на водной основе. Она быстро сохнет — обычно в течение 20–30 минут на отлип и полностью за несколько часов. У неё нет резкого запаха, она не токсична, что делает её удобной для использования в жилых помещениях. При этом акрил образует прочную плёнку, которая хорошо держится на древесине и не выцветает со временем.
Существует ли краска, которая быстро высыхает и при этом не требует дополнительного лакирования?
Да, существуют краски с добавлением полиуретана. Они образуют прочное покрытие с блеском или матовостью, которое не требует дополнительного слоя лака. Такие краски высыхают в течение 1–2 часов, а полное отверждение занимает около суток. Они устойчивы к истиранию и воздействию влаги, поэтому хорошо подходят для поверхностей, которые активно используются.
Можно ли использовать алкидную краску для дерева, если нужна быстрая сушка?
Алкидные краски чаще всего сохнут дольше, чем акриловые — около 8–12 часов. Однако существуют быстрыхсохнущие модификации, в состав которых добавлены специальные ускорители. Такие варианты можно применять, если необходима повышенная износостойкость и работа ведётся на открытом воздухе. Но для срочных работ в помещении они подходят хуже из-за запаха и времени высыхания.
Какая краска лучше подойдёт для детской деревянной мебели: быстро сохнущая и безопасная?
Для детской мебели рекомендуется использовать акриловые краски на водной основе, сертифицированные как безопасные для детей. Они быстро высыхают, практически не пахнут и не содержат токсичных растворителей. Некоторые из них имеют маркировку «для детских игрушек», что подтверждает их соответствие санитарным нормам. После высыхания покрытие становится гладким и легко очищается от загрязнений.
Можно ли использовать быстро сохнущую краску для дерева на улице, чтобы не потерялась прочность?
Да, можно. Для наружных работ подойдут акрилатные краски, предназначенные для фасадных и деревянных элементов. Они хорошо переносят перепады температуры, осадки и ультрафиолет. Такие краски высыхают быстрее масляных и алкидных, примерно за 1–2 часа на отлип. Важно, чтобы в их составе были добавки против грибка и плесени, особенно если древесина будет подвергаться влаге.
Загрузка...
