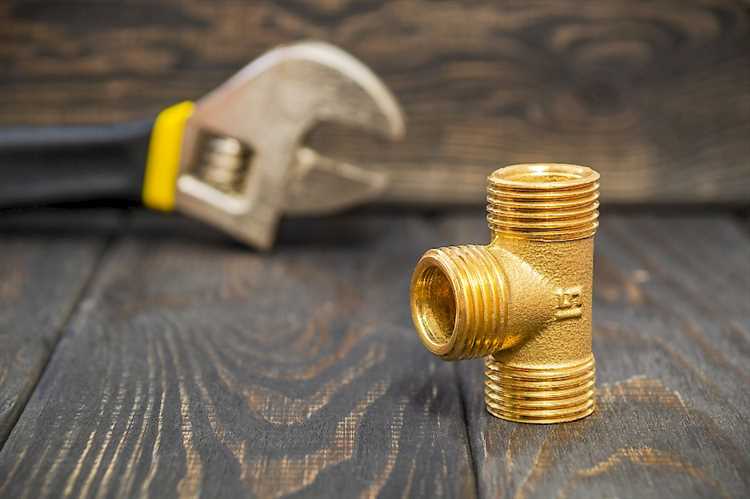

Какая резьба используется в сантехнике

Резьбовые соединения в сантехнике обеспечивают герметичное и разборное соединение труб и фитингов. Вид резьбы напрямую влияет на прочность, устойчивость к давлению и простоту монтажа системы. В бытовых и промышленных условиях применяются различные типы резьбы, включая цилиндрическую (G), коническую (R, Rc), метрическую (M) и специализированные варианты, например, американский стандарт NPT.

Цилиндрическая резьба обозначается как G и соответствует стандарту ISO 228. Она используется для соединений с прокладкой, где уплотнение достигается не за счёт резьбовой части, а за счёт резинового или фторопластового уплотнителя. Такой тип резьбы чаще всего применяется в соединениях смесителей, фильтров и арматуры.

Коническая резьба – R (наружная) и Rc (внутренняя) – стандартизована по ISO 7-1. Благодаря сужению резьбы по длине обеспечивается самоуплотнение по металлу, что делает её устойчивой к высокому давлению и перепадам температуры. Этот тип предпочтителен в системах с агрессивной средой и в магистральных трубопроводах.

Метрическая резьба обозначается как M и чаще встречается в машиностроении, но в сантехнике используется для крепежа и нестандартных соединений. При работе с ней важно учитывать шаг и профиль витка, так как метрическая резьба не совместима с трубной.

Выбор типа резьбы должен основываться на параметрах рабочей среды: температуре, давлении, типе уплотнения и требованиях к разборности узла. Для герметизации применяются ленты ФУМ, пасты и льняные волокна, однако эффективность уплотнения напрямую зависит от соответствия типа резьбы конкретному применению.

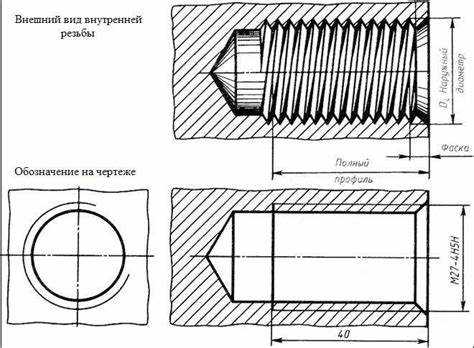

Как отличить метрическую резьбу от дюймовой при подборе фитингов

Метрическая резьба обозначается в миллиметрах и имеет угол профиля 60°. Пример маркировки: M20×1.5, где 20 – наружный диаметр, 1.5 – шаг резьбы. При измерении шаг определяется расстоянием между витками в миллиметрах.

Дюймовая резьба обозначается в дюймах и используется преимущественно в трубных соединениях. Обозначения: G1/2, R3/4. Угол профиля – 55°. Шаг измеряется количеством витков на дюйм (TPI), например: 14 витков на дюйм у G1/2.

Для точного определения резьбы используют резьбомеры: метрический показывает шаг в миллиметрах, дюймовый – количество витков. Также можно измерить диаметр: у метрической резьбы он соответствует числу в маркировке, у дюймовой – отличается из-за номинальных значений, не совпадающих с фактическими размерами.

Если нет инструмента, полезно знать: метрическая резьба редко применяется в сантехнических трубах; почти все бытовые фитинги с внутренней/наружной трубной резьбой – дюймовые. У дюймовых резьб уплотнение часто выполняется по резьбе с помощью фум-ленты или пакли, у метрических – через уплотнительное кольцо или фаску.

Наблюдайте за формой витков: у дюймовой они чуть округлее и глубже, у метрической – симметричны и имеют более острый профиль. При сомнении – сверяйтесь с каталогами производителей, где указываются точные параметры фитингов.

Применение конической резьбы NPT в водопроводных системах

Коническая резьба NPT (National Pipe Thread) используется в водопроводных системах для обеспечения плотного соединения без применения уплотнительных прокладок. Угол наклона боковой поверхности составляет 1°47′24″, что обеспечивает механическое самоуплотнение при закручивании.

Соединения NPT применимы при монтаже металлических труб, фитингов и переходников в системах подачи холодной и горячей воды, особенно в условиях, где отсутствует постоянное давление. За счёт конической формы резьбы достигается высокий уровень герметичности, особенно при использовании герметика на основе ПТФЭ (фум-лента или паста).

При монтаже важно соблюдать допустимое усилие затяжки. Перетяжка может привести к растрескиванию фитинга или нарушению резьбы. Рекомендуется использовать калиброванные ключи и соблюдать момент, указанный производителем, особенно при работе с латунными и пластиковыми элементами.

Резьба NPT несовместима с трубной цилиндрической резьбой BSPT без переходников. Неправильное сочетание может привести к утечкам. При проектировании необходимо учитывать стандарты ANSI/ASME B1.20.1, регламентирующие параметры резьбы NPT.

Для предотвращения коррозии на стальных резьбовых участках следует применять антикоррозионные покрытия или использовать оцинкованные компоненты. В системах питьевого водоснабжения допустимо использовать NPT-соединения только из сертифицированных для пищевых целей материалов.

Роль цилиндрической трубной резьбы BSPP в резьбовых соединениях

Цилиндрическая трубная резьба BSPP (British Standard Pipe Parallel) применяется в сантехнических соединениях, где требуется высокая герметичность без деформации соединяемых элементов. Резьба соответствует стандарту ISO 228 и имеет строго параллельный профиль с углом 55°, что обеспечивает точное сопряжение при монтаже.

• Номинальные размеры BSPP выражаются в дюймах, но не соответствуют фактическому наружному диаметру трубы. Например, BSPP 1/2″ имеет внешний диаметр около 20,955 мм.
• Основная герметизация достигается за счёт использования уплотнительного кольца или шайбы, размещаемой между торцом фитинга и сопрягаемой поверхностью, а не за счёт заклинивания витков резьбы.
• Внутренняя резьба BSPP обычно обозначается как G, например, G1/2, а наружная – как внешняя цилиндрическая BSPP. Обозначение G свидетельствует о соответствии ISO 228.
• Часто используется в соединениях с плоским торцом, где важно исключить осевое усилие на уплотнительный элемент и сохранить точную геометрию.
• Оптимальна для разъёмных соединений, где требуется многократная сборка без повреждения резьбы или уплотнений.

Рекомендуется применять BSPP при работе с нержавеющими трубами, латунными фитингами и в условиях, где недопустимо использование ленты ФУМ или паст для герметизации резьбы. Совместимость с широким спектром уплотнительных материалов делает BSPP универсальной для систем водоснабжения, сжатого воздуха и гидравлики до 160 бар.

• При монтаже важно обеспечить строгое прилегание уплотнителя к торцу – непараллельность приводит к утечкам.
• Не допускается использование BSPP в системах, где требуется самогерметизирующаяся коническая резьба, например, BSPT или NPT.

Какие типы уплотнения используются с различными видами сантехнической резьбы

Для цилиндрической (BSPP) резьбы, которая не предназначена для герметизации по виткам, обязательно применение дополнительных уплотнителей. Чаще всего используют плоские прокладки из паронита, резины или фторопласта, устанавливаемые между сопрягаемыми торцами фитингов.

Коническая резьба (BSPT или NPT) обеспечивает частичную герметизацию за счёт плотного ввинчивания, однако для надёжности применяется уплотнительная лента ФУМ (фторопластовый уплотнительный материал) или паста с последующим наматыванием льна. Лен требует предварительной подготовки: намотка по часовой стрелке с равномерным натяжением и нанесением уплотнительной пасты для предотвращения разбухания и гниения.

Для резьбовых соединений с метрической резьбой, применяемых в сантехнике реже, уплотнение обеспечивается резиновыми кольцами (O-Ring), установленных в специально обработанных фасках. Они эффективны при наличии прецизионной обработки поверхностей и стабильного осевого прижима.

При монтаже пластиковых фитингов с наружной резьбой на металлические элементы запрещено использовать паклю – только ФУМ-лента или герметик на основе анаэробного клея. Анаэробные герметики обеспечивают химическое соединение витков и устойчивость к вибрациям, но требуют сухих и обезжиренных поверхностей при нанесении.

Уплотнительные нити из ПТФЭ (например, Loctite 55) применимы для любого типа металлической резьбы. Их преимущество – возможность точной регулировки соединения после затяжки без потери герметичности. Они не требуют дополнительных смазок, не разрушаются от термических колебаний и устойчивы к большинству химикатов.

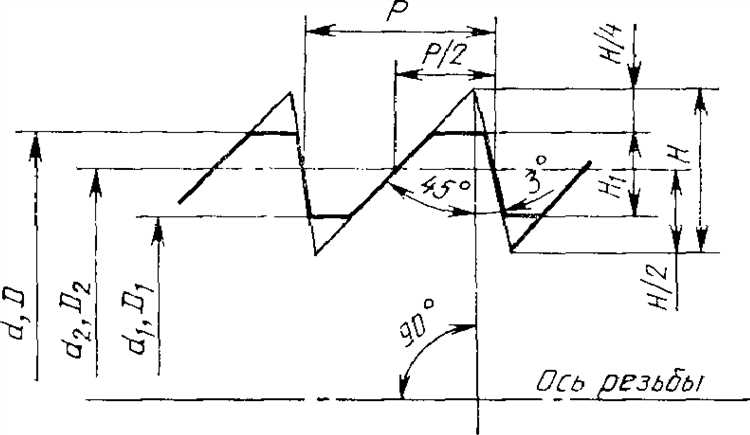

Как определить шаг и диаметр резьбы на трубах при ремонте

Чтобы определить шаг, воспользуйтесь резьбомером: приложите его к виткам и подберите пластину, точно совпадающую с профилем. Если инструмента нет, измерьте расстояние между 10 витками и разделите результат на 10 – это и будет шаг в миллиметрах.

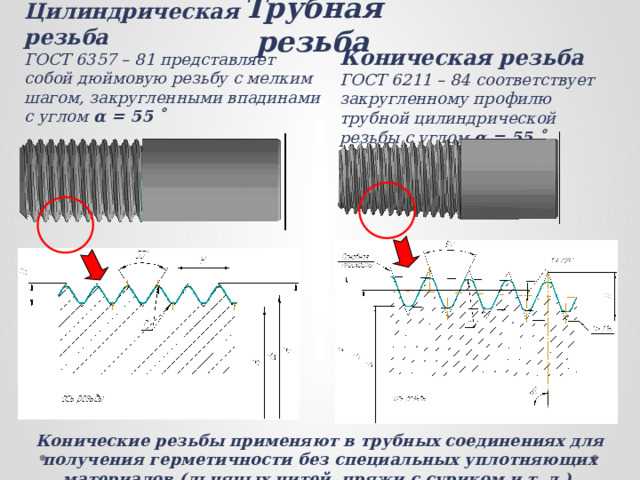

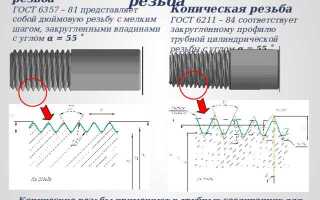

Для сантехники наиболее распространены трубные резьбы G (BSP) и конические R (BSPT). Визуально коническая резьба сужается к концу, цилиндрическая – ровная по всей длине. Ошибка в типе приведёт к утечкам даже при плотной затяжке.

Диаметр трубной резьбы не соответствует фактическому наружному диаметру трубы. Например, у резьбы G 1/2 дюйма наружный диаметр составляет 20,955 мм, а у G 3/4 – 26,441 мм. Важно сверяться с стандартными значениями:

Перед покупкой фитинга или муфты измерьте как диаметр, так и шаг, затем сверьте с таблицей. Подходящий элемент должен совпадать по обоим параметрам, иначе соединение не обеспечит герметичности.

Чем отличается внутренняя резьба G от внешней резьбы R на практике

Резьбы G и R применяются в сантехнике для создания герметичных соединений, но имеют принципиальные конструктивные и функциональные отличия, влияющие на выбор и монтаж.

• Тип резьбы и направление:
  • Резьба G – цилиндрическая внутренняя (ISO 228-1), используется на муфтах, переходниках, фитингах.
  • Резьба R – коническая наружная (ISO 7-1), применяется на трубах и штуцерах, обеспечивает плотное врезание в уплотнитель.
• Герметичность соединения:
  • Внутренняя резьба G не обеспечивает герметичности сама по себе, требует дополнительного уплотнителя (лента ФУМ, пакля, прокладка).
  • Внешняя резьба R за счет конического профиля обеспечивает плотное механическое врезание в уплотнитель и частично самоуплотнение при затяжке.
• Особенности монтажа:
  • Резьба G строго по размеру, не допускает деформации резьбовых поверхностей при затяжке.
  • Резьба R требует осторожности – чрезмерная затяжка может повредить коническую часть и вызвать протечки.
• Области применения:
  • Резьба G чаще используется в сборных элементах, где требуется быстрое соединение с прокладками.
  • Резьба R применяется для трубных соединений, где важна высокая прочность и герметичность без дополнительного уплотнения.

Для надежности соединений рекомендуется:

1. Для внутренней резьбы G всегда применять качественные уплотнители, учитывая давление и температуру в системе.
2. При использовании резьбы R контролировать усилие затяжки и избегать перекручивания, особенно на пластиковых и тонкостенных деталях.
3. Не смешивать резьбы G и R без соответствующих переходников, так как несовпадение профилей приводит к течам и механическим повреждениям.

Влияние стандарта резьбы на выбор переходников и адаптеров

Резьба в сантехнических соединениях стандартизирована по нескольким основным типам: метрическая (ISO), дюймовая трубная (BSP) и американская национальная (NPT). Ошибочный подбор переходника из-за несоответствия стандарта приводит к протечкам и снижению надежности соединения.

BSP – наиболее распространённый стандарт в Европе и России. Он включает прямую резьбу (G) и коническую (R). Переходники с прямой резьбой требуют применения уплотнительных прокладок, конические – обеспечивают герметичность за счет самого конуса. При выборе адаптера нужно чётко различать тип, так как соединения BSP и NPT не взаимозаменяемы без специальных переходников.

NPT широко применяется в Северной Америке. Его коническая резьба имеет угол 60°, тогда как BSP – 55°. Использование NPT-переходника с BSP резьбой приведет к неплотности и быстрому износу уплотнительных материалов.

Метрическая резьба встречается в современных сантехнических фитингах, особенно в комбинированных системах. Для переходников важно точно соблюдать шаг и диаметр резьбы, иначе соединение будет нестабильным. Применение метрических адаптеров к трубной резьбе требует дополнительного контроля размеров и уплотнений.

Рекомендация: всегда сверяйте маркировку и технические характеристики переходников с документацией на оборудование. При сомнениях используйте специализированные переходники, обеспечивающие компенсацию разницы стандартов, или проконсультируйтесь с профессионалами. Уплотнительные материалы должны соответствовать типу резьбы и рабочим условиям, иначе герметичность будет нарушена.

Вопрос-ответ:

Какие виды резьбы чаще всего применяются в сантехнических соединениях?

В сантехнике обычно используют два основных типа резьбы: цилиндрическую и коническую. Цилиндрическая резьба сохраняет одинаковый диаметр по всей длине, обеспечивая герметичное соединение за счет уплотнительных материалов. Коническая резьба сужается к концу, что позволяет добиться плотного соединения при закручивании. Кроме того, в зависимости от стандарта, резьбы бывают метрическими, дюймовыми и трубными, каждый из которых подходит для определённых условий эксплуатации.

Почему важно правильно выбирать тип резьбы для сантехнических деталей?

Выбор подходящего типа резьбы влияет на надежность и долговечность соединения. Например, если использовать цилиндрическую резьбу без подходящего уплотнения, может возникнуть протечка. Коническая резьба сама по себе обеспечивает плотность, но требует аккуратного монтажа, чтобы не повредить детали. Неправильный выбор резьбы может привести к проблемам с герметичностью, поломкам и сложностям при ремонте.

Чем отличаются метрическая и дюймовая резьбы в сантехнических системах?

Метрическая резьба имеет размеры, указанные в миллиметрах, и применяется преимущественно в системах, сделанных по европейским стандартам. Дюймовая резьба использует дюймы и чаще встречается в американских изделиях. Они отличаются не только размером шага и диаметром, но и формой профиля резьбы. Из-за этих различий соединения с разными стандартами не совместимы без переходников.

Как определить, какой тип резьбы используется на фитинге или трубе?

Для определения типа резьбы можно использовать специальные измерительные инструменты — резьбомеры. Они позволяют точно измерить шаг и диаметр резьбы. Кроме того, визуально можно обратить внимание на угол профиля и форму резьбы: метрическая резьба имеет треугольный профиль с углом 60°, а трубная коническая — с углом около 55°. Если измерительных приборов нет, можно свериться с технической документацией или обратиться к специалистам.

Какие материалы уплотнителей лучше использовать с разными видами резьбы?

Для цилиндрической резьбы обычно применяют лен с пастой или фторопластовую ленту, которые обеспечивают герметичность и предотвращают коррозию. Коническая резьба часто не требует дополнительного уплотнения, но при необходимости можно использовать тонкую ленту ФУМ. В некоторых случаях используют специальные уплотнительные прокладки из резины или силикона, особенно если соединения подвергаются вибрациям или высоким температурам. Выбор уплотнителя зависит от типа соединения, материалов труб и условий эксплуатации.

Какие основные типы резьбы применяются в сантехнических соединениях и чем они отличаются?

В сантехнике чаще всего используют две группы резьб: метрическую и трубную. Метрическая резьба характеризуется равномерным шагом и профильной формой, она применяется в деталях, где важна точность и плотное соединение. Трубная резьба бывает двух видов — цилиндрическая и коническая. Цилиндрическая сохраняет одинаковый диаметр по всей длине, а коническая постепенно сужается, что позволяет создавать уплотнение без дополнительных уплотнителей. Важно понимать, что выбор зависит от конкретной задачи: например, для трубопроводов чаще используется коническая трубная резьба, так как она обеспечивает надежное герметичное соединение под давлением.

Как правильно определить тип резьбы на сантехнической детали, чтобы подобрать подходящие соединители?

Определение резьбы начинается с измерения диаметра и шага ниток. Для этого используют специальные инструменты — резьбомеры и штангенциркули. Сначала измеряют наружный диаметр резьбы, затем с помощью резьбомера определяют шаг — расстояние между соседними нитками. Также важно обратить внимание на профиль резьбы: он может быть треугольным, прямоугольным или с другими формами. В случае сантехники профиль обычно треугольный. Если инструментов нет под рукой, можно сравнить резьбу с уже известными стандартами или проконсультироваться в специализированном магазине. Такой подход помогает избежать ошибок при подборе фитингов и уплотнителей.
