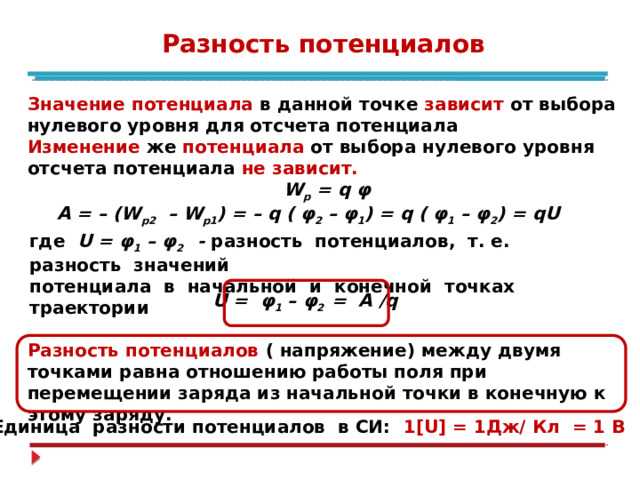

От чего зависит разность потенциалов между двумя заряженными пластинами

Разность потенциалов между двумя параллельными пластинами прямо пропорциональна напряжённости электрического поля и расстоянию между ними: U = E · d. При фиксированной напряжённости увеличение расстояния приводит к линейному росту потенциала. Это критично при проектировании конденсаторов, где требуется строгое соответствие между геометрическими параметрами и электрическими характеристиками.

При постоянной разности потенциалов увеличение расстояния между пластинами вызывает уменьшение напряжённости поля: E = U / d. Это используется, например, при калибровке сенсоров, основанных на отклике к изменению поля, или при регулировании силы воздействия на заряженные частицы в ускорителях.

При размещении диэлектрика между пластинами эффективная разность потенциалов изменяется в зависимости от диэлектрической проницаемости материала: U’ = U / ε. Для увеличения ёмкости и управления распределением заряда подбираются материалы с высокой ε, особенно в микроэлектронных компонентах.

Точное измерение разности потенциалов требует стабильного источника напряжения, экранирования внешних электромагнитных полей и контроля над микроскопическими отклонениями в параллельности пластин. Даже небольшие механические смещения могут привести к неоднородности поля и, как следствие, к ошибкам в вычислениях или измерениях.

Как влияет расстояние между пластинами на разность потенциалов

Разность потенциалов между двумя параллельными пластинами прямо пропорциональна расстоянию между ними при постоянной напряженности электрического поля. Это следует из выражения V = E·d, где V – разность потенциалов, E – напряженность поля, d – расстояние между пластинами. При фиксированном источнике напряжения увеличение расстояния снижает напряженность поля, поскольку E = V/d, и наоборот.

При практическом использовании, например в конденсаторах, уменьшение зазора между пластинами при неизменной разности потенциалов увеличивает ёмкость устройства, так как C = ε·S/d, где C – ёмкость, ε – диэлектрическая проницаемость, S – площадь пластин. Однако чрезмерное уменьшение расстояния может привести к пробою изоляции, особенно при высоких напряжениях.

Для стабильной работы систем с фиксированной разностью потенциалов важно сохранять равномерность расстояния. Даже незначительные отклонения в зазоре влияют на однородность электрического поля, создавая локальные области с завышенной напряженностью, что повышает риск электрических разрядов.

Оптимальный выбор расстояния определяется требуемыми параметрами поля и изоляции. Например, при напряжении 1000 В безопасное расстояние между оголёнными пластинами в воздухе должно составлять не менее 1 мм, исходя из пробойного напряжения воздуха около 3 кВ/мм.

Роль материала диэлектрика в формировании разности потенциалов

Материал диэлектрика непосредственно влияет на величину разности потенциалов между пластинами конденсатора через свою диэлектрическую проницаемость ε. Чем выше значение ε, тем сильнее материал ослабляет электрическое поле внутри объёма между пластинами, что позволяет при заданном заряде уменьшить разность потенциалов.

Например, использование диэлектрика с ε = 2 (полистирол) приведёт к удвоению ёмкости по сравнению с вакуумом, а с ε = 10 (например, танталовые оксиды) – к десятикратному увеличению ёмкости, что уменьшает потенциал при том же заряде. Таким образом, выбор материала влияет на параметры устройства не опосредованно, а напрямую через изменение электрического поля.

При постоянной разности потенциалов плотность электрического смещения D сохраняется, а величина напряжённости E уменьшается обратно пропорционально ε. Это уменьшение E и приводит к снижению энергии поля, снижая вероятность пробоя.

Для задач, где критична стабильность потенциала, предпочтительны материалы с минимальной температурной зависимостью ε, например, кремний или керамические композиты. Избегать следует органических полимеров при высоких напряжениях, поскольку их ε нестабильна и подвержена деградации.

Рекомендация: при проектировании систем с фиксированной разностью потенциалов выбирать диэлектрики с высокой стабильностью ε, низкой проводимостью и высоким электрическим пробоем. Это обеспечит надёжную и точную работу без искажений потенциалов и паразитных токов.

Как изменение площади пластин влияет на распределение потенциала

Площадь пластин напрямую влияет на ёмкость плоского конденсатора, выражаемую формулой: C = ε₀εS/d, где ε₀ – электрическая постоянная, ε – диэлектрическая проницаемость среды, S – площадь одной пластины, d – расстояние между пластинами. При увеличении площади S ёмкость растёт, а при фиксированном заряде Q разность потенциалов U = Q/C уменьшается.

При заданном напряжении между пластинами, увеличение площади не изменяет величину потенциала, но влияет на равномерность его распределения. Расширение поверхности снижает плотность краевых эффектов, уменьшая искажения поля по краям. Это особенно важно при моделировании однородного поля в лабораторных установках.

При малой площади значительная часть электрического поля сосредоточена у краёв, что приводит к нелинейному распределению потенциала. При увеличении площади по сравнению с межэлектродным расстоянием (условие: S ≫ d²) распределение становится более равномерным, что критично при калибровке точных измерительных приборов.

Рекомендуется использовать пластины с площадью не менее чем в 100 раз большей площади поперечного сечения межэлектродного зазора для получения отклонения от идеального распределения менее 1%.

Связь между зарядом на пластинах и разностью потенциалов

Разность потенциалов между пластинами конденсатора напрямую зависит от величины заряда, накопленного на них. Эта связь выражается через ёмкость по формуле:

• U = Q / C, где U – разность потенциалов, Q – заряд, C – ёмкость конденсатора.

При фиксированной ёмкости увеличение заряда приводит к пропорциональному росту напряжения. Это линейная зависимость, характерная для идеального плоского конденсатора.

Ёмкость C в свою очередь определяется как:

• C = ε₀εS / d, где ε₀ – электрическая постоянная, ε – диэлектрическая проницаемость среды между пластинами, S – площадь пластин, d – расстояние между ними.

Изменение любого из этих параметров влияет на величину U при заданном Q:

1. Увеличение расстояния между пластинами (d) уменьшает ёмкость и увеличивает разность потенциалов.
2. Увеличение площади пластин (S) повышает ёмкость и снижает напряжение при том же заряде.
3. Введение диэлектрика с высокой ε снижает напряжение за счёт роста ёмкости.

Для точных измерений разности потенциалов при известных Q и C необходимо учитывать утечку заряда и неоднородность поля, особенно при больших расстояниях между пластинами.

Использование закона Гаусса для расчёта разности потенциалов

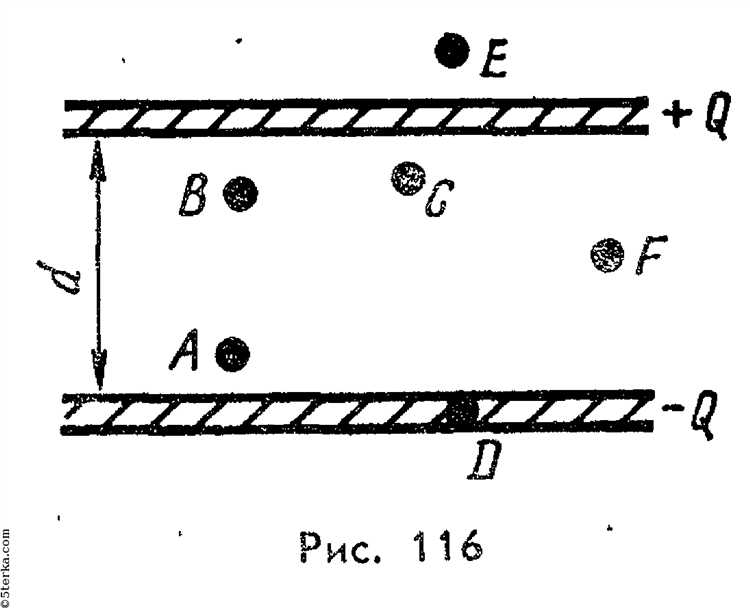

Для двух параллельных проводящих пластин, заряженных противоположно и находящихся на расстоянии \( d \), расчёт разности потенциалов основан на определении напряжённости электрического поля между ними. Закон Гаусса позволяет определить электрическое поле \( E \), вызванное поверхностной плотностью заряда \( \sigma \), как \( E = \frac{\sigma}{\varepsilon_0} \), где \( \varepsilon_0 \approx 8{,}85 \cdot 10^{-12} \, \text{Ф/м} \) – электрическая постоянная.

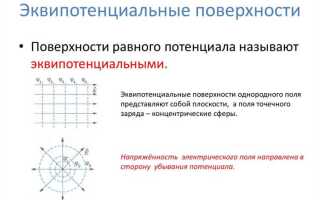

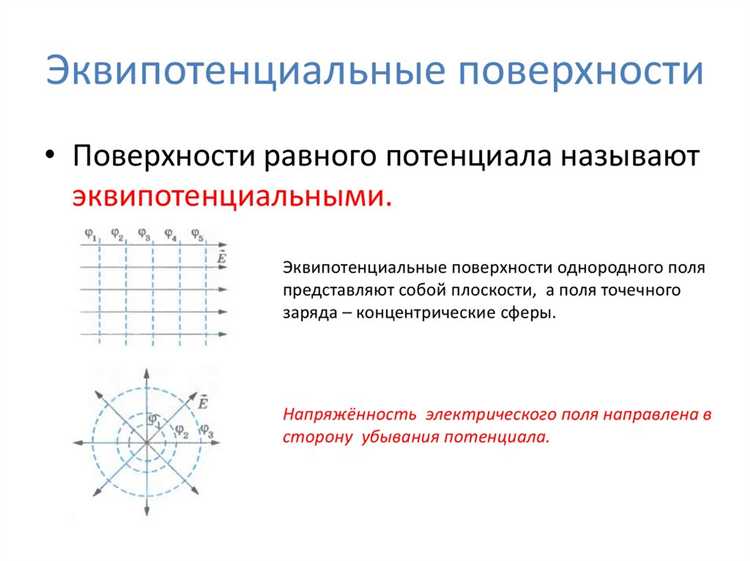

Предполагая, что поле между пластинами однородно, разность потенциалов \( \Delta V \) можно выразить как произведение напряжённости поля на расстояние между пластинами: \( \Delta V = E \cdot d \). Подставляя выражение для \( E \), получаем: \( \Delta V = \frac{\sigma}{\varepsilon_0} \cdot d \).

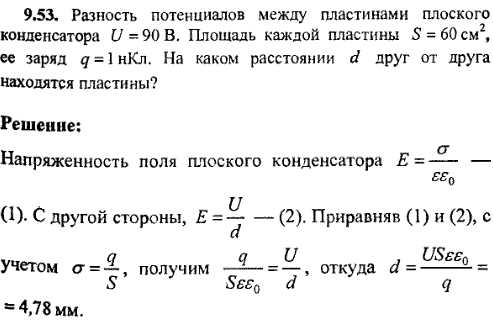

Если известен заряд \( Q \), нанесённый на одну из пластин, и площадь пластины \( A \), то \( \sigma = \frac{Q}{A} \), и формула принимает вид: \( \Delta V = \frac{Q \cdot d}{\varepsilon_0 \cdot A} \). Это позволяет напрямую связать параметры системы с разностью потенциалов без необходимости численного интегрирования.

Важно учитывать, что полученные выражения справедливы только при условии, что пластины достаточно велики, чтобы краевые эффекты были пренебрежимо малы, а расстояние между ними – существенно меньше размеров пластин.

Как измерить разность потенциалов между пластинами на практике

Для точного измерения разности потенциалов между двумя металлическими пластинами применяют вольтметр с высоким входным сопротивлением или цифровой мультиметр в режиме измерения постоянного напряжения.

1. Подготовьте пластины: очистите поверхности от оксидов и загрязнений, чтобы обеспечить стабильный контакт и исключить паразитные переходные сопротивления.
2. Подключите измерительные щупы вольтметра непосредственно к пластинам. Контакт должен быть плотным, желательно использовать крокодильчики или зажимы для устойчивости соединения.
3. Убедитесь, что источник питания, создающий потенциал, стабилен и имеет известное напряжение. При отсутствии внешнего источника проверьте наличие заряда на пластинах с помощью высокоомного прибора.
4. Снимайте показания вольтметра после установления устойчивого состояния цепи, через 5-10 секунд, чтобы исключить влияние емкостных эффектов и паразитных токов.
5. При измерениях в условиях высокой влажности или пыли используйте изолирующие держатели для щупов и избегайте касания пластин руками.

• Рекомендуемый диапазон измеряемого напряжения: от 0,01 В до нескольких сотен В, в зависимости от используемого оборудования.
• Входное сопротивление вольтметра должно быть не менее 10 МОм для минимизации утечки тока и искажения результатов.
• При работе с высокими напряжениями используйте разделительные трансформаторы или гальваническую развязку для безопасности.
• Записывайте результаты с указанием времени и условий измерений для последующего анализа зависимости.

Влияние заземления одной из пластин на потенциал между ними

Заземление одной из пластин создает фиксированную точку с потенциалом, равным нулю. В результате разность потенциалов между пластинами становится равной абсолютному значению потенциала второй пластины. При этом потенциал незаземленной пластины определяется источником питания и емкостью конденсатора, формируемого пластинами.

Если пластина без заземления подключена к источнику с напряжением U, а другая – заземлена, потенциал между ними будет строго равен U, без смещения относительно земли. Это упрощает измерения и позволяет избежать дрейфа потенциала из-за накопленных зарядов или паразитных токов.

Практически, заземление снижает вероятность возникновения наведенных помех и электростатических зарядов на корпусе, что стабилизирует величину измеряемой разности потенциалов. Рекомендуется использовать заземление при высокочувствительных измерениях и при наличии металлических корпусов, способных экранировать поле.

При отсутствии заземления обе пластины могут накапливать заряд, изменяя реальный потенциал и искажая данные. Это особенно критично при высокоомных измерительных цепях и при использовании электроизмерительных приборов с внутренним сопротивлением, превышающим 10⁷ Ом.

Таким образом, заземление одной из пластин обеспечивает стабильность и точность измерений, снижая влияние внешних электромагнитных факторов и повышая воспроизводимость результатов.

Зависимость разности потенциалов от внешнего электрического поля

Разность потенциалов между двумя пластинами прямо пропорциональна напряжённости приложенного внешнего электрического поля. При постоянном расстоянии d между пластинами потенциал U рассчитывается по формуле U = E × d, где E – величина электрического поля, выражаемая в В/м.

Для увеличения разности потенциалов рекомендуется увеличить напряжённость поля или расширить расстояние между пластинами, однако рост d ограничен условиями конструкции и устойчивостью диэлектрика к пробою. Значения поля свыше 10⁶ В/м требуют применения специальных материалов и технологий для предотвращения электрического пробоя.

Экспериментально установлено, что линейная зависимость сохраняется в диапазоне от 10³ до 10⁶ В/м. При меньших значениях погрешности измерений возрастают, при больших – появляются нелинейные эффекты, связанные с ионизацией среды и изменением характеристик диэлектрика.

Для точного контроля разности потенциалов рекомендуется использовать источники стабильного напряжения и минимизировать влияние внешних шумов, так как колебания поля непосредственно влияют на величину U. В приборах с высокими требованиями к стабильности потенциала стоит предусмотреть экранирование и температурную компенсацию.

Вопрос-ответ:

Почему разность потенциалов между двумя пластинами изменяется при изменении расстояния между ними?

Разность потенциалов напрямую зависит от расстояния между пластинами, так как электрическое поле, создаваемое между ними, распределяется в объеме между пластинами. Чем больше расстояние, тем слабее становится поле при постоянном заряде на пластинах, поэтому разность потенциалов возрастает. Это связано с тем, что напряжение — это произведение силы электрического поля на длину пути, по которому оно действует.

Как влияет материал пластин на величину разности потенциалов между ними?

Материал пластин влияет главным образом на распределение зарядов на поверхности. Если пластины выполнены из проводника, заряды могут свободно перераспределяться, обеспечивая равномерное поле между пластинами. В случае диэлектрических материалов или загрязненных поверхностей распределение зарядов может быть менее равномерным, что влияет на фактическую разность потенциалов. Однако при прочих равных условиях материал сам по себе не меняет основную формулу зависимости разности потенциалов от геометрии и расстояния между пластинами.

Можно ли изменить разность потенциалов, не меняя расстояния между пластинами? Если да, то как?

Да, изменить разность потенциалов, не меняя расстояния, возможно. Для этого можно изменить величину заряда на пластинах или их поверхность, например, увеличить площадь пластин, что изменит емкость системы. Также изменение среды между пластинами, например, введение диэлектрика, меняет электрическую проницаемость, что влияет на напряжение. Кроме того, подключение внешнего источника напряжения изменит разность потенциалов независимо от расстояния.

Почему при увеличении площади пластин меняется разность потенциалов при фиксированном расстоянии между ними?

Увеличение площади пластин при сохранении расстояния влияет на емкость системы — способность аккумулировать заряд. При большей площади при том же количестве заряда напряженность поля между пластинами уменьшается, что приводит к снижению разности потенциалов. Иными словами, большая площадь позволяет распределить заряд на более широкую поверхность, уменьшая напряжение между пластинами.
