Чередование фаз в трехфазной сети что это такое

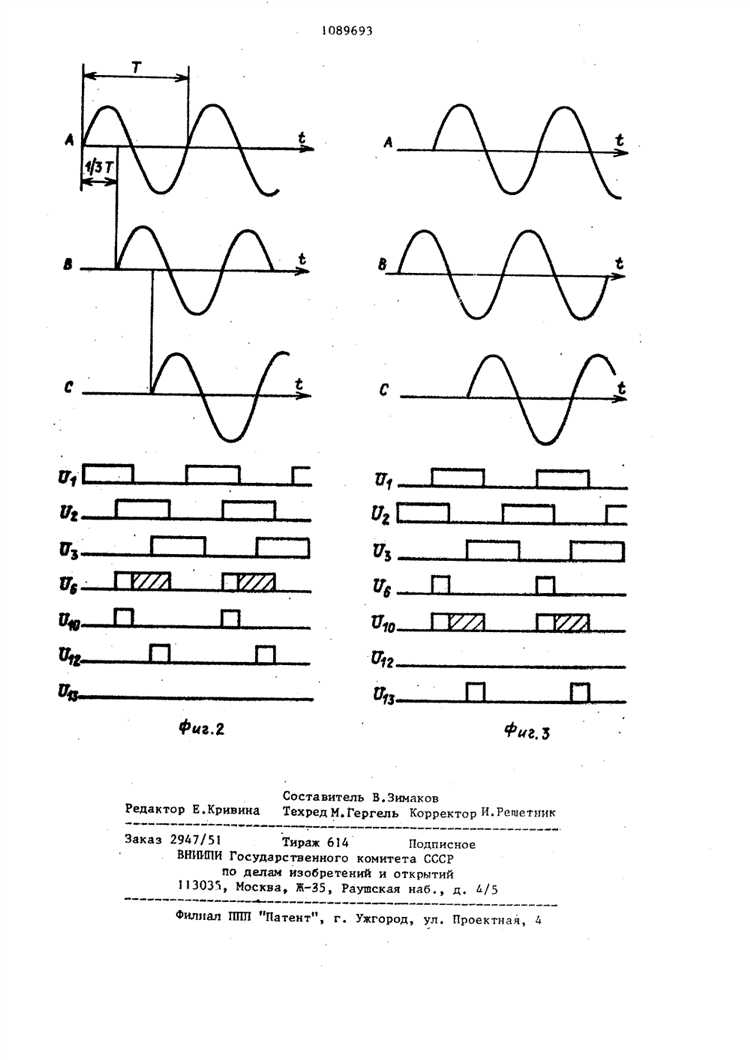

Чередование фаз – это строго определённый порядок следования фазовых напряжений в трехфазной электрической системе: A–B–C. Этот порядок критичен для корректной работы синхронных и асинхронных электродвигателей, поскольку направление вращения ротора напрямую зависит от фазировки. Неверное подключение может вызвать реверс вращения, что влечёт за собой поломку механизмов, выход из строя насосов, компрессоров и конвейеров.

В сетях с напряжением 380/220 В неправильное чередование фаз особенно опасно при пуске оборудования с направленной механикой. К примеру, при запуске насосной станции с перепутанными фазами возможно обратное вращение крыльчатки, что ведёт к снижению давления и перегреву двигателя. Поэтому на стадии пусконаладки необходимо проверять фазировку с помощью фазоиндикаторов или специального реле контроля чередования фаз.

Реле контроля чередования фаз выполняет две ключевые функции: проверяет правильность подключения и блокирует подачу напряжения на нагрузку при ошибке. Применение этих устройств особенно рекомендовано в системах с автоматическим управлением, где нет возможности вручную проконтролировать фазировку при каждом запуске.

Регламентированная проверка фазировки должна выполняться при каждом подключении оборудования к новой сети, а также после проведения ремонтных работ. Игнорирование этой процедуры увеличивает риск аварийной остановки производства и повреждения дорогостоящей техники. Особенно это важно на объектах с высокой степенью автоматизации, где от устойчивости фазы зависит точность работы приводов и систем управления.

Как определить правильное чередование фаз при подключении оборудования

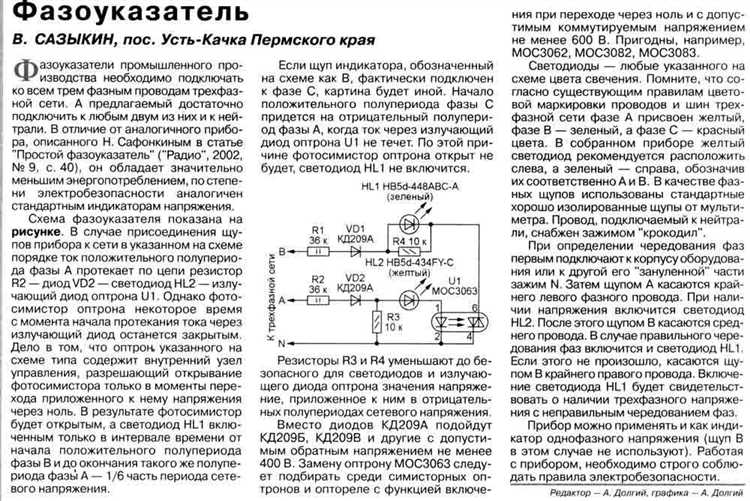

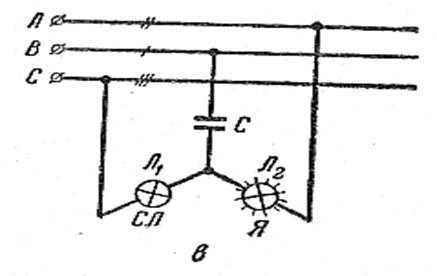

Для точного определения чередования фаз используют фазоуказатели – специальные приборы, которые показывают направление вращения фазного вектора. Один из распространённых типов – индукционный фазоуказатель, в котором диск вращается по или против часовой стрелки в зависимости от порядка фаз.

Перед подключением оборудования к трехфазной сети подключите фазоуказатель к трём фазам и зафиксируйте направление вращения. При правильном чередовании фаз стрелка или диск устройства должны вращаться по часовой стрелке. Если направление обратное – необходимо поменять местами любые две фазы.

Без фазоуказателя возможно использовать электродвигатель малой мощности. Кратковременно подайте питание и определите направление вращения ротора. Если оно противоположно требуемому – поменяйте местами любые два фазных провода и повторите проверку.

Никогда не подключайте оборудование без предварительной проверки порядка чередования фаз. Нарушение порядка может вызвать реверс вращения двигателя, блокировку компрессора, перегрев и выход из строя оборудования.

После установки фазы следует зафиксировать их порядок маркировкой на клеммах или кабелях, чтобы избежать ошибок при последующем обслуживании или замене оборудования.

Что происходит при нарушении чередования фаз в электродвигателях

Нарушение чередования фаз в трехфазных электродвигателях приводит к изменению направления вращения ротора. Это особенно критично для оборудования с жёсткой механической связью, например, насосов, вентиляторов, транспортеров. Обратное вращение может вызвать гидроудар, перегрев, разрушение лопаток и поломку валов.

Асинхронные двигатели с короткозамкнутым ротором при неправильной последовательности фаз могут запуститься в противоположную сторону без увеличения пускового тока, что делает нарушение малозаметным при пуске. Однако, в установках с направленными моментами вращения это может привести к мгновенной аварии.

При неправильном чередовании фаз у синхронных электродвигателей запуск невозможен: они либо не развивают крутящий момент, либо останавливаются после кратковременного вращения. Это часто сопровождается срабатыванием защит, но в некоторых случаях происходит перегрев обмоток из-за попыток запуска.

Для предотвращения таких ситуаций применяются фазовые реле контроля последовательности, обеспечивающие блокировку пуска при нарушении порядка подключения. Рекомендуется использовать такие устройства на всех критически важных механизмах. Также важно проверять чередование фаз после проведения любых электромонтажных работ или обслуживания питающей сети.

Методы проверки чередования фаз с помощью тестеров и индикаторов

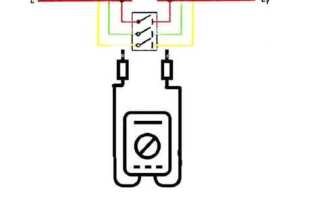

Для точного определения порядка чередования фаз применяются специализированные устройства – фазовые индикаторы и тестеры. Наиболее распространённые из них – электронные и электромеханические приборы с визуальной или цифровой индикацией.

Электронные фазовые тестеры определяют последовательность фаз с высокой точностью. Подключение производится к трём фазным проводам. На дисплее отображается порядок: A-B-C или A-C-B. Большинство моделей оснащены индикатором направления вращения фаз и автоматической защитой от неправильного подключения.

Механические индикаторы применяются в условиях, где недоступно питание. Внутри корпуса находится стрелочный механизм, приводимый в движение электромагнитными силами. Направление вращения стрелки указывает на правильное или обратное чередование фаз. Такие устройства устойчивы к перепадам температур и пыли, но менее точны по сравнению с цифровыми аналогами.

Проверка с использованием универсального мультиметра невозможна – приборы общего назначения не фиксируют направление вращения полей. Использование неподходящих средств создаёт риск неправильного подключения электродвигателей, особенно с асинхронным приводом, чувствительным к последовательности фаз.

Рекомендация: перед подключением трёхфазного оборудования проверку чередования необходимо выполнять при каждом новом включении, особенно при работах с временными или переносными линиями питания. Надёжность и точность проверки гарантируют только сертифицированные фазовые индикаторы, соответствующие требованиям ГОСТ 28249-93.

Роль чередования фаз в системах автоматического ввода резерва (АВР)

Нарушение чередования фаз при переключении на резервный ввод в системах АВР приводит к некорректной работе трехфазного оборудования: асинхронные двигатели изменяют направление вращения, трансформаторы могут перегреваться, а частотно-регулируемые приводы выходят из строя. Особенно критично это для систем, где резервное питание поступает от дизель-генератора с ручной или автоматической синхронизацией фаз.

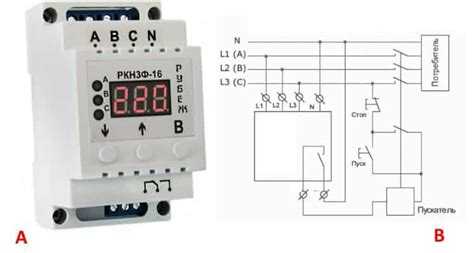

Для исключения риска неправильного чередования фаз при срабатывании АВР, необходимо реализовать аппаратный контроль фазового порядка. Применяются фазоуказатели и реле контроля порядка чередования фаз, такие как РПЧФ-3 или РПФ-02, которые автоматически блокируют подачу питания при неправильном подключении.

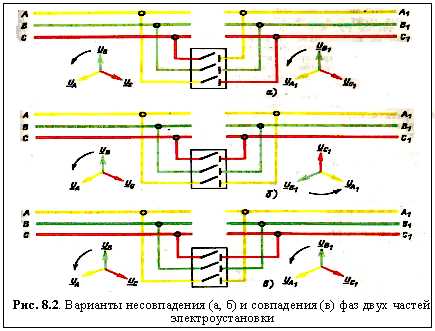

Надежная работа АВР невозможна без предварительной синхронизации фаз по напряжению, частоте и порядку чередования. Перед подачей резервного напряжения должно производиться фазосверка, особенно при параллельной работе источников питания. В системах с более чем двумя вводами необходимо реализовать приоритетность с учетом фазового соответствия каждого источника.

Рекомендуется применять логические модули АВР с функцией адаптивной настройки по фазовому признаку. Это исключает ложное переключение и минимизирует время восстановления питания. В случае частого срабатывания АВР важно проводить регулярную проверку схем подключения на всех участках, включая распределительные щиты и выходные клеммы резервных источников.

Ниже приведены критические параметры, влияющие на корректную работу АВР при контроле чередования фаз:

Без надлежащего контроля чередования фаз возможна аварийная ситуация уже в момент пуска оборудования после срабатывания АВР. Поэтому проверка фазового порядка должна быть встроена в алгоритм самодиагностики устройства и реализована как на этапе пусконаладки, так и в периодической эксплуатации.

Особенности подключения фаз в распределительных щитах

Подключение фаз в распределительном щите требует строгого соблюдения порядка чередования: L1, L2, L3. Неправильная последовательность приводит к обратному вращению электродвигателей, сбоям в работе автоматики и аварийным отключениям.

Маркировка кабелей внутри щита должна соответствовать цветовой кодировке: L1 – коричневый, L2 – черный, L3 – серый. Использование нестандартной расцветки недопустимо – это затрудняет обслуживание и увеличивает риск ошибок при ремонте.

Перед подключением необходимо проверить входящие фазы индикаторной отверткой или фазоуказателем. При наличии УЗО или дифференциальных автоматов важно обеспечить равномерную нагрузку по фазам, чтобы избежать ложных срабатываний.

Шины фаз следует размещать слева направо в порядке L1, L2, L3. На вводе и в отходящих линиях следует использовать одинаковый порядок фаз для исключения перекоса нагрузки. Это особенно критично при питании трехфазного оборудования.

Для распределения по группам желательно использовать модульные шинные соединители, обеспечивающие плотный контакт и минимальное падение напряжения. Скрутки и самодельные перемычки недопустимы – они увеличивают сопротивление и создают очаги нагрева.

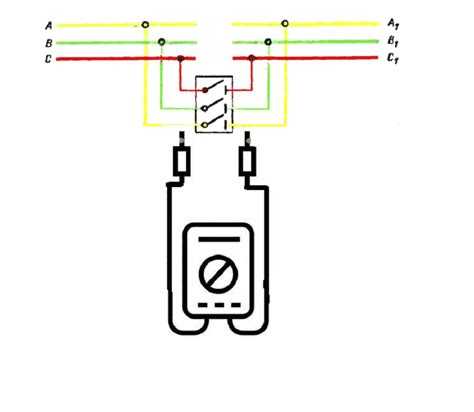

Проверка фазировки обязательна после завершения монтажа. Рекомендуется использование цифрового фазоуказателя с возможностью определения направления вращения фаз. Это особенно важно при подключении асинхронных двигателей и частотных преобразователей.

Правила соблюдения чередования фаз при монтаже и техническом обслуживании

Чередование фаз в трехфазной системе определяет направление вращения электродвигателей и корректную работу оборудования. Нарушение порядка фаз приводит к сбоям и повреждениям. Для предотвращения ошибок необходимо соблюдать строгие правила при монтаже и обслуживании.

• Перед подключением проверять маркировку проводов и фаз по стандарту: обычно L1 (фаза А), L2 (фаза B), L3 (фаза C).
• Использовать фазоуказатель или фазомер для точного определения порядка чередования фаз до подключения.
• Монтаж выполнять только при отключенном напряжении, чтобы исключить ошибки при соединении фаз.
• При замене или ремонте узлов контролировать чередование фаз на входе и выходе с помощью тестеров, особенно у двигателей и конденсаторных установок.
• Не менять последовательность фаз при подключении оборудования, если это не предусмотрено конструкцией или инструкцией производителя.
• После монтажа проводить проверку вращения электродвигателей под нагрузкой, чтобы убедиться в правильности чередования фаз.
• Документировать результаты измерений и порядок фаз в монтажной документации для последующего технического обслуживания.
• Обучать персонал работе с трехфазными системами и правилам проверки фаз, чтобы исключить ошибки из-за человеческого фактора.

Соблюдение этих правил гарантирует безопасность, снижает риск аварий и продлевает срок службы оборудования.

Вопрос-ответ:

Что такое чередование фаз в трехфазной сети и почему оно применяется?

Чередование фаз — это порядок, в котором три фазы переменного тока сменяют друг друга во времени. В трехфазных сетях существует определённая последовательность, например, фазы могут идти в порядке A-B-C или A-C-B. Правильное чередование обеспечивает равномерное распределение нагрузки и стабильную работу оборудования, особенно двигателей и трансформаторов.

Как неправильное чередование фаз влияет на работу трехфазных электродвигателей?

Если фазы подключены в неправильном порядке, электродвигатель может вращаться в обратную сторону или испытывать неустойчивую работу. Это приводит к снижению производительности, перегреву и возможным повреждениям механических частей. В некоторых случаях мотор может вообще не запуститься. Поэтому соблюдение правильного чередования важно для безопасности и долговечности оборудования.

Можно ли изменить чередование фаз после установки оборудования? Какие способы для этого существуют?

Да, порядок фаз можно изменить. Наиболее простой метод — поменять местами любые две фазы на вводе питания. Это изменит направление вращения двигателей и корректирует работу системы. В некоторых случаях используют специальные устройства, например, фазоизменяющие переключатели или реверсивные пускатели, позволяющие управлять направлением вращения без разрыва цепи.

Влияет ли чередование фаз на распределение нагрузки и потери энергии в сети?

Правильное чередование фаз способствует равномерному распределению нагрузки между проводами, что снижает потери энергии и повышает стабильность напряжения. Если фазы подключены неправильно, может возникнуть дисбаланс, вызывающий увеличение токов в нейтральном проводе и перегрев элементов сети. Это уменьшает срок службы оборудования и снижает общую надёжность электроснабжения.
