Приточная вентиляция – ключевой элемент для обеспечения стабильного воздухообмена в жилом помещении. При недостаточной подаче свежего воздуха повышается уровень углекислого газа, увеличивается влажность, возникают условия для развития плесени. Оптимальное решение – организовать систему принудительной подачи воздуха с фильтрацией и контролем объема поступающего потока.
Для самостоятельного монтажа системы потребуется: приточный клапан, вентилятор с низким уровнем шума (не выше 30 дБ), воздушный фильтр класса G3–G4, гибкие воздуховоды диаметром 100–125 мм и решетки с обратным клапаном. Важный момент – расположение установки. Оптимально размещать под потолком вблизи окна или радиатора, чтобы минимизировать теплопотери и предотвратить образование конденсата.
При сверлении стены наружу необходимо использовать алмазную коронку соответствующего диаметра, теплоизолировать воздуховод и предусмотреть уклон наружу для отвода конденсата. Чтобы избежать проникновения уличного шума, используйте шумоизоляционные вставки и герметики с высокой эластичностью. Питание вентилятора подключается к отдельной розетке через блок управления или таймер.
Для эффективной работы системы необходимо обеспечить баланс между притоком и вытяжкой. Если вытяжка естественная (через вентканалы), приточная система не должна подавать воздух с избыточным напором. Расчет производительности вентилятора: 6–10 м³ воздуха на 1 м² площади в час. Для комнаты площадью 20 м² – минимум 120 м³/ч. При наличии аллергиков желательно использовать фильтры тонкой очистки и угольные кассеты.
Выбор типа приточной системы для квартиры или дома
Перед установкой системы необходимо определить объём приточного воздуха. Для квартиры площадью 60–80 м² достаточно производительности 120–160 м³/ч. Для частного дома в 120 м² потребуется минимум 250 м³/ч. Учитывайте количество проживающих: на одного человека – около 30 м³/ч свежего воздуха.
Если квартира расположена в районе с загазованным воздухом, стоит выбрать систему с фильтрацией класса F7 и выше. В частных домах за городом фильтрация может быть менее строгой – достаточно F5.
Для небольших помещений подойдут компактные стеновые проветриватели с принудительной подачей воздуха. Они монтируются в наружную стену и не требуют прокладки воздуховодов. Примеры: Tion O2, Ballu Air Master.
Для централизованного решения лучше использовать приточные установки с воздуховодами и рекуперацией тепла. Это снижает теплопотери в зимний период. Подходящие модели: Electrolux EPVS, Komfovent Domekt.
При выборе учитывайте уровень шума. Оптимально – не более 25 дБ в жилой зоне. Установки с шумопоглотителями и низкооборотными вентиляторами работают тише.
Управление системой должно быть доступным: желательно наличие пульта, автоматического режима и датчиков CO₂. Это обеспечивает стабильную работу без постоянного вмешательства.
Не рекомендуется использовать кухонные вытяжки или оконные клапаны в качестве основной приточной системы – они не обеспечивают достаточный объем и качество воздуха.
Расчёт объёма приточного воздуха по площади и числу жильцов
Нормативные значения кратности воздухообмена определяют объём приточного воздуха. Согласно СП 60.13330.2020, на одного человека необходимо не менее 30 м³/ч свежего воздуха при постоянном пребывании, и 60 м³/ч – при временном.
Для жилых помещений также учитывается воздухообмен по площади: не менее 3 м³/ч на 1 м², если точное число жильцов неизвестно. Окончательное значение выбирается как большее из расчёта по людям и по площади.
- Площадь комнаты – 20 м².
- Число жильцов – 2 человека.
Расчёт:
- По площади: 20 м² × 3 м³/ч = 60 м³/ч.
- По числу жильцов: 2 × 30 м³/ч = 60 м³/ч.
Итог: требуется подача не менее 60 м³/ч.
Если оба значения отличаются, всегда выбирается большее. Для помещений с постоянным пребыванием (спальни, гостиные) учитываются обе нормы. В кухне и санузле приток не рассчитывается – там действует вытяжка.
Для точного баланса вентиляции суммируйте приток по всем жилым комнатам. Он должен быть равен или немного превышать суммарную вытяжку в «грязных» зонах. Это предотвратит обратную тягу и обеспечит приток через предусмотренные каналы.

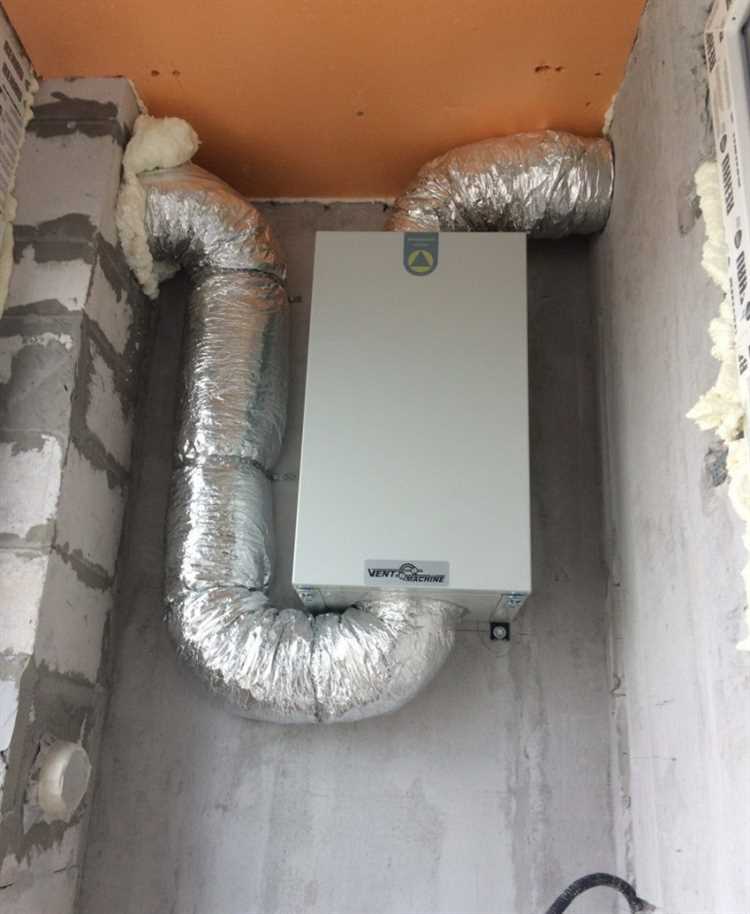

Определение места установки и прокладка воздуховодов
Воздуховоды приточной вентиляции размещают с учётом кратчайшего пути от наружной стены до обслуживаемых помещений. Оптимально располагать трассу по линии минимального сопротивления потоку воздуха – прямолинейно, с минимальным числом поворотов.
В жилых помещениях подвод воздуха выполняется на высоте не менее 2 метров от пола, ближе к потолку. Это исключает сквозняки и обеспечивает равномерное распределение. Для подвода изолированных каналов в комнаты используют гибкие воздуховоды диаметром 100–160 мм. При прокладке через перегородки важно применять пластиковые или металлические втулки, чтобы избежать повреждений и нарушений герметичности.
Монтаж воздуховодов в стенах или потолке требует учёта строительных конструкций: нельзя нарушать несущие элементы. В кирпичных и блочных стенах отверстия под воздуховоды бурят коронкой соответствующего диаметра. В деревянных перекрытиях обязательна противопожарная изоляция воздуховода в точке прохождения.
С внешней стороны здания воздухозаборный патрубок размещают на высоте не менее 2 метров от земли, вдали от источников загрязнения – мусорных контейнеров, выхлопов и вентиляционных выбросов. Обязательно устанавливается защитная решётка с москитной сеткой и козырьком от осадков.
Проложенные воздуховоды герметизируют соединительными манжетами и алюминиевым скотчем. При размещении в холодной зоне их утепляют теплоизоляцией толщиной от 20 мм, чтобы исключить конденсацию влаги. Проверку герметичности проводят до финальной отделки.
Подбор вентиляционного оборудования и фильтров
Основной элемент приточной вентиляции – приточная установка с вентилятором, фильтрацией и, при необходимости, подогревом воздуха. Для помещений до 50 м² оптимальны компактные канальные установки производительностью 100–250 м³/ч. При выборе учитывают не только площадь, но и кратность воздухообмена: для жилых комнат – 1–1,5, для кухни – до 6, для санузла – 7–10 раз в час.
Вентилятор должен быть центробежным, с возможностью регулировки оборотов. Уровень шума – не выше 30–35 дБ для жилых помещений. Энергоэффективность важна: предпочтительны модели с EC-моторами.
Фильтры подбираются по классу очистки. Для базовой защиты от пыли применяют G4 – задерживает до 90% частиц размером 10 мкм. Для городских условий лучше F7 – удаляет до 80% частиц 0,4 мкм, включая пыльцу и мелкие загрязнители. При аллергии или близости к трассе – комбинированный вариант F7+угольный фильтр для нейтрализации запахов и газов.
Фильтрующий блок должен быть легко обслуживаемым. Проверка и замена – каждые 3–6 месяцев. При установке в неотапливаемом помещении необходим подогреватель воздуха – электрический или водяной, чтобы предотвратить обмерзание фильтров и падение температуры в помещении.
Обратите внимание на герметичность соединений и наличие обратного клапана, чтобы исключить обратную тягу при выключенной системе.
Установка воздухозаборной решётки с защитой от осадков
Выбирайте решётку из оцинкованной стали или алюминия с антикоррозийным покрытием. Обязательное условие – наличие каплеотбойника и жалюзи, наклонённых вниз под углом не менее 45 градусов. Это предотвращает попадание дождя и снега внутрь воздуховода.
Решётку устанавливают на наружной стене, не ниже 2 метров от уровня земли, чтобы исключить засасывание пыли и мусора. Оптимальное размещение – на подветренной стороне здания. Если такой возможности нет, дополнительно монтируется защитный козырёк шириной не менее 30 см.
Перед монтажом прорезается отверстие в стене диаметром, равным сечению воздуховода. Вокруг отверстия укладывается герметизирующая лента, чтобы исключить продувание и промокание. Решётка крепится саморезами с антикоррозийным покрытием по контуру, через монтажные отверстия. Все стыки дополнительно обрабатываются силиконовым герметиком для наружных работ.
Если решётка устанавливается в кирпичной или бетонной стене, необходимо использовать дюбеля соответствующего типа. После закрепления проверяют плотность прилегания и отсутствие щелей по периметру.
Подключение вентилятора и организация питания от электросети
Для подключения вентилятора необходим качественный кабель сечением не менее 1.5 мм², рассчитанный на рабочее напряжение 220 В. Оптимально использовать медный ПВС или NYM. При длине линии свыше 15 метров рекомендуется увеличить сечение до 2.5 мм² для снижения потерь и перегрева.
Вентилятор подключается через автоматический выключатель на 6–10 А, соответствующий характеристикам нагрузки, а также через УЗО с током срабатывания 30 мА для защиты от токов утечки. Обязательно подключать защитный проводник (PE), чтобы исключить поражение электрическим током при повреждении изоляции.
Для монтажа используется распределительная коробка с зажимами WAGO или клеммниками, обеспечивающими надежное и безопасное соединение. При подключении учитывайте цветовую маркировку: фаза – коричневый или черный, ноль – синий, земля – желто-зеленый.
Питание вентилятора следует организовать отдельно от силовых цепей с большими пусковыми токами, чтобы избежать помех и просадок напряжения. Если вентиляция установлена в ванной или на кухне, важно обеспечить защиту от влаги, используя герметичные вводы и электроприборы с классом защиты IP44 и выше.
Для управления вентилятором можно применить встроенный выключатель или подключить его к автоматике с таймером или датчиком влажности. Это позволит снизить энергозатраты и увеличить срок службы оборудования.
Вопрос-ответ:
Как выбрать место для установки приточной вентиляции в квартире?
Для правильного размещения приточной вентиляции важно учитывать направление воздушных потоков и особенности помещения. Обычно оборудование устанавливают вблизи окна или на наружной стене, чтобы обеспечивать доступ свежего воздуха с улицы. При этом следует избегать размещения рядом с источниками загрязнения или влажности, чтобы воздух был максимально чистым и свежим. Также стоит учесть возможность прокладки воздуховодов и удобство обслуживания устройства.
Какие материалы понадобятся для самостоятельного монтажа приточной вентиляции?
Основные материалы включают воздуховоды (чаще всего пластиковые или металлические), вентилятор, фильтры для очистки воздуха, крепежные элементы, а также герметик для уплотнения соединений. В некоторых случаях может потребоваться шумоглушитель или обратный клапан, чтобы избежать обратного проникновения воздуха и шума с улицы. Для установки также понадобятся инструменты — дрель, отвертки, уровень и рулетка.
Можно ли самостоятельно настроить скорость подачи воздуха в системе приточной вентиляции?
Да, регулировать скорость подачи воздуха обычно возможно, особенно если установлен вентилятор с регулируемыми оборотами. Для этого можно использовать встроенные регуляторы или отдельные устройства управления, например, реостаты или электронные контроллеры. Правильная настройка позволяет поддерживать комфортный микроклимат и снижать энергозатраты, но важно следить, чтобы скорость не была слишком высокой — это может привести к сквознякам или чрезмерной нагрузке на систему.
Как обеспечить фильтрацию воздуха в приточной вентиляции, чтобы избежать пыли и аллергенов?
Для очистки приточного воздуха устанавливают фильтры различной степени очистки — от грубых предварительных фильтров, которые задерживают крупные частицы пыли, до тонких фильтров, способных улавливать мелкие аллергены и микроорганизмы. Регулярная замена или очистка фильтров необходима для поддержания их эффективности. Кроме того, рекомендуется выбирать фильтры с высоким классом фильтрации (например, F7 или выше), если в помещении проживают аллергики или есть проблемы с качеством воздуха на улице.
Какие ошибки чаще всего допускают при самостоятельном монтаже приточной вентиляции?
Одной из распространённых ошибок является неправильный выбор места установки, что приводит к плохому воздухообмену или проникновению загрязнённого воздуха. Ещё одна ошибка — недостаточная герметизация соединений, из-за чего снижается эффективность системы и может появиться шум. Неправильный подбор или отсутствие фильтров приводит к попаданию пыли в помещение. Иногда вентилятор устанавливают слишком мощный или, наоборот, слабый, из-за чего нарушается баланс подачи и вытяжки. Важно тщательно планировать все этапы и учитывать особенности помещения.
Как самостоятельно рассчитать необходимую мощность приточной вентиляции для комнаты?
Для расчёта мощности приточной вентиляции важно учитывать объём помещения и количество людей, которые в нём находятся. Обычно рекомендуют обеспечивать воздухообмен в пределах 30–60 м³ на человека в час. Чтобы получить примерное значение, нужно умножить площадь комнаты на высоту потолка — это даст объём воздуха. Затем определите, сколько раз в час вы хотите обновлять воздух (например, 1–3 раза). Произведение объёма помещения на кратность воздухообмена и разделённое на 60 даст требуемую мощность вентилятора в м³/ч. Например, для комнаты 20 м² с высотой 2,5 м и кратностью 2: 20 × 2,5 = 50 м³ объёма; 50 × 2 = 100 м³ в час.
