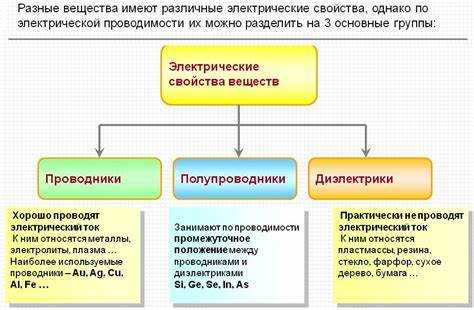

Тип проводимости в полупроводнике определяется преобладающим носителем заряда. В материалах с n-проводимостью основную роль играют электроны, тогда как в случае p-проводимости – дырки, возникающие при отсутствии электронов в валентной зоне. Эти различия напрямую связаны с типом примеси, внесённой в кристаллическую решётку.
Кремний с добавлением пятивалентного элемента, например, фосфора, формирует n-тип проводимости. Один лишний электрон по сравнению с четырьмя связями в решётке остаётся слабо связанным и легко переходит в зону проводимости при низких температурах. При этом концентрация электронов существенно превышает концентрацию дырок.
Для получения p-типа применяются трёхвалентные элементы, например, бор. Такие атомы создают вакансии в электронной оболочке, притягивая электроны от соседних атомов кремния. Это вызывает появление дырок – эффективных положительных носителей заряда. В p-типе их плотность намного выше, чем плотность свободных электронов.
Рекомендовано учитывать тип проводимости при проектировании pn-переходов, поскольку направление диффузии носителей и особенности потенциального барьера зависят от этого. Также различие между n и p типами влияет на частотные характеристики и температурную стабильность приборов, включая диоды и транзисторы.
Как создаются n- и p-тип полупроводников при легировании

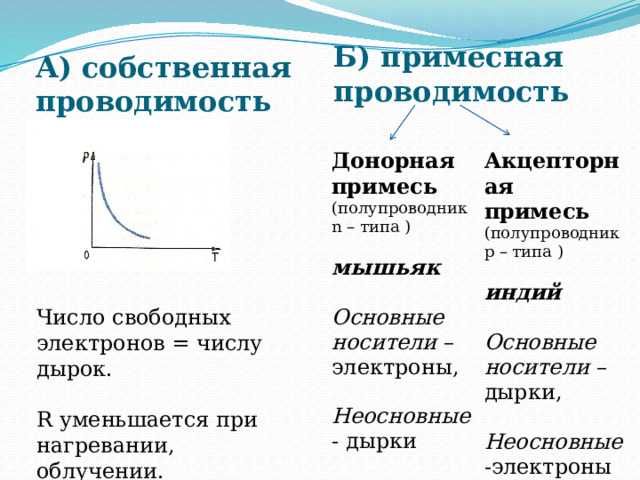

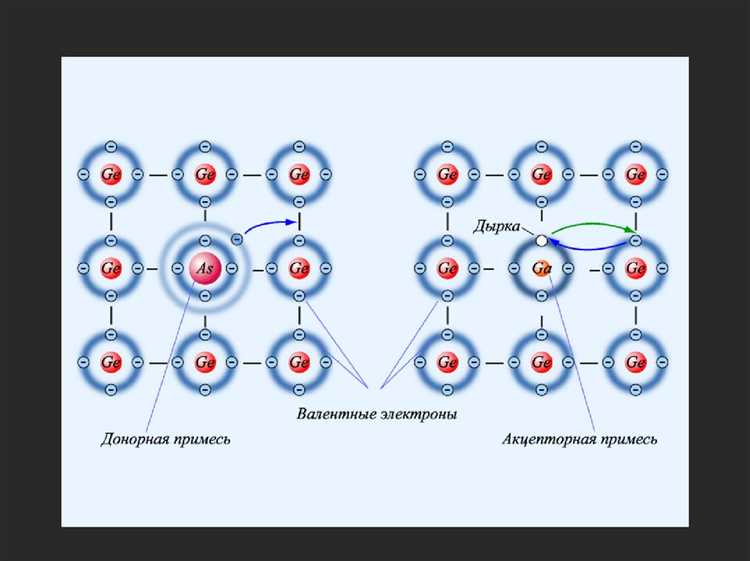

Полупроводники типа n получают добавлением донорных примесей – элементов пятой группы периодической таблицы, таких как фосфор, мышьяк или сурьма, к кристаллу кремния или германия. Каждый атом примеси имеет пять валентных электронов, тогда как кремний – четыре. Один электрон остаётся свободным, не участвует в образовании ковалентных связей и легко переходит в зону проводимости при незначительном нагреве. Это приводит к появлению электронной проводимости.
Полупроводники типа p формируют введением акцепторных примесей – элементов третьей группы, таких как бор, индий или галлий. Эти атомы имеют три валентных электрона, образуя неполные ковалентные связи с соседними атомами кремния. Образуется «дырка» – свободное место, куда может перейти электрон из соседней связи. Таким образом, перенос заряда осуществляется за счёт перемещения дырок, то есть положительно заряженных квазичастиц.
Легирование проводится методом диффузии, ионной имплантации или при выращивании кристалла. При диффузии примесь вводится в поверхность нагретой подложки, где проникает вглубь по законам термодинамики. Ионная имплантация позволяет точно контролировать концентрацию и глубину залегания примесей за счёт ускорения ионов в электростатическом поле. При методе эпитаксии легирующий элемент добавляется в газовую фазу при осаждении слоя полупроводника.
Чем отличаются носители заряда в n- и p-типе и как это влияет на ток
В p-типе носителями заряда выступают дырки – вакансии, возникающие при замещении атомов кремния акцепторными примесями, такими как бор. Подвижность дырок значительно ниже, около 480 см²/В·с. При прочих равных условиях это ограничивает ток по сравнению с n-типом.

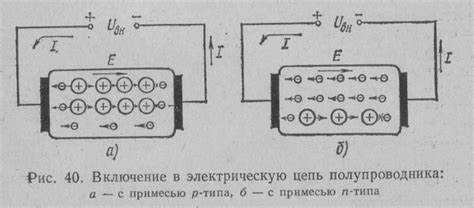

При приложении напряжения к участку с n-проводимостью электроны перемещаются от катода к аноду, создавая поток заряда. В p-типе движение осуществляется за счёт перераспределения валентных электронов между атомами, компенсирующих дырки, что менее эффективно по скорости. Влияние этого различия особенно заметно при проектировании высокочастотных схем: n-структуры предпочтительны из-за меньшей задержки и меньшего сопротивления.
При создании p-n перехода ток в прямом направлении обеспечивается диффузией электронов из n-области в p-область и дырок в обратную сторону. Из-за разницы в подвижности наблюдается асимметрия токовых характеристик, что учитывается при моделировании диодов и транзисторов.
Как определить тип проводимости с помощью вольт-амперной характеристики
Для определения типа проводимости полупроводника используют контакт с металлом и снимают вольт-амперную характеристику (ВАХ) на прямом и обратном смещении. Образец подключают к источнику напряжения через омметрическую схему или с помощью зондов.
Если при прямом смещении ток начинает возрастать при меньших напряжениях, а при обратном – остаётся на низком уровне вплоть до пробоя, то перед нами p-n переход. Чтобы определить, какой из материалов имеет n-тип, подключают положительное напряжение к одному из контактов. Если ток идёт при положительном потенциале на данном электроде, это означает, что он соединён с p-областью, а противоположный контакт – с n-областью.
При контакте металла с полупроводником ВАХ зависит от работы выхода металла и уровня Ферми полупроводника. Если наблюдается выпрямляющее поведение и ток идёт при отрицательном напряжении на металле, полупроводник – p-типа. Если выпрямление проявляется при положительном напряжении на металле, это n-тип.
Для тонких слоёв применяют зондовую методику с четырьмя контактами. Подключают напряжение между крайними зондами и измеряют ток между внутренними. Форма ВАХ и направление тока позволяют установить тип носителей. В n-типе носителями являются электроны, и характерный отклик имеет меньшую дифференциальную проводимость при обратном смещении. В p-типе основную роль играют дырки, и отклик менее симметричен.
Влияние температуры на проводимость n- и p-типов
При повышении температуры в полупроводниках наблюдается рост концентрации неосновных носителей заряда. Это приводит к изменению механизма проводимости как в n-, так и в p-типах.
Для n-типа основной вклад в ток дают электроны. При нагреве усиливается термическая генерация пар электрон-дырка. Когда температура превышает 150–200 °C, концентрация дырок становится сопоставимой с концентрацией донорных электронов. В результате наблюдается снижение подвижности электронов из-за увеличения столкновений с фононами, а также проявляется эффект компенсации: часть электронов рекомбинирует с термически сгенерированными дырками.
В p-типе основными носителями являются дырки. При температуре выше 100–150 °C активизируется генерация электронов, которые начинают участвовать в проводимости. Увеличение числа электронов снижает вклад дырок за счёт рекомбинации. При этом подвижность дырок также снижается из-за усиления фононного рассеяния.
Практически это означает, что при проектировании устройств, работающих в диапазоне от –40 до +150 °C, необходимо учитывать изменение доминирующего типа проводимости. Например, в высокотемпературных условиях кремниевые p-n-переходы могут терять выпрямляющие свойства из-за роста токов утечки. Рекомендуется использовать материалы с широкой запрещённой зоной (SiC, GaN) или вводить термостабилизирующие добавки, ограничивающие термическую генерацию носителей.
Как выбрать тип проводимости для диодов и транзисторов
Выбор типа проводимости напрямую зависит от характера применения, требуемых параметров и схемотехники. Важно учитывать особенности работы компонентов в конкретных режимах.
- Для выпрямительных диодов чаще используют p-проводимость с анодом p-типа и катодом n-типа (pn-переход), так как при прямом смещении ток легче проходит через барьер с p-направлением. Это стандарт для диодов общего назначения.
- Шоттки-диоды чаще изготавливаются на основе n-типа, поскольку подвижность электронов выше, что снижает прямое падение напряжения и ускоряет переключение.
- Светодиоды требуют p-проводимости в анодной области, так как инжекция дырок из p-типа эффективнее для генерации фотонов при рекомбинации с электронами n-области.
При выборе проводимости транзисторов учитывают схему включения и тип логики.

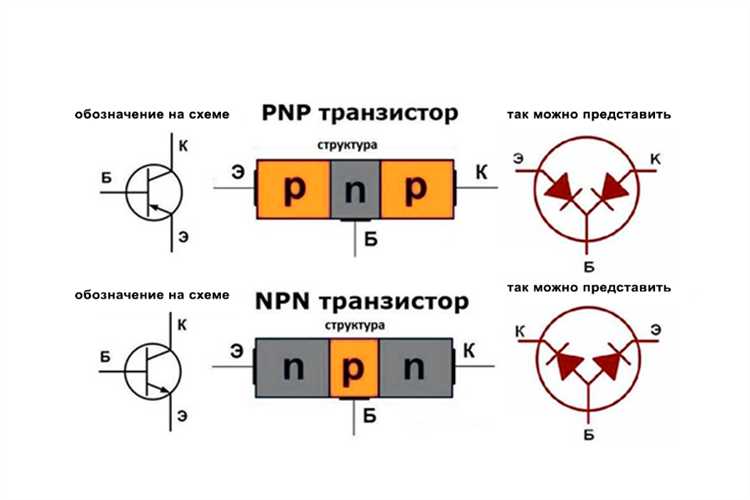

- NPN-транзисторы предпочтительны для большинства логических схем и усилителей. У них выше коэффициент усиления, ниже напряжение насыщения, лучше динамика за счёт высокой подвижности электронов.
- PNP-транзисторы применяются там, где требуется коммутация положительного напряжения относительно общей шины. Уступают по скорости и току, но полезны при инверсной логике или в двуполярных источниках питания.
- NMOS-транзисторы выбирают из-за меньшего сопротивления открытого канала и высокой плотности тока. Подходят для ключей и логики CMOS.
- PMOS-транзисторы используют в паре с NMOS для реализации комплементарных схем. Хуже по характеристикам, но необходимы для симметрии и снижения потребления.
В мощных ключевых схемах чаще применяются транзисторы с n-каналом или n-проводимостью из-за лучшей проводимости и тепловых характеристик. Исключения – специальные области, где важно управление положительным потенциалом или требуется инверсия логики.
Особенности перехода p-n и его роль в работе полупроводниковых приборов
Переход p-n возникает на границе двух полупроводниковых материалов, один из которых обладает избыточными электронами (n-тип), а другой – дефицитом электронов, то есть дырками (p-тип). Важно понимать, что этот переход играет ключевую роль в работе таких приборов, как диоды, транзисторы и солнечные элементы.

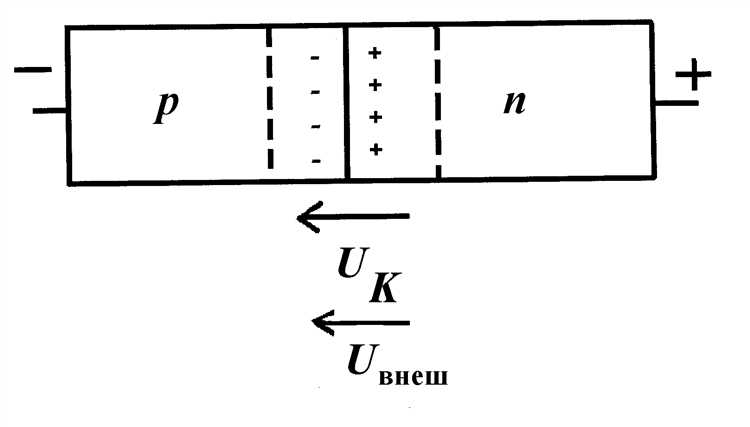

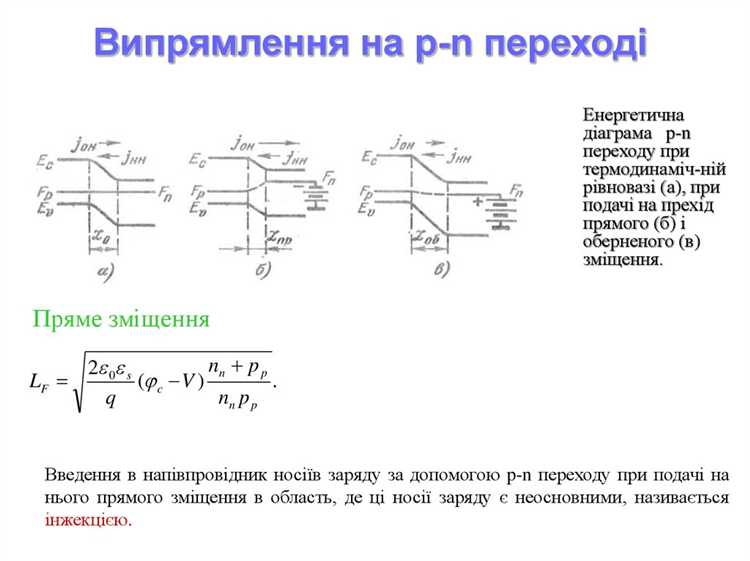

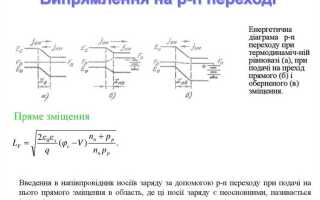

Основной характеристикой p-n перехода является его способность к прямой и обратной проводимости в зависимости от приложенного напряжения. Когда на переход прикладывается прямое напряжение (от p-слоя к n-слою), электроны начинают двигаться в сторону p-слоя, а дырки – в сторону n-слоя. Это приводит к уменьшению ширины области обеднённой зоны и увеличению проводимости.
В обратной полярности (от n-слоя к p-слою) возникает расширение обеднённой зоны, что препятствует движению носителей заряда и делает переход практически непроводящим. Этот принцип используется в диодах для регулирования потока тока.
Роль p-n перехода в полупроводниковых приборах заключается в том, что именно он регулирует ток в диодах и транзисторах. В диодах p-n переход обеспечивает одностороннюю проводимость, а в транзисторах – контроль за усилением тока через базовый слой. Для солнечных панелей p-n переход преобразует солнечную энергию в электрическую, создавая электрическое поле, которое двигает электроны и дырки.
Не менее важно, что p-n переходы могут быть использованы для создания разных типов диодов с различными характеристиками, включая светодиоды и лазеры. В таких устройствах p-n переход активно участвует в процессе излучения света при переходе электрона с более высокого энергетического уровня на более низкий, что эффективно используется в различных сферах технологий.
Вопрос-ответ:
Что такое проводимость n-типа в полупроводниках?
Проводимость n-типа в полупроводниках обусловлена наличием избыточных электронов в структуре материала. Эти электроны, будучи носителями тока, свободно перемещаются по материалу при воздействии внешнего электрического поля. В таком материале основные носители заряда — это электроны, которые могут легко переходить с атомов в проводящую зону.
Как проявляется p-проводимость в полупроводниках?
В полупроводниках p-типа проводимость возникает из-за недостатка электронов, то есть из-за «дыр». Эти «дыры» действуют как положительные носители заряда, которые могут перемещаться через материал, создавая ток. В отличие от n-типа, где основными носителями являются электроны, в p-типа материалы в роли носителей тока выступают именно эти «дыры», которые на самом деле представляют собой места, где могли бы находиться электроны, но их нет.
Чем отличаются проводимости n-типа и p-типа?
Основное различие между проводимостью n-типа и p-типа заключается в том, что в материале n-типа основными носителями заряда являются электроны, тогда как в p-типе — «дыры». Это приводит к тому, что поведение этих типов полупроводников в электрическом поле отличается: электроны в n-типе движутся к положительному электроду, а дырки в p-типе — к отрицательному.
Как на практике используется разница между n- и p-проводимостью?
Разница между проводимостями n-типа и p-типа активно используется при создании полупроводниковых приборов, например, в диодах и транзисторах. Для создания таких устройств комбинируются два типа полупроводников: n-типа и p-типа, образуя p-n переход. Эти устройства применяются в различных областях, от электронных схем до солнечных панелей, где важно управление потоком электричества.
Почему материал с p-проводимостью называют полупроводником с положительными носителями заряда?
Материал с p-проводимостью называют полупроводником с положительными носителями, потому что «дыры», которые действуют как носители тока, обладают положительным зарядом. Хотя на самом деле «дыры» — это отсутствие электрона, их движение воспринимается как движение положительных частиц, что и дает основание для такой классификации.
Что такое n и p проводимость в полупроводниках и в чём между ними разница?
Полупроводники могут проводить ток за счет двух типов носителей заряда: электроны и дырки. В полупроводниках с n-проводимостью основными носителями тока являются электроны, которые движутся в поле от отрицательного к положительному потенциалу. Эти электроны поступают из добавленных примесей, таких как фосфор, которые имеют лишний электрон. В p-проводящих материалах основными носителями являются дырки, которые представляют собой отсутствие электрона в атоме и могут двигаться в противоположную сторону — от положительного к отрицательному потенциалу. В p-проводимости используются такие примеси, как бор, который создает «пустое» место для электрона. Разница между этими типами проводимости заключается в том, какой тип носителей заряда преобладает: электроны или дырки.
Как влияет добавление примесей на проводимость полупроводников?
Добавление примесей в полупроводники изменяет их проводимость, преобразуя материал в n- или p-проводящий. Когда в полупроводник добавляют примеси, атомы с лишними электронами (например, фосфор) образуют n-проводимость, поскольку эти электроны свободно движутся и могут переносить ток. В случае добавления атомов с недостатком электронов (например, бор) образуются p-участки, где возникают дырки, которые могут переносить положительный заряд. Примеси буквально изменяют структуру материала, предоставляя дополнительные носители заряда, что значительно увеличивает проводимость. Влияние примесей определяет, какой тип проводимости (n или p) будет преобладать в полупроводнике и, соответственно, влияет на его использование в различных электронных устройствах.
