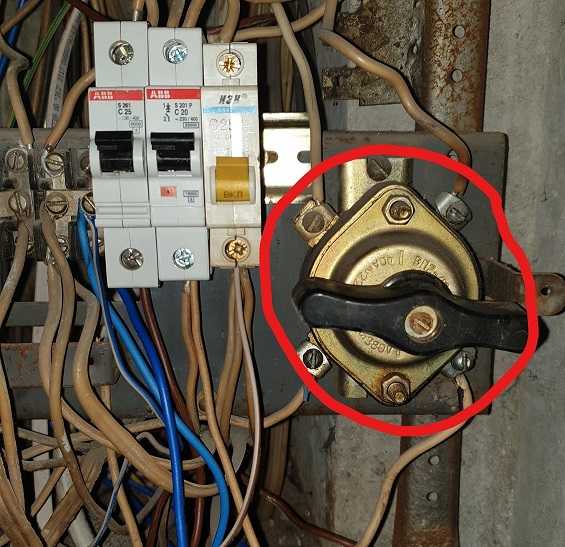

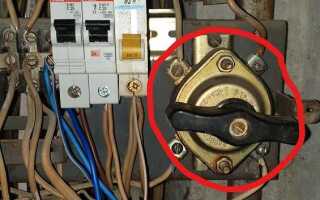

Пакетный выключатель, или пакетник, – это коммутационный аппарат, предназначенный для ручного включения и отключения электрических цепей. Он применяется в низковольтных системах переменного и постоянного тока с номинальным напряжением до 660 В и током до 100 А. Основное преимущество устройства – компактность и простота конструкции, что делает его удобным для установки в распределительных щитах и на вводах электрооборудования.
Конструктивно пакетник представляет собой поворотный переключатель с изоляционными дисками, на которых расположены токопроводящие контакты. При повороте рукоятки происходит замыкание или размыкание цепи. Надежность контактов обеспечивается за счёт пружинного прижима и износостойких материалов. Число дисков и контактных групп зависит от количества полюсов и схемы коммутации.
Пакетники используются как вводные выключатели, переключатели фаз, а также в схемах управления электродвигателями. Их устанавливают в шкафах управления, пультах, на щитах освещения. При выборе устройства важно учитывать параметры тока, тип нагрузки и условия эксплуатации. Для уличного монтажа требуется корпус с классом защиты не ниже IP54.
Конструктивные элементы пакетного выключателя
Корпус выполняется из термостойкого и диэлектрического материала, обычно фенопласта или карболита. Он служит несущей основой для всех остальных компонентов и защищает пользователя от контакта с токоведущими частями.
Контактная система состоит из неподвижных и подвижных контактов, выполненных из меди или латуни с серебряным покрытием для снижения переходного сопротивления и уменьшения искрообразования. Контакты размещаются на поворотных дисках и соединяются с внешними клеммами.
Поворотный вал – центральный элемент, обеспечивающий синхронное замыкание и размыкание контактов при повороте рукоятки. Передача усилия осуществляется через кулачковый механизм или шайбы со специальным профилем, который регулирует порядок замыкания групп контактов.
Изолирующие диски разделяют контактные группы между фазами, предотвращая межфазное короткое замыкание. Изготавливаются из термостойкой прессованной изоляции, устойчивой к дуговым разрядам.
Рукоятка управления располагается на передней панели или выносится наружу через удлинённый вал. Обеспечивает механическое управление контактной системой. В некоторых моделях предусмотрена возможность навесного замка для исключения несанкционированного доступа.
Клеммы подключения предназначены для крепления питающих и нагрузочных проводников. Обычно выполняются винтовыми с прижимными шайбами, обеспечивающими надёжный контакт даже при вибрациях и температурных колебаниях.
Дуговые камеры могут присутствовать в конструкциях, рассчитанных на отключение больших токов. Они локализуют и гасит электрическую дугу при размыкании контактов, предотвращая повреждение внутренней изоляции.
Принцип работы механизма пакетника
Основу работы пакетного выключателя составляет поворотный механизм, обеспечивающий замыкание и размыкание электрических цепей за счёт синхронного перемещения контактной группы. Управление осуществляется вращением ручки, связанной с валом внутри корпуса. При повороте вала происходит одновременное перемещение всех подвижных контактов в заданное положение – «включено» или «выключено».
- В положении «включено» подвижные контакты плотно прижимаются к неподвижным, создавая надёжный токопроводящий путь.
- При переходе в положение «выключено» контакты размыкаются, и ток прекращает своё прохождение по цепи.
- Механизм фиксирует вал в конечных положениях, исключая его самопроизвольное вращение под действием внешних вибраций или усилий.
Контактная система, как правило, включает дугогасительные камеры или ферритовые вставки для предотвращения разрушения контактов при отключении под нагрузкой. При этом контактный разрыв достаточен для гашения электрической дуги без внешнего дугогасительного устройства.
Усилие на ручке должно быть приложено до упора – это важно для надёжного переключения. При неполном повороте контакты могут остаться в промежуточном положении, что создаёт риск перегрева. Для промышленных моделей характерна чётко выраженная фиксация положений с щелчком, обеспечиваемая пружинным механизмом.
Рекомендуется проверять плавность хода ручки и отсутствие заеданий – это может указывать на износ подшипников или загрязнение механизма. При любом подозрении на неисправность использование пакетника должно быть приостановлено до устранения дефекта.
Разновидности пакетников и их отличие по функциям
Ручные пакетники используются для включения и отключения цепей малой и средней мощности. Чаще всего устанавливаются в щитках управления и распределения. Подходят для сетей переменного и постоянного тока до 660 В и номинального тока до 100 А.
Моторные пакетники оснащены приводом, позволяющим дистанционно управлять коммутацией. Применяются в автоматизированных системах и шкафах управления, где требуется удалённый контроль. Могут использоваться при токах до 250 А, в зависимости от модели.
Перекидные (или реверсивные) пакетники предназначены для изменения направления тока, например при смене фазного чередования. Актуальны в схемах управления электродвигателями и механизмами с реверсом. Отличаются наличием двух фиксированных положений с механической блокировкой.
Коммутационные пакетники применяются в качестве переключателей между несколькими линиями питания или нагрузками. Обеспечивают надёжную коммутацию без искрения и перегрева контактов. Устанавливаются в распределительных панелях с несколькими вводами.

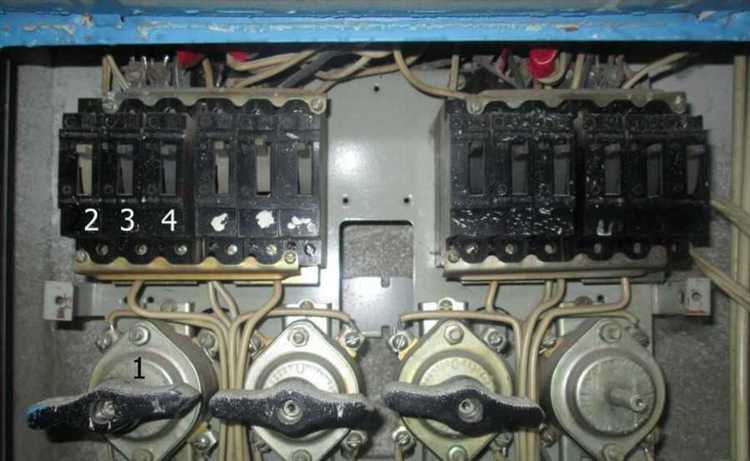

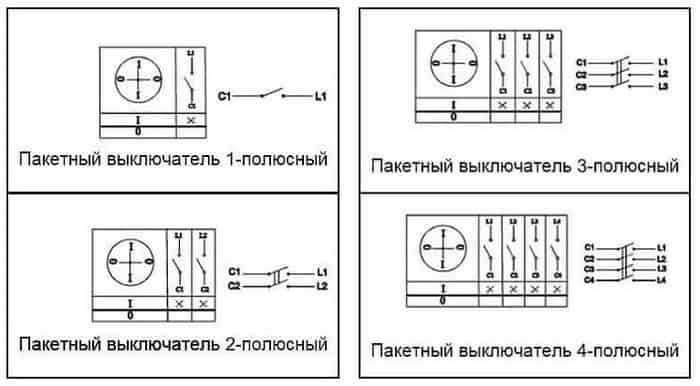

По числу полюсов различают однополюсные, двухполюсные, трёхполюсные и четырёхполюсные пакетники. Выбор зависит от типа сети: для однофазных – однополюсные или двухполюсные, для трёхфазных – трёх- и четырёхполюсные. Четырёхполюсные выключатели дополнительно размыкают нулевой провод.

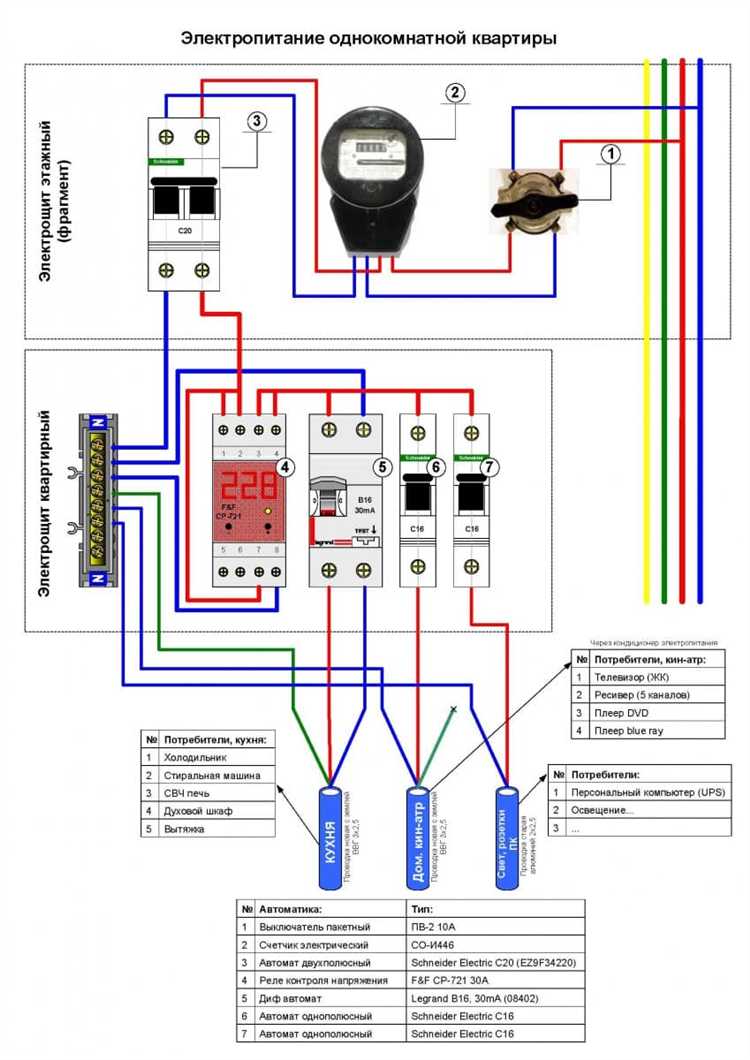

Условия установки и подключения в бытовых и промышленных сетях
Пакетные выключатели устанавливаются с учётом типа электросети, уровня нагрузки и требований к безопасности. В бытовых условиях их применяют преимущественно в щитках для управления освещением и неответственными группами потребителей. В промышленности – для коммутации цепей силового оборудования и распределительных линий.
- Установка допускается только в местах с температурой окружающей среды от –40 до +40 °C при относительной влажности до 80 % (при +25 °C).
- Корпус устройства должен быть защищён от пыли, влаги и механических повреждений. Для открытого монтажа используют кожухи с классом защиты не ниже IP44, в производственных цехах – от IP54 и выше.
- Пакетник монтируется вертикально, вал управления – строго горизонтально, чтобы исключить перекос и неравномерный износ контактных пластин.
- Перед подключением проверяется соответствие напряжения и тока номинальным характеристикам выключателя. Превышение допустимой нагрузки приводит к перегреву и дугообразованию на контактах.
- Проводка присоединяется через зажимы или винтовые клеммы, обеспечивая надёжный контакт без ослаблений. При медных жилах сечением до 4 мм² допустимо одножильное или многожильное исполнение с наконечником.
- Во избежание вибрационного ослабления контактов в промышленных условиях рекомендуется использовать гроверные шайбы или двойную фиксацию клемм.
- Обязательна установка в зоне отключения силовой линии. В бытовых щитках это вводной или распределительный участок, в производственных – перед пусковой аппаратурой.
- Заземление металлического корпуса осуществляется через отдельный провод, соединённый с общим контуром заземления. Наличие надёжного заземления критично при эксплуатации в сетях с TN-C и TN-S системами.
Проверка правильности подключения и отсутствие перекосов фаз (в трёхфазных сетях) проводится до включения в рабочий режим. Использование пакетников вне установленных условий может привести к ускоренному износу контактной группы и снижению коммутационной способности.
Роль пакетника в цепях с различной нагрузкой
В цепях с активной нагрузкой, такой как нагревательные элементы и лампы накаливания, пакетный выключатель используется для быстрого разрыва цепи без необходимости выдержки по времени. Благодаря отсутствию индуктивной составляющей ток отключения стабилен, что снижает вероятность искрения и увеличивает ресурс контактной группы.
При работе с индуктивной нагрузкой (электродвигатели, трансформаторы) нагрузка сопровождается скачками тока при включении и отключении. В таких случаях важно использовать пакетники с увеличенным межконтактным расстоянием и дугогасительными камерами. Это снижает риск межфазного пробоя и преждевременного выхода из строя контактной системы.
Для цепей с емкостной нагрузкой (например, системы компенсации реактивной мощности) важно учитывать начальные токи зарядки, которые кратно превышают номинальные значения. Пакетник в таких цепях должен иметь достаточный запас по току и изоляции, чтобы избежать сваривания контактов при замыкании.
В смешанных нагрузках, где присутствуют как активные, так и реактивные компоненты, выбирается пакетник с учетом наибольшего пускового тока и длительности коммутации. Оптимальным решением являются модели с ручным приводом и функцией видимого разрыва, что упрощает контроль состояния контактов и повышает эксплуатационную безопасность.
Использование неподходящего пакетника в цепях с переменной нагрузкой приводит к ускоренному износу контактов, перегреву и потере коммутационной способности. Подбор модели должен основываться на анализе характеристик тока, типа нагрузки и режима работы оборудования.
Диагностика неисправностей и замена пакетного выключателя
Если при переключении ощущается люфт или механический ход слишком тугой, следует разобрать пакетник для очистки и смазки движущихся элементов. Контактные поверхности чистят мелкозернистой наждачной бумагой или специальными средствами для контактов, после чего проверяют отсутствие искрения под нагрузкой.
Электрические повреждения, такие как пробой изоляции или частичное замыкание, выявляются визуальным осмотром и измерением изоляционного сопротивления. При снижении параметров ниже допустимых значений пакетник подлежит замене, так как восстановление надежности в таких случаях не гарантируется.
Замена производится при отключении питания, после чего демонтируют старый пакетник, отсоединив провода. При монтаже нового устройства необходимо соблюдать правильную полярность подключения и надежно фиксировать клеммы для предотвращения нагрева и искрения. Рекомендуется использовать только заводские комплектующие и проверять соответствие номиналов напряжения и тока пакетника характеристикам цепи.
После установки проводят проверку функциональности под нагрузкой, контролируют отсутствие вибраций и нагрева. Рекомендуется регулярная профилактическая проверка, особенно в условиях высоких механических или температурных нагрузок.
Вопрос-ответ:
Что такое пакетный выключатель и для чего он используется в электрике?
Пакетный выключатель — это устройство, предназначенное для включения и отключения электрических цепей. Его конструкция позволяет переключать несколько контактов одновременно, что обеспечивает надежное управление электрооборудованием. Он применяется в бытовых и промышленных установках для разрыва цепи или переключения режимов работы.
Как устроен механизм пакетного выключателя?
В основе пакетного выключателя лежит вал с насаженными на него пакетами контактов. При вращении вала происходит одновременное замыкание или размыкание всех групп контактов. Это обеспечивает синхронное переключение цепей с одной ручки управления. Контакты сделаны из проводящих металлов и расположены таким образом, чтобы обеспечить надежный контакт и долговечность.
В каких случаях стоит менять пакетный выключатель?
Замена пакетника требуется при появлении признаков износа, таких как залипание ручки, плохой контакт (искра, нагрев), механические повреждения корпуса или при возникновении неисправностей, затрудняющих переключение. Также замена необходима, если устройство не соответствует текущим требованиям по напряжению или силе тока.
Можно ли самостоятельно подключить пакетный выключатель в электрическую цепь?
Подключение пакетного выключателя возможно самостоятельно, если есть базовые знания электрики и соблюдаются меры безопасности. Важно правильно определить назначение каждого контакта, соблюдать полярность и подключать к подходящему напряжению. При сомнениях лучше обратиться к специалисту, чтобы избежать ошибок и повреждений.
Какие отличия между пакетными выключателями с разным количеством полюсов?
Количество полюсов в пакетном выключателе отражает число отдельных цепей, которые он может одновременно переключать. Однополюсные модели управляют одной цепью, двух- и трехполюсные — соответственно двумя и тремя цепями. Выбор зависит от схемы подключения и требований нагрузки. Многофазные цепи обычно используют трехполюсные выключатели для одновременного отключения всех фаз.
Как устроен пакетный выключатель и в чем его конструктивные особенности?
Пакетный выключатель состоит из набора контактных пластин, расположенных в одной оси и изолированных друг от друга. Механизм управления обеспечивает одновременное замыкание или размыкание всех контактов. Корпус изготавливается из прочного изоляционного материала, защищающего от внешних воздействий и обеспечивающего безопасность при работе. Контактные группы могут быть выполнены из металлов с высокой проводимостью и износостойкостью, что увеличивает срок службы устройства. Важной частью конструкции является рычаг или рукоятка, позволяющая вручную переключать состояние выключателя без применения дополнительного инструмента.
