Самодельная водяная помпа – это практичное решение для полива огорода, организации автономного водоснабжения или откачки воды из подвала. Используя доступные материалы, можно собрать эффективное устройство, работающее от электродвигателя или вручную, в зависимости от задач.
Для базовой конструкции потребуется: пластиковый или металлический корпус диаметром 50–100 мм, рабочее колесо (крыльчатка) с лопастями под углом 30–45°, вал из нержавеющей стали, два подшипника, уплотнительные прокладки и электродвигатель мощностью от 100 до 500 Вт при напряжении 12–220 В в зависимости от источника питания. Также понадобится герметик и болтовое соединение корпуса.
Ключевой момент – герметичность и балансировка ротора. Даже незначительный перекос вала приводит к вибрации и снижению КПД. При установке крыльчатки важно точно центрировать её на валу, а уплотнители подбирать строго по размеру, исключая протечки. Вал следует монтировать на подшипниках с минимальным люфтом, иначе помпа быстро выйдет из строя.

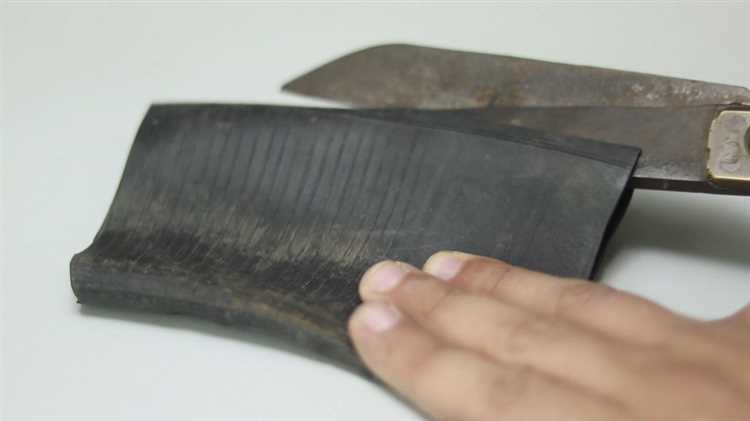

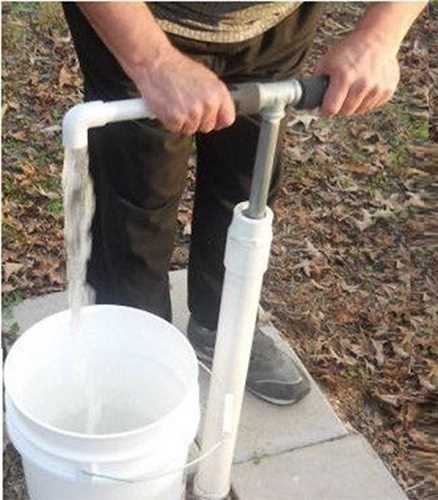

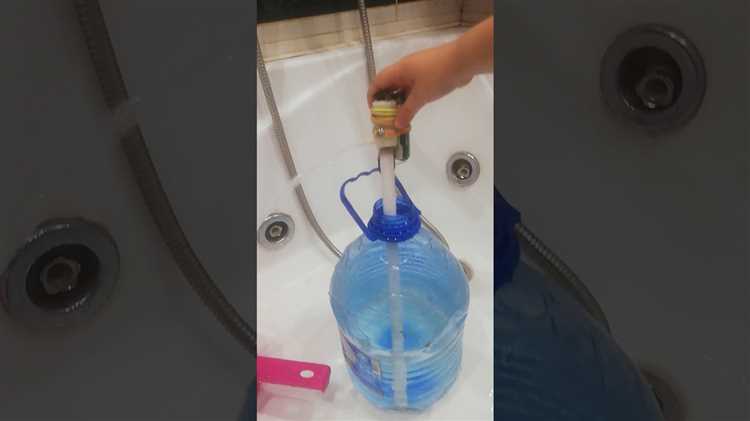

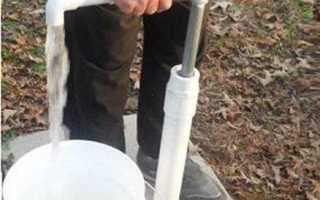

При использовании ручного привода удобен рычажно-поршневой механизм, где основное усилие создается за счёт давления поршня в цилиндре. В этом случае важно обеспечить обратные клапаны на входе и выходе, чтобы избежать обратного тока воды.
Выбор типа водяной помпы для самостоятельной сборки
Перед сборкой необходимо определить подходящий тип водяной помпы. Основные варианты: центробежная, поршневая и вибрационная. Выбор зависит от условий эксплуатации, требуемой производительности и доступных компонентов.

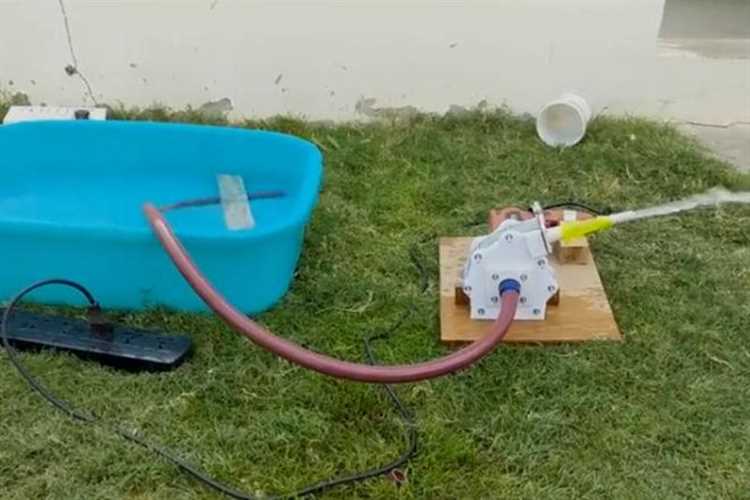

Центробежная помпа эффективна для перекачки чистой воды из открытых источников. Преимущества: стабильная подача, минимальный износ, простота конструкции. Для сборки потребуется электродвигатель (обычно 12–24 В постоянного тока), рабочее колесо и герметичный корпус. Недостаток – неспособность работать с воздухом или грязной водой.
Поршневая подходит для подачи воды под высоким давлением, включая грязную или содержащую примеси. Основные элементы: поршень, цилиндр, обратные клапаны. Механизм сложнее, но легко обслуживается. Двигатель может быть ручным или электромеханическим. При сборке важно обеспечить плотную посадку уплотнителей для предотвращения утечек.
Вибрационная модель наиболее проста. Основа – электромагнит и мембрана. При подаче напряжения создаются колебания, заставляющие воду перемещаться. Применима только для чистой воды, чувствительна к абразивам. Основной плюс – отсутствие вращающихся частей, минимальное техническое обслуживание.
Если важна энергоэффективность и простота – выбирайте вибрационную. При необходимости в высокой производительности и работе с загрязнённой водой – поршневую. Для бытового использования с чистой водой – центробежную. Оцените параметры: глубина всасывания, напор, расход воды и доступность деталей перед выбором конструкции.
Сборка корпуса и герметизация соединений
Для сборки корпуса водяной помпы потребуется цилиндрический корпус из ПВХ, алюминия или поликарбоната диаметром 60–80 мм. Оптимальная длина – 120–150 мм. Корпус должен иметь два отверстия: входное (ниже центра) и выходное (в верхней трети), каждое под штуцер 1/2″ или 3/4″.
- Разметьте точки под отверстия, соблюдая симметрию относительно оси корпуса.
- Высверлите отверстия коронкой соответствующего диаметра. Удалите заусенцы, обработайте края наждачной бумагой зернистостью не ниже P180.
- Вставьте штуцеры с наружной резьбой, промазанные силиконовым герметиком или анаэробным герметиком средней фиксации.
- Закрутите гайки с внутренней стороны, используя шайбы из фторопласта или резины EPDM для дополнительной изоляции.
- Установите крышки корпуса: нижнюю – с местом для установки ротора, верхнюю – с возможностью демонтажа. Герметизируйте фланцы уплотнительным кольцом из силикона толщиной 3 мм.
- Затяните крышки болтами М4 или М5 через закладные гайки. Используйте равномерное усилие, чтобы избежать перекоса и утечки.
- Не используйте термоклей – он теряет эластичность под давлением и нагревом.
- Проверяйте каждое соединение сжатым воздухом или водой под давлением не менее 1 атм до начала эксплуатации.
- Избегайте резьбовых соединений без уплотнителя – через микрозазоры возможна утечка воды.
Изготовление и установка рабочего колеса (импеллера)
Для изготовления импеллера используется прочный пластик (например, капролон) или алюминий. Оптимальный диаметр – 60–80 мм, количество лопастей – от 6 до 8. Лопасти вытачиваются под углом 30–45° к оси вращения, что обеспечивает необходимый поток воды. Толщина каждой лопасти – 2–3 мм.
Заготовку крепят в токарный станок и обтачивают до нужной формы. После формирования корпуса импеллера фрезой прорезают пазы для лопастей. Лопасти фиксируются эпоксидным клеем или методом пайки, если используется металл. После сборки колесо балансируют – при дисбалансе насос будет вибрировать и быстро выйдет из строя.
Для установки требуется вал с посадочным диаметром, точно соответствующим центральному отверстию импеллера. Посадка должна быть плотной, допускается фиксация шпонкой или резьбовым соединением. После монтажа проверьте свободное вращение без заеданий. Рабочее колесо должно быть соосно корпусу помпы, зазор между лопастями и стенкой не более 1 мм для исключения потерь напора.
Последний этап – герметизация узла. Используется манжета или сальник, предотвращающий утечку воды вдоль вала. Важно не допустить перекоса при затяжке крепежа, иначе нарушится соосность и эффективность помпы снизится.
Организация привода: ручной, электрический или на основе ДВС
Выбор типа привода напрямую зависит от условий эксплуатации, требуемой производительности и доступных ресурсов. Ниже представлены особенности и рекомендации по каждому варианту.

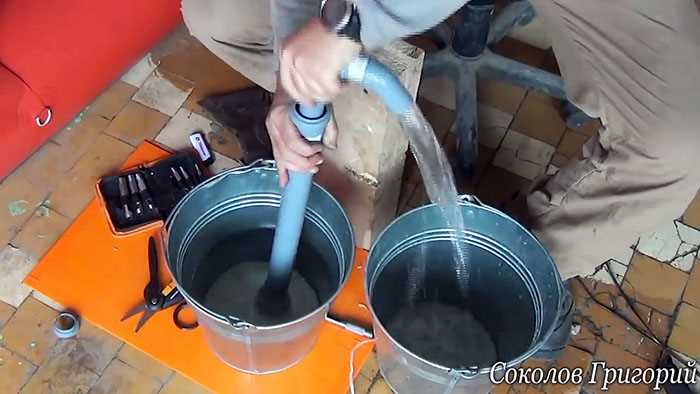

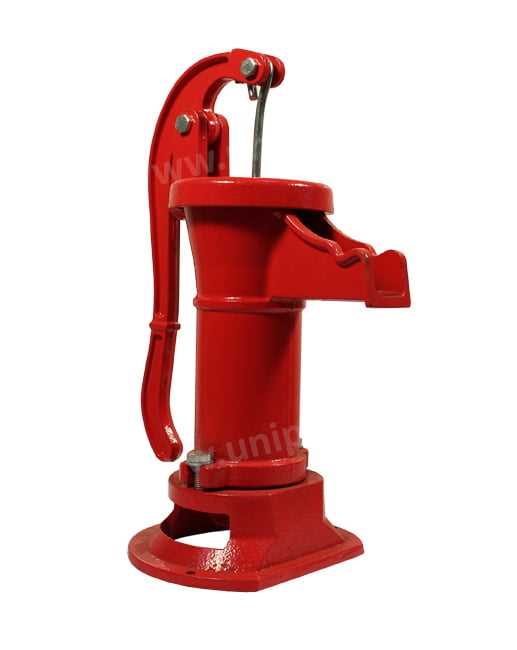

- Ручной привод – наиболее простой вариант. Используется в автономных условиях без доступа к электричеству. Подходит для подачи до 20–30 литров в минуту. Рекомендуется использовать поршневой или рычажно-мембранный механизм. Приводная часть должна включать маховик для равномерного вращения и возвратную пружину для стабилизации хода.
- Электрический привод – оптимален для стационарных систем. Для небольших насосов подойдут моторы мощностью 100–300 Вт при напряжении 220 В. Используйте мотор-редуктор с выходной частотой вращения не выше 150 об/мин. Обязательно устанавливается защита от перегрузок и влаги (класс IP54 и выше). В качестве передачи – зубчатая или ременная, с натяжным роликом.
- Привод на основе ДВС – применим в полевых условиях без электросети. Минимальная мощность двигателя – 1,5 л.с. Подключение к насосу – через центробежное сцепление либо карданный вал. Обратите внимание на охлаждение мотора (воздушное или жидкостное) и на виброизоляцию рамы. Расход топлива – от 0,5 до 1 л/ч при средней нагрузке.
В любой конфигурации важно обеспечить корректное соосное соединение приводного вала с насосным, использование подшипников с пылезащитой и предусмотренный доступ к элементам для обслуживания.
Монтаж системы забора и отвода воды
Для забора воды необходим погружной или поверхностный насос, установленный вблизи источника. Погружной вариант размещается в колодце или скважине ниже уровня воды. Используется полиэтиленовая труба диаметром не менее 32 мм с толщиной стенки от 2,5 мм. На входе обязателен обратный клапан и сетчатый фильтр грубой очистки.
Трубопровод должен быть уложен с минимальным количеством изгибов. Герметизация всех соединений выполняется с помощью сантехнической фум-ленты или анаэробного герметика. Резьбовые соединения затягиваются с контролем, чтобы избежать трещин в фитингах. При перепаде высот важно предусмотреть воздушный клапан для сброса воздуха из системы.
Отвод воды организуется через выходной патрубок насоса. Если система работает с накопительной ёмкостью, используется шаровой кран с возможностью перекрытия потока. Труба отвода размещается выше уровня приёмной тары для самотека, если отсутствует напор. На всех выходах монтируются сливные краны для обслуживания.
Если прокладка труб проходит в грунте, минимальная глубина – 1 м ниже уровня промерзания. Для защиты от механических повреждений используется гофрированная оболочка ПНД. В случае сезонной эксплуатации предусматривается возможность полного слива воды через нижнюю точку системы.
Проверка работоспособности и устранение неполадок
Для оценки работоспособности водяной помпы подключите её к источнику воды и включите привод. Обратите внимание на стабильность подачи жидкости и отсутствие вибраций. При снижении напора измерьте давление на входе и выходе, оно должно соответствовать расчетным значениям, учитывая тип и диаметр труб.
Если помпа не качает воду, первым делом проверьте герметичность соединений и отсутствие засоров в трубах и корпусе. Осмотрите крыльчатку на наличие повреждений, деформаций или заклинивания. При необходимости очистите лопасти от грязи и отложений.
Шум или вибрации указывают на неправильную балансировку ротора или износ подшипников. Снимите крышку корпуса и проверьте свободный ход вала – люфт не должен превышать 0,1 мм. При увеличенном износе замените подшипники, используя модели с защитой от влаги.
Проверьте герметичность уплотнений. Протечки в районе сальника свидетельствуют о необходимости замены уплотнительной манжеты. Используйте высококачественные резиновые или силиконовые материалы с устойчивостью к температуре до 90 °C.
Если поток воды нерегулярный, проверьте правильность установки обратного клапана и отсутствие засоров в фильтре. Засорение приводит к обратному току и снижению эффективности помпы.
Для точной диагностики рекомендуется использовать манометр и измеритель расхода. Оптимальные показатели зависят от конкретной конструкции, но обычно напор должен составлять не менее 1,5 бар при расходе, соответствующем паспортным данным помпы.
Регулярное обслуживание и своевременная замена изношенных деталей обеспечат стабильную работу водяной помпы и продлят срок её эксплуатации.
Вопрос-ответ:
Какие материалы понадобятся для самостоятельного изготовления водяной помпы?
Для создания водяной помпы своими руками обычно нужны пластиковые или металлические трубы, клапаны, резиновые уплотнители, насос (ручной или электрический), а также инструменты для резки и соединения деталей. Выбор материалов зависит от того, где будет использоваться помпа и какие нагрузки на неё будут оказываться.
Какой принцип работы водяной помпы, сделанной вручную?
Самодельная водяная помпа работает за счёт создания разницы давления, которая заставляет жидкость перемещаться по трубам. Обычно в конструкции применяется поршень или мембрана, двигаясь внутри корпуса, она вытесняет воду, создавая поток. Правильно собранная система с обратными клапанами не даёт жидкости возвращаться назад, обеспечивая непрерывную подачу воды.
Какие ошибки чаще всего допускают при сборке водяной помпы самостоятельно?
Часто встречаются следующие проблемы: неправильный подбор уплотнителей, из-за чего возникает протечка; несоблюдение герметичности соединений; ошибки при установке клапанов, приводящие к обратному току воды; использование неподходящих материалов, которые быстро изнашиваются или не выдерживают давление. Все эти нюансы влияют на работу помпы и её срок службы.
Можно ли собрать водяную помпу без специального оборудования и какие инструменты понадобятся?
Да, возможно собрать простую помпу без профессионального оборудования, если использовать базовые инструменты: ножовку для труб, отвертки, ключи, уплотнители и герметик. Важно тщательно подготовить детали и убедиться, что все соединения плотные. Для сложных конструкций или больших объёмов лучше иметь под рукой дрель, паяльник для пластика или сварочный аппарат, но для небольших домашних задач вполне достаточно ручных инструментов.
