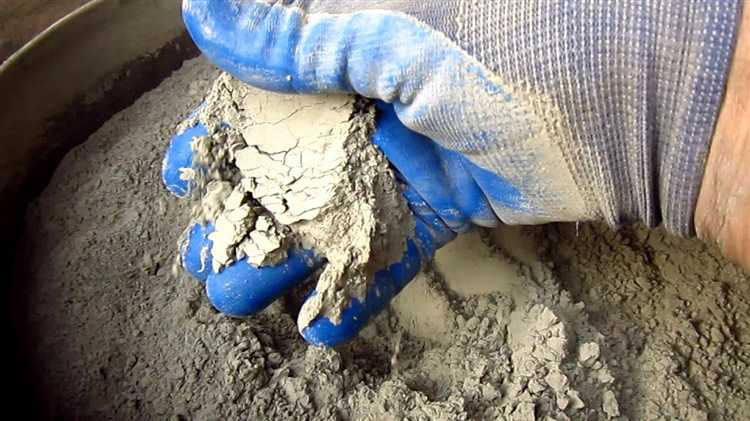

Мел, представляющий собой природный карбонат кальция, активно используется в цементной промышленности как минеральная добавка. Его доля в составе цементного клинкера может достигать 10%, что регулируется стандартами ГОСТ 31108-2020. Основная цель введения мела – удешевление производства и корректировка химического состава смеси при избыточном содержании кремнезема.
При дозированном добавлении мела (не более 5%) наблюдается улучшение пластичности раствора и снижение водоцементного отношения. Это обусловлено тонкой дисперсностью мела и его способностью участвовать в образовании карбонатных гидратов. Однако превышение рекомендованных концентраций приводит к снижению прочностных характеристик цемента на 28 сутки более чем на 15–20%, особенно в условиях переменного увлажнения и замораживания.
Добавление мела требует точного расчета модуля насыщения и силикатного модуля цементной массы. При использовании низкокачественного мела с примесями глины или песка происходит разбалансировка фазового состава, что сказывается на однородности цементного камня и увеличивает риск растрескивания в ранние сроки твердения.
Рекомендуется использовать мел только после предварительного химического анализа и механического измельчения до удельной поверхности не менее 3000 см²/г. При этом оптимальная температура обжига клинкера должна быть скорректирована на 15–20 °C в сторону снижения для компенсации декарбонизации добавки.

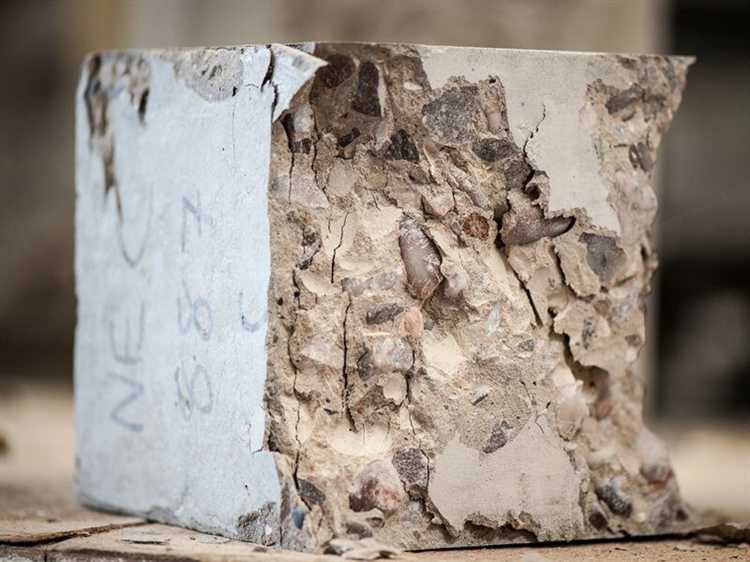

Как влияет мел на прочность цементного раствора
Добавление мела в цементный раствор оказывает прямое влияние на его прочностные характеристики. Мел, представляющий собой карбонат кальция, снижает долю активного клинкера в смеси, что отражается на гидратации цемента.
- При дозировке до 5% массы цемента изменения в прочности минимальны. Раствор сохраняет нормативные показатели при условии тонкого помола мела.
- Добавка в пределах 10–15% приводит к снижению прочности на сжатие до 20% через 28 суток твердения. Причина – снижение количества гидросиликатов кальция, формирующих прочную структуру.
- Содержание мела выше 20% критически ослабляет раствор. Формируется пористая структура с нестабильной микросетью, склонной к растрескиванию при высыхании.
Рекомендуется:
- Не превышать 7% мела при приготовлении растворов, предназначенных для конструкционных элементов.
- Использовать мел только в виде тонкодисперсного порошка с удельной поверхностью не менее 300 м²/кг.
- Компенсировать снижение прочности введением активных минеральных добавок – микрокремнезёма, метакаолина.
- Контролировать водоцементное отношение: при увеличении мела требуется снижение количества воды для сохранения плотности структуры.
Использование мела оправдано в растворах для теплоизоляционной кладки, выравнивающих и ремонтных составах, где критична не прочность, а низкая плотность и удобоукладываемость.
Изменение времени схватывания цемента при добавлении мела
Добавление мела в цемент в количестве до 10% по массе приводит к увеличению времени начала схватывания на 15–25 минут. Это связано с уменьшением концентрации активного клинкера и разбавлением гидратационно-активных фаз. При дозировке мела выше 15% начало схватывания может откладываться на 30–50 минут, особенно при низкой температуре окружающей среды (ниже 10 °C).
Мел снижает ионов Ca²⁺ в растворе за счёт карбонатного буфера, что тормозит образование C-S-H и гидроксида кальция. Итог – удлинение как начального, так и конечного схватывания. При содержании мела свыше 20% время окончания схватывания увеличивается в среднем на 60–80 минут, что недопустимо для конструкционных бетонов, требующих быстрой фиксации формы.
Для компенсации замедления схватывания рекомендуется использовать ускорители на основе сульфата алюминия или хлорида кальция. Также допустима корректировка состава цемента за счёт повышения содержания C₃A. Экспериментально подтверждено, что введение 5% мела в портландцемент марки М500 без добавок увеличивает время начала схватывания с 110 до 132 минут, а при 15% – до 158 минут.
При проектировании составов с мелом необходимо учитывать требуемое время формования и климатические условия, особенно при монолитном строительстве в холодный период. Оптимальная дозировка мела – не более 7% при условии отсутствия дополнительных замедлителей в системе.
Совместимость мела с различными марками цемента
Мел (карбонат кальция) по-разному взаимодействует с различными марками цемента, что напрямую влияет на прочностные и эксплуатационные характеристики строительных смесей. Совместимость определяется минеральным составом цемента, его активностью и водопотребностью.
Портландцемент (М400, М500) допускает введение мела до 10% от массы без существенного ухудшения прочности. При дозировке до 5% наблюдается стабилизация начального твердения и снижение усадки. Превышение 10% вызывает разбавление активной фазы клинкера, снижая марочную прочность на 15–20%.
Шлакопортландцемент более чувствителен к добавкам мела из-за сниженной активности шлаковых компонентов. Добавление мела свыше 5% вызывает увеличение времени схватывания и падение прочности на сжатие до 25% на 28 сутки. Рекомендуется использовать активированные формы мела (измельчённые до <40 мкм) для частичной компенсации снижения прочности.
Белый цемент (высокобелый и сверхбелый) несовместим с техническим мелом, содержащим примеси железа, так как это снижает отражательную способность и нарушает оптические характеристики материала. Допускается введение очищенного микрокальцита с содержанием Fe₂O₃ менее 0.1% и размером частиц до 10 мкм.
Сульфатостойкий цемент не рекомендуется комбинировать с мелом из-за повышения проницаемости матрицы и снижения устойчивости к агрессивным средам. Даже при дозировке 3–4% наблюдается рост капиллярной пористости и ухудшение сопротивления сульфатной коррозии.
Для гидрофобного цемента допустим ввод мела до 7% при условии, что карбонатная добавка имеет высокую степень дисперсности. В противном случае возможно ухудшение пластичности и перерасход воды затворения.
Выбор типа мела должен учитывать происхождение (натуральный, осаждённый), чистоту и степень помола. Не допускается применение мела с остатком на сите №008 более 5%. Влияние мела на цемент необходимо предварительно оценивать лабораторными испытаниями с учётом целевого назначения бетона.

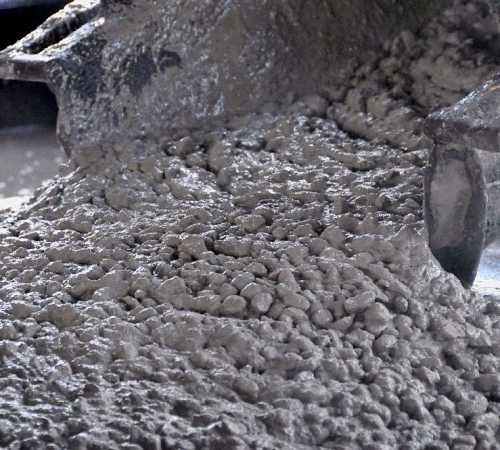

Оптимальные пропорции мела в составе цементной смеси
Добавление мела в цементную смесь позволяет корректировать пластичность, водоудерживающую способность и себестоимость раствора. Однако превышение допустимых дозировок приводит к снижению прочности и стойкости к агрессивным средам.
- При введении до 5% мела от массы цемента изменение прочностных характеристик практически не наблюдается. Смесь остается пригодной для несущих конструкций.
- Доля 6–10% допустима при производстве штукатурных и кладочных растворов, где требования к прочности ниже. Повышается удобоукладываемость и снижается расход цемента.
- Добавление 11–15% допустимо только в смесях для временных или неответственных конструкций. Прочность падает до 20–25% от исходной, водостойкость ухудшается.
- Более 15% приводит к хрупкости, активному высолообразованию и растрескиванию при высыхании. Такое соотношение не рекомендуется в строительной практике.
При выборе пропорции учитываются требования к марке прочности, условия эксплуатации и вид конструкции. Для оптимизации рекомендуется предварительное лабораторное тестирование с учетом конкретных характеристик цемента и мела.
Влияние мела на водопоглощение и усадку цемента
Добавление мела в цемент в количестве до 15% по массе ведет к увеличению водопоглощения на 8–12% по сравнению с контрольным образцом без добавок. Это связано с микропористой структурой карбоната кальция, который усиливает капиллярное всасывание в затвердевшем камне. При увеличении дозировки свыше 20% наблюдается не только рост водопоглощения до 18–20%, но и существенное снижение плотности цементного камня, что приводит к ухудшению морозостойкости и водостойкости материала.
Усадка цементного камня также изменяется в зависимости от содержания мела. При дозировке до 10% линейная усадка возрастает незначительно – на 0,05–0,08 мм/м. Однако при увеличении концентрации до 25% усадка может достигать 0,15–0,18 мм/м, что обусловлено снижением доли гидравлически активных фаз и увеличением объема испаряемой воды. Это особенно критично при производстве тонкостенных конструкций и стяжек.
Рекомендуется ограничивать содержание мела в цементе до 10%, если приоритетом является минимизация усадки и водопоглощения. При необходимости повышения пластичности и удобоукладываемости возможно кратковременное повышение дозировки до 15%, при обязательном контроле пористости и водоцементного отношения.
Проблемы при шлифовке и финишной отделке с добавлением мела
Добавление мела в цементную смесь значительно влияет на процесс шлифовки и качество финишной отделки. Мел, будучи очень мягким и пористым минералом, снижает прочность верхнего слоя, что приводит к быстрому истиранию и появлению царапин при механической обработке.
Во время шлифовки поверхность с содержанием мела подвергается интенсивному пылеобразованию, ухудшающему видимость и затрудняющему контроль качества. Мел быстро забивает абразивные материалы, снижая их ресурс и эффективность, что требует частой замены шлифовальных кругов и увеличивает трудозатраты.
Из-за низкой сцепляемости мела с цементной матрицей наблюдается рыхлость и образование микротрещин после финишной отделки. Это снижает устойчивость покрытия к влаге и механическим нагрузкам, ускоряет появление сколов и отслоений при эксплуатации.
Рекомендуется ограничивать долю мела в цементной смеси до 2–3% по массе для минимизации негативных эффектов. При необходимости использовать добавки с мелом, важно применять специализированные укрепляющие компоненты, повышающие связность и плотность поверхности.
Для улучшения результата шлифовки следует выбирать абразивы с высокой стойкостью к забиванию и использовать многоступенчатую обработку с постепенным снижением зернистости. Важно обеспечивать регулярное удаление пыли и контролировать влажность поверхности, чтобы избежать расслоения и сохранить ровность финишного слоя.
Как добавление мела сказывается на долговечности бетонных конструкций
Мел, будучи карбонатным наполнителем, изменяет структуру цементного камня и влияет на прочностные и долговечностные характеристики бетона. Введение мела до 5% массы цемента улучшает плотность смеси за счет заполнения микро- и мезопор, что снижает проницаемость и повышает устойчивость к воздействию агрессивных сред. Однако превышение этого содержания приводит к росту хрупкости и снижению механической прочности из-за ослабления цементного матрикса.
Мел увеличивает устойчивость бетона к химическому воздействию сульфатов, благодаря уменьшению свободного гидроксида кальция в структуре, что снижает риск образования сульфатов кальция и последующего расширения и растрескивания. Одновременно улучшается адгезия между цементным камнем и заполнителями, что повышает общую целостность конструкции.
Для достижения оптимальной долговечности рекомендуется использовать мел с дисперсностью не менее 10 мкм и вводить его совместно с пластификаторами для сохранения работоспособности смеси. При этом важно контролировать соотношение вода/цемент, чтобы избежать избыточной пористости, негативно влияющей на стойкость к циклам замораживания и оттаивания.
В условиях повышенной влажности и химической агрессии добавка мела улучшает сопротивляемость коррозии арматуры за счет снижения капиллярной проницаемости и повышения щелочности среды. Тем не менее, длительная эксплуатация требует проведения мониторинга микроструктуры для своевременного выявления возможных деградационных процессов, особенно при концентрациях мела выше 7%.
Вопрос-ответ:
Зачем добавляют мел в цемент и какова его роль?
Мел добавляют в цемент для регулирования свойств смеси. Он влияет на процесс гидратации, улучшая распределение частиц и уменьшая количество крупных комков. Кроме того, мел может повысить пластичность цементного теста и улучшить его удобоукладываемость.
Какие негативные последствия могут возникнуть при добавлении слишком большого количества мела в цемент?
Если содержание мела превышает оптимальную норму, прочность цемента значительно снижается. Это связано с тем, что мел не участвует в цементирующих реакциях, а выступает лишь как заполнитель. Из-за этого структура становится менее плотной, что ухудшает долговечность и устойчивость материала к нагрузкам и влаге.
Как добавление мела влияет на скорость схватывания цементного раствора?
Мел может замедлить процесс схватывания за счёт снижения количества активных компонентов в смеси. При этом общая реакция гидратации замедляется, и затвердевание происходит более плавно. Это может быть полезно при работе в жарких условиях, когда требуется больше времени для обработки раствора.
Какие методы контроля качества используют, чтобы определить оптимальное количество мела в цементе?
Для контроля применяют лабораторные испытания, такие как определение прочности на сжатие и растяжение, скорость схватывания и химический анализ состава. Оптимальное количество мела определяется экспериментально, чтобы достичь баланса между удобоукладываемостью и механическими свойствами конечного продукта.
Можно ли использовать цемент с добавлением мела в конструкциях, которые будут подвергаться высоким нагрузкам?
Использование такого цемента в конструкциях с большими нагрузками требует осторожности. В больших дозах мел снижает прочность, поэтому для ответственных объектов обычно применяют цементы с минимальным содержанием наполнителей. Однако при правильной дозировке и сочетании с другими добавками он может улучшить рабочие характеристики, не снижая безопасность конструкции.
Какие изменения в свойствах цемента вызывает добавление мела?
Добавление мела в цемент влияет на его химический состав и механические характеристики. Мел, являясь карбонатным минералом, снижает количество активных компонентов в цементе, что может привести к уменьшению прочности затвердевшего бетона. Кроме того, присутствие мела замедляет гидратацию цемента, из-за чего процесс схватывания и твердения становится медленнее. В результате может измениться пористость материала, что влияет на его долговечность и устойчивость к внешним воздействиям. При этом небольшие дозы мела иногда используют для регулирования реологических свойств цементного раствора, улучшая его удобоукладываемость.
Загрузка...
