В типичной системе с заземлённой нейтралью провод «ноль» (N) и заземление (PE) соединяются в одной точке – как правило, в вводном распределительном щите. Повторное их соединение в других точках цепи, особенно внутри потребительской сети, приводит к нарушению системы защитного заземления и создает потенциальную угрозу поражения электрическим током.

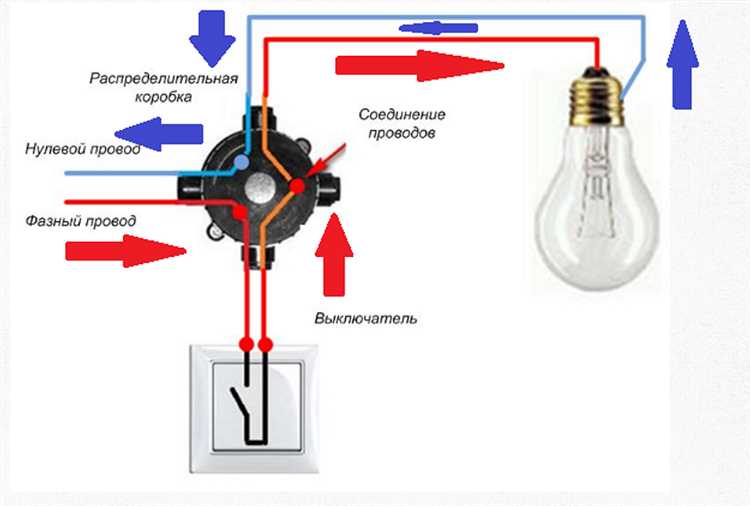

При прямом замыкании нуля и земли в розетке или распределительной коробке ток утечки начинает частично возвращаться не по нейтрали, а по заземляющему проводнику. Это искажает схему токораспределения, может вызвать срабатывание устройств защитного отключения (УЗО) без явной причины и нарушает принцип разделения рабочего и защитного проводников.
Особую опасность представляет ситуация при обрыве нулевого провода до точки замыкания. В этом случае корпус подключенного оборудования через заземление оказывается под фазным потенциалом. При прикосновении к корпусу человек получает поражение током, так как цепь замыкается через тело на землю. Особенно критично это в сетях с нагрузкой на одну фазу, где несимметрия токов приводит к резкому росту напряжения на корпусах.
Категорически запрещается соединять N и PE вне главной заземляющей шины. Для проверки работоспособности УЗО или целостности заземления применяются специализированные приборы, а не «перемычки». Нарушение этого правила – частая причина пожаров, поломки оборудования и травм. Рекомендуется всегда проверять электромонтаж на соответствие ПУЭ и проводить периодическую диагностику защитных контуров.
Что физически происходит при соединении ноля и земли в розетке
При прямом соединении рабочего ноля (N) и защитного проводника (PE) в розетке возникает замыкание цепи, в которой потенциальная разность между этими проводами стремится к нулю. Это соединение приводит к тому, что корпус подключённых электроприборов оказывается напрямую связан с нейтралью трансформатора питающей подстанции.
В нормальных условиях проводник PE не несёт тока. Однако при объединении его с нулём ток начинает протекать по защитному заземляющему контуру. Это нарушает селективность защитных устройств, например, УЗО или дифференциальных автоматов, так как ток в фазе и нуле становится неравным, и устройство может ложно сработать или не сработать при утечке.
Сопротивление заземляющего контура отличается от сопротивления нулевого проводника. При повреждении ноля весь ток нагрузки может пойти через проводник PE. Это приводит к появлению опасного напряжения на металлических частях оборудования, которое должно быть безопасным. В случае пробоя изоляции возрастает риск поражения электрическим током.
Никогда не соединяйте ноль и землю в розетке: такое вмешательство нарушает принципы работы системы TN-C-S или TN-S, снижает уровень электробезопасности и противоречит ПУЭ. При необходимости проверки целостности проводников используйте мультиметр и следуйте регламенту измерений сопротивлений защитных цепей.
Можно ли соединять ноль и землю в распределительном щите

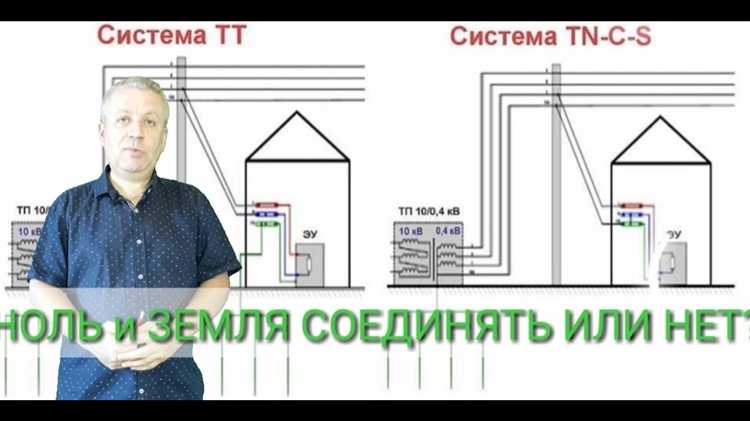

Соединение нулевого рабочего проводника (N) и защитного заземления (PE) в распределительном щите допустимо только в точке ввода электроэнергии – в главной заземляющей шине (ГЗШ) системы TN-C-S. После этой точки разделение на N и PE должно быть строгим, любое повторное объединение запрещено.
Если соединить ноль и землю в щите конечного потребителя, возникает риск появления тока на корпусах электрооборудования при обрыве нуля. В результате защитное заземление утрачивает свою функцию и становится источником поражающего напряжения.
В распределительных щитах зданий с системой TN-S, где нулевой и заземляющий проводники изначально разделены, их объединение недопустимо ни при каких условиях. Такое вмешательство нарушает селективность работы устройств защитного отключения (УЗО), вызывает ложные срабатывания или, наоборот, отказ при аварии.
Неправильное объединение PE и N также искажает токовую схему, что затрудняет диагностику неисправностей и нарушает нормативные требования ПУЭ, п.1.7.131 и п.1.7.135.
Разрешённое место объединения PE и N – только вводной щит, оборудованный ГЗШ с надёжным контуром заземления и уравниванием потенциалов. Монтаж выполняется медной шиной, болтовым соединением с маркировкой. Во всех остальных случаях соединение нуля и земли недопустимо и квалифицируется как нарушение электробезопасности.
Опасности для человека при замыкании ноля и земли
Замыкание ноля на землю может создать опасные условия, особенно в системах с повторным заземлением. В случае повреждения нулевого проводника ток возвращается через заземляющие элементы, включая корпус оборудования. Это приводит к появлению опасного потенциала на металлических частях, которые человек может коснуться.
При замыкании ноля и земли ток начинает течь через цепь заземления, в которую могут быть включены части здания, водопровод, арматура. Если человек окажется в этой цепи, через него может пройти ток величиной от 10 до 50 мА – этого достаточно, чтобы вызвать фибрилляцию сердца. Смертельный исход возможен при длительном воздействии тока выше 100 мА.
Устройства защитного отключения (УЗО) могут не сработать, если утечка происходит по заземляющему проводнику, а не в фазной цепи. Это делает замыкание ноля и земли особенно опасным: визуально неисправность может быть незаметна, но корпус оборудования остаётся под напряжением.
Для исключения риска необходимо избегать соединения нулевого рабочего проводника с заземляющим вне точки ввода питания. Важно регулярно проверять целостность цепей заземления и ноля. Использование переносных удлинителей с перемычкой между PE и N проводниками категорически недопустимо.
Как влияет соединение ноля и земли на работу УЗО
Соединение ноля (PEN или N) и защитного проводника (PE) после УЗО приводит к его ложному срабатыванию. Это происходит из-за возникновения утечки тока на землю, которую устройство интерпретирует как повреждение изоляции или прикосновение к токоведущим частям.
УЗО сравнивает токи в фазном и нулевом проводниках. При их равенстве устройство не реагирует. Однако при объединении N и PE ток частично уходит через землю, в результате чего появляется разница токов, которую фиксирует УЗО, немедленно отключая цепь.

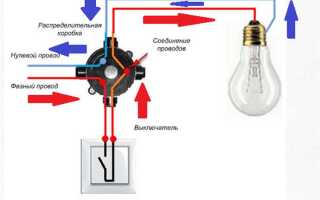

На практике это может проявляться при неправильной разводке в распределительной коробке или подключении заземления к нулю в розетке после УЗО. Даже мизерная утечка в несколько миллиампер вызывает отключение, особенно у устройств с порогом 10–30 мА.
Недопустимо объединять N и PE за УЗО в частных домах и квартирах с системой TN-S. Единственная точка соединения ноля и земли допускается в щите ввода (при системе TN-C-S) и только до установки УЗО. В противном случае устройство теряет способность корректно выполнять свою функцию – защиту от поражения электрическим током.
Для проверки правильности схемы следует использовать индикаторы утечки и тестовые кнопки УЗО. При наличии ложных срабатываний нужно прозвонить цепь на предмет соединения N и PE и устранить такие участки. Иначе возможны частые отключения питания без реальной угрозы.
Почему при соединении ноля и земли возможны перебои в работе техники
При замыкании ноля и земли возникает замкнутый контур, по которому могут течь паразитные токи. Они создают разницу потенциалов между точками, где по проекту должно быть нулевое напряжение. Это нарушает стабильность работы импульсных блоков питания, чувствительных контроллеров и устройств с микропроцессорным управлением.
В случае, если ноль соединён с землёй вне распределительного щита, возникает дополнительный путь тока утечки. Это приводит к ложным срабатываниям УЗО и автоматов, что прерывает электропитание. Особенно это критично в системах с резервным питанием или оборудованием, требующим непрерывной работы.
Сопротивление заземления редко бывает идеально низким, особенно в частных домах. При высоких токах возможны импульсы напряжения на корпусах устройств, подключённых к «земле», что приводит к нестабильной работе электроники или сбоям в сетевых соединениях.
Соединение ноля и земли нарушает принцип разделения токов рабочего и защитного проводников. При этом токи нагрузки могут течь по заземляющему контуру, что приводит к наводкам и сбоям в интерфейсах RS-485, Ethernet и других с гальванической развязкой.
Правильная организация системы TN-C-S допускает объединение ноля и земли только в одной точке – в щите ввода. Любое дополнительное соединение в розетке или распределительной коробке нарушает баланс и может вызвать колебания напряжения в пределах до 20 В, что выходит за пределы нормы для чувствительных устройств.
Чем грозит замыкание ноля и земли в старой электропроводке
В старых системах электропроводки замыкание нулевого провода и защитного заземления создаёт повышенный риск выхода из строя оборудования и опасность для здоровья. Основные последствия связаны с особенностями конструкции и износа материалов:
- Нарушение работы автоматов и УЗО. Из-за утечки тока через землю устройства защиты могут срабатывать некорректно или не срабатывать вовсе, снижая уровень безопасности.
- Повышенный риск токов утечки. Изношенная изоляция и коррозия контактов увеличивают вероятность появления паразитных токов, которые могут не быть обнаружены стандартными защитными устройствами.
- Появление разницы потенциалов на корпусах техники. В результате замыкания корпус бытовых приборов может оказаться под напряжением, что создаёт угрозу поражения электрическим током.
- Повышенный нагрев проводов и контактов. Плохой контакт на старых соединениях при протекании тока через землю приводит к локальному перегреву и возможному возгоранию.
- Искажение работы измерительных приборов. Ток через землю влияет на точность амперметров и вольтметров, что осложняет диагностику и ремонт.
Рекомендации для предотвращения опасностей:
- Провести полную диагностику состояния изоляции и контактов в распределительных щитах.
- Установить современные устройства защитного отключения (УЗО) с функцией селективного отключения.
- При ремонте заменить алюминиевые провода на медные, особенно в цепях нуля и заземления.
- Проверить и обновить систему заземления с учётом нормативных требований.
- Избегать соединения нулевого провода и заземления в точках, отличных от главного щита, где это категорически запрещено.
Игнорирование замыкания ноля и земли в старой проводке приводит к повышенной аварийности, поломкам техники и угрозе безопасности жильцов. Своевременное обновление электросети и грамотная эксплуатация минимизируют эти риски.
Как правильно обнаружить и устранить замыкание между нолем и землёй
Для обнаружения замыкания между нулём и землёй используют цифровой мультиметр с функцией измерения сопротивления или цепи. Отключите питание в исследуемой цепи, чтобы избежать поражения током и повреждения приборов. Затем снимите нагрузку и отсоедините проводники, чтобы изолировать участок для проверки.
Подключите щупы мультиметра между нулевым проводом и заземлением. При исправной цепи сопротивление будет очень высоким (несколько мегом). Если показания прибора близки к нулю, значит, присутствует короткое замыкание. Для уточнения места повреждения последовательно проверяйте отдельные участки проводки и электрооборудование.
Для локализации замыкания можно использовать тестер цепей или специальный тестер сопротивления изоляции. Проверяйте изоляцию проводов, особенно в местах прохождения через стены, коробки и соединения. Особое внимание уделяйте зонам с повышенной влажностью и механическими повреждениями.
После выявления дефектного участка отключите его и замените повреждённый кабель или исправьте контакт. При ремонте используйте только сертифицированные материалы и соблюдайте нормы ПУЭ и ГОСТ. После устранения неисправности повторно измерьте сопротивление между нулём и землёй для подтверждения отсутствия замыкания.
Не допускайте использования временных решений, таких как скрутки без изоляции или обходы через металлические части, чтобы избежать повторного выхода из строя и обеспечить безопасность эксплуатации электросети.
Вопрос-ответ:
Что произойдет в электрической цепи, если напрямую соединить нулевой провод с заземлением?
Если соединить нулевой провод с заземлением, то в нормальных условиях это не вызовет сильных проблем, так как ноль обычно связан с землей в распределительном щите. Однако в случае неисправностей или повреждений изоляции может появиться ток, что повысит риск поражения электрическим током или вызовет срабатывание защитных устройств.
Почему не рекомендуется замыкать ноль и землю вне щитка, например, в розетке или на приборе?
Соединение нуля и земли вне электрического щитка приводит к нарушению схемы заземления и защитных функций. Это может привести к тому, что защитные устройства перестанут корректно работать, а в случае утечки тока человек будет подвергаться опасности. Кроме того, это может привести к появлению шумов и помех в работе оборудования.
Какие последствия для работы электрических приборов могут возникнуть при замыкании нуля и земли?
Замыкание нуля и земли иногда вызывает появление токов утечки, что может привести к ложным срабатываниям УЗО (устройств защитного отключения) и другим сбоям в работе оборудования. Также повышается вероятность коррозии и повреждения контактов из-за протекания постоянных токов в системе заземления.
Как отличить нулевой провод от заземляющего при проверке электрической цепи?
Нулевой провод обычно имеет синий цвет изоляции, а заземляющий — желто-зеленый. При помощи тестера можно измерить напряжение: между фазой и нулем будет рабочее напряжение (например, 220 В), а между землей и нулём напряжение близко к нулю. При проверке важно не допускать их случайного замыкания, чтобы избежать проблем.
Что будет, если в распределительном щитке случайно соединить ноль и землю на фазном проводе?
Если замкнуть фазу с землей, то произойдет короткое замыкание, что приведет к срабатыванию автоматического выключателя или предохранителя. Это защитит электрическую цепь от повреждения, но свидетельствует о серьёзной ошибке монтажа, которую нужно срочно исправить для безопасности.
Что происходит в электрической цепи при замыкании нуля и земли?
Если замкнуть провод нуля и защитного заземления, между ними создаётся ток, поскольку ноль и земля имеют разный потенциал. Это может привести к нарушению работы защитных устройств, повышенному износу электрооборудования и появлению опасных токов утечки. В некоторых случаях подобное замыкание может вызвать отключение автоматики и привести к сбоям в системе электроснабжения.
Какие последствия могут возникнуть из-за замыкания нулевого провода с заземлением в бытовой электросети?
В бытовой электросети соединение нуля с землёй может вызвать несколько проблем. Во-первых, увеличивается риск поражения электрическим током, так как защитное заземление перестаёт выполнять свою функцию корректно. Во-вторых, появляется возможность выхода из строя некоторых электроприборов из-за нестабильности напряжения. Также это может привести к ложным срабатываниям УЗО или автоматов, что затруднит эксплуатацию оборудования и повысит вероятность аварийных ситуаций. Важно понимать, что такие действия нарушают правила электробезопасности и требуют немедленного исправления.
