Что можно выплавить из алюминия

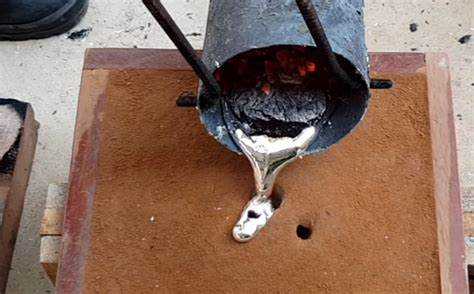

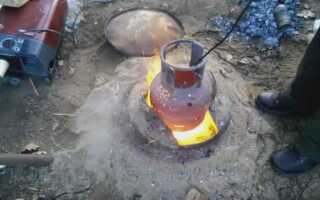

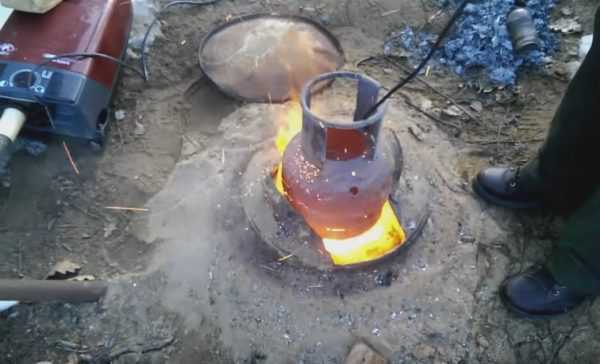

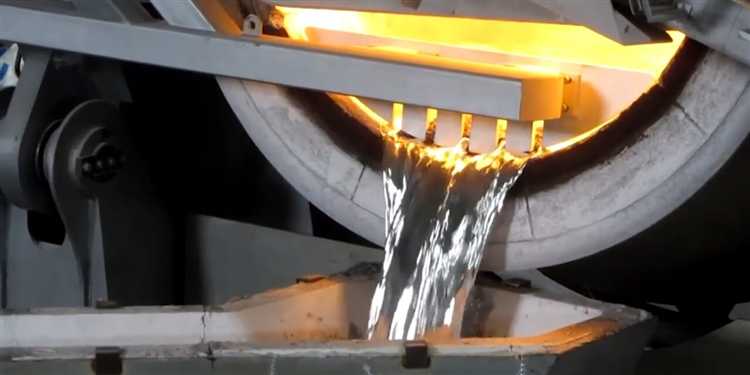

Алюминий занимает второе место после стали по объёму применения в промышленности благодаря сочетанию малой плотности (2,7 г/см³), высокой коррозионной стойкости и технологичности. Основные изделия из алюминия производятся методом литья, прокатки, прессования и порошковой металлургии. Наиболее распространены алюминиевые профили, листы, фольга, проволока, а также детали сложной формы для машиностроения и авиации.

На основе чистого алюминия создаются сплавы с кремнием, медью, магнием, цинком и марганцем. Например, сплав марки Д16 (Al-Cu-Mg) применяется в авиационной промышленности за счёт высокой прочности при малом весе. АМг5 (Al-Mg) используется в строительстве и судостроении благодаря устойчивости к морской воде. Силумины (Al-Si), содержащие от 5 до 20% кремния, востребованы в автопроме для производства корпусов двигателей и коробок передач из-за высокой литейной текучести и стабильности размеров при термических нагрузках.

Особое внимание заслуживают алюминиевые изделия, изготовленные методом экструзии: оконные и фасадные системы, элементы мебели, теплообменники. В условиях повышенных механических и термических нагрузок применяются деформируемые алюминиевые сплавы, прошедшие закалку и естественное или искусственное старение. Для получения максимальных эксплуатационных характеристик необходимо учитывать не только марку сплава, но и режимы термической обработки.

При выборе алюминиевого материала важно соотносить свойства сплава с требованиями к конечному изделию: устойчивость к коррозии, прочность, свариваемость, обрабатываемость резанием. Практика показывает, что правильно подобранный алюминиевый сплав позволяет снизить массу конструкции до 50% по сравнению со стальными аналогами без потери эксплуатационной надёжности.

Алюминиевые сплавы для авиационной промышленности: особенности и состав

Алюминиевые сплавы, применяемые в авиации, обладают высокой удельной прочностью, стойкостью к коррозии и хорошей обрабатываемостью. Наиболее востребованы деформируемые сплавы, закаливаемые термической обработкой. Основные группы – дюралюмины (серия 2xxx), сплавы на основе магния и кремния (6xxx) и термопрочные системы на основе цинка (7xxx).

Дюралюмины (например, 2024, 2017) содержат медь (до 4,5%), магний и марганец. Они демонстрируют высокую прочность, особенно после закалки и старения, но требуют антикоррозионного покрытия при эксплуатации в агрессивной среде.

Сплавы серии 7xxx (например, 7075, 7050) включают до 8% цинка, а также магний и медь. Это наиболее прочные алюминиевые сплавы, применяемые в силовых элементах конструкций. 7050 обладает улучшенной стойкостью к межкристаллитной коррозии по сравнению с 7075, что делает его предпочтительным в узлах с высокой нагрузкой и повышенной влажностью.

Сплавы 6061 и 6082 (серия 6xxx), легированные магнием и кремнием, уступают по прочности 2xxx и 7xxx, но выигрывают в коррозионной стойкости и свариваемости. Их применяют в неответственных конструкциях и вспомогательных элементах.

Выбор сплава зависит от условий эксплуатации: нагрузка, влажность, температура, требуемый срок службы. Для высоконагруженных участков предпочтительны 7050 и 2024, для второстепенных – 6061 и 6082.

Применение литейных алюминиевых сплавов в производстве автозапчастей

Литейные алюминиевые сплавы, особенно на основе системы Al-Si (силумины), широко применяются в производстве автокомпонентов благодаря низкой плотности (около 2,7 г/см³), высокой коррозионной стойкости и хорошей литейной текучести. Эти характеристики позволяют изготавливать детали сложной формы с минимальной механической обработкой.

Наиболее часто из литейных алюминиевых сплавов производят блоки цилиндров, головки блока, картеры коробок передач, ступицы колес, элементы подвески и корпуса насосов. Использование сплавов типа AlSi9Cu3 и AlSi12 обеспечивает оптимальное сочетание прочности, термостойкости и обрабатываемости. Присадка меди и магния в составе улучшает механические характеристики и термостойкость, что особенно важно для двигательных компонентов.

Для получения стабильных характеристик деталей рекомендована технология литья под низким давлением или вакуумное литьё. Это снижает пористость, повышает плотность структуры и снижает уровень дефектов. Термическая обработка (T6) дополнительно повышает прочность за счёт дисперсионного твердения.

Алюминиевые сплавы позволяют снизить массу автомобиля на 30–50% по сравнению с чугунными аналогами, что критично для повышения топливной эффективности. Кроме того, устойчивость к коррозии упрощает обслуживание и увеличивает срок службы деталей.

Рекомендации: при выборе литейного алюминиевого сплава для автозапчастей необходимо учитывать термические нагрузки, требования к жёсткости и условия эксплуатации. Оптимизация состава сплава и технологии литья позволяет добиться высокой надёжности без избыточного веса конструкции.

Изготовление фольги и упаковочных материалов из пищевого алюминия

Пищевая алюминиевая фольга изготавливается из высокочистого алюминия с содержанием не менее 99,0%. Основной сплав – алюминий марки А6 или А7. Производство начинается с горячей прокатки слитков толщиной 400–600 мм до состояния промежуточной заготовки, затем проводится холодная прокатка до толщины 6–20 мкм. Допустимые отклонения не превышают 4% по толщине. Ключевое требование – однородная структура металла без пор и включений.

Для предотвращения контакта с пищей используют одно- или двустороннее ламинирование полимерами (например, ПЭТ или ПП), лакокрасочное покрытие или слоистую компоновку с бумагой. Это увеличивает барьерные свойства упаковки к влаге, кислороду и свету. Герметичность достигается при термосваривании при 160–180 °C. Для фасовки продуктов в агрессивной среде (например, кетчупов или консервов) применяется алюминиевая фольга с эпоксидным или полиамидным слоем.

Рекомендуется использовать фольгу толщиной не менее 14 мкм для запекания и не менее 9 мкм для упаковки сухих продуктов. При меньших значениях возрастает риск механических повреждений. Оптимальный выбор зависит от плотности материала, степени прокатки и назначения упаковки. Современные линии способны выпускать до 2 000 м² фольги в минуту с автоматическим контролем толщины и качества поверхности.

Утилизация фольги возможна при условии отсутствия остатков органических веществ. Вторичная переработка снижает энергозатраты на 95% по сравнению с производством первичного алюминия, что делает пищевую упаковку из фольги экологически обоснованной при соблюдении технологических стандартов.

Алюминиевые профили для строительных и монтажных конструкций

Алюминиевые профили широко применяются в строительстве благодаря сочетанию малой массы, высокой прочности и устойчивости к коррозии. Основу большинства конструкционных решений составляют экструдированные профили из сплавов серий 6xxx, преимущественно 6060 и 6063. Эти сплавы обладают оптимальной свариваемостью и допускают анодирование без потери механических характеристик.

В строительстве применяются следующие типы профилей:

• Каркасные – используются для создания несущих конструкций фасадов, перегородок, навесов.
• Монтажные – применяются для крепежа, соединения элементов, установки оконных и дверных блоков.
• Декоративные – формируют финишные элементы интерьеров и фасадов с сохранением геометрии в условиях перепадов температур.

Профили выпускаются с различными сечениями: Т-образные, С-образные, Z-образные, швеллеры, уголки, трубчатые и специальные, проектируемые под конкретную задачу. Толщина стенки варьируется от 0,8 до 5 мм в зависимости от расчетной нагрузки.

Рекомендации по выбору и использованию:

1. При проектировании несущих конструкций применять профили из сплава 6061-Т6 для обеспечения высокой прочности на изгиб и кручение.
2. Для анодирования и окраски выбирать профили из 6060-Т66 – они обеспечивают равномерное покрытие без дефектов.
3. В зонах высокой влажности использовать анодированные или порошково окрашенные изделия с толщиной покрытия не менее 60 мкм.
4. Монтаж выполнять с учетом коэффициента линейного расширения алюминия (≈23×10⁻⁶ 1/°C), оставляя компенсационные зазоры.

Сборка конструкций возможна с использованием болтовых соединений, сварки TIG или заклепок. Применение алюминиевых профилей сокращает вес конструкций до 60% по сравнению со стальными аналогами, ускоряя монтаж и снижая нагрузку на фундамент.

Применение алюминиевых проводов в электроэнергетике и кабельной продукции

Алюминиевые провода применяются в воздушных линиях электропередачи напряжением от 0,4 до 750 кВ благодаря их низкой плотности (2,7 г/см³), что позволяет уменьшить нагрузку на опоры и снизить стоимость конструкций. При одинаковом весе с медными аналогами алюминий обеспечивает больший диаметр провода, что снижает поверхностную плотность тока и уменьшает нагрев.

Для повышения механической прочности и устойчивости к климатическим условиям используются сплавы типа АС (алюминий-сталь), где алюминиевая оболочка обеспечивает проводимость, а стальной сердечник – прочность на разрыв. Такие провода востребованы в магистральных ЛЭП, протяжённостью в десятки километров, где критична минимизация провисания.

В кабельной продукции алюминий применяется в силовых кабелях среднего и высокого напряжения с бумажной и полимерной изоляцией. Современные стандарты допускают использование алюминиевых жил в кабелях до 110 кВ. В отличие от меди, алюминий требует увеличенного сечения на 50–60% для сохранения той же проводимости. Это компенсируется его меньшей стоимостью и массой.

При подключении алюминиевых жил к оборудованию необходимо учитывать электрохимическую совместимость материалов и использовать переходные гильзы или болтовые зажимы с биметаллическими вставками. Нарушение этих требований ведёт к коррозии и потере контакта.

Не рекомендуется использовать алюминий в многократных монтажах и в местах с вибрационными нагрузками, так как он подвержен усталостным разрушениям. В распределительных сетях до 1 кВ допустимо применение алюминиевых самонесущих изолированных проводов (СИП), особенно в районах с ограниченным доступом для технического обслуживания.

Изделия из анодированного алюминия: примеры и технология получения

Анодирование алюминия – электрохимический процесс формирования на поверхности металла оксидного слоя с повышенной твердостью, коррозионной и износостойкостью. Этот слой имеет пористую структуру, что позволяет дополнительно окрашивать изделия.

Типичные изделия из анодированного алюминия:

• Корпуса электроники и бытовой техники (смартфоны, ноутбуки, аудиотехника) – благодаря декоративной отделке и защитным свойствам;
• Архитектурные фасадные панели – для устойчивости к атмосферным воздействиям и эстетики;
• Автомобильные детали интерьера и экстерьера – повышенная износостойкость и устойчивость к царапинам;
• Спортивный инвентарь и велосипеды – легкость и долговечность покрытия;
• Кухонная посуда и столовые приборы – гигиеничность и устойчивость к коррозии.

Технология анодирования включает несколько этапов:

1. Механическая или химическая очистка поверхности для удаления загрязнений и оксидов;
2. Погружение изделия в серную кислоту с последующим пропусканием электрического тока (анодный процесс) – толщина слоя регулируется временем и силой тока, обычно от 5 до 25 мкм;
3. Промывка водой для удаления остатков кислоты;
4. Закрытие пор анодного слоя путем гидротермической обработки (прогрев в горячей воде или паре при 95–98°C), что повышает коррозионную стойкость;
5. При необходимости – окраска пористого слоя перед его закрытием с использованием органических или неорганических красителей.

Для получения стабильного и равномерного слоя рекомендуется:

• Использовать алюминиевые сплавы с содержанием кремния не выше 0,1%, так как высокий уровень кремния ухудшает качество анодирования;
• Контролировать температуру электролита в диапазоне 18–22°C для минимизации дефектов;
• Соблюдать плотность тока 1,2–1,5 А/дм² для оптимального роста оксидного слоя;
• Регулярно обновлять электролит и фильтровать его от загрязнений.

Вопрос-ответ:

Какие основные виды изделий можно получить из алюминия и его сплавов?

Из алюминия и его сплавов изготавливают широкий спектр изделий: конструкции для авиации и автопрома, корпуса бытовой техники, упаковочные материалы, элементы инженерных сооружений, а также детали электроники. Благодаря лёгкости и устойчивости к коррозии алюминиевые изделия востребованы в различных сферах промышленности и строительства.

Какие свойства сплавов на основе алюминия делают их популярными для использования в авиации?

Сплавы алюминия для авиации обладают высокой прочностью при низком весе, устойчивы к воздействию окружающей среды и обладают хорошей обрабатываемостью. Такие характеристики обеспечивают надёжность и долговечность летательных аппаратов, одновременно снижая общий вес, что положительно сказывается на топливной эффективности и манёвренности.

Какие разновидности алюминиевых сплавов существуют и чем они отличаются между собой?

Существует несколько основных групп алюминиевых сплавов: литейные и деформируемые. Литейные сплавы применяются для изготовления сложных форм методом литья, а деформируемые — для проката, штамповки и вытяжки. Кроме того, сплавы классифицируют по маркировке и по типу легирующих элементов — например, с медью, магнием или кремнием, что влияет на механические и химические свойства материала.

Как алюминиевые сплавы влияют на долговечность и устойчивость изделий в условиях эксплуатации?

Алюминиевые сплавы характеризуются хорошей коррозионной стойкостью благодаря формированию на поверхности оксидной плёнки, которая защищает металл от дальнейшего разрушения. Легирующие элементы и специальные обработки дополнительно улучшают эту характеристику. Благодаря этому изделия сохраняют свои свойства и внешний вид даже при длительном воздействии влаги, агрессивных сред или перепадов температур.
