Автоматизированное технологическое производство (АТП) в электротехнике – это система управления и мониторинга, обеспечивающая автоматическое выполнение операций в энергетических установках и распределительных сетях. Такие системы объединяют датчики, контроллеры, исполнительные устройства и программное обеспечение в единую структуру, способную функционировать без постоянного участия человека.
Главное назначение АТП – обеспечение надежности и безопасности электроснабжения за счёт быстрого реагирования на аварийные ситуации, точного управления нагрузками и минимизации человеческого фактора. Например, в распределительных подстанциях АТП автоматически фиксирует отклонения параметров сети, отключает повреждённые участки и перенаправляет питание по резервным линиям без задержек, которые были бы неизбежны при ручном управлении.
Применение АТП особенно важно в системах с высокой степенью ответственности – в промышленных предприятиях, на объектах энергетики, в инфраструктуре транспорта и связи. Внедрение таких систем позволяет снизить эксплуатационные расходы, продлить срок службы оборудования и обеспечить соответствие современным стандартам энергоэффективности.
Для построения эффективного АТП необходимо учитывать специфику объекта: количество и типы точек подключения, параметры электропотребления, требования к резервированию и уровню автоматизации. Использование ПЛК (программируемых логических контроллеров), SCADA-систем и модулей телемеханики должно быть обосновано задачами конкретного проекта, а не шаблонным подходом.
Назначение автоматизированных технологических процессов в электроустановках
Автоматизированные технологические процессы (АТП) в электроустановках необходимы для обеспечения непрерывного и безопасного функционирования оборудования при минимальном участии персонала. Их ключевая задача – своевременное управление режимами работы силового оборудования, предотвращение аварийных ситуаций и снижение эксплуатационных затрат.
В электроустановках АТП выполняют следующие функции:
- контроль параметров электрических цепей: напряжения, тока, частоты, активной и реактивной мощности;
- автоматическое переключение схем при изменении условий работы (например, ввод резерва при отключении питания);
- своевременное обнаружение и локализация неисправностей без вмешательства оператора;
- управление коммутационными аппаратами в соответствии с заданными алгоритмами;
- архивирование и передача данных на верхний уровень АСУТП для анализа и последующей оптимизации режимов работы;
- поддержание заданных режимов работы оборудования (например, стабилизация напряжения на шинах распределительных устройств);
- обеспечение электробезопасности за счёт реализации блокировок и защит.
Рекомендуется внедрять АТП на основе микропроцессорных устройств, поддерживающих удалённый доступ, самодиагностику и обновление программного обеспечения без остановки оборудования. Такие системы позволяют снизить потери энергии до 5–7%, сократить время на устранение аварий на 60% и уменьшить количество регламентных работ более чем в два раза.
На объектах с переменной нагрузкой (промышленные предприятия, распределительные подстанции) использование АТП особенно оправдано, так как позволяет динамически адаптировать режимы работы под текущие условия. Это повышает общий КПД установки и продлевает срок службы оборудования.
Состав и структура типового АТП в распределительных сетях

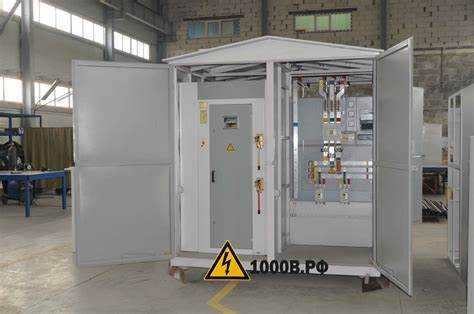

Автоматизированный пункт трансформации (АТП) в распределительных сетях включает в себя комплекс оборудования, обеспечивающего автоматический контроль, управление и защиту на участке электроснабжения. Типовой АТП строится на базе комплектного трансформаторного пункта (КТП) с интеграцией устройств телемеханики и микропроцессорной автоматики.
Внутри АТП устанавливаются силовые трансформаторы, как правило, мощностью от 400 до 1600 кВА, рассчитанные на понижение напряжения с 10(6) кВ до 0,4 кВ. Для контроля параметров сети применяются измерительные трансформаторы тока и напряжения, подключённые к микропроцессорным терминалам.
Устройства автоматики АТП включают в себя защитные реле (дифференциальные, минимального напряжения, перегрузки), контроллеры для дистанционного управления выключателями, а также блоки сбора данных. Информация передаётся на диспетчерский пункт через модемы GSM/LTE или по волоконно-оптическим линиям связи.
Каждое АТП оснащается программируемыми логическими контроллерами (ПЛК), обеспечивающими выполнение алгоритмов переключения при аварийных ситуациях. В состав также входят источники бесперебойного питания (ИБП) и аккумуляторные батареи для обеспечения работы систем автоматики при потере основного питания.
Низковольтный щит распределения (НЩР) внутри АТП оборудуется автоматами с возможностью дистанционного отключения, а также счётчиками электроэнергии с интерфейсами для интеграции в АСКУЭ. Все соединения выполняются с применением герметичных муфт и кросс-модулей для быстрого обслуживания.
Корпус АТП изготавливается из оцинкованной стали с антикоррозийным покрытием, соответствует степени защиты не ниже IP54, устойчив к температурным перепадам и оборудован системой вентиляции с контролем влажности и температуры.
Как АТП обеспечивает управление электродвигателями и исполнительными механизмами
Автоматизированные технологические процессы (АТП) позволяют точно и гибко управлять электродвигателями и исполнительными механизмами за счёт интеграции программируемых логических контроллеров (ПЛК), преобразователей частоты и датчиков обратной связи.
- ПЛК анализирует сигналы с датчиков (позиции, скорости, тока) и формирует управляющие команды на основе заданного алгоритма.
- Преобразователи частоты регулируют частоту и амплитуду питания асинхронных двигателей, обеспечивая плавный пуск, торможение и изменение скорости без механических перегрузок.
- Сервоприводы применяются в системах с высокой точностью позиционирования. Управление осуществляется по замкнутому контуру с использованием энкодеров.
- Для реверсивного управления используются магнитные пускатели с межблокировками, а в более современных АТП – релейно-контакторные схемы, управляемые через ПЛК.
- Интерфейсы обмена данными (Modbus, Profibus, CAN) обеспечивают синхронную работу всех компонентов и удалённый мониторинг состояния.
Настройка АТП требует выбора типа двигателя, способа запуска, типа нагрузки и алгоритма регулирования. Для динамичных нагрузок предпочтительны векторные преобразователи, для позиционирования – шаговые или сервомоторы.
Контроль параметров осуществляется через операторские панели HMI или SCADA-системы, где отображаются текущие режимы, аварийные сообщения и доступна настройка уставок.
Таким образом, АТП обеспечивает надёжное, точное и энергоэффективное управление электроприводами в реальном времени.
Применение датчиков и контроллеров в системах АТП
Датчики и контроллеры в автоматизированных технологических процессах (АТП) обеспечивают точное измерение, передачу и обработку данных о состоянии оборудования и параметрах среды. Без их применения невозможна реализация замкнутых контуров управления, диагностика и аварийная защита.
Датчики тока и напряжения используются для контроля нагрузки, обнаружения перекосов фаз и отслеживания аварийных режимов. Наиболее точные – на базе эффекта Холла, позволяющие фиксировать как переменные, так и постоянные компоненты сигнала. Установка таких датчиков в главных распределительных щитах позволяет реализовать функцию энергомониторинга в реальном времени.
Температурные датчики (например, Pt100 или термопары типа K) критичны для защиты трансформаторов, электродвигателей и кабельных линий. Их сигналы поступают на контроллер, который при превышении порога инициирует отключение нагрузки или активирует систему охлаждения.
Датчики давления и расхода необходимы в электроприводах насосных агрегатов. Используются тензорезистивные или пьезорезистивные элементы с аналоговым выходом 4–20 мА, подключаемым к АЦП контроллера. Это позволяет точно дозировать объем перекачиваемой среды и предотвращать кавитационные режимы.
Контроллеры (ПЛК, RTU, PAC) играют ключевую роль в логике управления. Промышленные ПЛК Siemens S7-1200, Schneider M221 или ОВЕН ПЛК110 поддерживают цифровые и аналоговые входы, интерфейсы Modbus RTU/TCP, что позволяет интегрировать до 200 внешних сигналов. Встроенные PID-регуляторы обеспечивают динамическую настройку параметров в зависимости от изменений технологической обстановки.
Для расширения функциональности применяются удалённые модули сбора данных (например, WAGO 750 или Advantech ADAM), которые по Ethernet или RS-485 передают сигналы на главный контроллер. Это снижает количество кабельных трасс и упрощает обслуживание.
Интеграция АТП с системами диспетчеризации и мониторинга
Автоматизированные трансформаторные подстанции (АТП) могут передавать оперативную информацию в системы диспетчеризации через протоколы Modbus RTU/TCP, IEC 60870-5-104 или DNP3. Это позволяет централизованно контролировать параметры электросети: напряжение, токи, частоту, состояние коммутационного оборудования, сигналы аварий и предаварийных состояний.
Для интеграции АТП необходимо предусмотреть в проекте контроллер или RTU с поддержкой выбранного протокола и возможностью архивации данных. Устройства должны быть оснащены интерфейсами RS-485, Ethernet или оптоволоконными модулями в зависимости от условий эксплуатации и расстояния до ЦПУ (центра управления).
Программная интеграция осуществляется через SCADA-системы, такие как MasterSCADA, Siemens WinCC, Reliance SCADA. На этапе настройки определяются приоритеты сигналов, логика обработки событий, алгоритмы автоматического реагирования на неисправности. Особое внимание уделяется временной синхронизации и устойчивости канала связи.
Рекомендуется реализовывать отказоустойчивую схему связи с резервированием по каналам (например, основной – Ethernet, резерв – GSM/3G) и использовать промышленное оборудование с расширенным температурным диапазоном. Внедрение SNMP-мониторинга позволяет отслеживать не только электрические параметры, но и состояние самого АТП: температуру, влажность, наличие доступа в шкаф управления.
Эффективная интеграция АТП в систему диспетчеризации повышает оперативность принятия решений, снижает время простоя и позволяет реализовать предиктивную аналитику на основе исторических данных.
Распространённые ошибки при проектировании и внедрении АТП
Недостаточное внимание уделяется интеграции АТП с существующими инженерными системами здания. Отсутствие согласования протоколов обмена данными вызывает сбои в управлении и мониторинге. Следует заранее планировать совместимость коммуникаций и предусматривать возможность обновления программного обеспечения контроллеров.
Ошибки монтажа датчиков температуры и давления – частая причина некорректных данных, на основании которых принимаются управленческие решения. Датчики необходимо устанавливать в точках с устойчивым тепловым режимом и исключать влияние внешних факторов, таких как вибрации или прямое воздействие солнечного света.
Недооценка важности квалификации персонала, ответственного за эксплуатацию АТП, приводит к неправильной настройке и своевременному обслуживанию системы. Рекомендуется проводить специализированное обучение и обеспечивать доступ к технической документации и программному обеспечению.
Игнорирование анализа данных и автоматической оптимизации работы АТП снижает эффективность использования тепловой энергии. Внедрение систем сбора и анализа больших данных с применением алгоритмов машинного обучения позволяет повысить экономию топлива и улучшить комфорт.
Вопрос-ответ:
Что такое АТП в электрике и какую функцию оно выполняет?
АТП — это автоматический технический прибор, предназначенный для защиты электрических цепей от повреждений, вызванных перегрузками или короткими замыканиями. Он автоматически отключает питание при возникновении аварийной ситуации, предотвращая поломки оборудования и возможные возгорания.
Почему без АТП нельзя обойтись в современных электрических системах?
АТП обеспечивает безопасность как для техники, так и для людей, предотвращая опасные ситуации, связанные с перебоями и сбоями в работе электрооборудования. Без такого устройства велика вероятность серьезных повреждений и аварий, что может привести к дорогостоящему ремонту и угрозам для здоровья.
Как работает автоматический технический прибор при коротком замыкании?
При коротком замыкании АТП мгновенно реагирует на резкий скачок тока, который значительно превышает нормальные значения. Устройство размыкает цепь, прекращая подачу электроэнергии, чтобы избежать повреждений проводки и оборудования. После устранения причины неисправности питание можно восстановить вручную или автоматически.
Какие виды АТП существуют и чем они отличаются друг от друга?
Существует несколько типов АТП, отличающихся по принципу работы и области применения. Например, термические автоматы реагируют на перегрев, магнитные — на резкие токовые скачки, а комбинированные сочетают оба этих способа. Выбор зависит от характеристик электроустановки и требований безопасности.
Можно ли самостоятельно установить АТП и какие при этом существуют риски?
Установка АТП требует определённых знаний и опыта в электрике, поскольку неправильное подключение может привести к некорректной работе прибора или даже к опасным ситуациям. Рекомендуется доверить монтаж квалифицированным специалистам, которые учитывают все особенности конкретной электросети и обеспечат надежную защиту.
Что такое АТП в электрике и в каких случаях оно применяется?
АТП — это автоматический трехфазный переключатель, который служит для переключения питания между двумя или более источниками электроснабжения. Его используют, когда необходимо обеспечить бесперебойную подачу электричества, например, при переключении с основной линии на резервный источник (генератор или другую сеть). Такой переключатель помогает избежать длительных перерывов в работе оборудования и повысить надежность электроснабжения.
Какие преимущества дает использование АТП в электрических системах?
Применение АТП позволяет быстро и безопасно переключать нагрузку с одного источника питания на другой без необходимости ручного вмешательства. Это особенно важно для объектов, где непрерывная работа электрооборудования критична, например, в больницах, на производстве или в дата-центрах. Автоматический переключатель снижает риск повреждения техники, предотвращает перебои в работе и сокращает время простоя, так как переключение происходит почти мгновенно и без участия человека.
