Дефлектор – это устройство, предназначенное для улучшения тяги в вентиляционных каналах за счет использования естественных аэродинамических эффектов. Его конструкция основана на изменении направления и ускорении воздушного потока, что способствует эффективному удалению отработанного воздуха из помещения без дополнительного энергопотребления.
Основной принцип работы дефлектора заключается в использовании ветрового напора и эффекта Вентури, который возникает при прохождении воздуха через сужающуюся часть конструкции. Это приводит к снижению давления внутри вентиляционного канала и увеличению скорости движения воздуха, что усиливает тягу и предотвращает попадание обратного потока или осадков внутрь системы.
Дефлекторы применяются как в вытяжных, так и в приточных вентиляционных системах. Их установка особенно актуальна в условиях нестабильных или слабых естественных потоков воздуха, а также при расположении вентиляционных шахт на крышах зданий с возможными турбулентными зонами. Для правильного выбора дефлектора необходимо учитывать диаметр вентиляционного канала, интенсивность воздушного потока и климатические особенности региона.
Дефлектор в системе вентиляции: принцип работы и назначение
Принцип работы дефлектора заключается в изменении направления и скорости воздушного потока. Ветер, проходя вокруг конусообразного корпуса, создает зону пониженного давления, что увеличивает скорость вытяжного воздуха и улучшает естественную вентиляцию. Это снижает вероятность обратной тяги, особенно при слабом или отсутствующем естественном дутье.
Основное назначение дефлектора – обеспечить стабильную и эффективную вентиляцию в условиях переменного направления ветра и изменяющейся атмосферной среды. Он особенно полезен в жилых и промышленных зданиях, где требуется поддерживать постоянный воздухообмен без дополнительных энергозатрат.
Для правильного выбора дефлектора учитываются диаметр вентиляционного канала, высота установки и средняя скорость ветра в регионе. Неправильно подобранный дефлектор может привести к ухудшению тяги или шумовым эффектам. Рекомендуется установка дефлектора с диаметром, соответствующим размеру вентиляционной шахты, с учетом поправочного коэффициента 1,1–1,3 для компенсации аэродинамических потерь.
Регулярное техническое обслуживание и очистка дефлектора необходимы для сохранения его функциональности. Засорение или коррозия уменьшают эффективность работы, что негативно сказывается на вентиляции всего объекта.
Конструкция дефлектора и её влияние на воздушный поток
Материал дефлектора влияет на долговечность и сопротивление потоку. Металлические конструкции из алюминия или нержавеющей стали обеспечивают низкое трение и устойчивость к коррозии, сохраняя аэродинамические свойства. Пластиковые модели дешевле, но при некачественном исполнении могут деформироваться, ухудшая поток.
Ключевым параметром конструкции является диаметр трубы и высота насадки. Диаметр должен соответствовать сечению вентиляционной шахты для минимизации потерь давления. Высота насадки оптимально составляет от 1 до 1,5 диаметра трубы – это обеспечивает стабильный захват воздуха и минимизацию обратных потоков при порывах ветра.
Форма и угол наклона лопастей или дополнительных элементов (если они предусмотрены) регулируют направление и скорость движения воздушного потока. Наклон в пределах 30–45° способствует созданию вихревого движения, что увеличивает эффективность вытяжки на 10-15% по сравнению с гладкой насадкой.
При установке дефлектора важно обеспечить надёжное крепление и вертикальное расположение. Отклонения от вертикали свыше 5° снижают аэродинамическую эффективность до 20%, повышая риск обратного захвата воздуха и оседания пыли внутри шахты.
Конструкция с дополнительными вентиляционными прорезями или кольцевыми зазорами позволяет улучшить циркуляцию при слабом ветре, поддерживая постоянное движение воздуха. Однако чрезмерное увеличение таких отверстий снижает разрежение и снижает общую производительность системы.
Как дефлектор предотвращает обратную тягу в вентиляции

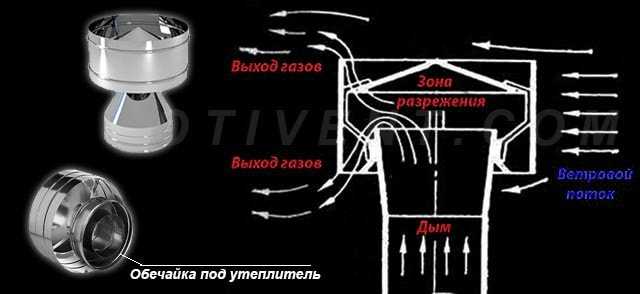

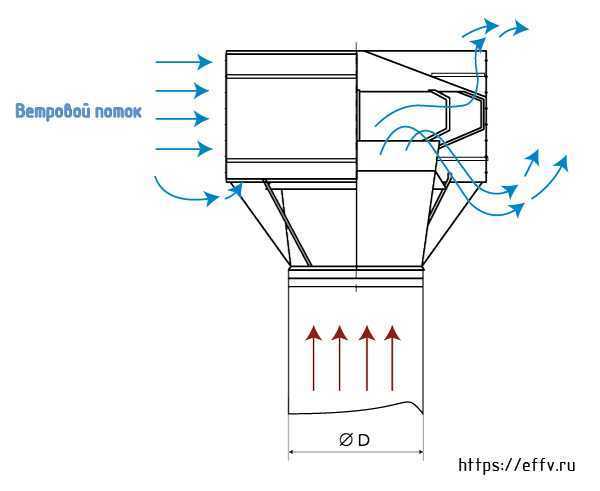

Дефлектор создает направленный воздушный поток за счет изменения давления и скорости воздуха на выходе вентиляционной трубы. При ветровом воздействии поток воздуха обтекает конус дефлектора, формируя зону пониженного давления над выходным отверстием. Это пониженное давление эффективно препятствует проникновению наружного воздуха внутрь вентиляционной системы, устраняя обратную тягу.
Конструкция дефлектора обеспечивает динамическое вытягивание воздуха из вентиляционной шахты, что усиливает естественную тягу. При отсутствии дефлектора ветер может создавать избыточное давление с одной стороны трубы, что приводит к обратному движению воздуха и проникновению загрязнений внутрь помещения.
Для надежной защиты от обратной тяги важно правильно подбирать размер дефлектора с учетом диаметра вентиляционной трубы и интенсивности ветровых нагрузок. Рекомендуется устанавливать дефлектор с высотой не менее 1,5 диаметра трубы для стабильного формирования разряжения. Монтаж дефлектора должен обеспечивать герметичное соединение с трубой, исключающее подсос воздуха через стыки.
В системах с нестабильным ветровым режимом установка дефлектора позволяет снизить колебания тяги, что повышает эффективность вентиляции и предотвращает попадание продуктов горения и неприятных запахов обратно в помещение.
Выбор дефлектора для различных типов вентиляционных систем
Для систем с естественной вытяжкой подходят дефлекторы с широким обтекателем и высокой аэродинамической эффективностью, например, конструкции с круглой или квадратной формой основания и крышкой с аэродинамическими ребрами. Они обеспечивают усиление тяги при слабом ветре и минимизируют обратные потоки.
В системах с механической вытяжкой, где присутствует вентилятор, важен дефлектор с низким сопротивлением и устойчивостью к вибрациям. Рекомендуются модели из нержавеющей стали с антивибрационными прокладками и защитой от попадания осадков, чтобы не снижать производительность оборудования.
Для вентиляции производственных помещений с загрязнённым воздухом выбирают дефлекторы с защитой от засорения и коррозии, например, с сетчатыми или фильтрующими вставками, а также из стойких к агрессивным средам материалов. Это снижает риск поломок и продлевает срок службы.
В системах с высокой интенсивностью воздушного потока важен размер дефлектора – площадь входного сечения должна превышать площадь сечения вентиляционной шахты не менее чем на 15%, чтобы избежать излишнего гидравлического сопротивления и сохранить стабильную тягу.

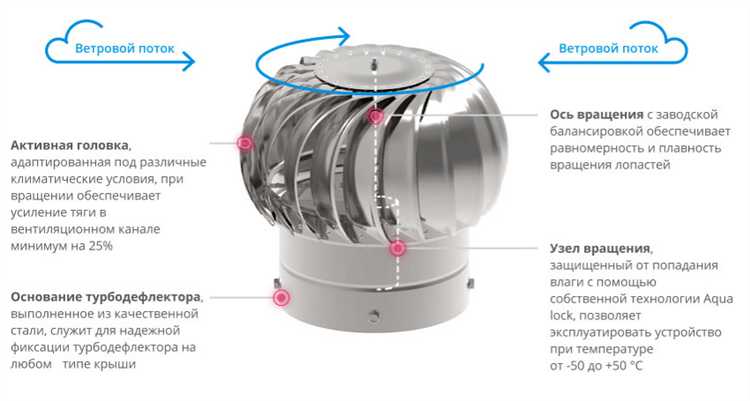

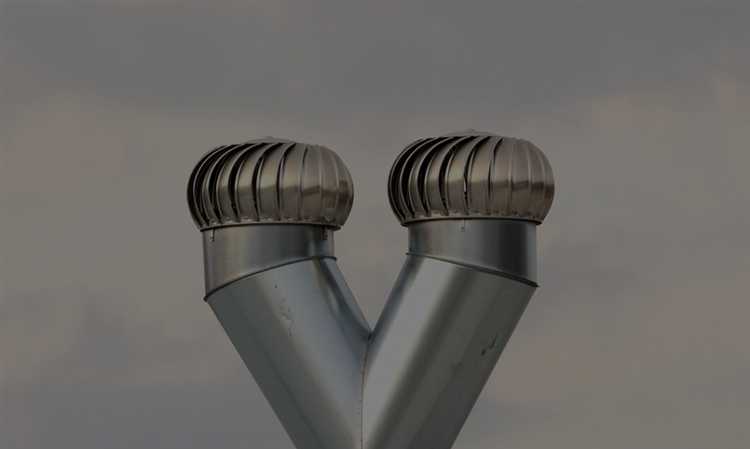

Для крыш с частыми штормовыми ветрами выбирают дефлекторы с конструкциями, обеспечивающими саморегулирующую тягу, например, роторные модели с возможностью автоматического изменения скорости вращения в зависимости от ветровой нагрузки.
Установка дефлектора: ключевые моменты и ошибки
Правильное расположение. Дефлектор монтируется на вертикальном участке вентиляционной трубы, минимум в 0,5 м от крыши или конька, чтобы исключить обратное попадание осадков и обеспечить максимальный воздушный поток.
Крепление. Надежное закрепление – обязательное условие. Используйте металлические хомуты или болтовые соединения, устойчивые к коррозии, чтобы исключить люфт и перекос конструкции при ветровой нагрузке.
Диаметр дефлектора. Выбирайте размер строго по диаметру трубы вентиляции. Несовпадение более чем на 5% приведёт к снижению эффективности вытяжки и турбулентности потока.
Герметизация стыков. Все соединения должны быть герметичны. Применяйте силиконовый герметик или уплотнительные ленты, чтобы исключить попадание влаги внутрь вентиляционной шахты и предотвратить появление плесени.
Ошибки монтажа. Частая ошибка – установка дефлектора внутри помещения или на горизонтальных участках трубы, что блокирует нормальный поток воздуха и вызывает застой. Также недопустимо использовать дефлекторы с повреждениями или деформациями, так как это снижает аэродинамические свойства.
Рекомендуется регулярно проверять состояние креплений и очищать дефлектор от загрязнений и насекомых, чтобы поддерживать оптимальную работу вентиляции.
Влияние дефлектора на шум и вибрации в вентиляционной системе
Дефлектор влияет на акустические характеристики вентиляционной системы за счет изменения направления и скорости потока воздуха. Его конструкция снижает турбулентность, что напрямую уменьшает уровень шумов и вибраций, возникающих при движении воздуха через канал.
- Снижение турбулентности достигается за счет обтекаемой формы дефлектора, минимизирующей завихрения и резкие перепады давления.
- Правильный выбор диаметра дефлектора в соответствии с сечением вентиляционного канала предотвращает излишнее ускорение воздушного потока и, как следствие, шумы свистящего характера.
- Материалы дефлектора с виброизоляционными свойствами (например, стеклопластик или металл с демпфирующим покрытием) уменьшают передачу вибраций на монтажные конструкции.
Для минимизации вибраций и шума необходимо соблюдать следующие рекомендации:
- Устанавливать дефлектор с соблюдением вертикальной ориентации и правильного крепления, чтобы исключить механические колебания.
- Подбирать дефлекторы с оптимальной аэродинамической формой для конкретной скорости и объема воздушного потока.
- Использовать демпфирующие прокладки или резиновые вставки между дефлектором и крепежными элементами для снижения передачи вибраций.
- Регулярно проверять и очищать дефлектор от загрязнений, влияющих на равномерность потока и возникновение шумов.
В результате грамотного применения дефлектора в вентиляционной системе достигается снижение шумового фона на 3–7 дБ и заметное уменьшение вибрационных нагрузок на элементы воздуховода, что продлевает срок службы оборудования и улучшает комфорт в обслуживаемом помещении.
Обслуживание и проверка работы дефлектора в эксплуатации
Регулярная проверка дефлектора обеспечивает стабильное функционирование вентиляционной системы и предотвращает снижение тяги.
- Визуальный осмотр
- Проводится не реже одного раза в квартал.
- Проверяется целостность корпуса, отсутствие трещин и деформаций.
- Осматривается крепеж на предмет коррозии и ослабления.
- Очистка от загрязнений
- Удаляются накопившиеся листья, пыль, паутина и насекомые.
- Используются мягкие щетки и сжатый воздух для удаления пыли.
- При сильных загрязнениях допускается промывка водой с последующим тщательным высушиванием.
- Проверка подвижности элементов (если предусмотрены)
- Вращающиеся дефлекторы должны свободно вращаться без заеданий.
- При необходимости наносится смазка на подшипники или оси согласно рекомендациям производителя.
- Контроль тяги
- Измеряется скорость воздушного потока с помощью анемометра на выходе вентиляционного канала.
- Сравнивается с нормативными значениями для данной системы вентиляции.
- При снижении тяги проверяется состояние вентиляционного канала на наличие засоров и дефлектор – на повреждения.
- Ремонт и замена
- При обнаружении трещин или деформаций рекомендуется немедленная замена дефлектора.
- Крепежи и уплотнители заменяются при признаках износа или коррозии.
Соблюдение указанных мероприятий позволяет сохранить эффективность дефлектора и избежать снижения производительности вентиляции.
Вопрос-ответ:
Для чего нужен дефлектор в вентиляционной системе?
Дефлектор применяется для улучшения отвода воздуха из помещений. Он увеличивает тягу за счет создания направленного воздушного потока и препятствует попаданию внутрь осадков и посторонних предметов через вентиляционные каналы.
Как именно работает дефлектор и что влияет на его эффективность?
Дефлектор использует силу ветра и особенности обтекания конструкции для создания зоны пониженного давления над выходом вентиляционной трубы. Это способствует выталкиванию воздуха наружу. Эффективность зависит от правильного размера дефлектора, его формы и расположения относительно ветровых потоков.
Можно ли использовать дефлектор в системах с искусственной вентиляцией?
Да, дефлектор может применяться и в системах с вентилятором для улучшения вывода воздуха и снижения обратного потока. Однако его параметры подбираются с учетом мощности оборудования, чтобы не создавать лишнего сопротивления движению воздуха.
Какие существуют виды дефлекторов и чем они отличаются?

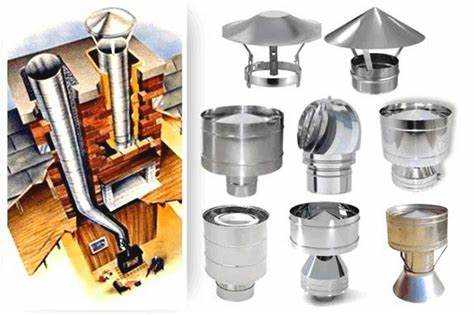

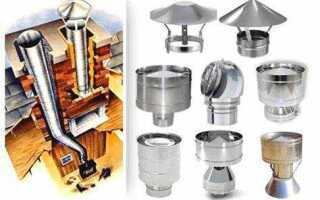

Существует несколько типов дефлекторов: грибовидные, роторные и пластинчатые. Грибовидные защищают от осадков и усиливают тягу, роторные дополнительно вращаются за счет ветра, что усиливает вытяжку, а пластинчатые обеспечивают направленное движение воздуха, минимизируя обратный поток.
Как правильно установить дефлектор, чтобы он работал эффективно?
Установка требует размещения дефлектора на верхней части вентиляционной трубы без препятствий вокруг. Он должен быть закреплен надежно и не мешать свободному проходу воздуха. Также важно учитывать высоту установки относительно крыши и направление преобладающих ветров для максимального эффекта.
