Что такое наводки в электронике

Электромагнитные наводки – одна из ключевых причин искажения и деградации сигналов в электронных цепях. В аналоговых системах они проявляются как шумы, в цифровых – как сбои передачи данных или ложные переключения. Особенно чувствительны к наводкам цепи с малым уровнем сигнала, например, предусилители аудиотехники или датчики в медицинской аппаратуре.

Часто источником наводок становятся импульсные блоки питания, силовые цепи с быстроизменяющимся током, линии связи, не экранированные должным образом. Наводки могут передаваться по воздуху (радиочастотные помехи) или по общим проводникам, например, через общую «землю». На практике это приводит к ухудшению отношения сигнал/шум, снижению точности измерений, а в критических случаях – к отказу оборудования.

Для минимизации наводок следует использовать экранирование сигнальных цепей, развязывающие трансформаторы, правильную прокладку проводников (перпендикулярно силовым линиям), а также фильтры низких и высоких частот. Разделение сигнальных и силовых цепей по разным уровням печатной платы – базовое требование для проектирования любой чувствительной электроники. Тщательная отладка системы заземления и использование «звёздной» схемы подключения земли позволяет устранить циркуляцию паразитных токов и снизить уровень помех.

Понимание физических механизмов возникновения наводок и применение практических методов борьбы с ними – необходимое условие при разработке любой надёжной электронной системы, особенно в условиях промышленной эксплуатации или при наличии мощных электромагнитных полей.

Как определить источник наводок в аналоговой схеме

Проверьте связь наводок с внешними источниками. Отключите питание от всех внешних устройств, оставив схему в автономном режиме. Если уровень помех уменьшился, источник внешнего происхождения. Особое внимание уделите импульсным блокам питания, трансформаторам, моторам и другим элементам, создающим электромагнитное излучение.

Наводки могут возникать из-за плохого заземления. Измерьте сопротивление между общими точками схемы. Разность потенциалов более 10 мВ между двумя «землями» указывает на наличие паразитных токов. Используйте один общий заземляющий узел («звезда») и минимизируйте длину проводников, особенно для аналоговых цепей.

Проанализируйте трассировку печатной платы. Сигнальные дорожки, идущие параллельно силовым линиям или линиям с быстрыми фронтами, склонны к наведённым помехам. Измерьте наведённый сигнал, подключив щуп к «висячему» проводнику, проложенному рядом с подозрительной трассой.

Используйте экранирование: временно оберните участок схемы алюминиевой фольгой, подключенной к земле. Если амплитуда помех снижается – источник наводки находится поблизости. Повторите эксперимент, изолируя различные участки, чтобы определить критическую зону.

Дополнительно протестируйте влияние изменения длины и положения проводов. Укорочение сигнального провода или его перемещение вдали от силовых линий может существенно снизить уровень помех, указывая на путь наводки.

Влияние импульсных блоков питания на точность аналоговых измерений

Импульсные блоки питания (ИБП) генерируют высокочастотные помехи в диапазоне от десятков килогерц до нескольких мегагерц. Эти помехи, распространяющиеся как по цепям питания, так и через электромагнитное излучение, способны искажать сигналы с уровнем менее 1 мВ, особенно в системах с высоким входным сопротивлением.

Основной источник наводок – фронты импульсов, возникающие при коммутации силовых транзисторов. Они индуцируют высокочастотные шумы, проникающие в цепи измерения через общее сопротивление земли и паразитные емкости. При размещении аналоговой схемы рядом с ИБП типичное значение наведенного шума может достигать 100–300 мкВ, чего достаточно для деградации точности АЦП с разрешением 16 бит и выше.

Особую уязвимость демонстрируют операционные усилители с высокой чувствительностью к колебаниям питания. Даже при использовании малошумящих линейных стабилизаторов после ИБП, остаточные пульсации частотой 100–500 кГц могут нарушать линейность и вызывать дрейф выходного сигнала.

Рекомендации:

1. Размещать аналоговую часть как можно дальше от ИБП, обеспечивая физическое разделение на плате.

2. Использовать LC-фильтры или ферритовые бусины на входе питания аналоговых компонентов для подавления высокочастотных помех.

3. Включать экранирование аналоговых цепей и заземление экрана в одной точке, избегая замкнутых контуров.

4. Применять отдельный стабилизатор питания (линейный или малошумящий LDO) после ИБП с коэффициентом подавления пульсаций не менее 60 дБ на частоте 100 кГц.

5. Минимизировать импеданс сигнальных цепей и избегать длинных трасс, особенно вблизи источников импульсных помех.

Пренебрежение мерами подавления высокочастотного шума может привести к неконтролируемому дрейфу измерений, ложным срабатываниям или нестабильности обратной связи в аналоговых контурах. ИБП допустимы в смешанных схемах только при строгом соблюдении схемотехнической и топологической гигиены.

Методы снижения наводок в цепях с высоким сопротивлением

Цепи с высоким сопротивлением (более 1 МОм) особенно чувствительны к электромагнитным наводкам из-за увеличенного влияния паразитных емкостей и утечек тока. Для обеспечения стабильности сигнала необходимо использовать специализированные методы защиты.

• Использование экранирования: для минимизации влияния внешних полей проводники должны быть заключены в металлический экран, подключённый к потенциалу земли. Эффективность экранирования возрастает при использовании двухслойного экрана с заземлением только внешнего слоя.
• Минимизация длины проводников: при высокоомных соединениях длина сигнального пути должна быть минимальной, чтобы снизить индуктивные и емкостные наводки.
• Прокладка сигнальных линий вдали от источников помех: высокоомные трассы не должны проходить рядом с цифровыми шинами, силовыми линиями и трансформаторами. Идеально – использовать отдельные многослойные платы с выделенным слоем земли.
• Повышение входного сопротивления измерительных устройств: если сопротивление нагрузки сравнимо с сопротивлением источника сигнала, увеличиваются токи утечки, усиливая влияние помех. Использование усилителей с входным сопротивлением более 10¹² Ом (например, электрометрических ОУ) критично.
• Применение токоизолирующих буферов: встраивание повторителей напряжения на полевых транзисторах с высоким входным сопротивлением предотвращает прямое воздействие на источник сигнала.
• Снижение токов утечки по поверхности плат: необходимо очищать плату от флюса, избегать влаги, загрязнений и использовать защитные лаки. Для особо критичных цепей – изолирующие вырезы вокруг дорожек.
• Использование охранного заземления: размещение вокруг сигнального проводника защитного проводника, подключенного к тому же потенциалу, что и вход усилителя, снижает разность потенциалов между цепью и внешними наводками.

Реализация этих мер позволяет добиться стабильной работы высокоомных цепей даже в условиях сильных электромагнитных помех.

Экранирование сигнальных проводов: когда и как применять

Экранирование требуется, когда уровень электромагнитных помех превышает допустимый порог для стабильной передачи сигнала. Это особенно критично в аналоговых цепях с низкоуровневыми сигналами (до 10 мВ), цифровых линиях передачи данных с высокой частотой (от 10 МГц) и в условиях промышленной среды с большим количеством источников помех (инверторы, электродвигатели, сварочное оборудование).

Для сигналов ниже 1 В и длин проводов более 0,5 м рекомендуется применять экранированные кабели даже при отсутствии явных источников наводок. При наличии помехоопасных устройств на расстоянии менее 30 см – экранирование становится обязательным. При частотах выше 1 МГц без экрана возможно искажение формы сигнала, рост джиттера и увеличение уровня ошибок передачи.

Кабельный экран должен быть подключён к земле в одной точке – со стороны приёмника для подавления синфазных помех, и в двух точках (на обоих концах), если необходимо защитить от высокочастотных дифференциальных помех. Недопустимо оставлять экран не подключённым: он будет работать как антенна и усиливать помехи.

Тип экранирования подбирается по спектру помех. Для защиты от НЧ-наводок эффективен оплёткой медной проволокой с плотностью покрытия не ниже 85%. Для ВЧ-интерференции предпочтителен алюминиевый фольгированный экран с дренажным проводом. В сложных условиях применяют комбинированные экраны (фольга + оплётка).

Прокладка экранированного кабеля должна исключать петель и пересечений с силовыми трассами. При необходимости параллельной прокладки – соблюдайте расстояние не менее 10 см. Экранированные кабели нельзя зажимать пластиковыми стяжками слишком плотно – это нарушает целостность экрана.

При проектировании печатных плат критически важно соблюдать согласование заземления экранов и системы GND. Наличие даже небольшой разницы потенциалов между концами экрана может привести к протеканию токов утечки и созданию вторичных наводок.

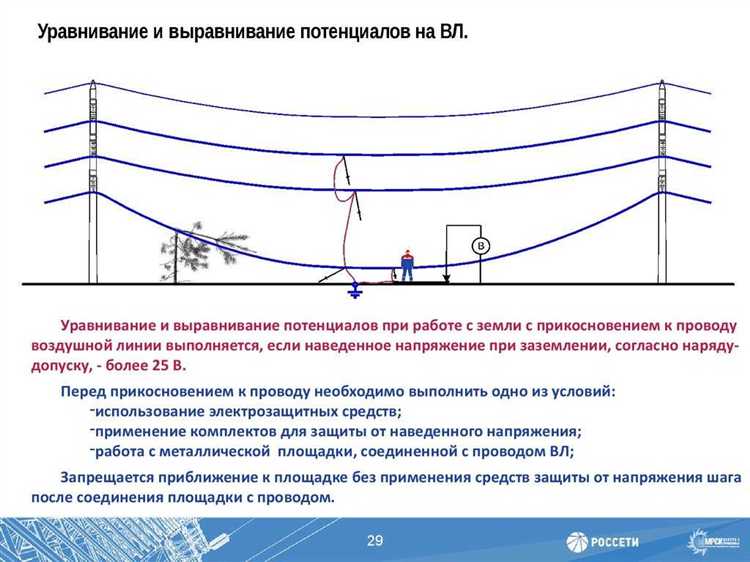

Роль заземления в устранении высокочастотных помех

Высокочастотные помехи (ВЧ-помехи) проникают в электронные цепи через паразитные емкости, магнитные наводки и резонансные контуры. Неправильно реализованная система заземления приводит к ухудшению подавления этих воздействий, особенно в диапазоне от 10 МГц и выше.

Эффективное ВЧ-заземление требует минимального импеданса на рабочих частотах. Использование проводников длиной более λ/20 от рабочей частоты превращает заземление в антенну. Например, при 100 МГц длина λ/20 составляет 15 см. Следовательно, заземляющий проводник должен быть как можно короче и шире – предпочтительно использовать плоские ленты или медные плоскости с низкой индуктивностью.

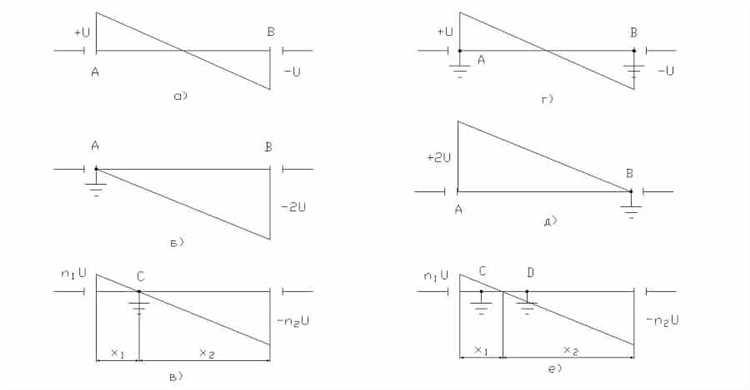

Разделение сигнального и силового заземления снижает вероятность образования замкнутых контуров, через которые индуцируются токи помех. Оптимальная стратегия – реализовать одноточечное заземление в центральной точке схемы, особенно в устройствах, чувствительных к микровольтовым флуктуациям.

Кожухи и корпуса оборудования должны быть соединены с заземлением по всей площади, а не одной точкой. Это предотвращает образование резонансных стоячих волн, которые усиливают ВЧ-помехи в диапазоне 30–300 МГц.

Использование ферритовых колец в местах ввода сигнальных линий помогает в сочетании с заземлением локализовать ВЧ-помехи и предотвратить их распространение по проводам. Особенно это актуально для интерфейсов USB, HDMI и Ethernet.

При проектировании многослойных печатных плат рекомендуется отводить целый слой под сплошную заземляющую плоскость. Это резко снижает паразитную индуктивность цепей и минимизирует перекрестные наводки между трассами, особенно при работе с тактовыми частотами выше 50 МГц.

Фильтрация помех на уровне печатной платы: выбор компонентов и топология

Расположение фильтрующих компонентов должно обеспечивать минимальную длину обратного пути тока. Рекомендуется размещать дроссели и конденсаторы максимально близко к источникам помех: разъёмам, микросхемам с высоким dv/dt или di/dt, линиям передачи. Конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) – керамические X7R или NP0 – предпочтительны для ВЧ-фильтрации. Номиналы 100 нФ и 1 нФ часто используются совместно для широкополосного подавления.

Ферритовые бусины выбираются с учётом импеданса при частоте наводок. Для USB и высокоскоростных цифровых линий эффективны ферриты с импедансом 600–1200 Ом на частоте 100 МГц. Важно учитывать максимальный ток, допустимый для компонента, чтобы избежать насыщения магнитного сердечника.

Топология трассировки играет решающую роль. Сигнальные и возвратные линии должны быть максимально близко друг к другу – предпочтительно размещение сигнальных трасс над сплошной землёй. Избегать петель и пересечений сигнальных и силовых цепей. Все переходные отверстия (vias) в цепях фильтрации увеличивают индуктивность и должны использоваться минимально. При использовании конденсаторов между питанием и землёй – применять многослойные платы с внутренним силовым и земляным слоями для минимизации импеданса.

Следующая таблица демонстрирует типовые применения компонентов в зависимости от частотного диапазона помех:

Интерференция в сигнальных шинах: I2C, SPI и UART

I2C, SPI и UART используют различные подходы к передаче данных, но все они подвержены влиянию электромагнитных наводок и перекрестных помех. Даже незначительные источники интерференции могут вызвать ошибки синхронизации, сбои в передаче и искажения данных.

• I2C: Шина с открытым коллектором и подтягивающими резисторами. Высокая чувствительность к помехам из-за низкой скорости и высокого импеданса линий. Длина линии более 1 метра увеличивает риск искажений. Использование экранированных витых пар и снижение частоты (например, с 400 кГц до 100 кГц) снижает уязвимость.
• SPI: Высокая скорость (до десятков МГц) делает шину чувствительной к отражениям сигнала и кросс-токам. Расположение проводников близко друг к другу, без развязки по земле, усиливает интерференцию. Использовать короткие соединения, согласование по импедансу и изоляцию сигнальных линий (введение GND между ними) – критически важно.
• UART: Интерференция чаще всего проявляется в виде случайных байтов или ошибок четности. При скорости выше 115200 бод и длине линии более 2 м необходимо применять гальваническую развязку или RS-485-драйверы с дифференциальной передачей.

1. Прокладывайте сигнальные линии вдали от источников импульсных помех (реле, двигатели, DC-DC-преобразователи).
2. Минимизируйте длину проводов и избегайте петель, особенно в I2C.
3. Используйте витую пару, если линии данных и земли проходят вместе.
4. Добавляйте снабберы или фильтры с ферритовыми бусинами на входах/выходах шин.
5. При необходимости – реализуйте программную проверку контрольных сумм и повтор передачи при ошибке.

Корректное проектирование трассировки и согласование логических уровней снижает вероятность интерференции даже в условиях сильных внешних помех.

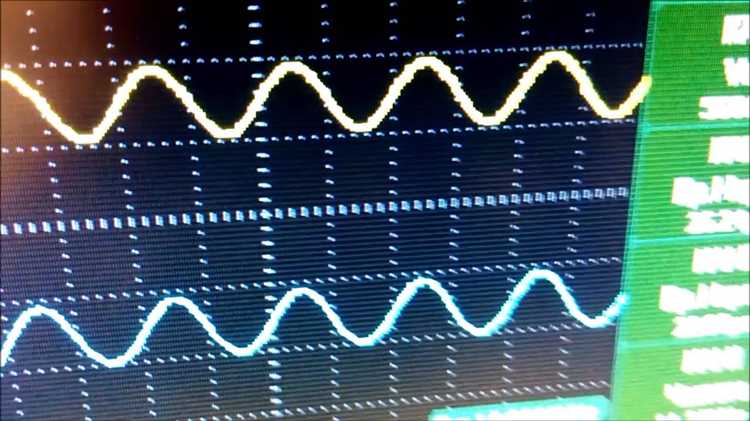

Проверка и устранение наводок в прототипах с помощью осциллографа

Для выявления наводок в прототипах используется осциллограф с полосой пропускания не ниже 100 МГц и зондом с малым входным сопротивлением. Перед началом тестирования следует отключить все второстепенные цепи и задать стабильное питание. Подключение зонда должно осуществляться с минимальной длиной заземляющего проводника – предпочтительно использовать пружинный заземляющий контакт для снижения паразитной индуктивности.

Сканирование проводится по всем участкам цепи, начиная от входов питания, далее – по цепям тактирования и сигнальным линиям. На экране осциллографа наличие высокочастотных всплесков, синфазных помех или нестабильного уровня логических сигналов указывает на возможные наводки. Амплитуда помех свыше 100 мВ в цифровых схемах – повод к пересмотру разводки и экранировки.

Особое внимание уделяется заземлению: «плавающие» земли или кольцевые токи провоцируют высокочастотные выбросы. Использование одноточечного заземления и изолирующих перемычек помогает локализовать токи помех. При необходимости можно задействовать режим дифференциального зондирования для анализа помех между двумя близкорасположенными точками.

В завершение необходимо зафиксировать параметры устранённой помехи: уровень, частоту и форму сигнала. Повторная проверка после изменения схемы или трассировки обязательна. Только так можно гарантировать стабильную работу устройства в условиях реального электромагнитного окружения.
